Problemy ze słabym chłodzeniem i hydrauliką w JCB 3CX – przyczyny i rozwiązania

Koparko-ładowarki JCB 3CX to niezawodne maszyny, jednak z biegiem czasu mogą pojawiać się problemy z ich działaniem, w tym ze słabym chłodzeniem i wolno działającą hydrauliką. Poniższy artykuł przedstawia najczęściej zgłaszane przyczyny tych usterek oraz sposoby ich rozwiązania, bazując na doświadczeniach użytkowników i serwisantów.

Problemy z hydrauliką - wolne ruchy i brak mocy

Diagnozowanie niskiego ciśnienia w układzie

Wiele problemów z hydrauliką, takich jak wolne ruchy ramienia czy brak wystarczającej mocy, może wynikać z niskiego ciśnienia w układzie. Typowe wartości ciśnienia roboczego w głównym układzie hydraulicznym JCB 3CX wahają się w przedziale od 200 do 250 barów.

• W przypadku koparko-ładowarki JCB 527-58 z 1994 roku, użytkownik zauważył, że kierownica ciężko się kręci, zwłaszcza na rozgrzanym oleju, a hydraulika wymaga dużego gazowania, aby działała sprawnie. Pomiar ciśnienia wykazał 100-150 bar zamiast oczekiwanych 220 bar z pompy głównej.
• Jeśli maszyna "podnosi tyle samo co przedtem tylną czy przednią łyżką tylko wolno", a dźwięk przypominający jęczenie wydobywa się przy zablokowaniu funkcji lub większym oporze hydrauliki, jest to wyraźny sygnał problemu z ciśnieniem.
• Użytkownik JCB 3CX z 1998 roku zgłosił osłabioną hydraulikę, bzyczenie i szarpanie siłowników. Okazało się, że stan oleju hydraulicznego był bardzo niski, co bezpośrednio wpływało na działanie pompy.

Sprawdzenie i wymiana pomp hydraulicznych

Jeśli pomiar ciśnienia potwierdzi zużycie pompy, konieczna może być jej wymiana. W JCB 3CX często występują dwie pompy:

• Pompa główna: Odpowiedzialna za zasilanie większości funkcji hydraulicznych.
• Mała pompa wspomagająca (system ECO): Niektóre modele posiadały dodatkową pompę napędzaną przez rozrząd, mającą na celu przyspieszenie pracy przy niskim obciążeniu hydrauliki. Warto pamiętać, że nie można jej zaślepić, gdyż grozi to jej rozerwaniem.

W przypadku zużycia sekcji wspomagania, często konieczna jest wymiana całej pompy, a nie tylko pojedynczej sekcji.

Problemy z rozdzielaczem hydraulicznym i zaworami

Uszkodzenia rozdzielacza hydraulicznego lub jego zaworów są częstą przyczyną wolnej i słabej hydrauliki.

Zawory przeciążeniowe

Szczególną uwagę należy zwrócić na zawory przeciążeniowe na przednim rozdzielaczu, zwłaszcza te znajdujące się przy zaworze z cewką. Użytkownik JCB 3CX Contractor z 2004 roku, posiadający sterowanie na joystickach hydraulicznych (REXROTH), zgłosił podobne objawy "żółwia". Przyczyną okazała się pęknięta sprężynka w zaworze z cewką, która zablokowała zawór przeciążeniowy. Zaleca się sprawdzenie dwóch zaworów przeciążeniowych przy przednim rozdzielaczu - jeden od góry, jeden od dołu.

Zawór "żółwia"

W niektórych przypadkach problemem może być zawór "żółwia". W jednej z opisanych sytuacji, po wymianie pompy hydraulicznej i rozdzielacza (który był mokry i podejrzewano wewnętrzny przeciek), ostatecznie zdiagnozowano i wymieniono zawór "żółwia", co przyniosło lekką poprawę, ale problem powrócił.

O-ringi na przednim rozdzielaczu

Istnieje również możliwość uszkodzenia O-ringów na przednim rozdzielaczu, co może prowadzić do wewnętrznych przecieków i spadku ciśnienia.

Konserwacja układu hydraulicznego

Regularna konserwacja jest kluczowa dla prawidłowego działania hydrauliki:

• Poziom i jakość oleju: Należy regularnie kontrolować poziom i jakość oleju hydraulicznego oraz wymieniać go zgodnie z zaleceniami producenta. Niski poziom oleju może prowadzić do kawitacji pompy i jej uszkodzenia. Pieniący się olej może wskazywać na zasysanie lewego powietrza.
• Filtry hydrauliczne: Regularna wymiana filtrów oleju hydraulicznego jest niezbędna. Brudne filtry ograniczają przepływ oleju i mogą prowadzić do niedostatecznego smarowania i spadku wydajności. Wymiana filtrów może przywrócić wystarczającą siłę maszyny na 1 i 2 biegu.
• Rodzaj oleju: JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych zgodnych ze specyfikacjami maszyn, takich jak JCB Hydraulic Fluid 46, JCB Special HP 32 (do niskich temperatur) lub JCB Universal Hydraulic Oil.

Inne potencjalne przyczyny

• Przecięty pedał teleskopu: Czasami może dojść do zacięcia pedału teleskopu, co objawia się buczeniem i spowolnionymi ruchami.
• Zawór priorytetowy: Wymiana zaworu priorytetowego w niektórych przypadkach nie przyniosła poprawy, co sugeruje konieczność dalszej diagnostyki.
• Wycieki oleju: Zauważono, że w niektórych maszynach ubywa oleju z układu hydrauliki, a przybywa w silniku. Może to być spowodowane przeciekiem przez pompę od wentylatora, pompę wspomagającą (zamocowaną pod pompą paliwa, występującą jako opcja dodatkowa) lub uszczelniacz w pompie paliwa (wówczas w oleju przybywa ropa).

Problemy z chłodzeniem i układem płynu

Problemy z układem chłodzenia mogą objawiać się wyrzucaniem płynu chłodniczego.

• Jeśli płyn jest wyrzucany zaraz po odpaleniu lub po krótkiej pracy na podwyższonych obrotach, należy sprawdzić kilka elementów.
• Niski poziom płynu: Uzupełnienie płynu w zbiorniczku wyrównawczym jest podstawową czynnością.
• Czujnik poziomu płynu: Na wężu ze zbiorniczka wody znajduje się czujnik. Jeśli kontrolka nadal się świeci po uzupełnieniu płynu, można spróbować odpiąć wtyczkę czujnika. Jeśli to nie pomoże, możliwa jest usterka samego czujnika lub zwarcie w wiązce przewodów (np. przetarty przewód w głównej wiązce wychodzącej z kabiny pod przednim kokpitem).
• Test chłodnicy: Zamiast wymieniać chłodnicę, można założyć przezroczysty wąż zamiast niej, aby zaobserwować przepływ płynu i ewentualne problemy.

Inne kwestie techniczne JCB 3CX

Drążki kierownicze

Drążki kierownicze mają kluczowe znaczenie dla bezpieczeństwa i precyzji sterowania. Najczęstszą przyczyną ich uszkodzenia jest wyrobienie się przegubów kulowych od strony zwrotnicy i siłownika skrętu, co prowadzi do "bicia" koła i utraty kontroli. Zbyt duże luzy mogą uszkodzić zwrotnicę, a nawet spowodować wyrwanie przegubu.

Naprawa drążków kierowniczych

• Aby odkręcić drążek, należy podgrzać go palnikiem od strony siłownika (w celu rozluźnienia kleju) i silnie uderzyć młotem od strony zwrotnicy (końcówka osadzona jest na stożek).
• Przed montażem gwint od strony siłownika smaruje się klejem do gwintów.
• Po zamontowaniu drążka, zbieżność kół ustala się poprzez wkręcanie lub wykręcanie przegubu, a następnie kontruje nakrętką.
• Zawsze należy używać drążków od renomowanych producentów.

Hamulce

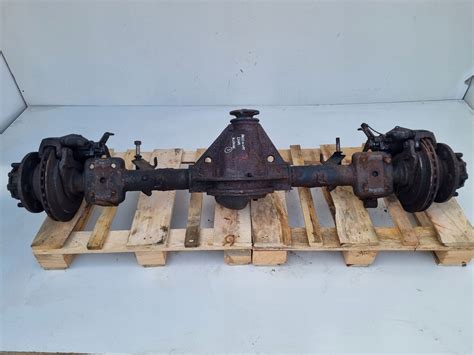

Bezpieczeństwo pracy maszyny zależy w dużej mierze od sprawnych hamulców. W koparko-ładowarkach JCB stosuje się tzw. hamulce mokre, zanurzone w oleju w tylnych mostach, co chroni je przed przegrzaniem.

Objawy i diagnoza problemów z hamulcami

• Oprócz słabej siły hamowania, objawem jest ubytek płynu w zbiorniczku pomp hamulcowych.
• Jeśli po uzupełnieniu płynu nie ma wycieków zewnętrznych, należy sprawdzić poziom oleju w tylnym moście. Jeśli oleju przybyło, wskazuje to na problem z hamulcami, np. zużyte tarcze hamulcowe i przekładki.

Naprawa hamulców

Naprawa wymaga demontażu tylnego mostu po spuszczeniu oleju. W zależności od typu mostu (modele B, C, D; E, F; mosty skrętne) procedura może się nieco różnić:

• W modelach B, C, D most należy ustawić pionowo.
• Wymienia się uszczelnienia na tłoczkach i cylindrach hamulca, które należy dokładnie obejrzeć pod kątem zużycia.
• Zużyte tarczki i przekładki wymienia się zawsze po obu stronach, aby zapewnić jednakową siłę hamowania.
• Sprawdza się stan koszy tarczek (w nowszych modelach ich rolę pełnią obudowy).
• Przy składaniu mostu należy wymienić wszystkie uszczelnienia.
• Po zamontowaniu mostu i podłączeniu przewodów hamulcowych, maszynę odpowietrza się (rozłączając pedały hamulca i odpowietrzając każdą stronę osobno, aż pedał stanie się twardy).
• Do mokrych hamulców stosuje się specjalny olej, często z dodatkiem wzmacniającym jego właściwości.
• Po zamontowaniu kół maszynę testuje się na placu, sprawdzając, czy koła "równo biorą".
• W mostach modeli E i F oraz skrętnych, zwraca się uwagę na sprężynki powrotne i ich zabezpieczenia.
• Podczas naprawy hamulców warto również sprawdzić inne podzespoły mostu (satelitki, wieniec, łożyska), aby zapobiec kolejnym awariom.

Sworznie i tuleje ramion

Ramiona, łyżki, wysuwy i zawieszenia ramion są połączone za pomocą sworzni i tulei. Ich regularne smarowanie odpowiednim smarem i kontrola stanu są kluczowe. Zużyte sworznie prowadzą do uszkodzenia tulei, a następnie gniazd osadzenia, co wymaga kosztownej regeneracji. Nagromadzone luzy utrudniają precyzyjną pracę.
