JCB 3CX: Dane Techniczne, Deska Rozdzielcza i Problemy z Temperaturą

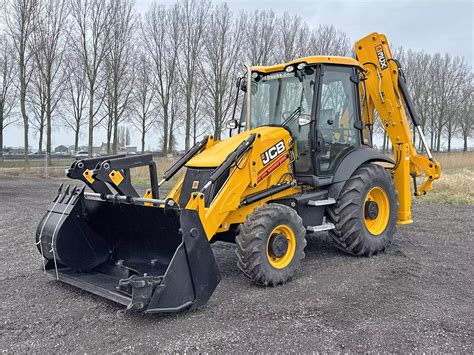

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność, niezawodność i wszechstronność. Od ponad 40 lat jest to jeden z najczęściej spotykanych widoków na placach budowy w Polsce i Europie, stając się synonimem swojej klasy. Ten artykuł oferuje szczegółowy przegląd jej specyfikacji, parametrów, możliwości oraz istotnych aspektów związanych z deską rozdzielczą, czujnikami i potencjalnymi problemami z temperaturą silnika, ze szczególnym uwzględnieniem maszyn z rocznika 1990 i okolic.

Historia i Rozwój JCB 3CX

Historia JCB 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Od momentu wprowadzenia na rynek, model 3CX był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Brytyjskie przedsiębiorstwo JCB jest obecnie największym producentem koparko-ładowarek na świecie, a niemal połowa wszystkich sprzedawanych maszyn tego typu to właśnie sprzęt marki JCB.

Główne Modyfikacje i Wersje JCB 3CX

Na rynku dostępne są różne modyfikacje koparko-ładowarki JCB 3CX, różniące się konfiguracją i możliwościami, co pozwala wybrać maszynę idealnie dostosowaną do potrzeb. Należą do nich:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wersja z ramieniem teleskopowym, zwiększająca maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, osiągająca moc 100 KM. Posiada teleskopowy wysięgnik.
• 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne, co znacząco poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do naprawy dróg, wyposażona we frezarkę i łyżkę ze szczotką.

Kluczowe Technologie i Funkcje

JCB 3CX wyposażono w szereg innowacyjnych funkcji mających na celu optymalizację zużycia paliwa i zwiększenie wydajności:

• Przesuw Boczny (Sideshift): Ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.
• Silnik JCB Dieselmax/EcoMax: W 2004 roku JCB dokonało rewolucji, zastępując dotychczasowe silniki Perkins własną konstrukcją. Nowsze modele posiadają bardziej wydajny system spalania paliwa, eliminujący potrzebę stosowania filtra sadzy układu wydechowego i zmniejszający zużycie paliwa.
• TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią. Pozwala na zmniejszenie zużycia paliwa o 25% i zwiększenie prędkości jazdy o około 10%.
• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika napędowego i znacząco zmniejsza zużycie paliwa.
• EcoDig: System z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Efektem jest wzrost wydajności i redukcja zużycia paliwa podczas kopania o około 15%.
• PowerSlide: Specjalny napęd hydrauliczny pozwalający na przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Suspension Resonance Suppression): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki.

Dane Techniczne i Charakterystyka JCB 3CX

Koparko-ładowarka JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Maszyna ta charakteryzuje się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałych materiałów, co pozwala na pracę pod dużymi obciążeniami w różnorodnych warunkach budowlanych, ogrodniczych czy ziemnych.

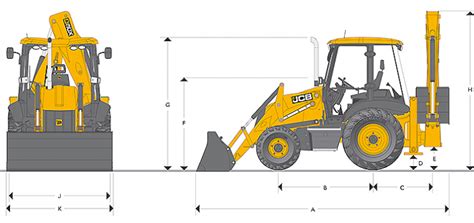

Wymiary i Waga

Wymiary i waga maszyny to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne JCB 3CX podają:

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm
• Masa robocza: 7370 kg (masa operacyjna 7200 kg)

Parametry Techniczne i Wydajność

• Moc robocza: 63 kW / 85 KM (silnik Ecomax o mocy 55 kW, w wersji Contractor do 100 KM)
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m (wielofunkcyjna łyżka z widłami typu 6w1 o szerokości 2,35 m)
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m (w wersji Sitemaster do 5,5 m, ramię koparki do 5,97 m)
• Maksymalna prędkość: 37 km/h
• Maksymalna ładowność koparko-ładowarki JCB 3CX: 1850 kg (udźwig ładowarki do 2500 kg, na pełnej wysokości podnosi 3169 kg)
• Maksymalna wysokość podnoszenia ładunku: 3,23 m (ramię ładowarki do 3,2 m, wyładunek 2,72 m)
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna (sześciobiegowa skrzynia w połączeniu z systemem Torquelock w modelach Powershift)
• Średnie zużycie paliwa: około 8 litrów na godzinę pracy. Nowsza generacja zapewnia oszczędność paliwa do 16% przy niższej emisji zanieczyszczeń i obniżonym poziomie hałasu.
• Siła skrawania łyżki: ponad 6,5 tony - 6531 kg (ramię koparki do 6228 kg)
• Siła zrywania w ramionach łyżki: 4732 kg
• Zasięg kopania na poziomie gruntu od osi obrotu ramienia: 6,52 m
• Zasięg kopania w bok od osi maszyny: 7,09 m
• Maksymalna wysokość załadunku: 4,72 m
• Udźwig z wysuwem: 719 kg, bez wysuwu: 1451 kg

Charakterystyka Silnika JCB 3CX

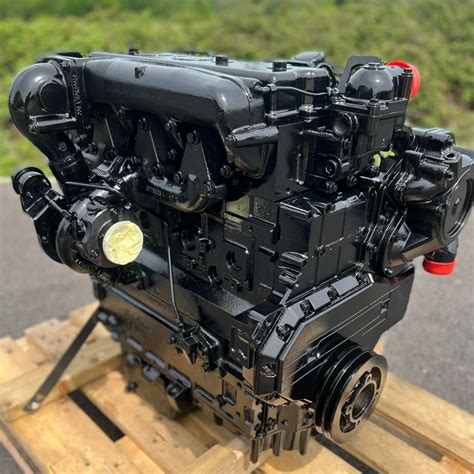

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności. W silniku zintegrowany jest filtr wody. Filtr oleju posiada zawór przeciwprądowy, zapewniający dłuższe utrzymanie czystości oleju i redukcję kosztów konserwacji. Filtr powietrza wyposażony jest w system automatycznego czyszczenia. Silnik posiada system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach. Zastosowano skuteczny system chłodzenia i turbodoładowanie. Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.

Układ Kierowniczy

Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby:

• Skręt dwóch kół: przeznaczony do jazdy po drogach.
• Skręt czterech kół: ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.

Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Deska Rozdzielcza i Systemy Kontroli

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Maszyna jest wyposażona w instalację elektryczną, specjalne złącza oraz tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/h, który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A. Oświetlenie zapewnia 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Przyrządy Kontrolno-Pomiarowe

Na desce rozdzielczej znajdują się następujące przyrządy:

• Tachometr
• Czujnik i wskaźnik poziomu paliwa
• Czujnik i wskaźnik temperatury płynu chłodzącego
• Licznik motogodzin
• Zegar

Obecny jest również audiowizualny system sygnalizacji informujący o:

• Poziomie i ciśnieniu oleju w silniku
• Stanie skrzyni biegów
• Stanie akumulatora
• Stanie hamulca postojowego
• Stanie filtra powietrza
• Stanie generatora prądu przemiennego

W nowszych modelach, w kabinie znajduje się także ekran boczny, który pozwala kontrolować m.in. audio, telefon, a także dostarcza wiele informacji na temat stanu maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.

Problemy z Przełącznikami na Desce Rozdzielczej (rocznik '94)

Dla właścicieli maszyn JCB 3CX, szczególnie z rocznika '94, kwestia przełączników na desce rozdzielczej i z przodu oraz z prawej strony przy stacyjce jest często poruszana. Należy pamiętać, że nie każda maszyna ma to samo wyposażenie, dlatego bez numeru VIN trudno o pewne informacje. Najprostszym sposobem na identyfikację jest podniesienie deski rozdzielczej - na kostkach od przełączników powinny znajdować się naklejki z symbolami przełącznika do jakiego przychodzi kostka. Należy jednak pamiętać, że nie wszystkie z nich muszą być podłączone w danej maszynie. W przypadku problemów z elektryką i braku dokumentacji, często konieczne jest dokładne prześledzenie instalacji.

Kabina Operatora JCB 3CX

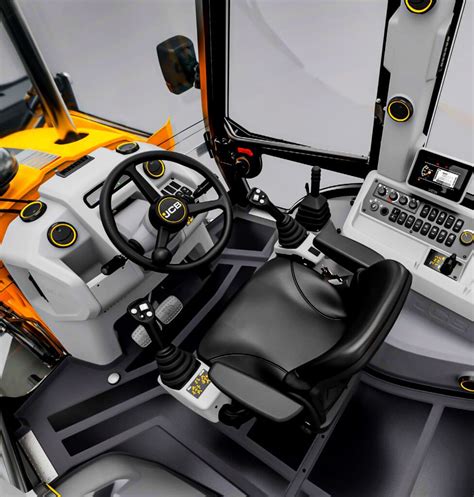

Kabina operatora JCB 3CX została zaprojektowana z myślą o komforcie i bezpieczeństwie. Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia wsiadanie i wysiadanie. Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB. Dostępne są systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel zamontowany jest na zawieszeniu pneumatycznym. Wygodne uchwyty sterujące w postaci joysticków obracają się wraz z fotelem, ułatwiając zmianę trybu pracy. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. W kabinie jest nawet klimatyzowany schowek na jedzenie. Najnowsza generacja oferuje największą kabinę w swojej klasie, zapewniając jeszcze wyższy komfort i bezpieczeństwo pracy.

Problemy z Temperaturą Silnika - Potencjalne Przyczyny i Rozwiązania

Kluczowym elementem wpływającym na prawidłowe działanie JCB 3CX jest system monitorowania temperatury silnika. Czasami operatorzy zgłaszają problemy z wahającą się temperaturą silnika, która "skacze" do czerwonego pola, a następnie wraca do normy. Oto potencjalne przyczyny i sposoby diagnozy:

Znaczenie Czujnika Temperatury

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Awaria tego czujnika może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika. Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

Możliwe Przyczyny Niestabilnej Temperatury

• Uszkodzony czujnik temperatury: Jest to najczęstsza przyczyna niestabilnych wskazań.
• Problemy z połączeniami elektrycznymi: Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika.
• Uszkodzony termostat: Może powodować gwałtowne wahania temperatury.

Metody Diagnostyki

W przypadku problemów z temperaturą, zaleca się następujące kroki:

• Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
• Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.
• Kontrola termostatu: Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu.

Używane Koparko-Ładowarki JCB 3CX i ich Serwisowanie

Koparko-ładowarki JCB 3CX to maszyny niezwykle trwałe, ale lata ciężkiej pracy robią swoje. Regularny serwis i jakość części zamiennych są kluczowe dla ich legendarniej niezawodności. Oto najczęstsze problemy, na które należy zwrócić uwagę przy zakupie używanej maszyny:

• Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
• Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
• Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.

W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy, w tym filtry REDX do silnika i hydrauliki, precyzyjne sworznie i tuleje CORESPEX do kasowania luzów, trwałe uszczelnienia siłowników VICORTEX oraz wytrzymały osprzęt HIMACORE. Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych lub wysokiej jakości zamienników, aby zapewnić długotrwałe działanie maszyny.

Transport i Zakup JCB 3CX

Transport JCB 3CX koparko-ładowarki wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu. Należy uwzględnić długość, szerokość i wysokość maszyny w pozycji transportowej, aby upewnić się, że koparko-ładowarka JCB zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.

Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb. Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników, takich jak cena maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw, a także koszty eksploatacji (paliwo, płyn hydrauliczny).
