Koparko-ładowarka JCB 3CX to uniwersalna maszyna budowlana, która doskonale radzi sobie z różnymi zadaniami nawet w trudnych warunkach. Charakteryzuje się o 16% mniejszym zużyciem paliwa, a blokada momentu pozwala osiągnąć nawet 25% oszczędności. Ponadto JCB 3CX wyróżnia się obniżonym poziomem hałasu, co podnosi komfort pracy operatora. W zależności od wersji, maszyna ta może mieć różne specyfikacje techniczne, ale ogólnie jest to maszyna o mocy od około 68 do 97 KM i wadze około 8 ton. Koparko-ładowarka JCB 3CX jest popularna i znajduje szerokie zastosowanie w budownictwie, rolnictwie i innych branżach dzięki swojej wysokiej wydajności i niezawodności.
Sterowanie ramieniem koparki
Ramię jest nieodzownym elementem każdej koparki, umożliwiającym wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Jest wykonane z wysokiej jakości stali, co czyni je wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.
Dźwignie sterujące
Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków):
- Prawa dźwignia: Steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu.
- Lewa dźwignia: Steruje ruchem wysięgnika i łyżki.
Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.
Sterowanie mini koparką
Ważne elementy ramienia
- Sworzeń ramienia: Umożliwia połączenie między ramieniem a resztą maszyny budowlanej i jest również nazywany punktem obrotowym. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
- Siłownik blokady ramienia: Odpowiedzialny jest za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie. W JCB nazywa się to ramię boom i ramię dipper, w którym jest wysuw, do którego jest doczepiona łyżka. Blokada boom zabezpiecza ramię przed opadaniem w trakcie, kiedy jest ono nieużywane.
Wydajność ramion koparko-ładowarki
Ramię ładowarki zostało wyposażone w wielofunkcyjną łyżkę z widłami typu 6w1, której pojemność to 1 m³, a szerokość 2,35 m. Urządzenie ma duży zasięg pracy:
- Maksymalna wysokość załadunku ramienia ładowarki: 3,2 m
- Maksymalna wysokość wyładunku: 2,72 m
- Zasięg na pełnej wysokości: 1,37 m
- Udźwig na pełnej wysokości: 3169 kg
- Siła skrawania łyżki: 6531 kg (ponad 6,5 tony)
- Siła zrywania w ramionach łyżki: 4732 kg
Ramię koparki może kopać na głębokości niemal 6 metrów, dokładnie 5,97 m. Pozostałe parametry to:
- Zasięg na poziomie gruntu od osi obrotu ramienia: 6,52 m
- Zasięg w bok od osi maszyny: 7,09 m
- Maksymalna wysokość załadunku: 4,72 m
- Udźwig z wysuwem: 719 kg
- Udźwig bez wysuwu: 1451 kg
- Siła skrawania łyżki: 6228 kg
Szybkozłącze hydrauliczne
Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Ten element składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny. Szybkozłącze hydrauliczne w koparce JCB to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny.
Kabina operatora i jej wyposażenie
W kabinie JCB 3CX znajduje się ekran boczny, który pozwala kontrolować m.in. audio, telefon, a także dostarcza wiele informacji na temat stanu maszyny, wysyła alerty serwisowe i opisuje jej funkcje.
Nietypowe przyciski w kabinie
Nawet najbardziej doświadczonego operatora może zaskoczyć tajemniczy przycisk w kabinie maszyny. Zdarza się nowy model lub po prostu inna marka - i już znajdujemy się w zupełnie innym środowisku pracy.

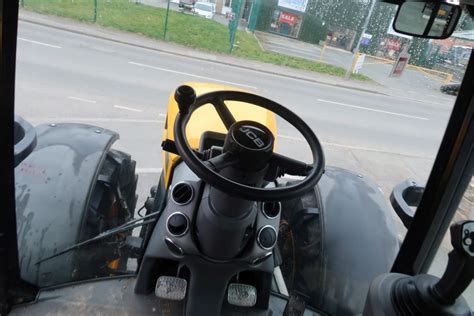

- Przycisk z napisem HTC w JCB: Nie ma nic wspólnego ze znaną marką smartfonów.
- Przycisk z oznaczeniem jak na obrazku obok (w maszynach CAT): Służy do włączania przepływu ciągłego w dodatkowej linii hydraulicznej.
Bezpieczniki i przekaźniki
Bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. Należy zapoznać się ze schematami i lokalizacjami skrzynek bezpieczników oraz przekaźników dla JCB 3CX.
