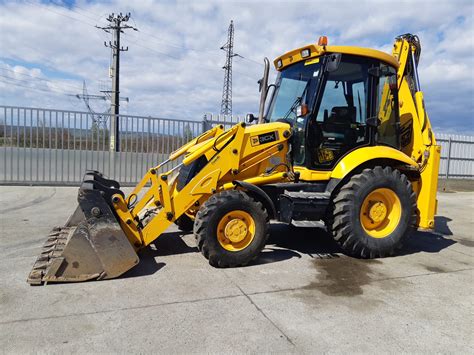

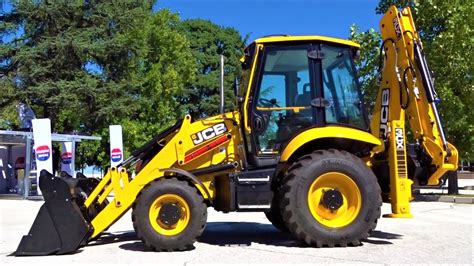

Koparko-ładowarki JCB 3CX to wszechstronne maszyny budowlane, które wyróżniają się wysoką wydajnością i precyzją działania. Kluczowym elementem wpływającym na komfort i efektywność pracy operatora jest system sterowania, w tym zaawansowane joysticki. Pozwalają one na intuicyjną kontrolę nad ramieniem, łyżką oraz innymi funkcjami maszyny.
Sterowanie ramieniem i osprzętem
Ramię jest nieodzownym elementem każdej koparki, umożliwiającym wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Jest wykonane z wysokiej jakości stali, co czyni ramię wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.
Ramieniem koparki steruje operator za pomocą dźwigni lub joysticka umieszczonego w kabinie. Manipulowanie ruchem ramienia koparki odbywa się za pomocą dwóch dźwigni (joysticków).
Prawa dźwignia steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu.
Lewa dźwignia steruje ruchem wysięgnika i łyżki.
Elektrohydrauliczne joysticki
Elektrohydrauliczne joysticki to urządzenia wejściowe, które pozwalają operatorom sterować maszynami budowlanymi, pojazdami lub innymi systemami za pomocą ruchów joysticka. Łączą one technologię elektryczną z hydrauliką, co pozwala na precyzyjne sterowanie maszynami. Operator może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie.
Przełączanie trybów sterowania joystickiem
W systemach sterowania koparko-ładowarek JCB 3CX możliwe jest przełączanie pomiędzy różnymi schematami sterowania, takimi jak JCB X+, SAE, ISO+. Zmiana funkcji joysticka, np. z ISO na SAE i odwrotnie, nie zawsze jest łatwa i może wymagać przestawienia przewodów, co w niektórych przypadkach zajmuje około pół godziny. W przypadku modelu JCB 3CX 2011 Easy Control, szczegóły dotyczące zmiany funkcji joysticka wymagają głębszej analizy i uwzględnienia potencjalnych różnic w przepływach sekcji hydraulicznych oraz ciśnieniu.
JCB 3CX, 4CX KABINA, PRZYCISKI, FUNKCJE, EGZAMIN PRAKTYCZNY KOPARKO ŁADOWARKA
Sworzeń ramienia i siłownik blokady
Sworzeń ramienia w koparce JCB 3CX umożliwia połączenie między ramieniem a resztą maszyny budowlanej. Jest on również nazywany punktem obrotowym i wyposażony w łożyska, które pozwalają na płynny obrót ramienia bez nadmiernego tarcia. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
Siłownik blokady ramienia jest odpowiedzialny za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. To zabezpieczenie zapobiega przypadkowym ruchom ramienia, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja zwykle ma charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji.
Szybkozłącza w koparko-ładowarkach JCB 3CX
Szybkozłącze to przydatne narzędzie, które zwiększa wydajność pracy i wszechstronność maszyny, umożliwiając szybkie i łatwe podłączanie oraz odłączanie różnych narzędzi i osprzętu bez konieczności opuszczania kabiny operatora.
Szybkozłącze hydrauliczne
Szybkozłącze hydrauliczne w koparce JCB służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z żadnych dodatkowych narzędzi. Składa się z dwóch głównych części: płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu lub osprzęcie hydraulicznym. Operowanie szybkozłączem hydraulicznym odbywa się za pomocą przycisków lub dźwigni znajdujących się w kabinie operatora.
Szybkozłącze mechaniczne
Szybkozłącze mechaniczne to uniwersalne urządzenie stosowane w wielu maszynach budowlanych, takich jak koparko-ładowarki, koparki czy ładowarki. Dzięki niemu można bardzo szybko i bezpiecznie przyłączać różne osprzęty i narzędzia do ramienia maszyny budowlanej.
Zaawansowane funkcje i systemy
Koparko-ładowarki JCB 3CX są wyposażone w szereg innowacyjnych funkcji, które poprawiają wydajność, ekonomię paliwa i komfort pracy operatora.
Tryby pracy i oszczędności paliwa
- EcoRoad: W koparce JCB 3CX zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- TorqueLock: System blokady zmiennika momentu obrotowego, który zwiększa trakcję na kołach, poprawia kontrolę maszyny oraz przyczynia się do oszczędności paliwa, zwłaszcza w trudnych warunkach terenowych. Kolejna nowa funkcja TorqueLock pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Inne wyposażenie i systemy
- Dyferencjał o ograniczonym poślizgu (LSD): Zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego przekazywanego na poszczególne koła, zwłaszcza gdy jedno z nich traci przyczepność.
- Fotel z pneumatyczną amortyzacją oraz zagłówkiem: Ergonomiczne rozwiązanie, które zapewnia dużą wygodę i bezpieczeństwo pracy, co może przyczynić się do poprawy jej efektywności.
- Skrzynia biegów Autoshift: Umożliwia automatyczną regulację biegów, co zwiększa wygodę obsługi, optymalizuje wydajność i może przyczynić się do oszczędności paliwa.
- SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera jedną butlę suchego azotu i akumulator hydrauliczny.
- "Żółw" (przycisk na joysticku): Odpowiada za odłączenie jednej sekcji pompy, co teoretycznie powinno zwiększać siłę wbijania łyżki. Przy nabieraniu dużych ilości urobku lub spychaniu ze zbitej hałdy, szczególnie na wyższych biegach, użycie tej funkcji może być zauważalne.

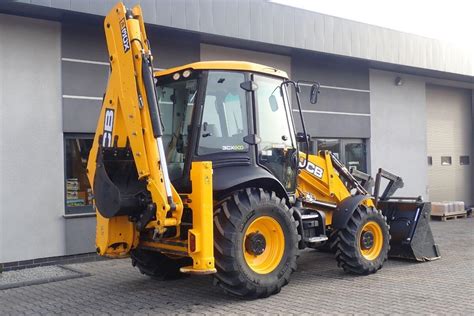

Charakterystyka koparko-ładowarki JCB 3CX
Koparko-ładowarka JCB 3CX to mocna i niezwykle wydajna maszyna budowlana, dostosowana do pracy w trudnych warunkach. Może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.
Dane techniczne i wymiary
W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry:
| Parametr | Wartość |
|---|---|
| Długość konstrukcyjna | 5620 mm |
| Całkowita szerokość | 2360 mm |
| Wysokość kabiny | 2780 mm |
| Całkowita wysokość | 3610 mm |
| Minimalny prześwit pod podporą | 370 mm |
| Minimalny prześwit pod łyżką | 500 mm |
| Moc robocza | 63 kW / 85 KM |
| Masa robocza | 7370 kg |
| Maksymalna pojemność łyżki do kopania | 0,3 m³ |
| Szerokość łyżki do kopania | 60 cm |
| Maksymalna pojemność łyżki do ładowania | 1 m³ |
| Szerokość łyżki do ładowania | 2,23 m |
| Kąt obrotu łyżki | 201° |
| Maksymalna głębokość kopania | 4,24 m |
| Maksymalna prędkość | 37 km/h |
| Maksymalna pojemność koparko-ładowarki JCB 3CX | 1850 kg |
| Maksymalna wysokość podnoszenia ładunku | 3,23 m |
| Pojemność zbiornika paliwa | 143 l |
| Zużycie paliwa | 8 l/h |
| Podwozie | Z napędem na wszystkie koła |
| Skrzynia biegów | Mechaniczna/półautomatyczna |
Silnik i układ napędowy

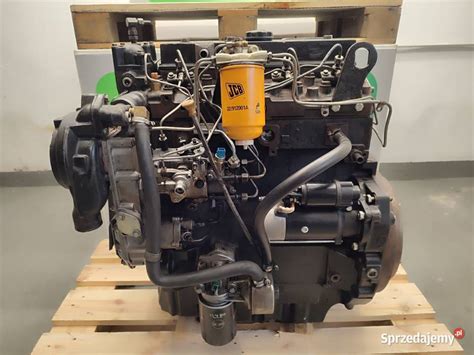

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Dodatkowo posiada skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
Zasilanie elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Kabina operatora
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
W kabinie znajduje się ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna sprawia, że poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

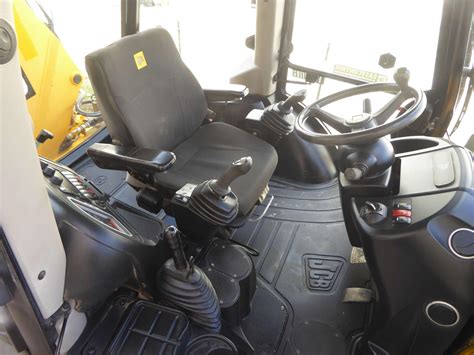

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Główne modyfikacje koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:
- 3CX - standardowy model ze stałym ramieniem.
- 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor - najmocniejsza wersja, z silnikiem wysokoprężnym z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Dostępne osprzęty
Do koparko-ładowarki JCB 3CX dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
W Interhandler stawia się na pracę na najwyższym poziomie, oferując możliwość pracy ze specjalistycznymi osprzętami takimi jak młot, frezarka, łyżki uchylne, obrotnice, chwytaki i wiele innych.
