Koparko-ładowarka JCB 3CX: Wszystko o łyżkach i osprzęcie

Koparko-ładowarka JCB 3CX to ceniona na całym świecie maszyna budowlana, która wyróżnia się uniwersalnością i zdolnością do pracy w wymagających warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność, komfort operatora, a także obniżone koszty eksploatacji. Kluczowym elementem wpływającym na wszechstronność tej maszyny jest jej osprzęt roboczy, a w szczególności różnego rodzaju łyżki.

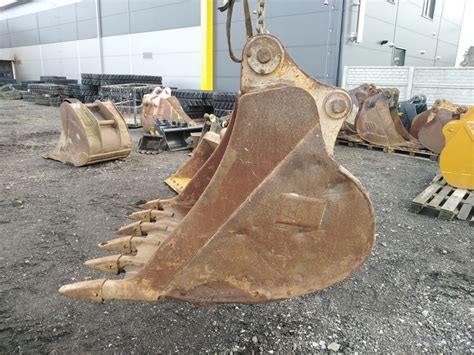

Łyżka koparkowa 760 mm (980/90472) - oryginalna część JCB

Łyżka koparkowa o szerokości 760 mm (numer części 980/90472) jest oryginalną częścią firmy JCB, przeznaczoną do koparko-ładowarek modeli JCB 3CX i 4CX. Zapewnia ona prawidłowe funkcjonowanie maszyny zgodnie z fabrycznymi parametrami technicznymi. Importerem produktów marki JCB w Polsce jest firma Interhandler Sp. z o.o.

Bezpieczeństwo użytkowania i montażu osprzętu JCB

Informacje dotyczące bezpiecznego użytkowania i montażu części nr 980/90472, przeznaczonej do maszyn JCB, w tym koparko-ładowarek 3CX i 4CX, są kluczowe dla zapewnienia bezpieczeństwa operatora i osób postronnych.

Bezpieczeństwo osprzętu roboczego

Osprzęt roboczy, taki jak łyżki, widły, szybkozłącza czy ramiona, pracuje pod znacznymi obciążeniami dynamicznymi. Uszkodzony lub nieprawidłowo zamocowany osprzęt może odpaść podczas pracy, stwarzając śmiertelne zagrożenie. Dlatego przed każdą zmianą roboczą należy sprawdzać stan mocowania osprzętu.

Montaż osprzętu nr 980/90472

• Montaż należy wykonywać na stabilnym podłożu, z opuszczonymi elementami roboczymi.
• Sworznie mocujące muszą być zabezpieczone zawleczkami lub pierścieniami.
• Po montażu należy przetestować stabilność mocowania, unosząc osprzęt na niewielką wysokość i obserwując ewentualne luzy.
• W przypadku szybkozłączy konieczne jest zawsze sprawdzenie prawidłowego zablokowania przed rozpoczęciem pracy.

Należy stosować osprzęt o udźwigu i parametrach dostosowanych do maszyny. Przeciążanie osprzętu lub maszyny może prowadzić do przewrócenia, pęknięcia konstrukcji lub uszkodzenia układu hydraulicznego.

Eksploatacja

• Nie należy przebywać pod uniesioną łyżką lub ramieniem bez mechanicznych podpór bezpieczeństwa.
• Należy utrzymywać strefę pracy maszyny wolną od osób postronnych.
• Regularnie należy sprawdzać spawy, sworznie i elementy nośne osprzętu pod kątem pęknięć zmęczeniowych. Wczesne wykrycie uszkodzenia zapobiega awarii podczas pracy.

Stabilizatory

Stabilizatory muszą być całkowicie wysunięte i oparte na stabilnym podłożu przed rozpoczęciem pracy koparki.

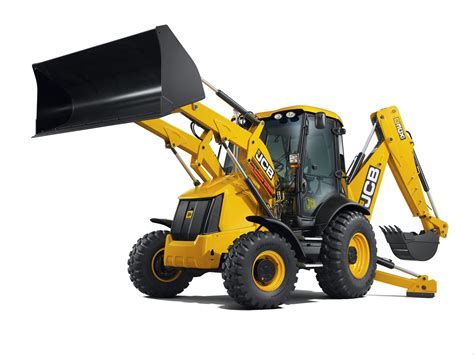

Charakterystyka techniczna JCB 3CX

Koparko-ładowarka JCB 3CX jest wyposażona w silnik, który charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Dodatkowo, blokada momentu obrotowego pozwala na osiągnięcie nawet 25% oszczędności paliwa. Maszyna wyróżnia się również obniżonym poziomem hałasu, co znacząco podnosi komfort pracy operatora.

Kabina operatora

Kabina operatora została zaprojektowana z myślą o maksymalnej funkcjonalności i wygodzie. Wyposażona jest w ekran boczny, który umożliwia kontrolę nad systemami audio, telefonem, a także dostarcza szczegółowych informacji o stanie technicznym maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Komfort termiczny zapewnia klimatyzacja oraz klimatyzowany schowek na jedzenie.

Łyżka i ramię ładowarki

Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę typu 6w1 o pojemności 1 m³ i szerokości 2,35 m. Maksymalna wysokość załadunku ramienia ładowarki wynosi 3,2 m, a wysokość wyładunku to 2,72 m. Na pełnej wysokości maszyna ma zasięg 1,37 m i jest w stanie podnieść 3169 kg. Siła skrawania łyżki to ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki wynosi 4732 kg.

Ramię koparki

Ramię koparki JCB 3CX umożliwia pracę na głębokości niemal 6 metrów (dokładnie 5,97 m). Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny - 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwanym ramieniem to 719 kg, a bez wysuwu - 1451 kg. Siła skrawania łyżki koparki to aż 6228 kg.

Doświadczenia użytkowników i praktyczne zastosowania

Wśród użytkowników koparko-ładowarek JCB często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Teoretyczny udźwig przedniej łyżki JCB 3CX według producenta to 3100 kg, jednak praktyka pokazuje różnorodne scenariusze. Niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny.

Dyskusje na forach internetowych wskazują, że starsze modele maszyn mogły radzić sobie z większymi obciążeniami, podczas gdy nowsze modele z bardziej zaawansowanymi systemami hydraulicznymi mogą mieć ograniczenia w tym zakresie, co jest celowym zabiegiem zapewniającym bezpieczeństwo.

Kwestia przewożenia ładunków na widłach budzi pytania o bezpieczeństwo i zgodność z przepisami. Niektórzy użytkownicy podkreślają, że maszyna powinna być używana zgodnie z przeznaczeniem i zaleceniami producenta. W przypadku transportu materiałów takich jak płyty drogowe czy palety z pustakami, pojawiają się wyzwania związane z widocznością i poziomowaniem wideł w stosunku do łyżki.

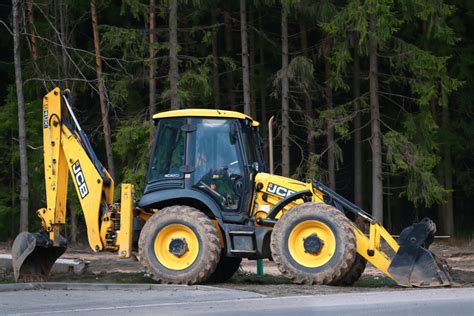

Specyfika JCB 4CX

Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami. Brak konieczności stosowania AdBlue obniża koszty eksploatacji.

Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa. Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%.

Komfort operatora w JCB 4CX podnosi niski poziom hałasu, podgrzewana szyba i lusterka, a także system automatycznego ogrzewania. Kabina jest wyposażona w klimatyzację i funkcjonalnie zaprojektowaną deskę rozdzielczą. System SmoothRide JCB minimalizuje przechyły podczas jazdy, a wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem.

Bezpieczeństwo pracy w modelu 4CX zapewniają systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem.

Zastosowanie łyżek w koparko-ładowarkach JCB

Za pomocą łyżki, koparko-ładowarka JCB 3CX może wykonywać szereg prac budowlanych:

• Wykopy fundamentów pod budynki, mury oporowe i inne konstrukcje.
• Kopanie rowów pod instalacje wodociągowe, kanalizacyjne, elektryczne i gazowe.
• Załadunek piasku, żwiru, ziemi, węgla, kruszyw oraz innych materiałów sypkich na pojazdy transportowe.
• Wszelkiego rodzaju prace wykończeniowe, takie jak wyrównywanie i profilowanie terenu, przygotowywanie podłoża pod nawierzchnię lub układanie krawężników i innych elementów drobnej infrastruktury.
• Prace drogowe.
• Prace porządkowe, m.in. czyszczenie terenu z gruzu, odpadów budowlanych, śmieci oraz innych niepożądanych materiałów z placu budowy.
• Prace związane z utrzymaniem zieleni.

Rodzaje łyżek do JCB

W zależności od specyfiki zadań i warunków wykonywanej pracy koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżkę:

• Łyżka wąska - zwykle ma szerokość od 20 do 40 cm.
• Łyżka szeroka - wykorzystywana do załadunku i przenoszenia dużej ilości materiałów.
• Łyżka skarpowa - nie posiada zębów, jest idealna do prac wykończeniowych i równania terenu.
• Łyżka kopiąca - zaprojektowana do pracy z twardym podłożem.

Wybór odpowiedniej łyżki do JCB 3CX zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu.

Konstrukcja i trwałość łyżek

Łyżki do koparko-ładowarek JCB są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji. Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak farby antykorozyjne chroniące przed rdzą i korozją, szczególnie przydatne podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.

Łyżka wielofunkcyjna 6w1

Oryginalna, fabrycznie nowa łyżka wielofunkcyjna 6w1, przeznaczona do koparko-ładowarek JCB 3CX, jest najbardziej wszechstronnym osprzętem. Łączy ona 6 funkcji: spychanie, ładowanie, kopanie, chwytanie, zasypywanie i równanie. Ma szerokość 2337 mm (7' 8") i dużą pojemność 1.0 m³. Jako produkt oryginalny, gwarantuje idealne spasowanie i najwyższą trwałość.

Łyżka 6w1 jest bardzo ciężkim osprzętem. Przed montażem lub demontażem upewnij się, że maszyna stoi na stabilnym podłożu, a ramiona są bezpiecznie podparte.

Funkcje łyżki 6w1

Łyżka wielofunkcyjna (zwana też "krokodylem" lub "hydroklapą") posiada otwieraną hydraulicznie szczękę, co pozwala jej wykonywać 6 funkcji:

1. Ładowanie (jak zwykła szufla).
2. Spychanie (jak spychacz).
3. Chwytanie (np. materiałów sypkich lub pni).
4. Kopanie.
5. Zasypywanie.
6. Równanie terenu.

Łyżka ta jest montowana bezpośrednio do ramion ładowarki za pomocą sworzni.

Dopasowanie łyżki 6w1 do modeli JCB

Szerokość 2337 mm jest standardem dla maszyny 3CX (w tym 3CX Super). Model 4CX ma szerszą ramę i standardowo używa szerszej łyżki.

Konserwacja i kontrola przed montażem

• Sprawdź luzy na ramionach: Przed montażem nowej łyżki sprawdź stan sworzni i tulei w ramionach ładowarki.
• Nasmaruj sworznie: Przed montażem obficie nasmaruj wszystkie sworznie (mocujące i obrotu szczęki) smarem.
• Czystość hydrauliki: Przed podłączeniem przewodów do siłowników hydroklapy upewnij się, że złączki są idealnie czyste.
• Kontrola lemieszy: Pamiętaj, że łyżka 6w1 ma dwie krawędzie tnące (lemiesz główny i lemiesz szczęki).
