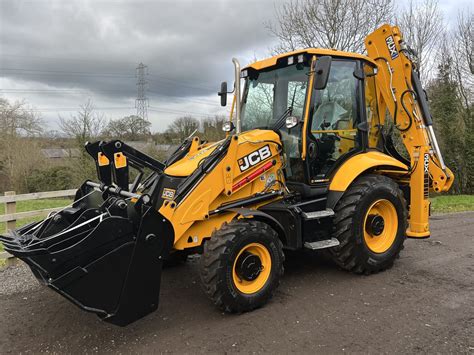

Koparko-ładowarka JCB 3CX: Dane Techniczne i Silnik Perkins

Koparko-ładowarka JCB 3CX to dla wielu operatorów w Polsce i Europie synonim maszyn budowlanych. Ta żółta maszyna z charakterystycznym logo jest najczęściej spotykanym widokiem na placach budowy od ponad 40 lat. Za fenomenem tej maszyny stoi połączenie wszechstronności, niezawodności i ciągłych innowacji, które sprawiły, że 3CX stał się liderem w swojej klasie. Historia modelu 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach.

W niniejszym artykule przedstawiamy kompleksową analizę koparko-ładowarki JCB 3CX, charakteryzując jej kluczowe cechy, zalety oraz szczegółowe dane techniczne. Dowiesz się również, jakie jest zużycie paliwa tej maszyny, maksymalna głębokość kopania, a także jak prawidłowo diagnozować ciśnienie w turbinie. Informacje te pomogą w wyborze odpowiedniego agregatu do różnorodnych prac budowlanych, rolniczych czy ziemnych.

Budowa i Ogólne Dane Techniczne JCB 3CX

Warunki Pracy i Konstrukcja

Model JCB 3CX został zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Aby zapewnić niezawodność, układy elektryczne i hydrauliczne są odpowiednio zabezpieczone przed potencjalnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonano z wytrzymałych materiałów, co gwarantuje odporność maszyny na duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Układ Kierowniczy

Układ kierowniczy jest w pełni zhydraulizowany, co zapewnia płynność i precyzję. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy, zwiększający bezpieczeństwo. Dostępne są 2 tryby sterowania: skręt dwóch kół, przeznaczony do jazdy po drogach, oraz skręt czterech kół, ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Wysięgnik i Ramię Łyżki

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w bliskiej odległości od maszyny, efektywnie oszczędzając paliwo.

Wymiary

Parametry koparko-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zawsze zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne wymiary modelu 3CX:

• długość konstrukcyjna: 5620 mm;
• całkowita szerokość: 2360 mm;
• wysokość kabiny: 2780 mm;
• całkowita wysokość: 3610 mm;
• minimalny prześwit pod podporą: 370 mm;
• minimalny prześwit pod łyżką: 500 mm.

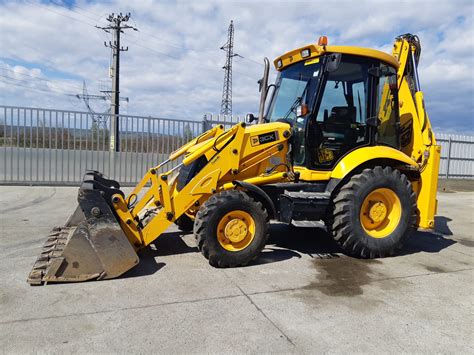

Podstawowe Parametry Techniczne

Model JCB 3CX charakteryzuje się następującymi parametrami technicznymi:

• moc robocza: 63 kW / 85 KM (dla standardowych wersji);
• masa robocza: 7370 kg;
• maksymalna pojemność łyżki do kopania: 0,3 m³;
• szerokość łyżki do kopania: 60 cm;
• maksymalna pojemność łyżki do ładowania: 1 m³;
• szerokość łyżki do ładowania: 2,23 m;
• kąt obrotu łyżki: 201°;
• maksymalna głębokość kopania: 4,24 m (standardowo);
• maksymalna prędkość: 37 km/h;
• maksymalna pojemność koparko-ładowarki JCB 3CX (udźwig): 1850 kg;
• maksymalna wysokość podnoszenia ładunku: 3,23 m;
• pojemność zbiornika paliwa: 143 l;
• podwozie: z napędem na wszystkie koła;
• skrzynia biegów: mechaniczna/półautomatyczna.

Zużycie Paliwa

Szacowane zużycie paliwa dla koparko-ładowarki JCB 3CX wynosi około 8 litrów na godzinę, jednak może się różnić w zależności od intensywności pracy i używanych funkcji.

Silnik w JCB 3CX: Od Perkinsa do EcoMAX

Specyfikacja koparko-ładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne koparko-ładowarki JCB 3CX wskazują, że maszyna ta może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Przez lata silnik koparki charakteryzował się określoną mocą, momentem obrotowym i pojemnością, co przekładało się na jej zdolność do wykonywania ciężkich prac w trudnych warunkach.

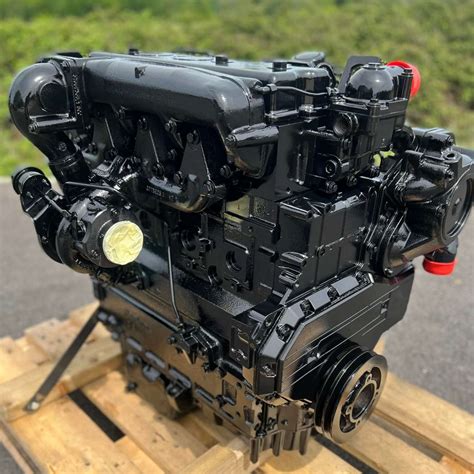

Charakterystyka Silnika Perkins 1004-40T

Przez długi czas koparko-ładowarka JCB 3CX napędzana była silnikiem wysokoprężnym Perkins 1004-40T. Ten 4-cylindrowy agregat o pojemności 4 litrów osiągał maksymalną moc do 100 koni mechanicznych (KM) i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Dzięki temu zużycie paliwa było minimalne, a wydajność pozostawała wysoka. Silnik Perkins charakteryzuje się określonym ciśnieniem wtrysku, które oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza.

Ewolucja Agregatów Napędowych

W 2004 roku firma JCB dokonała rewolucji, zastępując dotychczasowe silniki Perkins własną konstrukcją - JCB Dieselmax/EcoMax. W najnowszych modelach, system spalania paliwa stał się znacznie bardziej wydajny, co pozwoliło zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejszyło zużycie paliwa. Na przykład, silnik JCB EcoMAX nie wymaga systemu oczyszczania gazów spalinowych ani używania AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy do 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min, a co za tym idzie zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego.

Systemy Filtrowania i Chłodzenia

W silniku (dotyczy to zarówno starszych Perkinsów, jak i nowszych konstrukcji) wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, który utrzymuje olej w czystości przez dłuższy czas, redukując koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo, silnik wyposażono w system podgrzewania o mocy 240 W, co umożliwia szybki start nawet w bardzo niskich temperaturach. Maszyna posiada również skuteczny system chłodzenia i turbodoładowanie.

Ułatwiona Konserwacja

Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, co znacznie ułatwia codzienną kontrolę, konserwację i ewentualne naprawy.

Innowacyjne Funkcje i Technologie JCB 3CX

JCB 3CX wyposażono w szereg funkcji i technologii, które zwiększają wydajność, bezpieczeństwo i redukują zużycie paliwa:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Technologia ta pozwala na sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i redukuje zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny umożliwia hydrauliczne przesuwanie całej wieżyczki koparkowej (tylnego zawieszenia koparki) wzdłuż tylnej ramy. System ten ułatwia szybkie i bezpieczne zmienianie położenia koparki.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki. Zawiera jedną butlę suchego azotu i akumulator hydrauliczny.
• TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią. Kolejna innowacyjna funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
• LSD (Limited Slip Differential): System ograniczający poślizg kół, zapobiegający nadmiernemu zużyciu opon.

Układ Elektryczny

Napięcie i Komponenty

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w kompletną instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 Ah, który praktycznie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie obejmuje 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Przyrządy Kontrolno-Pomiarowe

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar. Dodatkowo, obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Kabina Operatora

Widoczność i Bezpieczeństwo

Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina operatora JCB 3CX oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

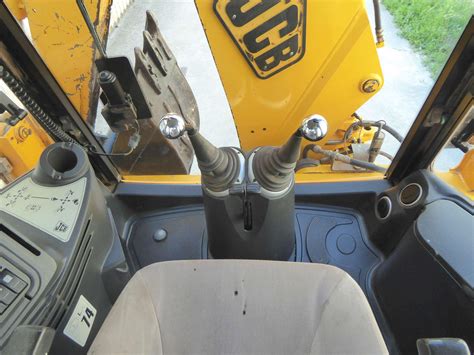

Komfort i Sterowanie

Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także dobrą izolację akustyczną i antywibracyjną, dzięki czemu poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami, a nawet klimatyzowany schowek na jedzenie. Fotel operatora jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Osprzęt i Możliwości

Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, co zwiększa jej wszechstronność. Wśród nich znajdują się: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy. Szczególnie użyteczna jest uniwersalna łyżka szczękowa „6 w 1”, która umożliwia kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.

Główne Modyfikacje Koparko-Ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX: standardowy model ze stałym ramieniem.
• 3CX Sitemaster: wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m. To najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie.
• 3CX Contractor: najmocniejsza wersja, wyposażona w silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Model ten posiada większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu; podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• 3CX Pothole Master: wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
• 3CX ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.

Należy również wspomnieć o modelu JCB 3CX Compact, który jest o 35% mniejszy od standardowych koparko-ładowarek i ma promień skrętu poniżej 6 metrów, zapewniając większą wydajność niż starsze maszyny 2CX. Jeszcze rzadziej spotykane są najmniejsze koparko-ładowarki JCB, czyli modele 1CX o udźwigu najczęściej nieco ponad 600 kg. Bardzo kompaktowe maszyny tego typu sprawdzają się w wyjątkowo ciasnych miejscach, a obecnie produkowana generacja występuje w dwóch wariantach: kołowym oraz gąsienicowym (1CXT).

Diagnostyka Turbiny i Typowe Problemy Silnika

Właściwe funkcjonowanie turbiny ma kluczowe znaczenie dla mocy i efektywności silnika JCB 3CX. Diagnostyka ciśnienia doładowania jest istotnym elementem oceny jej kondycji.

Procedura Pomiaru Ciśnienia w Kolektorze Ssącym

W przypadku większości koparko-ładowarek pomiar ciśnienia w kolektorze ssącym przeprowadza się na 4. biegu, na pełnych obrotach, z zahamowanymi kołami (do zablokowania). Jest to tzw. test "stall" (maksymalnego obciążenia silnika).

Wartości Prawidłowego Działania Turbiny

Jeśli podczas testu ciśnienie osiąga 0,8 bara (około 80 kPa) i więcej, przyjmuje się, że turbina działa prawidłowo, przynajmniej biorąc pod uwagę jej wydajność. Dla innych maszyn, stan "stall" można wywołać poleceniem z komputera (ECM - jednostki sterującej pracą samej hydrauliki lub całej maszyny) lub inną przewidzianą przez producenta kombinacją funkcji. Użytkownicy, którzy przeprowadzali regenerację turbiny, często zauważają, że wartości ciśnienia doładowania mogą się nieco różnić od nominalnych, jednak zwiększenie ciśnienia doładowania nie zawsze przekłada się bezpośrednio na wzrost osiągów silnika, ponieważ moc silnika zależy od wielu innych czynników, nie tylko od ilości powietrza.

Ryzyka Związane z Testowaniem "Stall"

Należy zachować ostrożność podczas przeprowadzania testu "stall". Osiągnięcie stanu maksymalnego obciążenia silnika na czas dłuższy niż 30-40 sekund może prowadzić do "zagotowania" skrzyni biegów lub układu hydraulicznego, co negatywnie wpływa na stan maszyny i grozi uszkodzeniem zmiennika momentu obrotowego, napędu hydrostatycznego, pomp lub silników.

Typowe Problemy i Diagnostyka

Koparko-ładowarka, jak każda maszyna, może napotkać pewne problemy. Oto kilka typowych objawów i wskazówek diagnostycznych:

• Objawy Nierównej Pracy Silnika i Dymienia: Jeśli koparka zaczyna nierówno pracować, traci moc, a z komina wydobywa się lekko biały/niebieski dym po uruchomieniu silnika, a objawy nasilają się przy dodaniu gazu, może to wskazywać na nieprawidłowości w układzie paliwowym lub silniku.
• Ciśnienie Wtrysku i Diagnostyka Wtryskiwaczy: Powyższe objawy często nominują nieprawidłowe rozpylanie wtryskiwaczy. Ciśnienie dla silników Perkins oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza, który jest czytelny dopiero po wyjęciu go z głowicy.
• Usterki Mechaniczne (np. Świeca Żarowa): W niektórych przypadkach przyczyną braku pracy jednego cylindra może być mechaniczne uszkodzenie, np. wyłamana "blaszka" świecy żarowej, która mogła dostać się pod zawory. Taka usterka wymaga demontażu i naprawy.
• Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
• Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
• Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.
• Kontrolka Blokady Tylnej Osi i Czujniki: Jeśli na desce rozdzielczej pojawi się pomarańczowa kontrolka z symbolem dystrybutora, oznacza ona blokadę skrętu tylnej osi. Urządzeniem odpowiedzialnym za tę kontrolkę może być przystawka przy filtrze, od której jeden kabelek idzie na śrubę w odstojniku. W przypadku, gdy brakuje możliwości, by w odstojniku była woda, a kontrolka się świeci, może to oznaczać uszkodzenie czujnika, który podaje błędny odczyt.

Serwis i Zakup Koparko-Ładowarki JCB 3CX

Niezależnie od rocznika i wersji maszyny, jej legendarna niezawodność zależy od regularnego serwisu i jakości części. Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych lub ich wysokiej jakości zamienników, aby zapewnić długotrwałe działanie maszyny. Dostęp do części zamiennych i serwisu ma kluczowe znaczenie. Na rynku dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy.

Opcje Zakupu i Wynajmu

Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb. Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy.

Transport JCB 3CX

Wymiary i wagę maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne koparko-ładowarki JCB 3CX zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Transport JCB 3CX wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu; należy uwzględnić długość, szerokość i wysokość maszyny w pozycji transportowej, aby upewnić się, że zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.
