Wielu właścicieli i operatorów koparko-ładowarek JCB 3CX, zwłaszcza starszych modeli, takich jak JCB 3CX z 1993 roku ze skrzynią manualną, boryka się z problemem ciągle załączonego przedniego napędu. Sytuacja ta, gdzie napęd nie rozłącza się ani na zimnej, ani na ciepłej maszynie, wymaga szczegółowej diagnostyki i zrozumienia potencjalnych przyczyn.
Diagnozowanie Problemu: Ciągle Włączony Przedni Napęd
Kluczowe jest zrozumienie objawów i zebranie wstępnych informacji, aby efektywnie rozpocząć poszukiwania usterki.
Wstępne Objawy i Wskazówki
- Głównym problemem jest to, że "U mnie w ogóle nie rozłącza przedniego napędu. Czy ciepła czy zimna jest to samo."
- Często pojawia się pytanie: "W czym może być problem? Od czego zacząć poszukiwania?"
- Jeżeli "Skrzynia była niedawno robiona, więc raczej powinno w niej być wszystko dobrze..", należy skupić się na innych elementach układu.
- Dotyczy to często maszyn "3CX 93` Skrzynia manualna".
- Dodatkowym symptomem, który może wskazywać na problem z napędem, jest to, że "jak jadę rozpędzony to dziwne trzeszczenie od spodu słyszę."
Potencjalne Przyczyny Awarii i Ich Diagnostyka
Problemy Elektryczne: Cewka i Okablowanie
Często przyczyną ciągłego załączenia przedniego napędu są usterki elektryczne związane z cewką sterującą zaworem rozłączającym napęd lub uszkodzeniem wiązki elektrycznej.

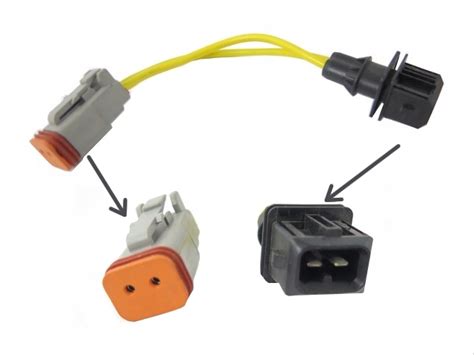

Zdiagnozowano przypadki, w których do cewki nie dochodził prąd, ponieważ wtyk był lekko stopiony i nie można było go wyjąć. Mimo iż kable były oznaczone (A i B), a konstrukcja wtyczki uniemożliwiała jej odwrotne podłączenie, wtyczka uległa stopieniu. Po przywróceniu dopływu prądu, napęd nadal działał w trybie ciągłym.
- "Sprawdzałem, czy dochodzi prąd. I faktycznie nie dochodził do cewki, bo wtyk był stopiony lekko i wyjąć nie mogłem... Zrobiłem, że prąd dochodzi, ale napęd cały czas chodzi."
- "Kable były oznaczone. A i B. I odwrotnie się wtyczki nie dało wsadzić.. Tylko że mi się wtyczka stopiła."
W celu dalszej diagnostyki samej cewki można zastosować prosty test. Polega on na podaniu na cewkę bezpośrednio 12V z odpowiednim amperażem, co powinno spowodować jej zadziałanie. Warto pamiętać, że w obwodach cewki często znajduje się dioda prostownicza, która ma za zadanie zabezpieczenie prądowe samoindukcji, ponieważ w przypadku odłączenia zasilania może powstać dość wysokie napięcie.
- "Wystarczyło cewkę potraktować 12V dużym amperażem i dioda by puściła."
- "Ta dioda (zwykła prostownicza) ma za zadanie zabezpieczenie prądowe samoindukcji (w przypadku odłączenia może powstać dość wysokie napięcie)."
Metody Diagnostyki Elektrycznej
W kontekście diagnostyki elektrycznej, istnieją różne metody sprawdzania wiązek. Chociaż zaawansowane autotesty modułów są możliwe, prostsze techniki są często bardziej praktyczne, zwłaszcza dla starszych maszyn.
- "Sprawdzenie wiązki (przez autotest modułu) polega na przepuszczeniu prądu o małym natężeniu w drugą stronę. Jeśli prąd płynie, oznacza to, że wiązka jest OK; jeśli nie, to wtyczka jest wypięta z cewki lub wiązka jest przerwana. Jest to proste i skuteczne bez pomiarów natężenia podczas pracy..."
- Jednakże, "najprościej i najtaniej jest test poboru prądu z punktu elektronicznego, stosowany na co dzień."
- Pojawił się również przypadek, gdzie "po podłączeniu (wcześniej odłączonej) kostki, palił się bezpiecznik od jazdy," co wskazuje na poważniejsze zwarcie w instalacji.
Problemy Mechaniczne: Zacięty Zawór
Jeżeli cewka działa poprawnie i zasilanie elektryczne jest stabilne, kolejnym krokiem jest sprawdzenie samego zaworu hydraulicznego odpowiedzialnego za rozłączanie napędu. Może on być zacięty mechanicznie.
- "Może też być zacięty zawór i pomimo napięcia też napęd ciągnie. Trzeba wtedy wykręcić zawór ze skrzyni i tu są dwie opcje: wymienić na nowy lub rozebrać i jeśli nie jest uszkodzony mechanicznie, sprawić żeby działał bez zacięć."
- Przed demontażem zaworu często pojawia się pytanie, czy "mogę go normalnie wykręcić czy muszę spuszczać olej ze skrzyni??" Odpowiedź na to pytanie zazwyczaj znajduje się w instrukcji serwisowej dla danego modelu maszyny.
Poszukiwanie Części Zamiennych
W przypadku konieczności wymiany cewki lub zaworu, ważne jest znalezienie odpowiedniego zamiennika. Często pomocna jest konsultacja ze sprzedawcą części zamiennych, który może pomóc w doborze właściwego elementu na podstawie specyfikacji maszyny i numerów katalogowych.
- Użytkownicy często poszukują pomocy w znalezieniu odpowiednich komponentów: "Z góry dzięki za odpowiedź, jakby ktoś podesłał od razu linka do tej cewki będę wdzięczny."
- Warto zwrócić uwagę na szczegóły takie jak rodzaj wtyczki: "Z wyglądu i opisu pasuje. Mają tam jeszcze jedną z wtyczką prostopadłą. Najlepiej zadzwoń, to pomogą Ci dopasować."
