JCB 3CX: Diagnostyka i Naprawa Zmiennika Momentu

Zmiennik momentu obrotowego, często nazywany również sprzęgłem hydrokinetycznym, to kluczowy element układu przeniesienia napędu w maszynach budowlanych i rolniczych, takich jak koparko-ładowarki JCB 3CX czy ładowarki kołowe CAT. Jego prawidłowe działanie jest niezbędne do efektywnej pracy maszyny, ponieważ odpowiada za przenoszenie napędu z silnika na skrzynię biegów za pośrednictwem oleju.

Zasada Działania Zmiennika Momentu

Zmiennik momentu obrotowego jest urządzeniem, które przenosi napęd bezpośrednio z silnika na skrzynię biegów, wykorzystując do tego olej. Proces ten odbywa się w kilku etapach:

1. Wał korbowy silnika napędza wirnik pompy.
2. Wirnik pompy rozpędza olej.
3. Olej uderza w łopatki turbiny, która jest połączona ze skrzynią biegów, przekazując napęd.
4. W ten sposób energia mechaniczna silnika zamienia się w energię kinetyczną cieczy, a następnie z powrotem w energię mechaniczną, napędzając wałek zdawczy mocy.
5. Kierownica w zmienniku odzyskuje olej i ponownie kieruje go na górne części łopatek, co przyczynia się do zwiększenia momentu napędowego na wale zdawczym.

Dzięki temu mechanizmowi, sprzęgło hydrokinetyczne zapewnia łagodny rozruch maszyny, tłumi drgania momentu obrotowego oraz chroni przed nadmiernym obciążeniem, co w efekcie przekłada się na większą trwałość maszyn i usprawnia ich działanie.

Objawy Awarii Zmiennika Momentu

Uszkodzony zmiennik momentu obrotowego w maszynach takich jak JCB 3CX manifestuje się szeregiem łatwych do zauważenia objawów:

• Utrata siły pchania w ładowarkach kołowych.
• Trudności w ruszaniu pod górę w koparko-ładowarkach, gdzie silnik wkręca się na obroty, ale maszyna ledwo jedzie.
• Obroty silnika słabną w pewnym momencie, a koła przestają się kręcić, co uniemożliwia pracę hydrauliką.
• Niestabilna praca napędu przy niskich prędkościach obrotowych, objawiająca się delikatnym poszarpywaniem.
• Problemy z jazdą do przodu i do tyłu, zwłaszcza jeśli maszyna posiada napęd hydrauliczny z pompą tłoczkową Linde.

W przypadku wózków widłowych, takich jak GPW 2510E, problem może objawiać się zagruchotaniem i zatrzymaniem maszyny podczas podjeżdżania na pusto, co wskazuje na problem wewnątrz układu od strony silnika, np. zerwanie klina lub problem z odpowietrzaniem układu hydraulicznego.

Diagnostyka Problemów ze Zmiennikiem Momentu

Właściwa diagnostyka jest kluczowa dla ustalenia przyczyny problemów ze zmiennikiem momentu. Poniżej przedstawiamy kluczowe kroki diagnostyczne:

Kontrola Oleju i Filtrów

Najczęstszą przyczyną awarii jest praca na starym, przegrzanym oleju i zapchanym filtrze. Regularna wymiana oleju i filtrów, zgodnie ze specyfikacją maszyny, jest najtańszym sposobem na uniknięcie wielu problemów. Po spuszczeniu oleju ze skrzyni biegów należy odkręcić sitko kontrolne, znajdujące się zazwyczaj na dole skrzyni. Nagromadzone tam zanieczyszczenia mogą wiele powiedzieć o stanie zużycia transmisji:

• Ciemny, gęsty szlam i czarne drobinki: Mogą świadczyć o spalonych resztkach tarcz ciernych ze sprzęgieł w skrzyni Powershift.
• Opiłki, które przyciąga magnes: Niewielka ich ilość jest normalna i świadczy o naturalnym zużyciu elementów skrzyni. Jednak nienaturalnie duża ich ilość może wskazywać na potrzebę remontu.
• Opiłki, których magnes NIE przyciąga (błyszczące, w kolorze aluminium lub mosiądzu): To sygnał alarmowy, wskazujący na problem ze zmiennikiem momentu.

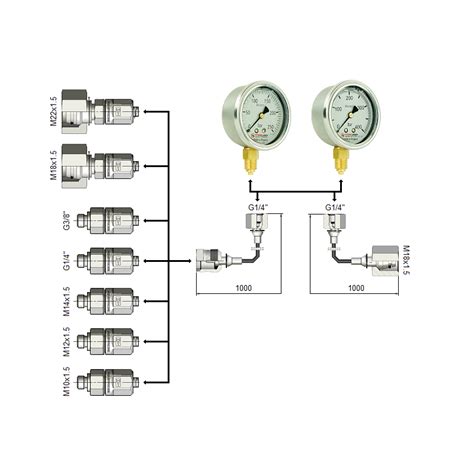

Pomiar Ciśnień

Podpięcie manometrów w odpowiednie porty pomiarowe na skrzyni i zmienniku pozwala sprawdzić, czy pompa ładująca i zawory sterujące utrzymują prawidłowe ciśnienie. Zmiennik bezpośrednio napędza pompę, która daje ciśnienie w transmisji i zmienniku. Jeśli ciśnienie znacząco spadło (szczególnie po nagrzaniu oleju), należy przygotować się na wymianę zmiennika lub dalszą diagnostykę w kierunku uszczelnień i prawidłowego ciśnienia dostarczanego przez pompę.

Naprawa i Regeneracja Zmiennika Momentu

Profesjonalny remont zmiennika momentu to specjalistyczna usługa mająca na celu przywrócenie pełnej sprawności i wydajności układu przeniesienia napędu. Proces regeneracji obejmuje:

1. Rozcięcie i oczyszczenie: Zmiennik jest rozcinany i dokładnie czyszczony w celu oceny stanu wewnętrznych części i określenia zakresu naprawy.
2. Wymiana lub regeneracja części: W zależności od stanu, uszkodzone części są wymieniane na nowe lub regenerowane.
3. Spawanie i wyważanie: Po wymianie/regeneracji części, zmiennik jest zespawany. Kluczowym etapem jest jego odpowiednie wyważenie, ponieważ zmiennik pracuje pod ogromnym obciążeniem. Pominięcie tej czynności może prowadzić do szybkiego uszkodzenia regenerowanej części.
4. Sprawdzenie szczelności: Cały proces kończy się sprawdzeniem szczelności systemu, aby upewnić się, że zregenerowana część będzie służyć bezproblemowo przez długi czas.

W przypadku, gdy opiłki ze zmiennika trafiły do obiegu i zanieczyściły całą skrzynię biegów (w tym precyzyjne zawory sterujące i pakiety sprzęgłowe), wymiana samego zmiennika nie wystarczy. Konieczny jest kompleksowy remont skrzyni.

Kapitalny Remont Skrzyni Biegów

Firma Inter-Serwis zajmuje się profesjonalnym serwisem maszyn JCB, oferując kapitalny remont skrzyń biegów typu POWERSHIFT lub AUTOSHIFT, w tym naprawę skrzyń biegów JCB 3CX i 4CX oraz teleskopówek w krótkim czasie. Skrzynie biegów w koparko-ładowarkach dzielimy na dwa rodzaje:

• Manualne: z ręczną zmianą biegów, posiadające dwa kosze sprzęgłowe (kierunku jazdy przód-tył i przedniego napędu).
• Automatyczne (Power Shift): z automatyczną zmianą biegów, posiadające siedem koszy sprzęgłowych.

Sterowanie skrzynią odbywa się za pośrednictwem cewek, które uruchamiają odpowiednie zawory, a te z kolei odpowiednie sprzęgła. Sprzęgła składają się z kosza, tłoczka wraz z uszczelnieniami, tarczek i przekładek.

Wymiana Oleju w Zmienniku Momentu

Istotnym aspektem jest również rodzaj oleju. Zaleca się stosowanie oleju SAE10W30 lub SAE30 (np. CAT TDTO lub dowolny UTTO Universal Tractor Transmission Oil) lub ATF / Dexron II (oleje do skrzyń automatycznych). Przed montażem zmiennika, należy go zalać olejem, aby zapobiec pracy "na sucho" nawet przez kilka sekund po pierwszym uruchomieniu, zanim pompa skrzyni napełni go olejem. Nawet chwilowa praca bez smarowania może spowodować wytarcie się łopatek.

Korzyści z Profesjonalnego Remontu

Wybór sprawdzonego serwisu specjalizującego się w remontach zmienników momentu to gwarancja najwyższej jakości usług, obejmujących:

• Szybką i trafną diagnozę.
• Profesjonalne i rzeczowe podejście do naprawy.
• Zapewnienie długiej, bezawaryjnej i wydajnej pracy maszyn.
• Możliwość regeneracji zamiast kosztownej wymiany całego podzespołu.
• Dostępność oryginalnych i zamiennych części dzięki własnym magazynom.

Profesjonalne serwisy hydrauliki siłowej oferują również mobilne usługi, co pozwala na szybkie usunięcie mniej poważnych usterek na miejscu, minimalizując czas przestoju maszyny.
