Wszechstronność koparko-ładowarek JCB w pracach przeładunkowych
Wszechstronność koparko-ładowarki czy ładowarki teleskopowej nie kończy się na kopaniu i ładowaniu materiałów sypkich. Jedną z najbardziej podstawowych i dochodowych funkcji tych maszyn jest praca w charakterze wózka widłowego - rozładunek palet z materiałami budowlanymi, transport rur czy układanie towaru na wysokościach.
Kluczem do bezpiecznego i wydajnego wykonywania tych zadań jest odpowiedni osprzęt. Firma JCB, jako lider w produkcji ładowarek teleskopowych i koparko-ładowarek, oferuje kompletną gamę osprzętu do obsługi palet, od prostych karetek po zaawansowane pozycjonery.
Karetki wideł: podstawa systemu

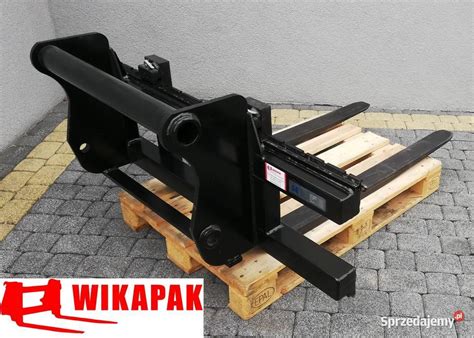

Karetka wideł to stalowa rama, która jest "adapterem" pomiędzy szybkozłączem maszyny a samymi widłami. To absolutna podstawa całego systemu.
Kluczowe cechy karetek JCB to:
- Standard Montażu Wideł (FEM/ITA): Najważniejszą cechą jest zgodność ze światowym standardem montażu wideł (FEM/ITA), który określa wymiary mocowania wideł do karetki. Karetka posiada górną belkę i dolny płaskownik, na których zawiesza się widły. Karetka do maszyn 3CX/4CX, o numerze 980/07200, jest zgodna z Klasą 2. Oznacza to, że będą do niej pasować wszystkie standardowe widły klasy 2, która definiuje konkretną odległość między górnym a dolnym hakiem.
- Typ Mocowania do Maszyny: Karetka musi być kompatybilna z szybkozłączem maszyny.
- Zabezpieczenie Wideł (Plunger Locks): Karetka musi posiadać mechanizm blokujący widły, zapobiegający ich przesuwaniu się na boki podczas pracy.
Widły - budowa i specyfikacja
Same widły, choć wyglądają prosto, są wynikiem zaawansowanego procesu kucia i obróbki cieplnej.
Specyfikacja wideł to nie tylko ich długość. To właśnie przekrój widły (np. 100x45 mm) decyduje o jej nominalnym udźwigu.
Widły zużywają się na dwa sposoby:
- Ścieranie: Dolna część widły staje się coraz cieńsza, co drastycznie obniża jej udźwig. Obowiązuje "zasada 10%": jeśli grubość pionowej części widły (chwytu) lub spodu "pięty" jest zużyta o 10% w stosunku do pierwotnej grubości (np. z 45 mm zostało 40,5 mm), udźwig wideł spada aż o 20%.
- Pęknięcia zmęczeniowe: Najczęściej pojawiają się w "pięcie", czyli w miejscu zgięcia.
Ważna uwaga: Jeśli widły się wygięły, absolutnie nie wolno ich prostować! Widły są hartowane i odpuszczane w precyzyjnym procesie. Prostowanie ich na zimno lub gorąco niszczy strukturę stali i sprawia, że stają się kruche i niebezpieczne.
Hydrauliczny pozycjoner wideł: wygoda i efektywność
Standardowa karetka wideł wymaga od operatora ręcznego przesuwania ciężkich wideł, aby dopasować ich rozstaw do palety, co jest czasochłonne i niewygodne. Rozwiązaniem tego problemu jest hydrauliczny pozycjoner wideł.
Jest to zaawansowana karetka, która posiada wbudowane dwa siłowniki hydrauliczne. Operator, za pomocą dodatkowej funkcji hydraulicznej w kabinie, może płynnie i precyzyjnie regulować rozstaw wideł bez wychodzenia z maszyny. Konstrukcja JCB jest zaprojektowana tak, aby zapewniać dobrą widoczność końcówek wideł.
Wartość inwestycji: Jeśli maszyna często pracuje z paletami o różnych wymiarach (np. na składzie budowlanym), pozycjoner zwraca się błyskawicznie.
Bezpieczne podnoszenie ładunków z koparko-ładowarką
Hak holowniczy montowany na widłach
Używanie wideł do podnoszenia ładunków na zawiesiach (pasach, łańcuchach) poprzez nałożenie pętli bezpośrednio na widłę jest skrajnie niebezpieczne i nieprofesjonalne. Pasy mogą się ześlizgnąć, a obciążenie skupione na końcu widły może prowadzić do jej złamania. Alternatywą jest specjalny hak holowniczy montowany na widłach.
- Budowa: Jest to solidna, spawana konstrukcja, którą nasuwa się na obie widły. Posiada obrotowy hak z zabezpieczeniem, umieszczony centralnie.
- Działanie: Całość jest zabezpieczana na widłach za pomocą sworzni ustalających, co uniemożliwia zsunięcie się haka z wideł. Taka konstrukcja zapewnia bezpieczny, centralny punkt podnoszenia i gwarantuje, że ładunek się nie wypnie.
Ogólne zasady bezpieczeństwa podczas pracy z ładunkami
- Zawsze Znaj Środek Ciężkości: Udźwig maszyny drastycznie spada wraz z odległością ładunku od karetki.
- Jazda z Ładunkiem: Zawsze poruszaj się z ładunkiem opuszczonym nisko nad ziemią i masztem przechylonym do tyłu.
- Regularna Inspekcja: Codziennie sprawdzaj stan wideł.
Koparko-ładowarka JCB 3CX: Szczegółowa charakterystyka
Koparki typu backhoe loader (tzw. koparko-ładowarki) to jedne z najbardziej uniwersalnych maszyn budowlanych, niezbędnych na wielu inwestycjach. Ich wielozadaniowość, wysoka wydajność oraz stosunkowo niskie koszty eksploatacji sprawiają, że stanowią świetną alternatywę dla zakupu oddzielnie ładowarki i koparki. Wśród producentów tych maszyn wyróżnia się brytyjska marka JCB, która od lat dostarcza niezawodne rozwiązania na rynek budowlany.

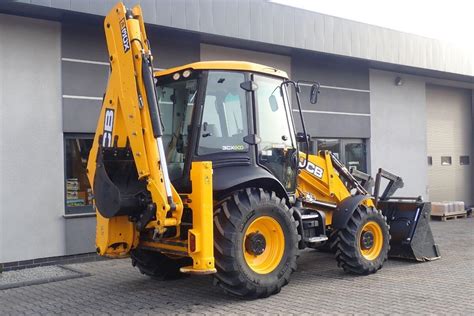

Przedstawiamy koparko-ładowarkę JCB 3CX, charakterystykę tego modelu i jego zalety. Informacje te pomogą w wyborze agregatu do prac budowlanych lub rolniczych. JCB 3CX łączy w sobie funkcje kopania, ładowania i przewożenia materiału, eliminując potrzebę posiadania kilku różnych maszyn.
Ogólne dane techniczne i parametry pracy
Model JCB 3CX może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.
W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry:
Wymiary:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
Parametry techniczne:
- Moc robocza: 63 kW / 85 KM (lub około 74 kW / 100 KM dla JCB EcoMAX)
- Masa robocza/eksploatacyjna: 7370 kg (lub 7800-8100 kg w zależności od wyposażenia)
- Maksymalna pojemność łyżki do kopania: 0,3 m³
- Szerokość łyżki do kopania: 60 cm
- Maksymalna pojemność łyżki do ładowania: 1 m³
- Szerokość łyżki do ładowania: 2,23 m
- Kąt obrotu łyżki: 201°
- Maksymalna głębokość kopania: 4,24 m (lub 4,2-4,4 m dla ramienia tylnego)
- Maksymalna prędkość: 37 km/h
- Maksymalna pojemność podnoszenia (udźwig) koparko-ładowarki JCB 3CX: 1850 kg
- Maksymalna wysokość podnoszenia ładunku: 3,23 m (lub 3,0-3,2 m dla łyżki przedniej)
- Pojemność zbiornika paliwa: 143 l
- Podwozie: z napędem na wszystkie koła
- Skrzynia biegów: mechaniczna/półautomatyczna
Zużycie paliwa
Koparko-ładowarka JCB 3CX spala około 8 litrów paliwa na godzinę, ale dzięki zastosowanym technologiom można je znacząco zredukować.
Specjalne funkcje i technologie
JCB 3CX posiada szereg innowacyjnych funkcji zwiększających wydajność i ekonomię:
- EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Ta funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Torque Lock: Kolejna nowa funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Osprzęt szybko wymienialny
Do tej koparko-ładowarki dostępnych jest wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Przyjrzyjmy się bliżej: koparko-ładowarki nowej generacji firmy JCB
Charakterystyka silnika JCB 3CX
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, a pojemność silnika wynosi 4 litry. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka.
W wielu modelach stosuje się autorski silnik JCB EcoMAX, który pozwala łączyć niskie zużycie paliwa z wysoką mocą i momentem obrotowym, spełniając jednocześnie normy emisji spalin.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia.
Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
Zasilanie elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Dane techniczne kabiny operatora
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
W kabinie znajduje się ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna zapewnia niski poziom hałasu wewnątrz, nieprzekraczający 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

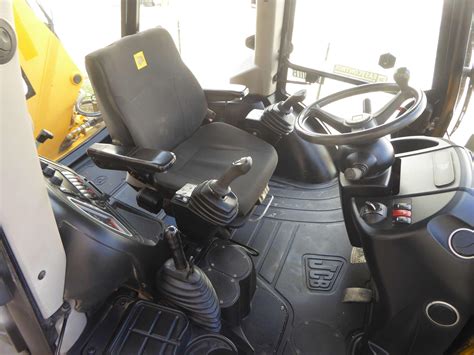

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Układ kierowniczy
Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 23/4 obrotu od oporu do oporu.
Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając w ten sposób paliwo.
Ciśnienie w układzie hydraulicznym JCB 3CX
W maszynach budowlanych z układem hydraulicznym to właśnie ciśnienie stanowi o sile ich działania. W przypadku koparko-ładowarek JCB 3CX jego prawidłowy poziom przekłada się bezpośrednio na wydajność, trwałość komponentów i bezpieczeństwo operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów.
Zanim pompa hydrauliczna zacznie pracować na granicy swojej wytrzymałości, warto zdobyć wiedzę odnośnie JCB 3CX, jakie ciśnienie w hydraulice uznawane jest za prawidłowe, a kiedy stan wymaga interwencji serwisowej.
Prawidłowe wartości ciśnienia
W modelu JCB 3CX prawidłowe ciśnienie robocze mieści się zazwyczaj w przedziale 225-250 barów, przy czym maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny - dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika.
Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa. Ich zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.
Objawy nieprawidłowego ciśnienia
Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo.
Przy wartościach zaniżonych:
Zauważa się spowolnione ruchy siłowników, brak możliwości pełnego wysunięcia ramienia lub niestabilność w trakcie manewrowania łyżką. Często towarzyszy temu nadmierne nagrzewanie się oleju będące sygnałem, że pompa pracuje z wysiłkiem, nieefektywnie.
Przy wartościach zawyżonych:
Objawy bywają bardziej agresywne. Drgania przewodów, gwałtowne skoki osprzętu, wycieki w miejscach połączeń i zwiększona częstotliwość pęknięć przewodów są oznakami przekroczenia dopuszczalnych granic. Dodatkowe obciążenie spoczywa wtedy na zaworach przelewowych, a ich przegrzanie może prowadzić nawet do trwałego uszkodzenia gniazd.
Co wywołuje odchylenia od wartości nominalnych?
Najczęściej źródłem problemu jest zużycie pompy hydraulicznej, skutkujące obniżeniem wydajności przepływu. To objaw typowy dla maszyn o przebiegu przekraczającym 6 000 motogodzin. Innym czynnikiem jest zanieczyszczony olej. Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy. Wskazane jest także zwrócić uwagę na obecność powietrza w układzie - zapowietrzenie wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu.
W niektórych przypadkach problemem okazuje się nieprawidłowo skalibrowany zawór przelewowy - najczęściej po nieautoryzowanej ingerencji. Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia w rozdzielaczach to kolejne punkty, które należy sprawdzić jeszcze przed rozpoczęciem pomiarów.
Regulacja ciśnienia hydraulicznego - procedura i środki ostrożności
Dostęp do zaworu regulującego ciśnienie w JCB 3CX zależy od wersji konstrukcyjnej. W starszych modelach umieszczony jest bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu.
Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w tej konkretnej maszynie.
Precyzyjna diagnostyka układu hydraulicznego: Pomiar ciśnienia hydraulicznego nie powinien być traktowany jako reakcja na usterkę. To jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej.
Posiadanie dedykowanej karetki wideł to podstawa profesjonalnej pracy. Jeśli szukasz wysokiej jakości alternatywy dla oryginalnych części, sprawdź naszą ofertę osprzętu HIMACORE. Oferujemy wytrzymałe karetki i widły pasujące do większości maszyn na rynku, w tym JCB i CAT. Pamiętaj też o ochronie hydrauliki w pozycjonerze za pomocą filtrów REDX.
Główne modyfikacje koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX. Różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:
- 3CX: Standardowy model ze stałym ramieniem.
- 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Koparki JCB 3CX od różnych sprzedawców w Polsce można obejrzeć i porównać na stronie Machineryline. Na stronie znajdą Państwo zarówno nowe modele, jak i używane wersje w niskich cenach, a także będą mogli Państwo dobrać potrzebne części zamienne.
