Koparki typu backhoe loader, czyli koparko-ładowarki, to jedne z najbardziej uniwersalnych maszyn budowlanych, niezbędnych na wielu inwestycjach. Ich wielozadaniowość, wysoka wydajność oraz stosunkowo niskie koszty eksploatacji sprawiają, że stanowią świetną alternatywę dla zakupu oddzielnie ładowarki i koparki. Wśród producentów tych maszyn wyróżnia się brytyjska marka JCB, która od lat dostarcza niezawodne rozwiązania na rynek budowlany. JCB 3CX to ikoniczna koparko-ładowarka, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Niniejszy artykuł poświęcony jest analizie danych technicznych tego popularnego modelu, oferując szczegółowy przegląd jego specyfikacji, parametrów i możliwości.
Historia i ewolucja JCB 3CX
Historia JCB 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Jednak prawdziwa dominacja rozpoczęła się wraz z serią "3C". Model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Koparko-ładowarki JCB 3CX są jednymi z najpopularniejszych na świecie, a ich wybór to decyzja, która przynosi wiele korzyści.
Charakterystyka ogólna i zastosowanie
Koparko-ładowarka JCB 3CX doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. Znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
Model ten może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych. JCB 3CX łączy w sobie funkcje kopania, ładowania i przewożenia materiału, eliminując potrzebę posiadania kilku różnych maszyn.
Dane techniczne i parametry pracy JCB 3CX
W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry.

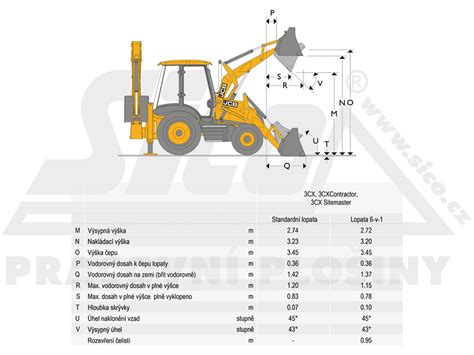

Wymiary i masa
Wymiary i wagę maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Te wymiary i waga maszyny wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach. Kluczowe dane JCB 3CX to masa operacyjna 7200 kg i udźwig ładowarki do 2500 kg.
- długość konstrukcyjna - 5620 mm;
- całkowita szerokość - 2360 mm;
- wysokość kabiny - 2780 mm;
- całkowita wysokość - 3610 mm;
- minimalny prześwit pod podporą - 370 mm;
- minimalny prześwit pod łyżką - 500 mm.
- Masa eksploatacyjna: 7 800-8 100 kg (w zależności od wyposażenia)
- Długość całkowita: ok. 5,6 m
- Szerokość całkowita: ok. 2,2-2,4 m
Parametry robocze
Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Dane techniczne koparkoładowarki JCB 3CX precyzują udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować. Specyfikacja koparkoładowarki JCB 3CX podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych.
- moc robocza - 63 kW / 85 KM;
- masa robocza - 7370 kg;
- maksymalna pojemność łyżki do kopania - 0,3 m³;
- szerokość łyżki do kopania - 60 cm;
- maksymalna pojemność łyżki do ładowania - 1 m3;
- szerokość łyżki do ładowania - 2,23 m;
- kąt obrotu łyżki - 201°;
- maksymalna głębokość kopania - 4,24 m;
- maksymalna prędkość - 37 km/h;
- maksymalna pojemność koparko ładowarka jcb 3cx - 1850 kg;
- maksymalna wysokość podnoszenia ładunku - 3,23 m;
- pojemność zbiornika - 143 l;
- podwozie - z napędem na wszystkie koła;
- skrzynia biegów - mechaniczna/półautomatyczna.
- Pojemność łyżki przedniej: ok. 1,0 m³
- Głębokość kopania ramienia tylnego (maks.): ok. 4,2-4,4 m
- Maksymalna wysokość załadunku (łyżka przednia): ok. 3,0-3,2 m
- Wyjściowe ciśnienie hydrauliczne: ok. 200-250 bar
- Wydajność pompy hydraulicznej: ok.
Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Silnik JCB 3CX
Specyfikacja koparkoładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne koparkoładowarki JCB 3CX wskazują, że JCB 3CX koparko-ładowarka może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Silnik koparki charakteryzuje się określoną mocą, momentem obrotowym i pojemnością, co przekłada się na jej zdolność do wykonywania ciężkich prac w trudnych warunkach. Producenci JCB zwracają uwagę na spełnianie norm emisji spalin (zgodnie z kolejnymi standardami Stage/Tier). W wielu modelach stosuje się autorski silnik JCB EcoMAX, który pozwala łączyć niskie zużycie paliwa z wysoką mocą i momentem obrotowym. Kluczowe dane JCB 3CX to moc silnika 55,4 kW.
JCB 3CX: charakterystyka silnika
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, a pojemność silnika wynosi 4 litry. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka.
- Typ: JCB EcoMAX (spełniający normy emisji spalin)
- Moc maksymalna: około 74 kW (100 KM)
- Maksymalny moment obrotowy: ok.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty. Dzięki temu zmniejszają się koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa. Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
Zużycie paliwa
Lle pali koparko-ładowarka jcb 3cx - 8l. Kolejna nowa funkcja - Torque Lock - pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Specjalne funkcje i technologie agregatu
- EcoRoad: W koparce JCB 3CX zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Ta funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS: Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Przesuw Boczny (Sideshift): Ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.
- TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią.
Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy.
Układ kierowniczy i podwozie
Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby:
- skręt dwóch kół - do jazdy po drogach
- skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach.
Koło kierownicy ma skok 23/4 obrotu od oporu do oporu. Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny. W ten sposób oszczędza się paliwo.
Równe koła i "psi chód"
Wszystkie 3CX i 4CX na równych kołach mają skrętne wszystkie koła. Możesz wybrać 3CX z małymi kołami z przodu, ale to zależy od tego do czego będziesz używał kopaczki. "Psi chód", czy jak kto woli "tryb kraba" to nic innego, jak tylko możliwość skrętu kół obu osi w tę samą stronę. Co to daje? Otóż daje możliwość łatwego dojazdu równolegle do elewacji, muru, płotu tudzież innych przeszkód, przy których chciałoby się pracować. Tryb Kraba sprawdza się np. przy zasypywaniu rury kanalizacyjnej. Można to zrobić jednym sprawnym ruchem. Przy odśnieżaniu to też jest wygoda, bo śnieg ucieka Ci na bok łyżki.
Zasilanie elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A /godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Kabina operatora i ergonomia
Kabina operatora w JCB 3CX koparko-ładowarka została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dane techniczne koparkoładowarki JCB 3CX wskazują na ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki. Wyposażenie kabiny obejmuje regulowany fotel, klimatyzację i system ogrzewania, co pozwala operatorowi na komfortową pracę w różnych warunkach atmosferycznych. W JCB 3CX dużą uwagę przywiązano do ergonomii i bezpieczeństwa. Kabina jest przestronna, wyciszona, a sterowanie joystickami lub tradycyjnymi dźwigniami zapewnia intuicyjną obsługę.
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna - poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Poziom hałasu generowany przez JCB 3CX koparko-ładowarka jest ważnym aspektem związanym z komfortem pracy operatora i wpływem na otoczenie. Dane techniczne koparkoładowarki JCB 3CX określają poziom hałasu emitowanego przez maszynę podczas pracy.
Główne modyfikacje koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX. Różnica między nimi polega na konfiguracji i możliwości montażu osprzętu:
- 3CX - standardowy model ze stałą ramieniem.
- 3CX Sitemaster - najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor - najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super - wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę. W chwili obecnej wszystkie 3CX Super oferowane są jedynie na 24 calowych kołach. Dodatkowo 3CXSuper należy do najmniej awaryjnych maszyn wśród całej gamy JCB.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
- ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.
Porównanie JCB 3CX i JCB 4CX z równymi kołami
Pod symbolem JCB 4CX kryje się jeden z najpopularniejszych modeli koparki na świecie. Sprzęt ten zapewnia mobilność i uniwersalność. Model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy 4CX oferuje większy udźwig i moc. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy. Jeśli pracujesz głównie w mieście, na utwardzonym terenie i potrzebujesz maksymalnej zwinności przy pracy tyłem (np. przy murach), klasyczny 3CX z przesuwem bocznym może być lepszym wyborem. JCB 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX.
Różnica między tymi maszynami jest od 15 do 35l na zbiorniku paliwa. 4CX przy pracy przodem jest o ok. 20% wydajniejszy od 3CX. Jednak przy próbie w ciężkich warunkach mimo równych kółek obydwu koparek, 3CX po prostu nie dał rady. Reasumując więc - coś za coś. 4CX pali więcej, ale mimo wszystko potrafi więcej. 4CX to już miniczołg i w zasadzie zawsze daje sobie radę.
Zalety JCB 4CX
W tym modelu koparko-ładowarki zastosowano silnik JCB EcoMAX nie wymagający systemu oczyszczania gazów spalinowych, a także wysokiej klasy olejów odpornych na wysoką temperaturę. Nie jest konieczne także używanie AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109KM) i momentu obrotowego już od 1200 obr./min., a co za tym idzie, zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego. Sześciobiegowa skrzynia w połączeniu z systemem Torquelock montowane standardowo w modelach Powershift obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.
Komfort operatorowi zapewnia niski poziom hałasu w czasie pracy. Na wyposażeniu koparki jest podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania pracujący niezależnie od silnika głównego podnoszą komfort pracy tym sprzętem. Kabina posiada klimatyzację, a nawet klimatyzowany schowek na jedzenie i co najważniejsze jest bardzo funkcjonalnie skonstruowana. System SmoothRide JCB minimalizuje przechyły w czasie jazdy. Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki. System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora. Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.
Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach, maszyny projektowane są w taki sposób aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.
Transport JCB 3CX
Transport JCB 3CX koparko-ładowarka wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu. Dane techniczne koparkoładowarki JCB 3CX precyzują długość, szerokość i wysokość maszyny w pozycji transportowej. Należy uwzględnić te wymiary, aby upewnić się, że koparko-ładowarka JCB zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych. Transport JCB 3CX wymaga specjalistycznej lawety ze względu na masę i wymiary maszyny.
Zakup, wynajem i serwis
Decydując się na zakup JCB 3CX koparko-ładowarka, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparkoładowarki JCB 3CX i historię serwisową maszyny. Opcje zakupu koparko-ładowarki JCB 3CX są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.
Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu JCB 3CX koparko-ładowarka wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
Warto pamiętać, że niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy. Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny.
Na co zwrócić uwagę przy zakupie używanej maszyny?
Używane maszyny są niezwykle trwałe, ale lata ciężkiej pracy robią swoje.
- Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
- Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
- Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.
