Przełącznik Jazdy w Koparko-ładowarce JCB 3CX: Schemat i Informacje

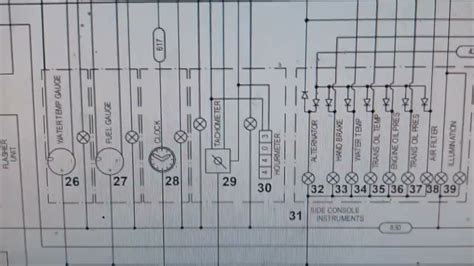

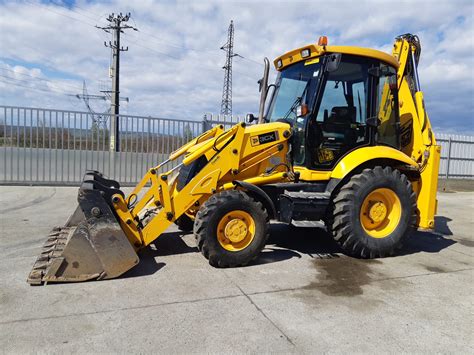

Koparko-ładowarka JCB 3CX jest wszechstronną maszyną budowlaną, a jednym z kluczowych elementów sterowania jej ruchem jest przełącznik jazdy. Zrozumienie jego budowy, funkcji oraz znaczenia kolorów jest niezbędne dla każdego operatora, aby zapewnić bezpieczną i efektywną pracę maszyny.

Budowa Przełącznika Jazdy

Przełącznik jazdy, często nazywany także wybierakiem kierunku jazdy lub dźwignią zmiany kierunku, zazwyczaj znajduje się w łatwo dostępnym miejscu dla operatora, najczęściej na kolumnie kierownicy lub jako część zespołu dźwigni sterujących. Jego konstrukcja jest prosta, ale wytrzymała, zaprojektowana do pracy w trudnych warunkach budowlanych.

Elementy Składowe Przełącznika

• Dźwignia (Rączka): Główny element, którym manipuluje operator, aby wybrać kierunek jazdy. Zazwyczaj ma ergonomiczną formę, ułatwiającą pewny chwyt.
• Mechanizm Blokujący: Zaprojektowany, aby zapobiegać przypadkowej zmianie kierunku jazdy, zwłaszcza podczas pracy ramieniem koparki. Może obejmować przycisk, zapadkę lub specjalny kształt dźwigni.
• Wewnętrzne Styki/Przełączniki: Elementy odpowiedzialne za fizyczne przełączanie sygnałów elektrycznych do układu sterowania jazdą maszyny.
• Obudowa: Wytrzymała osłona chroniąca wewnętrzne mechanizmy przed kurzem, wilgocią i uszkodzeniami mechanicznymi.

Funkcje Przełącznika Jazdy

Podstawową funkcją przełącznika jazdy jest umożliwienie operatorowi wyboru kierunku ruchu maszyny: do przodu, do tyłu lub neutralnego (postój). W bardziej zaawansowanych układach może on również sterować innymi funkcjami związanymi z jazdą.

Główne Tryby Pracy

• Jazda do Przodu (Forward): Po przesunięciu dźwigni w odpowiednią pozycję, maszyna rusza do przodu.
• Jazda do Tyłu (Reverse): Przesunięcie dźwigni w przeciwną pozycję powoduje ruch maszyny do tyłu.
• Pozycja Neutralna (Neutral): Blokuje napęd, uniemożliwiając ruch maszyny, nawet gdy silnik pracuje. Jest to pozycja bezpieczeństwa.

Dodatkowe Funkcje (w zależności od modelu)

Niektóre przełączniki jazdy w koparko-ładowarkach JCB 3CX mogą integrować dodatkowe funkcje, takie jak:

• Sterowanie Skrzynią Biegów: W niektórych wariantach, przełącznik może być powiązany z wyborem zakresu biegów (np. wolny/szybki).
• System "Powrót do Kopania" (Return to Dig): Choć zazwyczaj sterowany osobnym przyciskiem, czasem może być zintegrowany z logiką przełącznika kierunku jazdy.

Znaczenie Kolorów w Przełączniku Jazdy

Kolory używane na przełączniku jazdy oraz w jego otoczeniu mają kluczowe znaczenie dla szybkiej identyfikacji funkcji i zapewnienia bezpieczeństwa. Chociaż dokładne schematy kolorów mogą się nieznacznie różnić w zależności od roku produkcji i specyficznej konfiguracji maszyny, istnieją powszechnie przyjęte konwencje.

Typowe Przypisanie Kolorów

• Czerwony: Najczęściej oznacza pozycję neutralną lub hamulec postojowy. Czasami może być również używany do oznaczenia funkcji awaryjnych lub zatrzymania.
• Zielony: Zazwyczaj wskazuje na kierunek jazdy do przodu.
• Żółty/Pomarańczowy: Często oznacza kierunek jazdy do tyłu.
• Niebieski: Może być używany do dodatkowych funkcji, takich jak wybór trybu jazdy (np. napęd na 2 lub 4 koła) lub sterowanie skrzynią biegów.

Ważne jest, aby operator zawsze zapoznał się z oznaczeniami na konkretnej maszynie, którą obsługuje, ponieważ mogą występować lokalne lub specyficzne dla producenta warianty kolorystyczne. Warto również zwrócić uwagę na piktogramy lub napisy towarzyszące kolorowym oznaczeniom.

Bezpieczeństwo i Prawidłowe Użytkowanie

Prawidłowe korzystanie z przełącznika jazdy jest fundamentalne dla bezpieczeństwa na placu budowy. Należy pamiętać o następujących zasadach:

• Zawsze upewnij się, że maszyna jest w pozycji neutralnej przed opuszczeniem kabiny.
• Unikaj gwałtownych zmian kierunku jazdy, które mogą obciążać układ napędowy.
• Upewnij się, że dźwignia jest prawidłowo zablokowana w wybranej pozycji.

Rozwiązywanie Typowych Problemów z Przełącznikiem Jazdy i Układem Napędowym

Wielu operatorów JCB 3CX spotyka się z problemami związanymi z reakcją maszyny na przełącznik jazdy, szczególnie w kontekście utraty siły napędowej lub całkowitego braku reakcji. Oto najczęściej zgłaszane usterki i możliwe rozwiązania:

Brak Reakcji na Zmianę Kierunku Jazdy lub Słaba Siła Napędowa

Problemy z mikroprzełącznikami w manetce

Często zdarza się, że po włączeniu dowolnego biegu i przestawieniu dźwigni kierownicy na jazdę do przodu, maszyna w ogóle na to nie reaguje i stoi w miejscu, niezależnie od dodawania gazu. Przyczyną takiego zachowania zazwyczaj są uszkodzone mikroprzełączniki znajdujące się wewnątrz obudowy mocowania manetki. Zaleca się wymianę tych dwóch mikroprzełączników lub całej manetki. Oryginalne mikroprzełączniki produkowane są przez firmę CHERRY, oznaczone jako DC2, z oznaczeniem RoHS 290-0508. Koszt nowej manetki to około 800 zł. W przypadku skrzyni manualnej w manetce znajdują się dwa mikroprzełączniki, które są nierozbieralne. Manetka do systemu Power Shift jest bardziej skomplikowana i nie zaleca się jej rozbierania. Z praktyki wynika, że w 99% przypadków usterki te powodują właśnie mikroprzełączniki w obudowie manetki, co może sugerować, że cewka "nie ma siły" do załączenia jazdy.

Zabrudzony filtr na smoku

Innym często spotykanym problemem, objawiającym się nagłą utratą siły do jazdy, jest zabrudzenie filtra na smoku. Maszyna może ruszać ze zwłoką, bardzo słabo do przodu i nie mieć siły do jazdy, a na jazdę do tyłu może w ogóle nie reagować. Po zgaszeniu i ponownym uruchomieniu, objawy mogą się powtarzać. Rozwiązaniem jest spuszczenie oleju, wyczyszczenie całego smoka, wymiana filtra i zalanie oryginalnym olejem do skrzyni (ok. 14 litrów). Po takiej operacji ciśnienie na manometrze powinno wzrosnąć do ponad 11 bar, a przy lekkim dodaniu gazu do 12 bar.

Inne możliwe przyczyny elektryczne (przekaźniki, złącza, wyłączniki zaworów)

Jeżeli powyższe rozwiązania nie przynoszą rezultatu, warto sprawdzić inne elementy układu elektrycznego. Możliwe przyczyny to:

• Wyłącznik zaworów jazdy (sprzęgło): Może znajdować się w dźwigni biegów, w joysticku lub nawet w hamulcu ręcznym.
• Przekaźniki jazdy: W przypadku problemów, szczególnie w starszych maszynach (np. JCB 3CX 1997r. ze skrzynią manualną), poruszanie przekaźnikami może chwilowo przywrócić jazdę. Słyszalne "cyknięcie" przy przełączaniu kierunku jazdy (przód/tył) wskazuje, że sam przełącznik jest prawdopodobnie sprawny, a problem leży głębiej w układzie. W celu diagnostyki można porozpinać kostki od wszystkich wyłączników, a jeśli to nie pomoże, znaleźć przekaźniki od jazdy i sprawdzić, czy po ich zetknięciu lub zamianie maszyna zacznie reagować.
• Złącza i kostki: Zaleca się spryskanie wszystkich złączy i kostek na głównych wiązkach środkiem penetrującym, np. WD-40, aby poprawić przewodnictwo.
