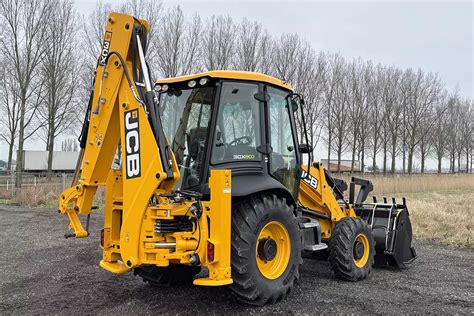

Koparko-ładowarka JCB 3CX to ikoniczna maszyna, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Ten model, który przeszedł długą drogę ewolucji, jest stale modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Niniejszy artykuł stanowi szczegółowy przegląd specyfikacji, parametrów technicznych oraz możliwości tego popularnego agregatu.

Specyfikacja techniczna i osiągi

Wydajność JCB 3CX jest ściśle powiązana z jego jednostką napędową oraz zaawansowanym układem hydraulicznym. Maszyna ta znajduje szerokie zastosowanie w projektach budowlanych, wykopaliskowych, instalacji mediów oraz kształtowaniu krajobrazu.

Tabela: Główne parametry techniczne JCB 3CX

Konstrukcja i silnik

Koparko-ładowarka posiada silnik wysokoprężny Perkins 1004-40T (4 cylindry, pojemność 4 litry). W nowszych wersjach silnik EcoMAX osiąga wysokie parametry mocy i momentu obrotowego już od 1200 obr./min. Dzięki zastosowaniu nowoczesnych technologii spalania, w wielu modelach udało się zrezygnować z filtra sadzy w układzie wydechowym, co obniża koszty eksploatacji.

Innowacyjne systemy wspierające pr

JCB 3CX Sitemaster: Dane Techniczne i Możliwości

Koparko-ładowarka JCB 3CX to ikoniczna maszyna, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Niniejszy artykuł poświęcony jest szczegółowej analizie danych technicznych tego popularnego modelu, oferując przegląd jego specyfikacji, parametrów i możliwości. Szczególną uwagę poświęcono wersji JCB 3CX Sitemaster, która jest kluczowym modelem w gamie producenta. Informacje te pomogą w wyborze odpowiedniego agregatu do prac budowlanych lub rolniczych.

Ewolucja i Popularność JCB 3CX

Koparko-ładowarka JCB 3CX przeszła długą drogę ewolucji. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Koparko-ładowarki JCB 3CX są jednymi z najpopularniejszych na świecie. Wybór koparko-ładowarki JCB 3CX to decyzja, która przynosi wiele korzyści, przede wszystkim dzięki wysokiej wydajności i uniwersalności maszyny.

Zastosowanie i Wszechstronność JCB 3CX Sitemaster

JCB 3CX Sitemaster znajduje szerokie zastosowanie w projektach budowlanych i wykopaliskowych. Jest szczególnie skuteczny w zadaniach takich jak kopanie, kopanie rowów i przenoszenie materiałów. Maszyna ta jest idealna do przygotowania terenu, kształtowania krajobrazu i instalacji mediów.

Koparko-ładowarka JCB 3CX doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. Znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być również wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.

Wersja Sitemaster 3CX oferuje wszechstronność dzięki możliwościom koparko-ładowarki, umożliwiając operatorom wykonywanie wielu zadań za pomocą jednej maszyny. Jej solidna konstrukcja zapewnia trwałość i niezawodność w wymagających środowiskach. Ponadto, maszyna charakteryzuje się doskonałą zwrotnością, dzięki czemu nadaje się zarówno do pracy w mieście, jak i na wsi.

Charakterystyka Silnika i Układu Napędowego

Specyfikacja silnika to kluczowy parametr, który wpływa na wydajność koparko-ładowarki JCB 3CX. Maszyna ta może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Starsze modele, takie jak JCB 3CX, posiadają silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych (w niektórych wersjach) i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa przy zachowaniu wysokiej wydajności. W nowszych modelach często stosuje się silniki JCB EcoMAX o mocy około 55 kW, które nie wymagają systemu oczyszczania gazów spalinowych ani AdBlue, co obniża koszty eksploatacji.

Innowacyjne Rozwiązania w Silniku

• W instalacji wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, zmniejszając koszty konserwacji.
• Filtr powietrza posiada system automatycznego czyszczenia.
• Silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach.
• Obecny jest skuteczny system chłodzenia i turbodoładowanie.
• W najnowszych modelach system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.

Układ Kierowniczy i Mobilność

Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Maszyna oferuje dwa tryby skrętu: skręt dwóch kół do jazdy po drogach oraz skręt czterech kół do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Wydajność Robocza i Hydraulika

Wydajność JCB 3CX jako ładowarki i koparki to kluczowy aspekt, decydujący o jej efektywności w pracy. Dane techniczne precyzują udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować. Specyfikacja podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych.

Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala operatorowi kopać w pobliżu maszyny, oszczędzając paliwo.

Systemy Wspomagające i Funkcje Specjalne

Koparko-ładowarki JCB 3CX są wyposażone w szereg innowacyjnych systemów, które zwiększają wydajność, bezpieczeństwo i komfort pracy:

• Torque Lock: System blokady zmiennika momentu obrotowego, który zwiększa trakcję na kołach, poprawia kontrolę maszyny i przyczynia się do oszczędności paliwa (nawet o 25%), zwłaszcza w trudnych warunkach terenowych oraz zwiększa prędkość jazdy o około 10%.
• Dyferencjał o ograniczonym poślizgu (LSD): Mechanizm zwiększający przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego przekazywanego na poszczególne koła. Zapobiega nadmiernemu zużyciu opon.
• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja obejmująca układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, co podnosi wydajność agregatu i zmniejsza zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
• System CANBUS: Ułatwia serwisowanie, informując o niezbędnych przeglądach. Maszyny są projektowane tak, aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.
• SmoothRide JCB: Minimalizuje przechyły w czasie jazdy.

Kabina Operatora, Komfort i Bezpieczeństwo

Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, co eliminuje potrzebę dodatkowego obchodzenia maszyny.

Komfort

• Ergonomia: Ergonomiczne rozmieszczenie elementów sterujących i czytelne wskaźniki. Elektrohydrauliczne joysticki umożliwiają precyzyjne sterowanie maszyną.
• Fotel: Regulowany fotel z pneumatyczną amortyzacją i zagłówkiem, podgrzewany. Joysticki obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
• Klimatyzacja i Ogrzewanie: Wbudowane systemy ogrzewania i klimatyzacji, w tym klimatyzowany schowek na jedzenie. System automatycznego ogrzewania pracuje niezależnie od silnika głównego.
• Widoczność: Ogrzewana szyba przednia i lusterka, system odmrażania. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
• Redukcja Hałasu: Dobra izolacja akustyczna i antywibracyjna, poziom hałasu wewnątrz nie przekracza 73 dB.
• Dodatki: Radio i magnetofon z dwoma głośnikami.

Bezpieczeństwo

• Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.
• Maszyna może pracować w temperaturach od -20 do +46 ℃; układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami.
• Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, co zapewnia odporność na duże obciążenia.
• System ostrzegania o pozycji stabilizatora podczas ruchu.
• Duże antypoślizgowe stopnie.
• Skrzynka narzędziowa.
• Opony zabezpieczone przed przebiciem płynem.
• Światła ostrzegawcze LED zintegrowane z dachem kabiny ostrzegają o ruchu maszyny i spełniają przepisy bezpieczeństwa na placu budowy.
• Osłony stabilizatorów z wytrzymałego tworzywa odpornego na ścieranie minimalizują uszkodzenia podczas rozstawiania na kostce brukowej czy asfalcie.

Dane Techniczne JCB 3CX i 3CX Sitemaster

Poniżej przedstawiono ogólne parametry techniczne koparko-ładowarki JCB 3CX. Należy pamiętać, że konkretne wartości mogą się różnić w zależności od wersji i roku produkcji. Wersja Sitemaster wyróżnia się często zwiększonymi możliwościami, zwłaszcza w zakresie głębokości kopania dzięki ramieniu teleskopowemu.

Wymiary JCB 3CX (szczegóły)

Osprzęt i Zastosowania Dodatkowe

Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, co znacznie zwiększa jej wszechstronność. Wśród nich znajdują się:

• Różnego rodzaju łyżki (w tym wzmocniona łyżka koparkowa o szerokości 600 mm oraz uniwersalna łyżka szczękowa „6 w 1”, która kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy).
• Widły.
• Młoty hydrauliczne (w tym niezawodne urządzenie do kucia, idealnie dopasowane do maszyn JCB).
• Sprzęt wiertniczy.
• Frezy.
• Łyżki uchylne, obrotnice, chwytaki i wiele innych specjalistycznych narzędzi.

Dzięki szybkozłączom mechanicznym lub hydraulicznym (np. szybkozłącze ładowarkowe hydrauliczne z widłami), operator może bardzo szybko i bezpiecznie przyłączać i demontować osprzęt bez opuszczania kabiny.

Za pomocą tylnej łyżki operator koparki może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.

Zasilanie Elektryczne

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Koparka jest wyposażona w kompletną instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Na wyposażeniu znajdują się:

• Akumulator o pojemności 115 A/godz., prawie nie wymagający konserwacji.
• Generator prądu przemiennego o mocy 75 A.
• Oświetlenie: 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
• Przyrządy kontrolno-pomiarowe: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar.
• Audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Główne Modyfikacje Koparko-Ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami montażu osprzętu:

• 3CX - standardowy model ze stałym ramieniem.
• 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m. Jest to mocna i niezwykle wydajna maszyna budowlana, często określana jako 3CX PLUS.
• 3CX Contractor - najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

Transport i Serwisowanie

Transport JCB 3CX wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu. Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu; należy uwzględnić długość, szerokość i wysokość maszyny w pozycji transportowej, aby upewnić się, że zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.

Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny. Dostęp do części zamiennych i serwisu jest kluczowy dla utrzymania maszyny w doskonałej kondycji. Łatwy serwis jest zapewniony dzięki konstrukcji i umiejscowieniu silnika, które gwarantują szybki dostęp do wszystkich węzłów i agregatów.

Zakup czy Wynajem JCB 3CX?

Decydując się na JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne koparko-ładowarki oraz historię serwisową. Opcje zakupu są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.

Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem, szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania. Firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników, takich jak cena maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw w przypadku zakupu, oraz opłata za wynajem (zależna od czasu trwania i specyfikacji) w przypadku wynajmu. Należy również uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.

JCB 3CX kontra JCB 4CX: Krótkie Porównanie

Często pojawia się pytanie o różnice między modelami JCB 3CX i 4CX. Model JCB 3CX jest bardziej kompaktowy i zwrotny, co czyni go idealnym wyborem do prac w ograniczonych przestrzeniach lub w miastach, gdzie wymagana jest maksymalna zwinność przy pracy tyłem. JCB 4CX oferuje natomiast większy udźwig i moc, jest przeznaczony do cięższych zadań i pracy w trudniejszym terenie. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy. Należy pamiętać, że JCB 4CX jest zazwyczaj droższy w utrzymaniu ze względu na bardziej skomplikowany układ napędowy i większe opony. Wiele części silnikowych (zależnie od rocznika) i niektóre elementy wyposażenia kabiny mogą być takie same dla obu modeli.
