Usterki i diagnostyka JCB 3CX: Dławienie silnika i emisja spalin

Właściciele koparko-ładowarek JCB 3CX często borykają się z problemami dotyczącymi pracy silnika, które objawiają się dławieniem pod obciążeniem hydraulicznym oraz nietypowym kolorem spalin. Rozpoznanie przyczyny wymaga systematycznej diagnostyki, począwszy od obserwacji objawów, po szczegółowe testy poszczególnych układów maszyny.

Dławienie silnika pod obciążeniem hydraulicznym

Jednym z najczęściej zgłaszanych problemów jest dławienie silnika podczas aktywacji funkcji hydraulicznych. Objawy te mogą występować zarówno przy użyciu osprzętu przedniego, jak i tylnego. Przykładowo, dławienie obserwuje się przy otwieraniu i wysypywaniu szczęki przedniej łyżki, a w skrajnych przypadkach silnik może nawet zgasnąć, gdy hydraulika osiągnie kres ruchu. Podobne symptomy pojawiają się przy zamykaniu podpór tylnych, otwieraniu łyżki tylnej oraz podczas obrotu w prawo i w lewo. Co ciekawe, problem ten często znika lub jest znacznie mniej odczuwalny po wciśnięciu tzw. "żółwia" (wolniejsze obroty/tryb pracy). Jest również zauważalne, że podczas pracy tyłem na biegu jałowym maszyna pracuje poprawnie, lecz po zwiększeniu obrotów silnika do około 1500 obr./min, ponownie dochodzi do dławienia.

Tego typu zachowanie silnika często wskazuje na problemy z układem hydraulicznym, w którym ciśnienie może być zbyt wysokie, lub z samym silnikiem, który nie jest w stanie dostarczyć wystarczającej mocy do napędzania pompy hydraulicznej. Kluczowe jest weryfikacja i regulacja ciśnień w układzie hydraulicznym.

Rozpoznawanie problemów po kolorze spalin

Kolor dymu wydobywającego się z rury wydechowej jest cenną wskazówką diagnostyczną, choć, jak zauważają doświadczeni mechanicy, samo to nie wystarcza do postawienia jednoznacznej diagnozy i zawsze wymaga dalszych badań.

Czarny dym

Czarny dym z silnika koparki zazwyczaj świadczy o niepełnym spalaniu paliwa. Może to być spowodowane następującymi czynnikami:

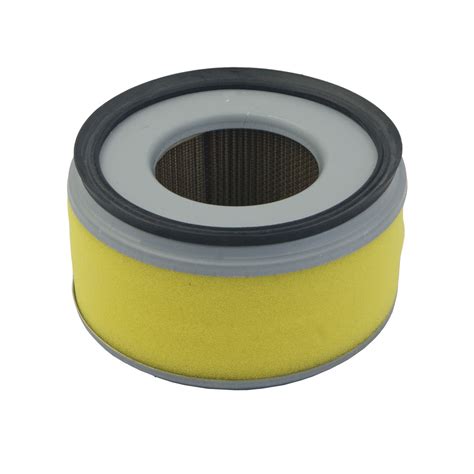

• Zablokowany filtr powietrza: Niewystarczająca ilość powietrza dostającego się do silnika uniemożliwia pełne spalenie paliwa w komorze spalania.
• Zbyt mały luz zaworowy silnika: Może prowadzić do niedostatecznego napełnienia cylindrów powietrzem, co pogarsza spalanie.
• Problemy z pompą wtryskową lub wtryskiwaczami: Zbyt wysokie ciśnienie zasilania paliwem z pompy oleju napędowego, słaba atomizacja wtryskiwaczy lub ich kapanie skutkują nieefektywnym spalaniem.
• Niewystarczające ciśnienie w cylindrze: Słaba kompresja prowadzi do nieefektywnego spalania.
• Przepuszczalność oleju do turbosprężarki: Olej dostający się do turbosprężarki, poddany wysokiej temperaturze spalin, może powodować czarny dym na wlocie powietrza.
• Awaria hydraulicznego układu sterowania: Jeśli czarnemu dymowi towarzyszy "zablokowanie" koparki, może to być wynik zbyt dużego ciśnienia w układzie hydraulicznym, które nadmiernie obciąża silnik.

W przypadku JCB 3CX z 2008 roku, która po małym remoncie zaczęła intensywnie kopcić na czarno i tracić moc, właściciel zgłaszał, że maszyna "ledwo jedzie" i "zarąbana cała okolica w dymie". Jest to klasyczny przykład objawów wskazujących na wyżej wymienione problemy. Ważne jest, aby dokładnie sprawdzić wszystkie filtry maszyny, w tym filtr powietrza, filtry paliwa (zgrubny, dokładny), filtry oleju silnikowego i hydraulicznego.

Niebieski dym

Niebieski dym z wydechu jest jednoznacznym sygnałem spalania oleju silnikowego. Olej może dostawać się do komory spalania na kilka sposobów:

• Zużyte pierścienie tłokowe: Szczególnie pierścienie zgarniające, które nie usuwają efektywnie oleju ze ścianek cylindrów.
• Zużyte uszczelniacze zaworowe: Olej przecieka przez uszczelnienia zaworów do komory spalania.
• Uszkodzona turbosprężarka: Olej z systemu smarowania turbiny może przedostawać się do układu dolotowego lub wydechowego.
• Nieszczelne podkładki pod wtryskiwaczami: Rzadziej, ale mogą powodować przedostawanie się oleju lub paliwa do niewłaściwych miejsc.

Towarzyszące temu objawy to często zwiększone zużycie oleju, a czasem również słaba moc i trudności z rozruchem na zimno. Dmuchanie i chlapanie z wlewu oleju ("para z odmy") wskazuje na nadmierne ciśnienie w skrzyni korbowej, co jest często skutkiem zużycia pierścieni tłokowych lub cylindrów.

Szary/Biały dym

Szary lub biały dym, często towarzyszący zapachowi niedopalonego paliwa, jest typowy dla silników, w których paliwo nie jest prawidłowo spalane, ale niekoniecznie z powodu braku powietrza (jak w przypadku czarnego dymu), lecz raczej z powodu problemów z zapłonem lub niewłaściwym rozpyleniem. Przyczyny mogą obejmować:

• Zimny silnik: Na zimno diesel może produkować biały/szary dym, który powinien zaniknąć po rozgrzaniu.
• Zbyt wcześnie ustawiony zapłon: "Kopcenie na siwo to może być mocno wyprzedzony zapłon."
• Problemy z układem paliwowym: Niskie ciśnienie wtrysku, nieprawidłowe działanie wtryskiwaczy (zamiast rozpylać, "sikają" paliwem), zapowietrzanie się układu paliwowego.
• Niska kompresja: Niska temperatura sprężania utrudnia samozapłon paliwa.

Jeżeli silnik dobrze pali, ale kopci na siwo i ma brak mocy, wyprzedzony zapłon jest jednym z pierwszych podejrzanych.

Kompleksowa diagnostyka i potencjalne przyczyny

Skuteczna diagnostyka problemów z JCB 3CX wymaga systematycznego podejścia do wielu układów maszyny.

Układ paliwowy i wtryskowy

• Pompa wtryskowa: Jeśli pompa nie była ruszana podczas remontu, jest to bardzo prawdopodobne źródło problemów. Należy sprawdzić jej wydajność, ciśnienie tłoczenia i ogólny stan. "Dopóki nie wykluczysz pompy, to raczej nic wiele nie uradzimy."
• Wtryskiwacze: Sprawdzenie ciśnienia otwarcia wtryskiwaczy i jakości rozpylania paliwa. W Perkinsach ciśnienie to może wynosić od 250 do 300 atm, w zależności od modelu i oznaczenia wtryskiwacza. Wymiana samych końcówek wtrysków bez kompleksowego sprawdzenia może nie rozwiązać problemu.
• Filtry paliwa: Regularna wymiana filtra zgrubnego i dokładnego jest podstawą. Zapchane filtry mogą ograniczać dopływ paliwa, prowadząc do utraty mocy i dławienia.
• Pompka wstępna paliwa: Może być przyczyną zapowietrzania się układu i niestabilnej pracy silnika.

Układ dolotowy i wydechowy

• Filtr powietrza: Zablokowany filtr drastycznie ogranicza dopływ powietrza, prowadząc do niedostatecznego spalania i czarnego dymu.
• Turbosprężarka: Należy sprawdzić stan turbiny, czy nie ma luzów, uszkodzeń, oraz czy nie przepuszcza oleju. Wadliwa turbina była już źródłem problemów z ubytkami oleju.

Mechanika silnika

• Kompresja cylindrów: Mimo że maszyna "pali od strzała", nie zawsze oznacza to dobrą kompresję, zwłaszcza gdy nie ma mrozów. Słaba kompresja to utrata mocy i nieefektywne spalanie. Ważne jest zmierzenie wartości kompresji na każdym cylindrze.
• Luzy zaworowe: "Luzy zaworowe są świeżo ustawione, więc to wykluczam". Jednak ich ponowna kontrola po pewnym czasie eksploatacji jest zawsze dobrym pomysłem.
• Rozrząd i początek tłoczenia: Niezwykle ważne jest dokładne sprawdzenie ustawienia rozrządu i początku tłoczenia. "Może jakieś koło się obróciło na wałku, też były takie przypadki."
• Tuleje cylindrowe i pierścienie tłokowe: "Wsadzanie nowych pierścieni przy starych tulejach to było dobre na chwilę (...) to druciarnia." Tuleje, nawet jeśli wyglądają dobrze i nie mają widocznego progu, mogą mieć owalizację. Wymiana samych pierścieni bez honowania cylindrów jest często nieskuteczna, ponieważ nowe pierścienie nie docierają się prawidłowo, co prowadzi do szybkiego powrotu problemów z kompresją i spalaniem oleju.
• Głowica silnika: Jeśli głowica była robiona, należy upewnić się, że było to kompleksowe działanie, a nie tylko "zabielenie". Wymiana zaworów i ich docieranie jest kluczowe.
• Uszczelniacze zaworowe: Mogą być przyczyną spalania oleju.

Układ hydrauliczny

• Ciśnienia w układzie: Należy sprawdzić i wyregulować ciśnienia w całym układzie hydraulicznym. Zbyt wysokie ciśnienie może nadmiernie obciążać silnik, prowadząc do jego dławienia, nawet jeśli sam silnik jest sprawny.
• Elementy sterujące: Usterki w hydraulicznym układzie sterowania mogą powodować nadmierne obciążenie i dławienie silnika, któremu może towarzyszyć czarny dym.

Znaczenie prawidłowego remontu

Wiele problemów z silnikami JCB 3CX, szczególnie tych pojawiających się po "małym remoncie", wynika z nieprawidłowo przeprowadzonych napraw. "Nie lubię patentów typu nowe pierścienie na zużytą gładź tulei. Nowy pierścień dociera oraz układa się tylko raz do tulei." Wymiana samych pierścieni bez odpowiedniego przygotowania cylindrów (np. honowanie) jest krótkotrwałym rozwiązaniem, które nie przywraca pełnej sprawności silnika. Cylinder może nie mieć widocznych progów, ale posiadać owal, co uniemożliwia prawidłowe ułożenie pierścieni. Kompleksowy remont powinien obejmować dokładną weryfikację wszystkich elementów, a nie tylko tych, które "wyglądają dobrze".

Pierwsze kroki diagnostyczne

Zanim poniesiesz niepotrzebne koszty, zaleca się wykonanie następujących kroków:

1. Dokładne sprawdzenie filtrów: Powietrza, paliwa (oba), oleju silnikowego.
2. Weryfikacja układu paliwowego: Stan pompy wtryskowej, wtryskiwaczy (ciśnienie, rozpylanie), drożność przewodów, brak zapowietrzania.
3. Kontrola rozrządu i początku tłoczenia: Upewnienie się, że wszystkie elementy są prawidłowo ustawione.
4. Pomiar ciśnień w układzie hydraulicznym: Upewnienie się, że nie ma nadmiernego obciążenia silnika z tego tytułu.
5. Sprawdzenie turbosprężarki: Stan wirnika, brak luzów, brak wycieków oleju.
6. Pomiar kompresji cylindrów: Nawet jeśli silnik dobrze odpala, pomiar może wykazać ukryte problemy.
7. Weryfikacja historii maszyny: "A jak maszyna zachowywała się przed remontem? Może wcześniej ktoś coś grzebał zanim sprzęt trafił do Ciebie." Poznanie pełnej historii serwisowej może pomóc w identyfikacji źródła problemu.
