Układ hamulcowy w każdej maszynie budowlanej, w tym w koparko-ładowarce JCB 3CX, to najważniejszy system bezpieczeństwa, od którego zależy życie operatora i osób postronnych. Jego sprawność jest absolutnie bezdyskusyjna. Aby hamulce działały skutecznie i pewnie, konieczna jest ich regularna kontrola i właściwa konserwacja.
Wprowadzenie: Rola Układu Hamulcowego
Układ hamulcowy odpowiada za kontrolowane wytracanie prędkości pojazdu, skracanie drogi hamowania i utrzymanie pełnej kontroli nad maszyną w sytuacjach awaryjnych. Jego sprawność decyduje o bezpieczeństwie operatora oraz innych uczestników ruchu. Nawet niewielkie zużycie klocków, tarcz czy płynu hamulcowego może znacząco obniżyć skuteczność hamowania. Dlatego regularna diagnostyka i szybka reakcja na pierwsze objawy usterek są kluczowe.
Rodzaje Układów Hamulcowych w Ciężkim Sprzęcie
W ciężkim sprzęcie, od koparko-ładowarek JCB po wielkie ładowarki kołowe, spotykamy głównie dwa typy hamulców zasadniczych (roboczych): tradycyjne hamulce tarczowe oraz znacznie potężniejsze, mokre hamulce wielotarczowe zintegrowane z mostem napędowym. Warto również wspomnieć o hamulcach bębnowych, które choć starsze, nadal są stosowane w niektórych pojazdach.
Hamulce Tarczowe

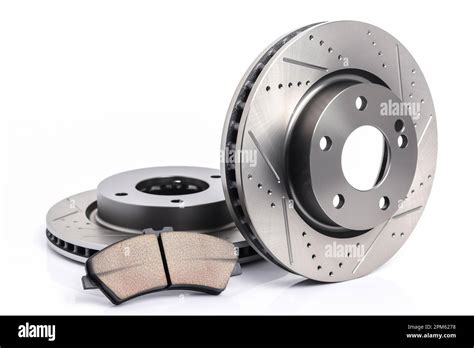

Jest to najpopularniejszy rodzaj układu hamulcowego. Układ składa się z tarczy hamulcowej przymocowanej do piasty koła oraz zacisku z tłoczkami i klockami hamulcowymi. Naciśnięcie pedału hamulca powoduje wzrost ciśnienia w układzie, tłoczki w zacisku wysuwają się i dociskają klocki do tarczy, spowalniając maszynę. Klocek to zaawansowany kompozyt, składający się z metalowej płytki nośnej, warstwy tłumiącej drgania oraz mieszanki ciernej.
- Zalety: duża skuteczność, lepsze chłodzenie, precyzyjne działanie.
- Wady: większa ekspozycja na zabrudzenia i korozję.
Mokre Hamulce Wielotarczowe Zintegrowane z Mostem Napędowym

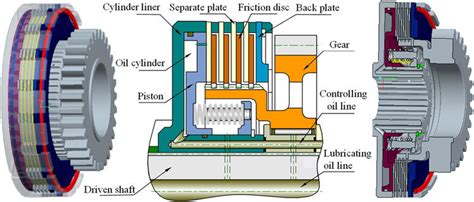

Ten typ hamulca jest często spotykany w maszynach budowlanych, takich jak JCB 3CX. Cały mechanizm jest zamknięty wewnątrz mostu napędowego i zanurzony w oleju. Działa jak sprzęgło w skrzyni Powershift - składa się z pakietu naprzemiennie ułożonych tarczek ciernych (z okładziną) i przekładek stalowych. Naciśnięcie pedału hamulca powoduje, że tłok hydrauliczny ściska ten pakiet, generując potężną siłę hamowania.
Przed montażem, nowe tarczki cierne muszą być zanurzone w oleju przekładniowym na minimum 24 godziny. Ten proces pozwala okładzinie w pełni nasiąknąć olejem.
Budowa i Zasada Działania Układu Hamulcowego
Elementy Składowe
Podstawowe elementy układu hamulcowego, które zapewniają jego prawidłowe funkcjonowanie, to:
- Pedał hamulca / dźwignia hamowania - element inicjujący proces hamowania.
- Pompa hamulcowa - generuje ciśnienie w układzie hydraulicznym.
- Przewody i elastyczne węże hamulcowe - transportują płyn hamulcowy do zacisków.
- Zaciski hamulcowe - dociskają klocki do tarczy.
- Klocki hamulcowe - elementy cierne współpracujące z tarczą.
- Tarcze hamulcowe - obracające się wraz z kołem, wytracające prędkość.
- Płyn hamulcowy - medium przenoszące ciśnienie w układzie.
W nowoczesnych pojazdach układ hamulcowy może być także wspierany przez systemy elektroniczne, takie jak ABS, EBD czy ASR.
Jak Działa Układ Hamulcowy?
Proces hamowania działa według prostego schematu:
- Operator naciska pedał hamulca.
- Pompa hamulcowa zwiększa ciśnienie płynu w przewodach.
- Ciśnienie dociera do zacisków lub cylindrów hamulcowych.
- Klocki (lub szczęki) dociskają się do tarczy (lub bębna).
- Powstaje tarcie, które wytraca prędkość pojazdu.
Kluczowym elementem układu jest płyn hamulcowy. Musi on zachować właściwości nawet przy wysokich temperaturach, aby przekaz siły był precyzyjny.
Płyn Hamulcowy w JCB 3CX: Klucz do Bezpieczeństwa
Wiele koparko-ładowarek, w tym JCB 3CX, używa specjalnego oleju mineralnego LHM, a nie standardowego płynu DOT. Zastosowanie niewłaściwego płynu zniszczy wszystkie uszczelnienia w układzie, co może prowadzić do poważnych awarii i zagrożenia bezpieczeństwa.
Najczęstsze Usterki i Problemy w Układzie Hamulcowym JCB 3CX
Niezależnie od typu hamulców, regularne monitorowanie ich stanu jest niezbędne. Poniżej przedstawiamy najczęstsze usterki i ich objawy:
Wyciek Płynu Hamulcowego
Jednym z poważniejszych problemów jest ucieczka płynu hamulcowego ze zbiorniczka. Jeśli dolewany płyn wystarcza tylko na kilka godzin, należy szukać przyczyny wycieku. Często pada uszczelnienie pompki i cały olej leci do serwa, które czasem zasysa ten olej. W takim przypadku należy wykręcić pompki i zajrzeć do serwa. Jeśli tam jest olej, zaleca się wymianę pompki na oryginał, ponieważ "chytry dwa razy traci" i szkoda czasu oraz pieniędzy na niepewne zamienniki. Jeżeli w serwie jest sucho, problem może leżeć w uszczelnieniu w moście.
W przypadku braku hamulca w lewym kole, nawet po wymianie pomp hamulcowych, nowych tarcz i uszczelniaczy, oraz stwierdzeniu małego wypływu płynu podczas odpowietrzania, problem może wskazywać na dalsze nieszczelności lub niewłaściwe odpowietrzenie.
Dla koparek z około 2000 roku, wyciek płynu z układu hamulcowego do tylnego mostu to poważna usterka. Hamulce są wówczas umiejscowione przy dyfrze, a do ich naprawy często trzeba odkręcać pochwy półosi napędowych, co jest pracochłonnym zadaniem wymagającym specjalistycznej wiedzy i schematu tylnego mostu.
Problemy z Klockami i Tarczami Hamulcowymi
- Piszczące lub trące hamulce: Najczęściej świadczą o zużytych klockach, brudzie lub nierównych tarczach.
- Dłuższa droga hamowania: Może być spowodowana zużytymi tarczami/klockami lub zapowietrzeniem układu.
- Pulsowanie pedału: Często wskazuje na zwichrowane tarcze hamulcowe.
- Miękki pedał hamulca: Symptom nieszczelności układu lub zapowietrzenia.
- Ściąganie maszyny przy hamowaniu: Może oznaczać nierównomierne działanie zacisków, różne tarcie klocków lub różne ciśnienie w przewodach.
- Zeszklenie klocków: Jest to częsty błąd operatora, wynikający z długotrwałego, lekkiego hamowania podczas zjazdów ze wzniesień.
Problemy Specyficzne dla Mokrych Hamulców
- Opiłki w oleju mostu: To kluczowy wskaźnik diagnostyczny, sygnalizujący zużycie elementów ciernych.
- Przegrzewanie się oleju: Może świadczyć o ciągłym, lekkim tarciu w pakiecie hamulcowym, np. z powodu nieprawidłowej regulacji lub uszkodzenia.
Hydraulic Brakes
Diagnostyka i Konserwacja Układu Hamulcowego
Regularna konserwacja i diagnostyka układu hamulcowego są niezbędne dla zachowania optymalnej wydajności hamowania i bezpieczeństwa maszyn JCB 3CX.
Kontrola Wizualna
- Kontrola grubości klocków, tarcz i szczęk.
- Sprawdzenie korozji przewodów i zacisków.
- Ocena poziomu i koloru płynu hamulcowego (mętna lub ciemna ciecz wymaga wymiany).
- Przy każdej wymianie klocków należy dokładnie sprawdzić stan osłon przeciwpyłowych i uszczelnień tłoczków, aby zapobiec wyciekom z zacisku.
Jazda Próbna
- Sprawdzenie reakcji pedału.
- Ocena kierunku jazdy przy hamowaniu.
- Nasłuch odgłosów tarcia lub stuków.
Test Ciśnienia i Szczelności
Zapowietrzony układ lub słaba praca pompy wpływają bezpośrednio na skuteczność hamowania - dlatego w serwisach często wykonuje się testy ciśnienia i szczelności.
Wymiana i Serwis
- Wymiana klocków hamulcowych: Co 10-25 tys. km (w zależności od stylu jazdy), absolutnie zawsze parami.
- Wymiana płynu hamulcowego: Co 2 lata lub po zauważeniu ciemnienia.
- Czyszczenie i smarowanie zacisków: Minimalizuje ryzyko ich „zapiekania”.
- Kontrola tarcz: Pomiar bicia bocznego i minimalnej grubości.
- Odpowietrzanie układu: Konieczne po każdej ingerencji w hydraulikę.
Profilaktyka i Dobre Praktyki
- Unikaj gwałtownego przegrzewania hamulców (np. długie zjazdy - hamowanie silnikiem).
- Regularnie sprawdzaj stan klocków i tarcz - szybka reakcja wydłuża życie całego układu.
- Kontroluj szczelność przewodów i zacisków.
- Wymieniaj płyn według harmonogramu - jego właściwości pogarszają się z czasem.
Hamulec Postojowy
Hamulec postojowy to hamulec pomocniczy, używany do zabezpieczenia maszyny na postoju. Jego sprawność jest równie ważna dla bezpieczeństwa, szczególnie na nierównym terenie.
Podsumowanie i Oferta Części Zamiennych
Sprawność hamulców to priorytet w każdej maszynie budowlanej. Regularny serwis i stosowanie wysokiej jakości części to podstawa bezpieczeństwa. W ofercie firm specjalizujących się w częściach do maszyn budowlanych można znaleźć wszystko, co potrzebne do serwisu układu hamulcowego: od klocków i tarcz hamulcowych, przez zestawy tarczek do mokrych hamulców, aż po zestawy uszczelnień do zacisków marki VICORTEX. Pamiętaj też o czystym oleju i filtrach, np. marki REDX.
