Problemy z ustawieniem pompy wtryskowej w silnikach JCB 3CX, szczególnie w modelach z silnikiem TCA-74 stosowanym w koparko-ładowarkach JCB 4CX, mogą być złożone. Niniejszy artykuł ma na celu przybliżenie procesu ustawienia pompy wtryskowej, uwzględniając różne scenariusze i potencjalne trudności napotykane przez użytkowników.
Typowe problemy i objawy
Jednym z podstawowych problemów, który może prowadzić do konieczności interwencji przy pompie wtryskowej, jest uszkodzenie mechaniczne silnika. W przypadku obrócenia panewki na korbowodzie, wał korbowy wymaga szlifu, co często wiąże się z demontażem i ponownym montażem wielu podzespołów, w tym pompy wtryskowej. Innym objawem mogą być problemy z uruchomieniem silnika, stukanie, czy nieprawidłowa praca, manifestująca się np. białym lub szaro-niebieskim dymem z wydechu i trudnościami w osiąganiu obrotów.
Niebieski dym z wydechu, często kojarzony ze spalaniem oleju silnikowego, może być również wynikiem nieprawidłowo ustawionego kąta wtrysku lub lejących wtrysków. W przypadku silników Perkinsa, dystrybutorzy tacy jak BU Power mogą zaoferować profesjonalną pomoc w diagnozie i naprawie takich problemów.
Podstawy ustawienia pompy wtryskowej
W przypadku silników Perkinsa z rotacyjną pompą wtryskową Delphi-Lucas, kluczowe jest prawidłowe ustawienie rozrządu i kąta wtrysku. Wiele z tych silników, szczególnie te z pompami Delphi-Lucas, wymaga ustawienia pompy w pozycji "0" (GZP - Górne Martwe Położenie Tłoka) przed demontażem, a następnie zablokowania jej specjalną śrubą w korpusie pompy. Brak takiego zabezpieczenia w kole zębatym pompy może stanowić wyzwanie.
Metody ustawienia zapłonu
Istnieją dwie główne metody ustawienia zapłonu w silnikach Diesla:
- Ustawienie statyczne: Polega na zgraniu nacięć na pompie wtryskowej z nacięciami na elemencie obudowy kół rozrządu. To nacięcie gwarantuje wstępne, fabryczne wyprzedzenie wtrysku względem GMP (Górnego Martwego Położenia). W przypadku pomp firmy Bosch, do ustawienia zapłonu statycznego można użyć czujnika zegarowego.
- Ustawienie dynamiczne: Umożliwia precyzyjne dostosowanie kąta zapłonu, uwzględniając zużycie elementów, takich jak koła zębate. W tym celu często stosuje się lampę stroboskopową do Diesla, która pomaga również w ocenie działania przyspieszacza kąta wtrysku w pompie.
Należy pamiętać, że rozrząd w silniku służy przede wszystkim do sterowania zaworami i jest odrębnym elementem pracy silnika w stosunku do ustawienia zapłonu.
Procedura ustawienia pompy wtryskowej w JCB 3CX
W przypadku silników JCB 444 stosowanych w 3CX, wał korbowy posiada blokadę pod kołem pasowym, w którą wchodzi wiertło o średnicy 6 mm. Nowa pompa wtryskowa często jest fabrycznie zablokowana na pierwszym tłoku za pomocą przesuwnej blaszki.
Ustawienie wału korbowego
Aby ustawić wał korbowy, należy zlokalizować złotą śrubę pod kołem pasowym i wsunąć w nią wiertło 6 mm. To zabezpiecza wał w odpowiedniej pozycji.
Ustawienie pompy wtryskowej
Jeśli nowa pompa jest zablokowana, należy upewnić się, że blokada jest prawidłowo założona. W przypadku braku blokady lub jej luźnej pozycji, może to oznaczać, że pompa nie jest ustawiona na pierwszym tłoku (pozycja "0"). Wałek pompy powinien dać się obracać.

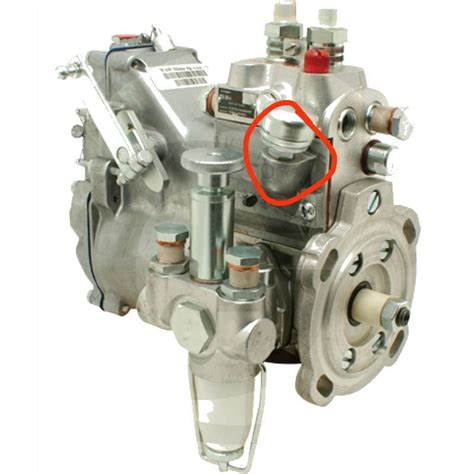

W pompach rotacyjnych z "pośrednim zabierakiem", mocowanym na 4 śruby, regulacja momentu wtrysku odbywa się na tych śrubach oraz na "fasolkach" w kole zębatym pompy. Duży, piąty otwór służy do blokowania pompy w pozycji "0".
Jeśli pompa posiada klin na wałku, należy włożyć klin w odpowiednie wycięcie w kole rozrządu. W przypadku piasty na cztery śruby, ustawienie odbywa się poprzez piąty otwór z "fasolką" koła zębatego rozrządu.
Weryfikacja prawidłowości ustawienia
Po zamontowaniu pompy i ustawieniu rozrządu, można dokonać wstępnej weryfikacji zapłonu. Należy:
- Wykręcić rurkę wtryskową od pierwszego cylindra.
- Ustawić ją otworem do góry.
- Obracać wałem korbowym, aż w rurce zacznie drgać paliwo (przy włączonym zapłonie).
- Sprawdzić pozycję tłoka pierwszego cylindra. Powinien on zbliżać się do GMP (TDC - Top Dead Center).
Jest to metoda mało dokładna, ale pozwala ocenić, czy zapłon nie jest całkowicie rozregulowany. Bardziej precyzyjne metody wymagają specjalistycznego sprzętu.
Ustawianie początku wtrysku pompa Lucas CAV
Profesjonalizm w naprawach
W przypadku skomplikowanych napraw, takich jak te dotyczące silników JCB, zaleca się powierzenie zadania specjalistom. Doświadczenie w naprawach starszych generacji silników nie zawsze przekłada się na znajomość nowszych konstrukcji. Nieudolna naprawa może prowadzić do znacznie większych kosztów, sięgających nawet dziesiątek tysięcy złotych.
Wielu użytkowników dzieli się negatywnymi doświadczeniami z serwisami, co podkreśla wagę wyboru odpowiedniego warsztatu. W przypadku problemów z silnikami Perkinsa, warto rozważyć kontakt z autoryzowanymi dystrybutorami, takimi jak BU Power, którzy dysponują odpowiednią wiedzą i zapleczem technicznym.
