Uszczelka pod głowicą: objawy, przyczyny i wymiana

Uszkodzenie uszczelki pod głowicą to jedna z poważniejszych usterek silnika, budząca prawdziwy niepokój u wielu kierowców. Ten niewielki, lecz niezwykle istotny element, znany także jako uszczelka głowicy cylindrów, pełni kluczową funkcję w każdym silniku spalinowym. Choć sama uszczelka jako część zamienna często nie jest szczególnie kosztowna, to sytuacja diametralnie się zmienia, gdy poznajemy koszt jej wymiany. Szybka i trafna diagnoza problemu jest absolutnie kluczowa, aby ograniczyć koszty naprawy i zapobiec poważniejszym awariom jednostki napędowej.

Czym jest uszczelka pod głowicą i dlaczego jest tak ważna?

Uszczelka pod głowicą (UPG) to niezwykle istotny element każdego silnika spalinowego. Zamontowana jest między głowicą a blokiem silnika, stanowiąc bardzo specjalistyczne uszczelnienie w miejscu połączenia tych dwóch kluczowych części. Jej głównym zadaniem jest zapewnianie całkowitej szczelności oraz oddzielanie od siebie krążących płynów, tj. oleju silnikowego, płynu chłodzącego oraz gazów spalinowych z cylindrów. Dzięki temu zapobiega ich mieszaniu się. Prawidłowo działająca uszczelka pod głowicą jest zatem niezbędna dla sprawnej i długotrwałej pracy jednostki napędowej.

Uszczelka jest narażona w trakcie pracy na działanie bardzo wysokich temperatur (do kilkuset stopni Celsjusza) i bardzo dużego ciśnienia (spalin, płynów). Musi wytrzymać ekstremalne warunki panujące w komorach spalania, zapewniając szczelność układów chłodzenia, spalania i smarowania, tak aby nie zakłócały wzajemnie swojej pracy. Skręcenie dwóch metalowych elementów, jakimi są blok i głowica, nie zapewnia wystarczającej szczelności, dlatego obecność uszczelki jest kluczowa.

Konstrukcja uszczelki głowicy

Uszczelka najczęściej wykonana jest z cienkiej blachy stalowej lub ze stopów miedzi, z pokryciem z tworzywa sztucznego. Gwarantuje to jej wytrzymałość mechaniczną i termiczną, elastyczność i odpowiednie przyleganie do uszczelnianych powierzchni. Szkielet uszczelki głowicy stanowi cieniutka blacha stalowa o grubości około 0,3 mm. Na blachę nakładany jest kompozyt oraz warstwa z miękkiego tworzywa, które zapewnia lepsze przyleganie uszczelki do powierzchni głowicy oraz bloku silnika. Otwory okalające cylindry są uszczelniane opaską z blachy. Dodatkowo na brzegach kanałów olejowych i wodnych wklejane są uszczelnienia z elastomerów o odpowiednich właściwościach. Opisana powyżej konstrukcja uszczelki zapewnia jej dobre właściwości i wysoką trwałość, ale jak w każdym uszczelnieniu, z czasem może dojść do przecieku.

Główne przyczyny uszkodzenia uszczelki pod głowicą

Awaria uszczelki pod głowicą może mieć kilka przyczyn. Na uszczelkę działa skrajnie wysokie ciśnienie, temperatura oraz środki chemiczne. Materiały, z których wykonuje się uszczelki, nie są wieczne, dlatego w każdym silniku, prędzej czy później, dojdzie do zużycia się tego elementu. Długotrwałe narażenie na ekstremalne warunki to podstawowa przyczyna awarii UPG. Choć nie da się tego całkowicie uniknąć, odpowiedni serwis i obsługa samochodu mogą znacząco spowolnić ten proces.

Najczęstsze przyczyny uszkodzenia uszczelki pod głowicą to:

• Przegrzanie silnika: To jedna z najczęstszych przyczyn przyspieszonego uszkodzenia uszczelki. Niesprawny układ chłodzenia powoduje, że silnik pracuje w podwyższonej temperaturze, co prowadzi do rozszczelnienia uszczelki i utraty jej pozycji roboczej. Do przegrzania może dojść na skutek nadmiernego obciążania silnika, awarii wentylatora, pompy wody lub wycieków chłodziwa. Jednostki z aluminiową głowicą częściej napotykają ten problem.
• Nieprawidłowe dokręcenie śrub mocujących głowicę: Błędy mechaników podczas montażu głowicy, niezgodne z procedurą (kolejność i siła dokręcania śrub), mogą spowodować szybkie zużycie uszczelki.
• Naturalne zużycie materiału: Materiały uszczelki nie są wieczne i z czasem, szczególnie w starszych pojazdach, ulegają degradacji pod wpływem ekstremalnych warunków pracy.
• Wady fabryczne: W niektórych silnikach powodem są błędy konstrukcyjne popełnione przez producenta, co prowadzi do nadmiernego nagrzewania się silnika i przyspieszonego uszkodzenia uszczelki. Przykładem są silniki Subaru 2.5 T (EJ255 lub EJ257).
• Eksploatacja samochodu z nieodpowiednim płynem chłodniczym: Zły płyn chłodniczy może przyczynić się do korozji lub innych uszkodzeń materiału uszczelki.
• Agresywna jazda: Powoduje ona ogromne skoki ciśnienia i zwiększanie temperatury silnika, co jest powodem przyspieszonego zużycia uszczelki.
• Niepoprawny proces spalania: Wzrost temperatury może spowodować także niepoprawny proces spalania, np. spalanie stukowe czy zbyt ubogi skład mieszanki. Może do tego prowadzić nieprawidłowe ustawienie i awarie wtrysku, zapłonu lub błędy przy regulacji LPG.

Typowe objawy uszkodzonej uszczelki pod głowicą

Uszkodzona uszczelka pod głowicą daje podobne objawy zarówno w silnikach diesla, jak i benzynowych. Te charakterystyczne objawy UPG powinny zaalarmować każdego kierowcę, ponieważ ich zignorowanie może skutkować nawet całkowitym zniszczeniem silnika. Wczesna diagnostyka jest kluczem do ograniczenia kosztów naprawy.

Najważniejsze sygnały ostrzegawcze to:

1. Biały, gęsty dym z rury wydechowej: To pierwszy i często zauważalny objaw UPG, szczególnie po uruchomieniu silnika. Spalanie mieszanki z płynem chłodniczym powoduje, że w spalinach znajduje się dużo pary wodnej, co objawia się wyraźnym, szaro-białym dymem. Warto pamiętać, że prawie każde auto dymi na biało przez pewien czas w trakcie wilgotnych dni lub zaraz po uruchomieniu zimnego silnika, jednak stały i intensywny biały dym jest sygnałem alarmowym.
2. Systematyczny ubytek płynu chłodniczego: Uszczelka pod głowicą w złym stanie może powodować jego wycieki, często bez widocznych śladów pod samochodem, ponieważ płyn może przedostawać się do komór spalania lub układu smarowania.
3. Charakterystyczne bulgotanie w zbiorniczku wyrównawczym: Wskazuje na przedostawanie się spalin do układu chłodzenia.
4. Obecność oleju w płynie chłodniczym (tłuste plamy): Tłuste plamy oleju silnikowego w płynie chłodniczym, widoczne w zbiorniczku wyrównawczym, to jednoznaczny sygnał awarii. Chłodziwo może nabrać koloru kawy z mlekiem, a emulsja ta zmniejsza wydajność układu chłodzenia.

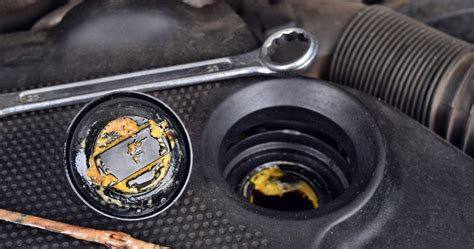

5. Tłusta maź pod korkiem oleju (tzw. "masło" lub "majonez"): Jasna emulsja o barwie jasno-żółto-brązowej, przypominająca musztardę, powstaje na skutek mieszania się oleju z chłodziwem. Czasami może pojawić się w trakcie zimy przy jeździe tylko na krótkich trasach, ale w połączeniu z innymi objawami świadczy o problemie z UPG.
6. Przegrzewanie się silnika: Awaria uszczelki pod głowicą zwiększa tendencję silnika do przegrzewania się. W wyniku uszkodzenia uszczelki dochodzi do zakłócenia obiegu chłodziwa i pogorszenia się właściwości oleju. Silnik może się "gotować" nawet podczas normalnej jazdy lub w korkach.
7. Nierówna praca silnika na biegu jałowym: Awaria może prowadzić do niestabilnej pracy silnika, gdyż mieszanka paliwa i powietrza z jednego cylindra dostaje się do spalin z drugiego.
8. Spadek mocy silnika: Zmniejszone ciśnienie sprężania w jednym lub w większej ilości cylindrów powoduje zauważalny spadek mocy.
9. Woń spalenizny: We wnętrzu auta może być wyczuwalny zapach spalin.
10. Podniesiony poziom oleju: Wtórnym objawem może być podniesienie się poziomu oleju powyżej pozycji max. na bagnecie z jednoczesnym ubywaniem płynu chłodniczego, co oznacza poważny przeciek.

Diagnostyka uszkodzonej uszczelki pod głowicą

W przypadku podejrzenia uszkodzonej uszczelki pod głowicą niezbędna jest precyzyjna diagnostyka, ponieważ poszczególne symptomy mogą również wynikać z innych przyczyn (np. nieszczelna chłodnica zaworu EGR, pęknięta chłodnica oleju). Istnieje kilka sposobów na weryfikację problemu:

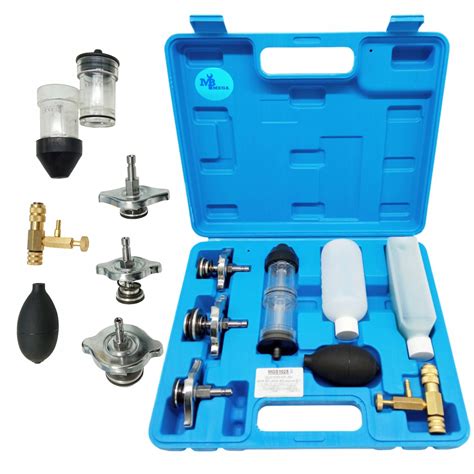

1. Tester szczelności uszczelki głowicy CO2: Jest to jedno z najskuteczniejszych narzędzi diagnostycznych. Tester, montowany w miejsce korka chłodnicy, pozwala na szybkie wykrycie obecności dwutlenku węgla w układzie chłodzenia silnika. Jeśli uszczelka jest uszkodzona, spaliny z cylindrów przedostają się do płynu chłodniczego. Tester CO2 wykorzystuje specjalny płyn reakcyjny, który zmienia swój kolor w kontakcie nawet z niewielkimi ilościami dwutlenku węgla. Wynik testu na obecność CO2 jest silnym wskazaniem awarii UPG i często pozwala uniknąć kosztownej i czasochłonnej diagnostyki warsztatowej. Taki tester można kupić za kilkadziesiąt złotych i wykonać wstępne testy samodzielnie.
2. Test ciśnienia sprężania: Należy przeprowadzić test ciśnienia sprężania na wszystkich cylindrach. Różnice w ciśnieniu między cylindrami mogą wskazywać na problem z uszczelką.
3. Test na zimnym silniku: Sprawdź poziom płynu chłodniczego w zbiorniku wyrównawczym, gdy silnik jest zimny. Następnie uruchom pojazd i pozwól mu osiągnąć temperaturę roboczą. Jeśli poziom płynu znacząco wzrośnie lub zacznie „bulgotać” podczas pracy silnika, może to wskazywać na przedostawanie się gazów spalinowych do układu chłodzenia.
4. Analiza koloru spalin: Biały, gęsty dym z rury wydechowej, który nie znika po rozgrzaniu silnika, może świadczyć o przedostawaniu się płynu chłodniczego do komór spalania przez uszkodzoną uszczelkę.
5. Sprawdzenie oleju: Wyjmij bagnet do sprawdzania poziomu oleju. Jeśli olej przypomina „kawę z mlekiem” lub ma konsystencję majonezu, prawdopodobnie doszło do zmieszania się oleju z płynem chłodniczym przez uszkodzoną uszczelkę.

Konsekwencje jazdy z uszkodzoną uszczelką pod głowicą

Krótka odpowiedź brzmi: lepiej nie jeździć. Jazda z uszkodzoną uszczelką pod głowicą to poważne ryzyko dla całego silnika. W chwili kiedy występują pierwsze problemy, samochód może jechać dalej, ale pożądane jest, aby pierwszym przystankiem był zakład mechaniczny. Początkowo objawy mogą być ledwo zauważalne, co może skłaniać niektórych kierowców do odkładania naprawy. Jest to jednak błąd, który może kosztować znacznie więcej niż szybka wymiana uszczelki. Awarię trzeba usunąć jak najszybciej, ze względu na możliwość zatarcia jednostki napędowej.

Konsekwencje dalszej eksploatacji samochodu z uszkodzoną uszczelką są bardzo poważne:

• Zmniejszenie wydajności układu chłodzenia: Przedostawanie się oleju silnikowego do płynu chłodniczego prowadzi do zmiany lepkości płynu. Olej przekształca się w maź, która zatyka kanały wodne, w wyniku czego chłodzenie jest zbyt słabe, co prowadzi do dalszego przegrzewania silnika, a to może skutkować jego zatarciem.
• Utrata właściwości smarujących oleju: Przedostawanie się płynu chłodniczego do oleju silnikowego rozcieńcza go. Olej silnikowy traci swoje właściwości ochronne, co powoduje przyspieszone zużycie i zatarcie jednostki napędowej oraz innych elementów silnika, jak łożyska czy panewki. Ubytek oleju powoduje ryzyko przyspieszonego zużycia albo zatarcia silnika.
• Uszkodzenie tłoków i hydrouderzenie: Przedostawanie się płynu chłodniczego do komór spalania może doprowadzić do hydrouderzenia, czyli uszkodzenia tłoków na skutek obecności niesprężliwego płynu w cylindrze.
• Uszkodzenie układu chłodzenia: Dostanie się gazów spalinowych do układu chłodzenia może prowadzić do jego uszkodzenia.
• Powstawanie kolejnych awarii: Tendencja do szybkiego przegrzewania się silnika będzie powodować powstawanie kolejnych awarii. Pod wpływem nadmiernej temperatury uszkodzeniu może ulec układ korbowo-tłokowy i wtryskowy, a elementy żeliwne (np. kolektor wydechowy) mogą pękać.

W najlepszym przypadku jazda z uszkodzoną uszczelką skończy się na wymianie samej uszczelki. W najgorszym - całkowitym zniszczeniem silnika i koniecznością jego kosztownego remontu lub wymiany.

Wymiana uszczelki pod głowicą: proces i wyzwania

Wymiana uszkodzonej uszczelki pod głowicą to dosyć czasochłonny i kosztowny proces, który zdecydowanie nie należy do łatwych i tanich. Choć wiele uszczelek w samochodzie da się łatwo wymienić samodzielnie, uszczelka głowicy nie zalicza się do tej grupy i nie powinno się jej wymieniać samodzielnie. Jest to proces skomplikowany i wymagający specjalistycznej wiedzy oraz narzędzi.

Przebieg pracy mechanika zależy w dużym stopniu od konstrukcji pojazdu i silnika. W niektórych autach dostęp do głowicy jest na tyle dobry, że można ją zdjąć w kilkanaście minut, w innych najszybszym sposobem jest demontaż całej jednostki napędowej, ponieważ głowica znajduje się w miejscu, gdzie nie ma możliwości użycia narzędzi. Dodatkowym utrudnieniem jest fakt, że należy zweryfikować szczelność głowicy i przed ponownym złożeniem silnika trzeba przeprowadzić jej planowanie - dokonać szlifu powierzchni przylegającej do bloku silnika. To konieczne, ponieważ wysoka temperatura powodująca niszczenie UPG prowadzi także do odkształceń samej głowicy. Ponadto przy wymianie uszczelki mogą być konieczne dodatkowe naprawy i czynności serwisowe, np. w obrębie zaworów, które również wymagają odpowiedniej wiedzy. Ściągnięcie głowicy wymaga demontażu rozrządu, a do ponownego jego złożenia niezbędna jest wiedza i narzędzia do ustawiania.

Kroki wymiany uszczelki głowicy

Typowy proces wymiany uszczelki pod głowicą obejmuje następujące etapy:

1. Przygotowanie silnika: Mechanik musi przygotować silnik, demontując wszystkie górne osłony. Następnie rozmontowuje elementy układu wtryskowego, zapłonowego (w silnikach benzynowych) i wspomagania rozruchu (w dieslach). Z silnika należy usunąć olej oraz płyn chłodzenia.
2. Demontaż rozrządu: Należy zdemontować cały układ rozrządu, z wałkami rozrządu i zaworami ssącymi oraz wydechowymi. Konieczny jest demontaż napędu rozrządu, czyli paska albo łańcucha z elementami towarzyszącymi.
3. Demontaż głowicy: Następnie trzeba zdemontować czujniki i inne elementy zamontowane w głowicy, odkręcić i zdjąć pokrywę zaworową, a na koniec odkręcić śruby mocujące głowicę do bloku silnika (szpilki) i zdjąć głowicę z bloku.
4. Ocena stanu technicznego i planowanie głowicy: Po demontażu głowicy usuwa się resztki starej uszczelki. Głowica powinna trafić do zakładu obróbki silników, gdzie zostanie splanowana (wyrównanie jej dolnej powierzchni) i sprawdzona pod kątem szczelności i geometrii (czy nie jest skrzywiona). Gdy głowica jest zdemontowana, warto sprawdzić też stan zaworów, uszczelniaczy zaworowych komór spalania i innych elementów, które mogą ulegać zużyciu.

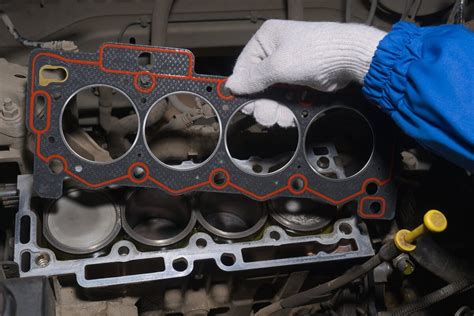

5. Montaż nowej uszczelki i głowicy: Gdy głowica wraz z nową uszczelką będą przygotowane, należy oczyścić i odtłuścić powierzchnię bloku silnika w miejscu montażu. Następnie osadza się nową uszczelkę (dobraną według numeru katalogowego, a jeśli głowica była planowana, o większej grubości) oraz głowicę z zachowaniem szczególnej ostrożności i precyzji. Koniecznie stosuje się nowe śruby mocujące - szpilki.
6. Prawidłowe dokręcanie śrub: Bardzo ważne jest dokręcanie śrub (szpilek) mocujących głowicę do kadłuba silnika za pomocą klucza dynamometrycznego, z ustawioną siłą (momentem obrotowym) i w kolejności określonej przez producenta (najczęściej krzyżowo lub spiralnie). Niezbędny jest dostęp do instrukcji serwisowej.
7. Montaż pozostałych elementów: Mechanik montuje układ rozrządu, zakłada nowy napęd rozrządu z elementami towarzyszącymi, wymienia pompę wody, montuje wszystkie elementy zamontowane w głowicy (czujniki, świece żarowe, świece zapłonowe, wtryskiwacze itd.).
8. Płukanie i uzupełnienie płynów: Na koniec musi użyć środków do płukania układu chłodzenia z resztek oleju oraz układu smarowania z pozostałości płynu chłodniczego. Zostaje już tylko wymiana filtra oleju i zastosowanie nowego oleju silnikowego oraz płynu chłodniczego.

Co należy wymienić poza uszczelką głowicy silnika?

Wraz z wymianą uszczelki pod głowicą należy także:

• wymienić napęd rozrządu (pasek albo łańcuch) wraz z pompą cieczy chłodzącej i ewentualnie elementami towarzyszącymi (napinacze, ślizgi itd.);
• wypłukać układ chłodzenia z pozostałości oleju;
• wypłukać układ smarowania silnika z pozostałości płynu chłodniczego;
• wymienić płyn chłodniczy;
• wymienić olej silnikowy wraz z filtrem.

Podstawą jest również znalezienie powodu awarii i wyeliminowanie go - na przykład naprawa uszkodzonego układu chłodzenia, który powodował przegrzewanie się silnika.

Koszt wymiany uszczelki pod głowicą

Sama uszczelka pod głowicą jest relatywnie niedroga - jej koszt waha się zazwyczaj od 30 do 300 zł, choć w przypadku dobrych jakościowo części do niektórych zaawansowanych jednostek napędowych może przekroczyć 1000 zł. Niestety, głównym czynnikiem wpływającym na całkowity koszt wymiany jest pracochłonność usługi i konieczność posiadania specjalistycznej wiedzy. Cena wymiany uszczelki pod głowicą jest liczona w tysiącach złotych.

Koszt całkowity wymiany uszczelki pod głowicą to suma kilku składowych:

• Cena samej uszczelki i dodatkowych elementów: Należą do nich nowe śruby głowicy, nowe uszczelki kolektorów, itp.
• Koszt płynów eksploatacyjnych: Obejmuje nowy płyn chłodniczy i olej silnikowy.
• Robocizna: Jest zależna od typu silnika, stopnia jego skomplikowania oraz standardowych stawek w danym warsztacie. Bardziej złożone konstrukcje wymagają więcej czasu na demontaż poszczególnych podzespołów.
• Ewentualne koszty dodatkowych napraw: Na przykład planowanie głowicy, które jest często niezbędne (od kilkuset złotych).

W przypadku mało skomplikowanych silników starszej generacji koszt usługi może wynosić około 1500 zł. W wypadku mocno zaawansowanych silników należy spodziewać się kosztów rzędu 3 - 5 tys. zł. Są jednak przypadki, szczególnie w autach, gdzie demontaż głowicy wymaga większej ilości pracy, np. w silnikach typu boxer czy tylnej głowicy w ustawionych poprzecznie jednostkach w układzie V, w których wymiana uszczelki pod głowicą może być poważnym wydatkiem w granicach nawet 10 tys. złotych (np. w silniku boxer wydatek na oba rzędy cylindrów).

Obecnie całkowity koszt wymiany uszczelki w popularnych samochodach osobowych waha się od 1200 do 3500 złotych, a w przypadku aut premium lub z bardziej złożoną konstrukcją silnika może znacznie przekroczyć 5000 złotych.

Zapobieganie awarii uszczelki pod głowicą

Aby uniknąć kosztownej wymiany uszczelki pod głowicą, kluczowe jest dbanie o prawidłową eksploatację i regularny serwis samochodu. Warto zatem przede wszystkim zadbać o sprawny układ chłodzenia, który jest największym wrogiem uszczelki. Regularne przeglądy, kontrola poziomu i jakości płynów eksploatacyjnych oraz unikanie przegrzewania silnika to najlepsze sposoby na zapobieganie problemom z uszczelką pod głowicą. Po wymianie uszczelki głowicy cylindrów kierowca musi przez pewien czas monitorować zachowanie silnika, aby upewnić się, że problem został całkowicie wyeliminowany.
