Koparko-ładowarka JCB 3CX: Kompleksowy Przewodnik i Zastosowanie Wideł Przedniej Łyżki

Wprowadzenie do JCB 3CX

Koparko-ładowarka JCB 3CX to maszyna budowlana ceniona za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność i komfort operatora, a także obniżone koszty eksploatacji. Artykuł ten przedstawia charakterystykę modelu 3CX, jego zalety, zużycie paliwa oraz maksymalną głębokość kopania, a także szczegółowo omawia specyfikę i zastosowanie wideł do ładowarki przedniej, co pomoże w wyborze agregatu do prac budowlanych lub rolniczych.

Charakterystyka Techniczna i Design

Ogólne Parametry i Cechy

Model JCB 3CX może pracować w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Układ kierowniczy jest w pełni zhydraulizowany, a po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby skrętu kół: skręt dwóch kół do jazdy po drogach i skręt czterech kół do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu. Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala na kopanie w pobliżu maszyny, oszczędzając paliwo.

W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy.

Wymiary JCB 3CX

Wybrane Parametry Techniczne JCB 3CX

Silnik i Ekonomia Paliwowa

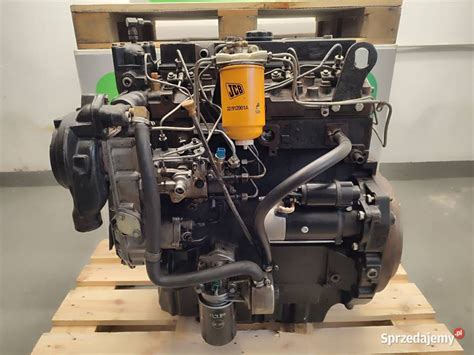

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. Model JCB 3CX charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Dodatkowo, blokada momentu obrotowego (funkcja Torque Lock) pozwala na osiągnięcie nawet 25% oszczędności paliwa i zwiększenie prędkości jazdy o około 10%. Szacunkowe zużycie paliwa JCB 3CX wynosi około 8 litrów na godzinę pracy.

W instalacji wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego.

Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.

Systemy Elektryczne i Sterowania

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin i zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Kabina Operatora

Kabina operatora została zaprojektowana z myślą o maksymalnej funkcjonalności i wygodzie. Dzięki kompaktowej budowie silnika i niewielkiej masce ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika, a tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

Komfort pracy podnosi obniżony poziom hałasu (nie przekracza 73 dB), dobra izolacja akustyczna i antywibracyjna, ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Wyposażona jest w ekran boczny, który umożliwia kontrolę nad systemami audio, telefonem, a także dostarcza szczegółowych informacji o stanie technicznym maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Komfort termiczny zapewnia również klimatyzowany schowek na jedzenie.

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

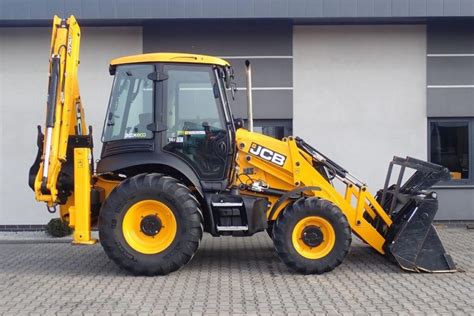

Osprzęt: Ładowarka Przednia i Koparka Tylna

Ramię Ładowarki Przedniej i Łyżka

Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę typu 6w1 o pojemności 1 m³ i szerokości 2,35 m. Maksymalna wysokość załadunku ramienia ładowarki wynosi 3,2 m, a wysokość wyładunku to 2,72 m. Na pełnej wysokości maszyna ma zasięg 1,37 m i jest w stanie podnieść 3169 kg. Siła skrawania łyżki to ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki wynosi 4732 kg. Uniwersalna łyżka szczękowa "6 w 1" pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.

Ramię Koparki Tylnej

Ramię koparki JCB 3CX umożliwia pracę na głębokości niemal 6 metrów, dokładnie 5,97 m. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny - 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwanym ramieniem to 719 kg, a bez wysuwu - 1451 kg. Siła skrawania łyżki koparki to aż 6228 kg. Szacuje się, że za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

Inne Szybkowymienne Osprzęty i Specjalne Funkcje

Do koparko-ładowarki JCB 3CX dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Maszyna oferuje szereg specjalnych funkcji zwiększających wydajność i komfort:

• EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
• EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
• PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (SmoothRide System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera jedną butlę suchego azotu i akumulator hydrauliczny.

Specyfika i Zastosowanie Wideł do Ładowarki Przedniej

Funkcjonalność i Korzyści

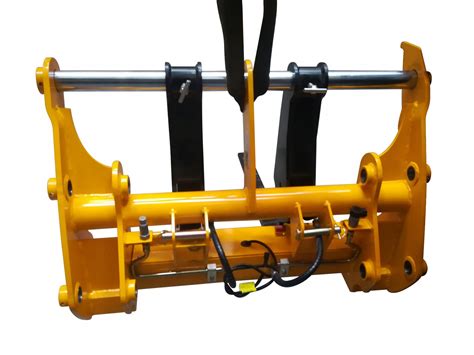

Wysokiej jakości kompletny zestaw wideł paletowych, montowany na przedniej łyżce wielofunkcyjnej (6w1), to kluczowy osprzęt, który w kilka chwil zmienia koparko-ładowarkę JCB 3CX w wózek widłowy, pozwalając na załadunek, rozładunek i transport palet. Widły są ważnymi elementami, które pozwalają na bezpieczne podnoszenie ładunków umieszczonych na paletach, podobnie jak ma to miejsce w przypadku klasycznych wózków widłowych. Koszt zestawu wideł zwraca się błyskawicznie, oszczędzając czas i pieniądze na wynajmie dodatkowego sprzętu.

Doświadczenia Użytkowników i Udźwig

Wśród użytkowników koparko-ładowarek JCB często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Teoretyczny udźwig przedniej łyżki JCB 3CX według producenta to 3100 kg. Jednak praktyka pokazuje różnorodne scenariusze; niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny.

Dyskusje na forach internetowych wskazują, że starsze modele maszyn, takie jak JCB z 1988 roku, mogły radzić sobie z większymi obciążeniami, np. przy podnoszeniu kręgów betonowych, podczas gdy nowsze modele z bardziej zaawansowanymi systemami hydraulicznymi mogą mieć ograniczenia w tym zakresie. Pojawiają się również opinie, że nowe maszyny mają inne zawory, które ograniczają udźwig, co jest celowym zabiegiem zapewniającym bezpieczeństwo.

Kwestia przewożenia ładunków na widłach budzi pytania o bezpieczeństwo i zgodność z przepisami. Niektórzy użytkownicy podkreślają, że maszyna powinna być używana zgodnie z przeznaczeniem i zaleceniami producenta. Z drugiej strony, widły są często postrzegane jako przydatne narzędzie, pod warunkiem stosowania ich do rozsądnych ciężarów i najlepiej z systemem szybkozłącza.

W przypadku transportu materiałów, takich jak płyty drogowe czy palety z pustakami, pojawiają się wyzwania związane z widocznością i poziomowaniem wideł w stosunku do łyżki. W niektórych modelach, jak Cat 428C, można przewozić palety bez otwierania łyżki, jednak w JCB 3CX z 2016 roku może to być utrudnione ze względu na ograniczoną widoczność i nieidealne poziome położenie wideł.

Rodzaje Wideł i Wybór

Widły do koparko-ładowarki różnią się przede wszystkim długością. Na rynku można znaleźć produkty mierzące nawet 120 cm, co pozwala na wygodne i bezpieczne podnoszenie całych palet załadowanych towarów. Klienci mają do wyboru również krótsze warianty. Ważnym aspektem jest też sposób mocowania - dlatego tak istotne jest dopasowanie odpowiednich wideł do posiadanej koparko-ładowarki JCB. Ciekawym produktem jest też widło-krokodyl JCB, który pozwala na chwytanie przedmiotów i ich podnoszenie, sprawdzając się doskonale na przykład w przypadku dźwigania siana lub obornika.

Wybierając odpowiednie widły do koparko-ładowarki JCB, warto zwrócić uwagę na kilka czynników. Dostępne są widły do koparko-ładowarek z różnych przedziałów cenowych, zarówno nowe, jak i używane, które przed ponowną sprzedażą zostały dokładnie sprawdzone. Dostępne są modele wideł do JCB 3CX, 2CX i innych maszyn marki JCB.

Montaż i Bezpieczna Eksploatacja Wideł

Prawidłowa eksploatacja zakupionego osprzętu jest kluczowa. Nawet najwyższej jakości widły, które będą użytkowane w niewłaściwy sposób, mogą szybko ulec uszkodzeniu. Konieczne jest przestrzeganie instrukcji producenta, zwłaszcza podczas montażu. Montaż wideł do przedniej łyżki wielofunkcyjnej (6w1) odbywa się w kilku prostych krokach:

1. Montaż wieszaków: Należy nasunąć wieszaki na wałek.
2. Założenie wideł: Nasunąć widły na wieszaki i ustawić odpowiedni rozstaw. Aby zapewnić stabilność, widły powinny być rozsunięte tak, aby wchodziły w skrajne otwory palety.
3. Zabezpieczenie: Zawsze należy zabezpieczyć widły na wieszakach za pomocą dołączonych sworzni blokujących.

Najważniejszą zasadą jest, aby nigdy nie przekraczać udźwigu maszyny podanego przez producenta. Przeciążanie wideł jest skrajnie niebezpieczne i prowadzi do uszkodzenia wieszaków, wygięcia wałka lub samej widły. Pamiętać należy, że ładunek na widłach zmienia środek ciężkości maszyny. Niewłaściwe działanie stwarza zagrożenie dla osób znajdujących się w okolicy oraz dla samego ładunku.

Główne Modyfikacje Modelu JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX - standardowy model ze stałym ramieniem.
• 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor - najmocniejsza wersja, posiadająca silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.

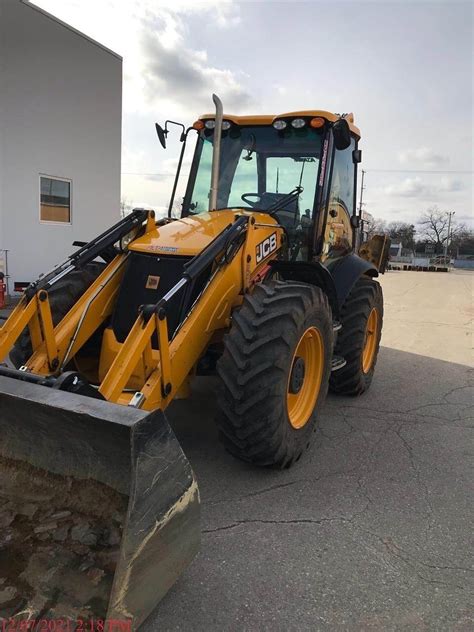

Krótki Przegląd JCB 4CX (Dla Porównania)

Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami, co obniża koszty eksploatacji ze względu na brak konieczności stosowania AdBlue. Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa. Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%.

Komfort operatora w JCB 4CX podnosi niski poziom hałasu, podgrzewana szyba i lusterka, a także system automatycznego ogrzewania. Kabina jest wyposażona w klimatyzację i funkcjonalnie zaprojektowaną deskę rozdzielczą. System SmoothRide JCB minimalizuje przechyły podczas jazdy, a wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD (Limited Slip Differential) zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem. Bezpieczeństwo pracy w modelu 4CX zapewniają systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem.
