Wysoka Temperatura Silnika w JCB 3CX: Przyczyny i Rozwiązania

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Jej prawidłowe działanie w dużej mierze zależy od skutecznego systemu monitorowania i utrzymania optymalnej temperatury silnika. Artykuł ten analizuje najczęstsze przyczyny wysokiej temperatury silnika w maszynach JCB 3CX oraz przedstawia praktyczne rozwiązania.

Podstawowe Przyczyny Przegrzewania Silnika

Nagrzewanie się silnika to częsta usterka, a przyczyn wysokiej temperatury jest wiele i czasami trudno od razu znaleźć źródło problemu. Ogólnie, podstawowe przyczyny silników wysokotemperaturowych można podzielić na dwie kategorie: jedną jest wadliwy układ chłodzenia silnika, najczęstszy z tych problemów, a drugą jest awaria własnego silnika, która powoduje nadmierne nagrzewanie się i układ chłodzenia nie jest w stanie nadążyć. Taka usterka jest trudniejsza do rozwiązania.

Problemy z Układem Chłodzenia (Typ I)

Wiele problemów z wysoką temperaturą silnika wynika bezpośrednio z niesprawnego działania układu chłodzenia. Poniżej przedstawiono najczęstsze awarie i metody ich diagnozy oraz naprawy:

1. Niewystarczający Poziom Płynu Chłodzącego

Jeśli płyn chłodzący jest niewystarczający, bezpośrednio doprowadzi to do niewystarczającej wydajności chłodzenia. To najprostsze sprawdzenie i rozwiązanie. Warto również zwrócić uwagę na korek wlewowy do płynu chłodzącego, ponieważ jego brak lub uszkodzenie może prowadzić do ubytków płynu.

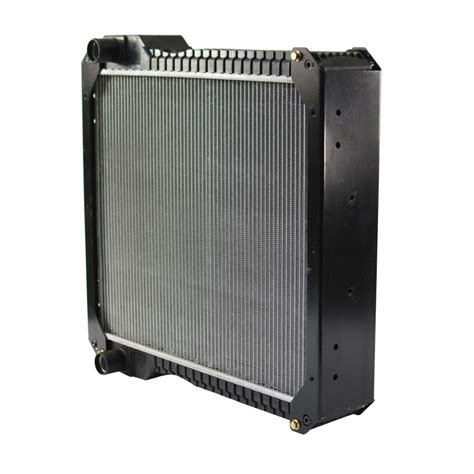

2. Zablokowany Grzejnik (Chłodnica)

Ze względu na trudne warunki pracy, kłaczki, piasek czy owady łatwo blokują pory. Jeśli zostanie to stwierdzone, możesz ostrożnie umyć chłodnicę pistoletem powietrznym lub pistoletem na wodę. Należy unikać używania podgrzanej wody do mycia grzejnika pod kątem, aby uniknąć ugięcia grzejnika.

3. Problemy z Paskiem Wentylatora Chłodnicy

Jeśli wentylator nie pracuje prawidłowo, napięcie paska nie jest wystarczające lub pasek jest poważnie zużyty i starzeje się, wpłynie to na układ i spowoduje poślizg paska. Z analizy wyników wynika, że układ prędkości pracy wentylatora jest niewystarczający, a zdolność techniczna odprowadzania ciepła jest stale zmniejszana. Mały trik: jeśli pasek jest używany do regulacji odpowiedniego naprężenia, a górna płaszczyzna paska jest zlicowany z zewnętrzną powierzchnią koła pasowego lub nawet zwisa, można wymienić pasek.

4. Niewłaściwa Cyrkulacja Płynu Chłodzącego

Jeśli płyn chłodzący jest brudny, 80 procent układu chłodzenia jest zablokowane. Zazwyczaj można dodać dwie butelki białego octu, aby uzupełnić wodę. Po półgodzinnej bezczynności wodę można spuścić i ponownie dodać do wody w celu uwolnienia cyrkulacji. Jeśli kolor jest nadal bardzo mętny, ponownie dodaj dwie butelki octu i powtarzaj, aż woda stanie się czysta.

5. Uszkodzona Pompa Wody

Sprawdzenie pompy jest stosunkowo proste. Jeśli temperatura wody jest niska po otwarciu pokrywy zbiornika wody, należy sprawdzić silnik i obserwować wahania w zbiorniku wody, co może wskazywać na problem z pompą.

6. Niesprawny Termostat

Termostat to mała, ale kluczowa część układu. Kontrola i analiza termostatu jest stosunkowo prosta: należy go zdjąć i włożyć do wrzącej wody. Następnie obserwować kąt otwarcia. Jeśli nie otwiera się wystarczająco lub jest wadliwy, zwykłe przedsiębiorstwa mogą tymczasowo usunąć termostat, zwłaszcza latem.

Problemy Związane z Pracą Silnika (Typ II)

Nieprawidłowości w pracy samego silnika mogą generować nadmierne ciepło, z którym układ chłodzenia nie jest w stanie sobie poradzić.

1. Niewystarczająca Moc Silnika i Przeciążenie

Jeśli koparka jest przeciążona, silnik wygeneruje dodatkowe ciepło, co spowoduje duże obciążenie układu chłodzenia.

2. Usterki Wewnętrzne Silnika

Niewłaściwy rozrząd dopływu paliwa, sztucznie zwiększona ilość wtrysku paliwa (co powoduje słabe spalanie), nieprawidłowa wydajność chłodnicy międzystopniowej, nieprawidłowe ciśnienie wtrysku oraz słabe smarowanie mechanizmu korbowo-tłokowego mogą prowadzić do nadmiernego oporu tarcia. Wszystko to spowoduje, że maszyna będzie emitować ciepło znacznie powyżej projektowanej zdolności technicznej odprowadzania ciepła, a system zarządzania odprowadzaniem ciepła przekroczy swoją maksymalną wydajność, powodując wysoką temperaturę maszyny.

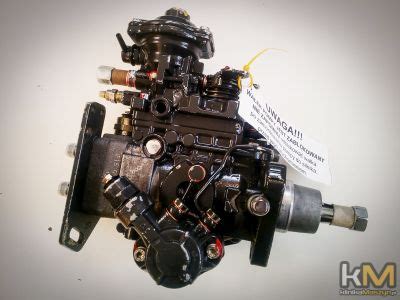

3. Problemy z Układem Paliwowym

Warto zwrócić uwagę na komponenty takie jak elektrozawór pompy (cewka gaszenia). Problemy z tym elementem, takie jak słaby kontakt wsuwki lub zawieszający się tłoczek z gumką, mogą prowadzić do problemów z rozruchem maszyny, szczególnie w ciepłe dni. Zdarzały się przypadki, gdy po manipulacji przy tłoczku z gumką problem z uruchomieniem znikał. Nieszczelności w pompie wtryskowej, widoczne jako wyciek paliwa na połączeniu pompa-silnik, również mogą wskazywać na poważniejsze problemy z układem paliwowym, wpływające na efektywność spalania i ogólną pracę silnika.

4. Biały Dym z Układu Wydechowego

Biały dym z układu wydechowego maszyn JCB (koparek, ładowarek, teleskopów) może być naturalnym efektem zimnego rozruchu (para wodna), ale często wskazuje na poważniejsze problemy, jeśli utrzymuje się podczas pracy. Najczęściej oznacza to przedostawanie się płynu chłodniczego do cylindrów. Może to być spowodowane koniecznością wymiany kluczowych elementów, takich jak uszczelki pod głowicą, wtryskiwacze, chłodnice czy świece żarowe. Jeśli problem utrzymuje się, konieczna jest szybka diagnostyka.

Monitorowanie Temperatury i Diagnostyka

Kluczowym elementem wpływającym na prawidłowe działanie koparko-ładowarki jest system monitorowania temperatury silnika. Wskaźnik temperatury wody jest kluczowym elementem informacyjnym dla operatora.

1. Znaczenie i Awarie Czujnika Temperatury

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Awaria tego czujnika może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości (np. drga o około 1 cm).

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika. Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny.

2. Problemy z Połączeniami Elektrycznymi

Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika może również powodować niestabilne wskazania. Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.

3. Wskazania Kontrolne na Desce Rozdzielczej

Na desce rozdzielczej znajdują się takie przyrządy jak tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego oraz licznik motogodzin. Obecny jest również audiowizualny system sygnalizacji informujący o: poziomie i ciśnieniu oleju w silniku, stanie skrzyni biegów, stanie akumulatora, stanie hamulca postojowego, stanie filtra powietrza i stanie generatora prądu przemiennego. Jeśli maszyna zgłasza komunikat "engine temperatura" lub miga kontrolka od oleju silnikowego, nawet przy prawidłowym stanie oleju, może to wskazywać na problem z czujnikiem oleju lub systemem monitorowania temperatury silnika.

Charakterystyka Koparko-Ładowarki JCB 3CX (Kontekst Techniczny)

JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Maszyna ta charakteryzuje się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałych materiałów, co pozwala na pracę pod dużymi obciążeniami w różnorodnych warunkach budowlanych, ogrodniczych czy ziemnych.

Parametry Techniczne i Wydajność

Parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Ogólne parametry modelu obejmują:

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm
• Moc robocza: 63 kW / 85 KM
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m
• Maksymalna prędkość: 37 km/h
• Maksymalna ładowność koparko-ładowarki JCB 3CX: 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna

Średnie zużycie paliwa przez koparko-ładowarkę JCB 3CX wynosi około 8 litrów na godzinę pracy.

Układ Kierowniczy

Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby: Skręt dwóch kół, przeznaczony do jazdy po drogach, oraz Skręt czterech kół, ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach. Koło kierownicy ma skok 23/4 obrotu od oporu do oporu.

Wydajność Kopania

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w pobliżu maszyny, przyczyniając się do oszczędności paliwa.

Specjalne Funkcje i Optymalizacja

Koparka JCB 3CX wyposażona jest w szereg innowacyjnych funkcji mających na celu optymalizację zużycia paliwa i zwiększenie wydajności:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika napędowego i znacząco zmniejsza zużycie paliwa.
• EcoDig: System z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Efektem jest wzrost wydajności i redukcja zużycia paliwa podczas kopania o około 15%.
• PowerSlide: Specjalny napęd hydrauliczny pozwalający na przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Suspension Resonance Suppression): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki.

Dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Uniwersalna łyżka szczękowa „6 w 1” umożliwia kopiowanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.

Charakterystyka Silnika JCB 3CX

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności. W silniku zintegrowany jest filtr wody. Filtr oleju posiada zawór przeciwprądowy, zapewniający dłuższe utrzymanie czystości oleju i redukcję kosztów konserwacji. Filtr powietrza wyposażony jest w system automatycznego czyszczenia. Silnik posiada system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach. Zastosowano skuteczny system chłodzenia i turbodoładowanie. Nowsze modele posiadają bardziej wydajny system spalania paliwa, eliminujący potrzebę stosowania filtra sadzy układu wydechowego i zmniejszający zużycie paliwa. Funkcja Torque Lock pozwala na zmniejszenie zużycia paliwa o 25% i zwiększenie prędkości jazdy o około 10%. Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.

Zasilanie Elektryczne i Systemy Kontroli

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Maszyna jest wyposażona w instalację elektryczną, specjalne złącza oraz tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/h, który prawie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie zapewnia 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Kabina Operatora

Kabina operatora JCB 3CX została zaprojektowana z myślą o komforcie i bezpieczeństwie. Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia wsiadanie i wysiadanie. Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB. Dostępne są systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel zamontowany jest na zawieszeniu pneumatycznym. Wygodne uchwyty sterujące w postaci joysticków obracają się wraz z fotelem, ułatwiając zmianę trybu pracy. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Główne Modyfikacje Koparko-ładowarki JCB 3CX

Na rynku dostępne są różne modyfikacje koparko-ładowarki JCB 3CX, różniące się konfiguracją i możliwościami:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, zwiększająca maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, osiągająca moc 100 KM. Posiada teleskopowy wysięgnik.
• 3CX Super: Wyposażona w większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co znacząco poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do naprawy dróg, wyposażona we frezarkę i łyżkę ze szczotką.
