Problemy z uruchamianiem maszyn budowlanych, takich jak koparko-ładowarka JCB 3CX, często sprowadzają się do usterek w układzie rozruchowym i instalacji elektrycznej. Użytkownicy zgłaszają różnorodne objawy, od całkowitego braku reakcji rozrusznika, przez charakterystyczne "cykanie", po słabe kręcenie silnika. Poniżej przedstawiamy szczegółową analizę typowych problemów oraz metody ich diagnostyki.
Typowe objawy problemów z rozrusznikiem w JCB 3CX
Wielu użytkowników spotyka się z sytuacją, gdy rozrusznik nie kręci, a jedynie słychać z niego odgłos "tyk". Początkowo może to sugerować problem z akumulatorem, zwłaszcza po dłuższym postoju maszyny. Jednakże, jeśli problem powraca i rozruch następuje dopiero po wielu próbach (np. za 20. razem), należy pogłębić diagnostykę. Nawet nowo zamontowany, oryginalny rozrusznik może z czasem zacząć sprawiać problemy. Inny objaw to rozrusznik, który działa, ale kręci słabo, co wymusza wyłączenie innych obciążeń (np. nawiewu) podczas uruchamiania. Użytkownik zgłaszał również, że nowy rozrusznik kręcił nierówno - raz dobrze, raz słabo - co wskazywało na konieczność dalszego poszukiwania przyczyn w instalacji.
Szczegółowa diagnostyka układu rozruchowego
Sprawdzenie zasilania głównego i połączeń masy
Kluczowym pierwszym krokiem jest dokładne sprawdzenie grubych kabli zasilających i masy rozrusznika, a także klem akumulatora i ewentualnego wyłącznika głównego. Częstym objawem problemów z zasilaniem jest znaczny spadek napięcia podczas rozruchu. Zmierzono, że napięcie z 12 V spadało do niemal 7 V, co zazwyczaj wskazuje na konieczność wymiany akumulatora, chyba że coś wcześniej go rozładowuje. Należy pamiętać, że rozrusznik o dużych oporach może przekraczać normalny prąd rozruchowy, co również obciąża akumulator.
Istotnym zagadnieniem są także problemy z masą. Zgłaszano przypadki, gdy w koparce JCB 3CX Sitemaster spaliły się cztery kable minusowe (GND) w różnych wiązkach. Użytkownicy sugerują, że przyczyną mogą być problemy z połączeniami masy, które mogą prowadzić do zwarć w obwodach. Zaleca się sprawdzenie połączeń masy od akumulatora do ramy oraz do rozrusznika, ponieważ brak odpowiedniego połączenia może powodować przegrzewanie się przewodów. Dodawanie dodatkowej masy nie zawsze przynosi poprawę, jeśli problem leży głębiej w rezystancji obwodu.
Diagnostyka cienkiego przewodu sterującego i elektromagnesu
Następnie należy skupić się na cienkim przewodzie sterującym, który zasila elektromagnes rozrusznika (tzw. "wzbudzenie"). Za pomocą żarówki można sprawdzić, czy podczas próby uruchomienia pojawia się napięcie na tym przewodzie dochodzącym do rozrusznika. Jeśli napięcie nie pojawia się, przyczyna leży po stronie instalacji elektrycznej, np. w przekaźniku lub przewodach. W takim przypadku, jeśli z przekaźnika prąd wychodzi, wiadomo już, na jakim odcinku kabel jest uszkodzony.
W jednym przypadku problemem był łączony kabelek od wzbudzenia, który niby dawał prąd, ale o zbyt niskim natężeniu. Po wymianie na nowy, dwukrotnie grubszy niż w oryginale i bez łączeń, rozrusznik przestał sprawiać problemy. Charakterystyczne "cykanie" rozrusznika może wskazywać na usterkę elektromagnesu włączającego lub zawieszanie się szczotek. W sytuacji, gdy rozrusznik nie chce zapalić, można spróbować delikatnie uderzyć młotkiem w tylny dekiel rozrusznika, co czasem pomaga odblokować zawieszone szczotki, o ile urządzenie nie jest na gwarancji.
Jak sprawdzić każdy rozrusznik "na stole" kablami i akumulatorem! [VAG VW Seat Audi Skoda Golf Leon]
Uruchamianie maszyny "na krótko" (zwieranie śrub rozrusznika śrubokrętem) omija elektromagnes, włączając bezpośrednio silnik rozrusznika. Jeśli w takiej sytuacji bendiks czasem "przepuszcza" (nie zazębia się), wynika to z tego, że nie jest realizowana jedna z funkcji elektromagnesu - sprzęgnięcie bendiksu z wieńcem. Rozrusznik się kręci, ale bendiks pozostaje na swoim miejscu.
Rola stacyjki i przekaźników w układzie rozruchu
Wielokrotnie podejrzenia padały na stacyjkę. Jeden z użytkowników wymienił ją na nową, ale to nie rozwiązało problemu. Przewód sterujący rozrusznika biegnie od stacyjki, przez przekaźnik, do rozrusznika. Przekaźniki są kluczowym elementem układu. Ich lokalizacja w JCB 3CX może być rozproszona - przy bezpiecznikach, pod ramieniem, obok kierownicy lub nawet za silnikiem pod gumową osłoną.
Aby sprawdzić przekaźnik, należy włączyć zapłon i sprawdzić, czy klika, również po wrzuceniu jazdy w przód lub w tył i na luz. Jeśli klika, sterowanie działa. Warto wtedy podmienić przekaźnik, aby wykluczyć jego niesprawność. Jeśli rozrusznik nie załącza się pomimo prawidłowego działania "na krótko", i po sprawdzeniu bezpieczników, należy wyjąć podejrzany przekaźnik i zewrzeć pin 1 z 2 w gnieździe, a następnie przekręcić stacyjkę na pozycję rozruchu (3). Jeżeli rozrusznik zakręci, oznacza to usterkę przekaźnika. Problem z niewyłączaniem się rozrusznika również może być spowodowany wadliwą stacyjką.
Problem z żółtymi przewodami przy rozruszniku

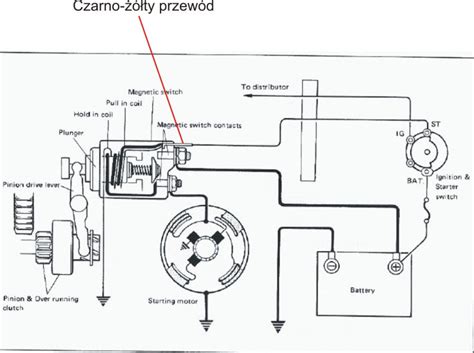

Szczególną uwagę należy zwrócić na podłączenie pęku żółtych przewodów przy rozruszniku. Jeden z użytkowników zauważył, że ten pęk kabli został podłączony do dolnej śruby tylnej klapki rozrusznika (wraz z masą do ramy), podczas gdy ze schematu wynikało, że powinien być on podłączony do górnej śruby automatu (gdzie idą również przewód od akumulatora i alternatora).
Błędne podłączenie tych przewodów, powielające schemat z uszkodzonego starego rozrusznika, może być bezpośrednią przyczyną niestabilnej pracy nowego rozrusznika, objawiającej się nierównym kręceniem, zawieszaniem się, a nawet pracą po wyłączeniu silnika. Warto zweryfikować to podłączenie zgodnie z oryginalnym schematem producenta, upewniając się, że na górną śrubę automatu idą prawidłowe trzy przewody, w tym plus od akumulatora, a nie tylko dwa, jak zaobserwowano.
Inne potencjalne przyczyny problemów z rozruchem
Usterki samego rozrusznika i jego elementów wewnętrznych
Nawet jeśli wszystkie kable i napięcia są w porządku, problem może leżeć w samym rozruszniku. Jeśli kręci ciężko nawet z nowym akumulatorem, najczęściej wskazuje to na zużyte tulejki lub szczotki w rozruszniku. W takich przypadkach rozrusznik kwalifikuje się do regeneracji. Możliwa jest również wymiana rozrusznika na wysokoobrotowy, co w niektórych maszynach (np. Case) znacząco poprawia efektywność rozruchu.
Wpływ immobilizera i układu paliwowego
W maszynach JCB 3CX występuje immobilizer, który steruje przekaźnikiem rozrusznika. Jeśli immobilizer z jakiegoś powodu nie zezwala na rozruch, sterownik silnika nie wysteruje pompy wtryskiwaczy, co uniemożliwi uruchomienie silnika, nawet jeśli rozrusznik by teoretycznie działał. Czerwona dioda na podsufitce świecąca ciągle po włożeniu kluczyka może sygnalizować problem z immobilizerem. W skrajnych przypadkach, jeśli wszystkie inne metody zawiodą, serwis może zaproponować ominięcie immobilizera. Jeśli silnik kręci dobrze, ale nie odpala, problem może leżeć w układzie paliwowym lub świecach żarowych. W maszynach JCB występuje podgrzewanie świec, ale zazwyczaj brak jest sygnalizacji grzania na pulpicie. Przepalona świeca żarowa (drut oporowy) utrudnia rozruch, szczególnie w niskich temperaturach. Problemy z przegrzewaniem w instalacji mogą mieć szerszy zakres, przykładem może być zagotowana linka od gazu, wymagająca wymiany.
Obciążenie z układu hydraulicznego
Po wyeliminowaniu usterek elektrycznych warto sprawdzić, czy problem ze słabym kręceniem rozrusznika nie leży w układzie hydraulicznym. Czasami, już podczas rozruchu, hydraulika niepotrzebnie spiętrza olej, co obciąża rozrusznik. Aby to sprawdzić, podczas kręcenia rozrusznikiem można wykonać nieobciążoną czynność hydrauliką, np. skręt kół.
Pamiętaj, że dokładna diagnostyka wymaga systematycznego sprawdzania każdego elementu układu rozruchowego, od akumulatora i jego połączeń, przez przewody, przekaźniki i stacyjkę, aż po sam rozrusznik oraz wpływ innych systemów maszyny.
