Informacje o Niniejszym Manualu
Model Maszyny i Numer Seryjny
Niniejsza instrukcja serwisowa zawiera ogólne informacje, jak również szczegółowe ostrzeżenia. Zawsze należy postępować zgodnie z instrukcją. Informacje mogą być zmieniane w celu ulepszeń, a producent zastrzega sobie prawo do wprowadzania zmian w maszynie bez powiadomienia.
Korzystanie z Instrukcji Serwisowej
W instrukcji serwisowej zastosowano logiczny podział na sekcje: Sekcja B dotyczy karoserii i ramy, Sekcja C - elektryki, Sekcja E - hydrauliki, Sekcja F - przekładni, a Sekcja G - hamulców. W instrukcji znajdziemy również sekcję referencyjną szczegółów narzędzi.
Numeracja Sekcji i Odnośniki
Każda sekcja ma swoją numerację, a odnośniki są poprzedzone symbolem „przejdź do” i podkreślone. Numer sekcji jest wskazywany w nawiasach. Opisy operacji, demontażu i przeglądu są również zawarte w instrukcji.
Lewa Strona, Prawa Strona
Wszystkie odniesienia do lewej i prawej strony maszyny są zawsze podawane z perspektywy operatora siedzącego w kabinie, patrzącego do przodu.
Identyfikacja Maszyny

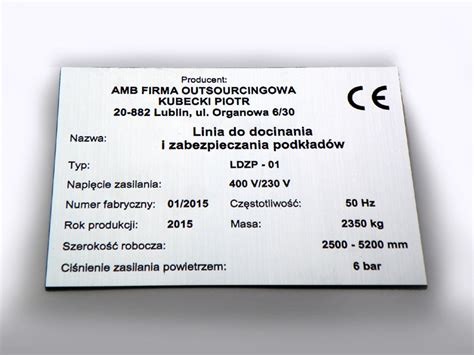

Tabliczka Identyfikacyjna Maszyny
Tabliczka identyfikacyjna maszyny zawiera ważne dane, takie jak typowy numer identyfikacyjny pojazdu (VIN) oraz typowy numer identyfikacyjny produktu (PIN), który jest wskazany na tabliczce.
Tabliczki Identyfikacyjne Komponentów
Komponenty maszyny również posiadają własne tabliczki identyfikacyjne, znajdujące się na samej jednostce. Należy regularnie sprawdzać ich stan.
Elementy Złączne
Śruby i Wkręty
Zaleca się stosowanie śrub i wkrętów o wykończeniu odpornym na korozję, co jest standardową praktyką. W przypadku naturalnego smarowania, charakterystyka momentu obrotowego może być zmieniona o plus minus 3%.
Złączki Hydrauliczne
System hydrauliczny wykorzystuje system uszczelnienia czołowego 'O' Ring oraz system węży 'Torque Stop'.
Materiały Uszczelniające i Zatrzymujące
W maszynie stosuje się różne materiały uszczelniające i zatrzymujące, które są kluczowe dla jej prawidłowego działania.
Kody Kolorystyczne
Kody Kolorystyczne Schematu Hydraulicznego
Schematy hydrauliczne wykorzystują kody kolorystyczne, które ułatwiają identyfikację poszczególnych elementów. Przykładowo, elementy ocynkowane mają złote wykończenie ('Z'), a dacrometowe - plamiste srebrne wykończenie ('D').
Kody Czarno-Białe
Oprócz kodów kolorystycznych, w instrukcji znajdują się również kody czarno-białe.
Bezpieczeństwo
Konstrukcje Ochronne (ROPS/FOPS)
W maszynie musi być zainstalowana konstrukcja zabezpieczająca przed przewróceniem (ROPS) oraz konstrukcja zabezpieczająca przed spadającymi przedmiotami (FOPS). ROPS zapewnia ochronę przed przewróceniem maszyny, a FOPS - ochronę przed małymi (np. cegły) lub ciężkimi (np. drzewa) spadającymi przedmiotami.
Uszkodzenia ROPS/FOPS
Nigdy nie należy używać maszyny z uszkodzoną lub brakującą konstrukcją ROPS/FOPS. Elementy ROPS/FOPS, które zostały odnowione po wypadku, powinny być wymienione na nowe, aby zapewnić pełną ochronę. Zderzenie lub przewrócenie maszyny może wyrzucić operatora i spowodować zmiażdżenie. Zawsze należy zapinać pasy bezpieczeństwa podczas korzystania z maszyny.
Ł𝘼𝘿𝙊𝙒𝘼𝙍𝙆𝘼 𝙏𝙀𝙇𝙀𝙎𝙆𝙊𝙋𝙊𝙒𝘼 𝙅𝘾𝘽 - 𝙤𝙗𝙨ł𝙪𝙜𝙖. 𝙋𝙞𝙚𝙧𝙬𝙨𝙯𝙚 𝙠𝙧𝙤𝙠𝙞.
Przygotowanie do Holowania
Szczegółowe instrukcje dotyczące przygotowania maszyny do holowania znajdują się w odpowiedniej sekcji manualu.
