Czujniki obrotów silnika i skrzyni biegów odgrywają kluczową rolę w prawidłowym funkcjonowaniu maszyn JCB, wpływając na pracę układu napędowego, chłodzenia oraz na poprawność wyświetlanych informacji. Ich awaria może prowadzić do szeregu problemów, od niedziałającego obrotomierza po blokowanie skrzyni biegów. Skuteczna diagnostyka wymaga podłączenia do komputera, znajomości typowych objawów oraz potencjalnych przyczyn, takich jak uszkodzenia czujników, przetarte wiązki elektryczne czy problemy z modułami sterującymi.
Funkcja i Lokalizacja Czujników Prędkości
Prawidłowy odczyt prędkości jest niezbędny dla wielu systemów w maszynach JCB, a za te odczyty odpowiadają precyzyjne czujniki. Moduł sterujący wysyła prąd na cewkę sterującą, jeśli ma właściwy odczyt zarówno z czujnika prędkości na skrzyni biegów, jak i na silniku.
Czujnik Obrotów Silnika
Czujnik prędkości silnika musi być blisko ząbkowanej blaszki i patrzeć idealnie na te ząbki na blaszce. Nie ma czujnika na kole zamachowym; czujnik koło koła pasowego ma być blisko i patrzeć na ząbki na kole. Jego prawidłowe działanie jest fundamentalne dla monitorowania pracy jednostki napędowej.
Czujniki Prędkości Skrzyni Biegów i Ich Współdziałanie
Czujniki obrotów silnika i skrzyni biegów obydwa są od transmisji. Jeśli prędkość silnika i prędkość skrzyni nie będą prawie wyrównane, funkcja torque lock (blokada momentu obrotowego) się nie włączy. Lokalizacja czujników obrotów silnika to ten z boku i ten z przodu silnika. U góry skrzyni jest czujnik temperatury. Problemem może być także sytuacja, gdy czujnik prędkości na skrzyni biegów nie czyta. W przypadku przełączenia biegów na automat, skrzynia może zacząć się blokować, co często wskazuje na błędy czujników obrotów silnika i skrzyni biegów, sugerując, że defacto dwa czujniki są uszkodzone. Warto również sprawdzić, czy czujnik ciśnienia oleju w skrzyni nie ma związku z problemem.
Inne Czujniki Prędkości: Czujnik Sprzęgła Wiskozowego Wentylatora
Czujnik prędkości sprzęgła wiskozowego wentylatora jakości OEM jest zaprojektowany dla zaawansowanych układów chłodzenia w koparkach gąsienicowych i kołowych JCB serii JS. Podzespół ten pełni rolę w inteligentnym zarządzaniu temperaturą silnika, przesyłając precyzyjne dane o obrotach wentylatora do jednostki sterującej ECU. Uszkodzenie czujnika wiskozy często objawia się kodami błędów dotyczącymi „Fan Speed Error” lub nagłym wzrostem temperatury silnika przy dużym obciążeniu, mimo sprawnej pompy wody. Przed wymianą czujnika warto sprawdzić stan wiązki elektrycznej prowadzącej do sprzęgła wentylatora - w maszynach serii JS przewody te są narażone na przetarcia w pobliżu osłon wentylatora.
Diagnozowanie Problemów z Czujnikami Obrotów
Precyzyjna diagnostyka jest kluczowa dla szybkiego i skutecznego rozwiązania problemów związanych z czujnikami obrotów w maszynach JCB.
Wstępna Diagnostyka i Narzędzia

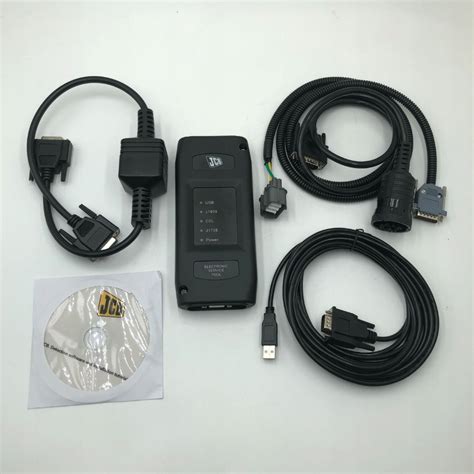

Komputer musisz podpiąć, aby sprawdzić odczyty prędkości. Ważne jest, aby określić model, rok produkcji oraz VIN ładowarki, ponieważ te informacje są niezbędne do prawidłowej diagnozy i dostępu do schematów elektrycznych. W przypadku braku czujnika powinien pojawić się błąd, ponieważ moduł go nie widzi. Należy również sprawdzić, jak i kiedy było sprawdzane napięcie na czujnikach.
Typowe Błędy i Objawy
Typowe objawy problemów z czujnikami obrotów mogą obejmować niedziałający obrotomierz, choć ten problem bywa również związany z układem ładowania. Specyficzny błąd, taki jak P072013, często jest wyświetlany jako "ciśnienie skrzyni biegów", jednak w rzeczywistości odnosi się do obrotów skrzyni biegów. Jeśli pojawiają się błędy czujników obrotów silnika i skrzyni biegów, często oznacza to uszkodzenie dwóch czujników lub zwarcie na zasilaniu czujników. Może to być również problem z modułem skrzyni, jeśli jest on założony od maszyny bez opcji blokady momentu obrotowego (torque lock), a ten moduł niestety jest nieprogramowalny na inny soft.
Najczęstsze Przyczyny Awarii i Rozwiązania
Problemy z czujnikami obrotów w maszynach JCB mogą mieć różne źródła, a ich zrozumienie ułatwia szybką i skuteczną naprawę.
Uszkodzenie Czujnika a Zamienniki
Gdy zacznie wyskakiwać błąd czujnika, zaleca się zmienić go na oryginał. Zamienniki często rzucają błędy, a użytkownicy zgłaszają, że nie trafili jeszcze na działający zamiennik, a czujników nikt nie chce przyjąć do zwrotu. Oryginalne czujniki, choć droższe, zapewniają niezawodność i kompatybilność z systemem maszyny.
Problemy z Okablowaniem i Instalacją
Jedną z częstych przyczyn błędów czujników są przetarte przewody w instalacji. Wskazano, że wiązka gdzieś fabrycznie jest słabo zabezpieczona i narażona na przetarcia. Po sprawdzeniu instalacji w dwóch miejscach okazało się, że przewody były przetarte, co po naprawie znacznie poprawiło sytuację. Przykładem jest przetarta wiązka nad skrzynią biegów od obrotów skrzyni biegów. Warto również dokładnie przejrzeć wiązkę od czujnika ciśnienia skrzyni biegów.
JCB pęknięty sworzeń .Bobcat problemy elektryczne
Awaria Modułów Sterujących
Moduł sterujący silnika jest niezwykle ważnym elementem systemu. W przypadku uszkodzenia, może to być przyczyną błędów. Moduł wysyła na cewkę prąd tylko, jeśli ma właściwy odczyt z czujnika prędkości na skrzyni biegów i na silniku. W niektórych przypadkach problemem może być także uszkodzony moduł skrzyni biegów, zwłaszcza jeśli jest to moduł nieprogramowalny.
Ogólne Kody Błędów JCB Związane z Czujnikami
Kody błędów JCB odnoszą się do różnych problemów technicznych i są wyświetlane na panelach kontrolnych maszyn. Pomagają one zlokalizować usterkę i ułatwić diagnostykę. Poniżej przedstawiono wybrane kody błędów, które mogą być związane z czujnikami obrotów lub innymi istotnymi systemami:
- E0001: Problem z komunikacją modułu sterującego silnika.
- E0301: Niska wartość napięcia zasilania ECU.
- E1001: Błąd czujnika położenia wału korbowego (czujnika obrotów silnika).
- E5005: Błąd czujnika prędkości (ogólny).
- E1017: Błąd komunikacji CAN-BUS między różnymi modułami.
Każda maszyna JCB zawiera instrukcję obsługi z podstawowymi kodami błędów i procedurami diagnostycznymi. W przypadku braku instrukcji, można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne.
Wybór Części Zamiennych
Części do maszyn JCB, takich jak koparki, ładowarki teleskopowe, koparko-ładowarki i miniładowarki, mogą być oryginalne (OEM - Original Equipment Manufacturer) lub wysokiej jakości zamiennikami. Te drugie stanowią często tańszą alternatywę. Zakup używanych części do maszyn JCB może być dobrym wyborem, gdy budżet na zakup nowych komponentów jest ograniczony. Koszt używanych części JCB jest niższy niż w przypadku nowych. Jednak przed zakupem używanych części należy sprawdzić, czy dany element jest kompatybilny z modelem maszyny i czy jest w dobrym stanie technicznym, bez widocznych uszkodzeń.
