Przyczyny braku przedniego napędu w koparko-ładowarkach JCB 4CX i podobnych modelach

Wprowadzenie

Koparko-ładowarki JCB, w tym popularny model 4CX, są cenione za swoją wytrzymałość i innowacyjność. Firma JCB często wprowadza zaawansowane technologie, aby zwiększyć wydajność, trwałość i niezawodność swoich skrzyń biegów. Mimo to, intensywne warunki pracy, takie jak budowy czy kopalnie, mogą prowadzić do awarii układu napędowego, a problem braku biegów jest jednym z najbardziej frustrujących i złożonych. W zależności od modelu i zastosowania maszyny, JCB oferuje różne typy skrzyń biegów, w tym manualne, automatyczne i półautomatyczne, dostosowując ich charakterystykę pracy do specyficznych wymagań.

Objawy i Przejawy Awarii Skrzyni Biegów w Koparko-ładowarkach

Problem z wybieraniem biegów w JCB 4CX i podobnych maszynach często zaczyna się od subtelnych sygnałów, które z czasem eskalują. Użytkownicy zgłaszają szereg symptomów wskazujących na potencjalne awarie układu napędowego:

• Brak jazdy: Maszyna całkowicie przestaje reagować na próby zmiany biegów, nie ma jazdy ani w przód, ani w tył.
• Brak oporu: Kiedy próbuje się wbić biegi, nie czuje się żadnego oporu, tak jakby nie było żadnego biegu.
• Opóźnienia w reakcji: Początkowo może pojawiać się lekkie opóźnienie przy przełączaniu na przód.
• Selektywny brak biegów: Zdarza się, że brakuje 2. i 4. biegu do przodu, podczas gdy pozostałe działają, lub nie ma ani 1, ani 2, ani 3, ani 4 biegu.
• Utrata siły po rozgrzaniu: Ładowarka, kiedy jest zimna, jedzie normalnie, ale po rozgrzaniu przestaje jechać i traci moc.
• "Ślizganie" sprzęgła: Gdy maszyna jest zimna, na 2. biegu chwilkę ciągnie, ale odczucie jest podobne do tego, gdy w samochodzie ślizga się sprzęgło. Na 4. biegu nic się nie rusza nawet gdy jest zimna.
• Problemy elektryczne: Słychać przekaźniki, jak zmienia się manetką przód/tył, ale nie słychać, jak załącza się sprzęgło. Może nie świecić się kontrolka od hamulca ręcznego, zanikają światła stopu, a po wciśnięciu hamulca nie załącza się napęd 4x4. Na cewkach pod koparką (tych niebieskich) nie ma żadnej reakcji na ruszanie manetką; na dwóch jest napięcie 12V, a na dwóch skacze od 4V do 8V.
• Palenie bezpieczników: Maszyną udaje się ruszyć, ale przy zmianie biegów pali się bezpiecznik i rozłącza jazdę. Powodem bywa zjarana cewka na skrzyni od napędu 4x4.

Główne Przyczyny Braku Przedniego Napędu i Biegów w Koparko-ładowarkach JCB 4CX

Problemy ze skrzynią biegów i układem napędowym w maszynach JCB 4CX mogą mieć złożone podłoże, wynikające z kombinacji czynników mechanicznych, hydraulicznych, elektrycznych i eksploatacyjnych.

Problemy z układem hydraulicznym i smarowaniem

Uszkodzenia w układzie hydraulicznym są częstą przyczyną awarii. Uszkodzenie elementów gumowych, czyli uszczelnień, powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, który przyczynia się do spalania tarcz ciernych. Naprawa skrzyni biegów JCB często jest konieczna z powodu wad konstrukcyjnych, przez stary lub źle dobrany olej, jego brak, bądź zanieczyszczenia. Innym problemem może być sprzęgło elektrohydrauliczne, gdzie nieszczelności lub uszkodzenia mogą prowadzić do utraty siły po rozgrzaniu.

Usterki mechaniczne

Mechaniczne uszkodzenia powstałe podczas jazdy są bardzo powszechne. Należą do nich:

• Elektrozawory: Podobnie jak w przypadku jednego z użytkowników, elektrozawory na skrzyni biegów wymagają sprawdzenia. Czasami urwie się jeden z nich, a oring podwinie, co uniemożliwia prawidłowe działanie.
• Elementy wałków: Na wałku od pompy może zerwać się zgrzew łączący kosze, co powoduje, że olej przelewa się z jednego kosza na drugi i załącza dwa kosze naraz. Wymiana teflonów na wałku czy zaślepienie otworu, bo wypchało zaślepkę (co spowodowało brak jazdy do tyłu), to również typowe usterki.
• Tarcze cierne: Ich spalanie jest bezpośrednim skutkiem spadku ciśnienia oleju.
• Naturalne zużycie: Każda skrzynia biegów z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.

Awaria elektryki i elektroniki

Nowoczesne skrzynie biegów JCB są silnie zależne od układów elektrycznych:

• Cewki i okablowanie: Jeśli nie ma 2. i 4. biegu do przodu, ich wspólnym elementem może być cewka. Jeśli zamiana cewek miejscami nie zmienia objawów, podejrzane jest sprzęgło, które ona załącza. Słabe napięcie (np. od 4V do 8V) na cewkach pod koparką może wskazywać na problem. W elektrozaworze w cewce stosowana jest dioda, dlatego ważna jest biegunowość styków (np. Pin 1 przewód #8.., Pin 2 przewód #600..).
• Czujniki i przekaźniki: Zepsuty czujnik od hamulca ręcznego może nie załączać sprzęgła, a do niego może nie dochodzić prąd. Przekaźniki (często z lewej strony przy hamulcu ręcznym lub pod kierownicą) mogą być źródłem problemu.
• Moduły i diody: Jeśli brakuje jednego biegu, problem może leżeć pomiędzy kablem sygnałowym z manetki a przekaźnikiem czy modułem. Może to być również kwestia uszkodzonej diody. Biegi załączają się po dwie cewki, więc jeśli któraś padnie, nie powinno być dwóch biegów.

Czynniki eksploatacyjne i konserwacyjne

Sposób użytkowania i dbałość o maszynę mają kluczowe znaczenie:

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach, szczególnie przy dużych obciążeniach, co może prowadzić do szybszego zużycia skrzyni biegów.
• Niewłaściwa konserwacja: Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów.
• Wnikanie zanieczyszczeń: Pył, brud czy woda do skrzyni biegów może prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów.

Przykład Awarii i Rozwiązania w Konkretnych Modelach

Problem z przednim napędem w Terex 970 Elite (skrzynia Dana Spicer 1214FT16000-33)

Jedna z sytuacji dotyczyła koparko-ładowarki Terex 970 Elite z 2008 roku, wyposażonej w skrzynię Power Shift Dana Spicer. Przedni napęd przestał działać - koła przednie, po podniesieniu maszyny i załączeniu napędu, obracały się wolno i można je było zatrzymać, a przy wyłączonym napędzie praktycznie się nie obracały. Przekaźniki, bezpieczniki i włącznik zostały sprawdzone i działały poprawnie. Po wyłączeniu napędu przekaźnikiem słychać było szum w skrzyni, który zanikał przy włączonym napędzie. Elektrozawór załączania napędu, podobnie jak inne elektrozawory, znajdował się wewnątrz skrzyni biegów. Wcześniej zaobserwowano, że podczas pracy przodem napędy były znacznie słabsze i wolniejsze, czasami potrafiąc zatrzymać maszynę. Zauważono również luz na flanszy, który był ledwo wyczuwalny i od początku przy sprawnym napędzie taki sam. Dodatkowo, przy pracy na dużej wydajności pompy hydraulicznej, maszyna dusiła silnik na biegu jałowym, a przy podnoszeniu podpór na maksymalnych obrotach hydrauliki, maszyna gasła, wymagając kilkuminutowej przerwy do ponownego uruchomienia. W tym przypadku, z uwagi na wyczuwalny luz na flanszy od wyjścia napędu na tylny most, sugerowano zrzucenie skrzyni i remont, wskazując na możliwość uszkodzenia tulejek na składaniu dolnego wałka lub elementów sprzęgła od przedniego napędu.

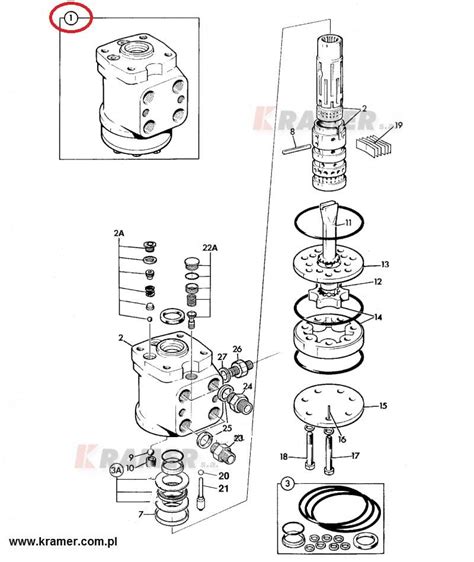

Problem z trybami jazdy w JCB 4CX (obie osie skrętne)

Inny przypadek dotyczył koparko-ładowarki JCB 4CX z 2003 roku, w wersji z obiema osiami skrętnymi. Przełącznik trybu jazdy posiadał trzy pozycje: 4WS, CRAB, 2WS. Opcje 4WS i CRAB działały bez zarzutu, jednak po przełączeniu na 2WS maszyna pozostawała w poprzednim trybie pracy. Przełączanie między trybami 4WS i CRAB odbywało się bez uwag. Sygnalizacja na desce rozdzielczej rodzaju wybranej opcji była dostępna tylko dla działających trybów jazdy. Sugerowano sprawdzenie czujnika na tylnej osi. Po sprawdzeniu okazało się, że przedni czujnik świecił po zetknięciu z metalem, natomiast tylny świecił cały czas. Po zamianie czujników miejscami i podpięciu tylnego do wiązki przedniego, problem nie ustąpił. Ostatecznie, wymiana czujnika indukcyjnego tylnej osi rozwiązała problem.

Brak przedniego napędu w JCB 3CX (2004 r.)

W maszynie JCB 3CX z 2004 roku wystąpił problem braku przedniego napędu. Stwierdzono, że nie dochodzi napięcie do cewki załączającej przedni napęd. Po rozebraniu kokpitu, gdzie znajduje się włącznik napędu, zauważono luźną wiązkę przewodów z naklejką od napędów, która nie była do niczego podłączona. Wydawało się, że kiedyś coś było do niej podłączone, ponieważ piny były czyste. Zidentyfikowano, że druga wtyczka służy do skrętnych 4 kół, a w modelu 3CX jest ona zbędna. Po sprawdzeniu okazało się, że przewód od czujnika stopu był przetarty, co powodowało brak świateł stopu i problemy z zasilaniem. Po naprawie przewodu od czujnika stopu, światła zaczęły działać. Następnie ustalono, że ktoś wcześniej zamienił kostki i pod włącznik napędów powinna być podłączona kostka z logiem hamulców, ponieważ piny w niej mają napięcie. Po prawidłowym podłączeniu, pojawiło się napięcie do zasilenia cewki przy skrzyni biegów, jednak po podłączeniu samej cewki, od razu palił się bezpiecznik A5, co świadczyło o spalonej cewce.

Skuteczna Naprawa Skrzyni Biegów JCB 4CX

Skuteczna naprawa skrzyni biegów JCB wymaga precyzyjnej diagnostyki i często profesjonalnego podejścia.

Wstępna diagnostyka i działania operatora

Przed wezwaniem serwisu operator może podjąć szereg działań diagnostycznych i naprawczych:

• Dokładne sprawdzenie objawów: Należy sprawdzić wszystkie biegi przód i tył oraz dokładnie zidentyfikować, których brakuje.
• Inspekcja elektryczna: Sprawdzenie bezpieczników, prądu dochodzącego do cewek elektrozaworów. Podmienienie cewek i przewodów w celu sprawdzenia, czy problem się przesuwa. Sprawdzenie przełącznika i przewodów oraz przekaźników (np. z lewej strony przy hamulcu ręcznym). W przypadku braku dokumentacji, warto stworzyć tabelkę, co kiedy się załącza, sprawdzić prądy i zamienić cewki, jeśli wydają się podejrzane. Należy dokładnie sprawdzić cewki - to, że stukają po wyjęciu lub na zgaszonym silniku, nie oznacza, że działają pod ciśnieniem. Należy sprawdzić czujnik hamulca ręcznego na krótko i upewnić się, czy dochodzi do niego prąd.
• Inspekcja mechaniczna: Sprawdzenie elektrozaworów pod kątem fizycznych uszkodzeń, np. podwiniętych oringów. Jeśli coś podejdzie i suwak rozdzielacza nie może się w którąś stronę ruszyć, a po przełożeniu całych elektrozaworów nic się nie zmienia, to sprzęgło jest w 99% uszkodzone.

Profesjonalny serwis i kompleksowa regeneracja

W przypadku poważniejszych awarii, kompleksowa naprawa skrzyni biegów wymaga specjalistycznej wiedzy i wyposażenia. Profesjonalny serwis oferuje:

• Pełna diagnoza: Sprawna diagnostyka, często z wykorzystaniem specjalistycznych narzędzi, pozwala na szybkie znalezienie usterki. Serwis mobilny może rozpocząć od rozmowy z operatorem i bezpośredniego sprawdzenia maszyny.
• Demontaż i inspekcja komponentów: Skrzynia biegów jest demontowana z ładowarki. Po demontażu, wszystkie komponenty są dokładnie sprawdzane pod kątem zużycia i uszkodzeń, w tym zębatki, łożyska, synchronizatory, uszczelki i inne części.
• Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe.
• Ponowny montaż i regulacja: Skrzynia biegów jest ponownie składana z precyzyjną regulacją i ustawieniem poszczególnych elementów.
• Testy po naprawie: Po złożeniu skrzyni biegów i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia działa bez zarzutu.
• Raport i zalecenia: Po zakończeniu naprawy skrzyni biegów, serwisant zazwyczaj dostarcza raport z wykonanych prac oraz ewentualne zalecenia dotyczące dalszego użytkowania i konserwacji maszyny.

Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu. Czas realizacji takiej kompleksowej naprawy to często około 3 dni roboczych od otrzymania skrzyni.

Ważność Szybkiej Reakcji na Awarię

Ignorowanie problemów ze skrzynią biegów w JCB 4CX może prowadzić do poważnych konsekwencji:

• Eskalacja usterek: Małe usterki, które mogłyby być łatwo naprawione na wczesnym etapie, mogą przerodzić się w poważniejsze awarie. Niewielkie wycieki oleju mogą prowadzić do niedostatecznego smarowania i w konsekwencji do uszkodzenia ważnych komponentów skrzyni biegów.
• Wzrost kosztów naprawy: Im dłużej zwleka się z naprawą, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Przestoje w pracy: Uszkodzona skrzynia biegów może uniemożliwić efektywne wykorzystanie ładowarki, co prowadzi do przestojów w pracy. W przypadku firm zależnych od ciężkiego sprzętu, takie przestoje mogą mieć poważne konsekwencje finansowe.
• Ryzyko bezpieczeństwa: Kontynuowanie pracy z uszkodzoną skrzynią biegów może zwiększać ryzyko nagłej awarii w trakcie użytkowania, co może być niebezpieczne dla operatora i innych pracowników w pobliżu. Nieprawidłowo działająca skrzynia biegów może wpływać na kontrolę nad maszyną, co stanowi zagrożenie bezpieczeństwa.

Naprawa skrzyni biegów JCB pozwala przede wszystkim przywrócić maszynie jej pierwotną wydajność. Oznacza to lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom oraz pomaga zapewnić bezpieczne warunki pracy. Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny. Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych. Najlepiej, aby wszelkie problemy ze skrzynią biegów w ładowarkach JCB były naprawiane jak najszybciej po ich wykryciu. Pozwala to uniknąć tych negatywnych konsekwencji. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom.
