Problemy ze światłami stopu w koparko-ładowarkach JCB 4CX są stosunkowo często zgłaszanym problemem, który często wskazuje na szersze kwestie związane z układem elektrycznym i działaniem napędu 4x4. Zrozumienie mechanizmów stojących za tymi usterkami jest kluczowe dla skutecznej diagnostyki i naprawy.
Wstępna diagnostyka i typowe objawy
Użytkownicy maszyn JCB 4CX często zgłaszają, że światła stopu nie działają, pomimo sprawdzenia i wymiany bezpieczników, żarówek i czujnika. W niektórych przypadkach, nawet po przełożeniu tych elementów z innej, sprawnej maszyny, problem nadal występuje. Nierzadko dochodzi również do ciągłego przepalania bezpiecznika odpowiedzialnego za obwód świateł stopu.
Złożoność problemu może manifestować się w nieprawidłowym działaniu oświetlenia, na przykład gdy światło stopu pojawia się w prawej lampie, ale jednocześnie świeci kierunkowskaz, natomiast w lewej lampie światła stopu w ogóle nie ma.
Mechanizm działania świateł stopu i napędu 4x4
W maszynach JCB 4CX, naciśnięcie pedału hamulca wywołuje reakcję nie tylko w obwodzie świateł stopu, ale także w systemie napędu. W przeciwieństwie do niektórych modeli 3CX, które oferowały wybór hamowania tylko na tylnej osi, w 4CX użycie hamulca zazwyczaj skutkuje hamowaniem wszystkimi kołami.
Rola czujnika stopu i przekaźnika

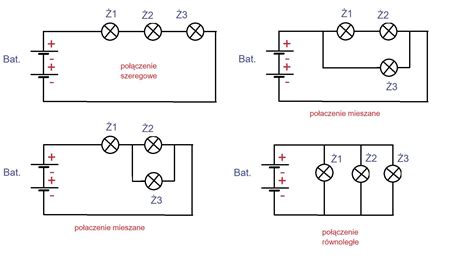

Czujnik stopu ma za zadanie zwierać masę na załączenie cewki przekaźnika. Jeśli przekaźnik nie "pyka", oznacza to, że nie działa. Ten przekaźnik jest odpowiedzialny zarówno za światła stopu, jak i załączenie przedniego napędu. Kluczowym elementem jest bezpiecznik B6, który zasila cewkę przekaźnika. Włącznik stopu podaje masę na cewkę przekaźnika poprzez kable o numerach 126-plus i 877-masa. Na tej drodze nie powinno być innych elementów.
Związek z napędem 4x4
W maszynach 4CX, szczególnie w wersji "Super", każdorazowe naciśnięcie stopu powoduje załączenie napędu 4x4. Hamowanie odbywa się przez tylny most, a napęd przenosi siłę hamowania również na przód. Można to zaobserwować po charakterystycznym "miauczeniu" przedniego mostu podczas hamowania oraz odczuwalnym lepszym zwalnianiu maszyny. Jeśli światło stopu świeci się ciągle, napęd przedni również będzie stale załączony, co może prowadzić do niepotrzebnego zużycia komponentów i potencjalnych usterek.
Szczegółowa diagnostyka i potencjalne rozwiązania
Sprawdzenie żarówek i styków
Pierwszym krokiem zawsze powinno być sprawdzenie żarówek. Zdarza się, że blaszki w gniazdach żarówek nie stykają się prawidłowo, co może skutkować brakiem światła. Można wykonać test, wyciągając żarówkę i, na uruchomionej maszynie (bez włączonych świateł postojowych), prosząc kogoś o naciśnięcie stopu, a następnie zwierając śrubokrętem dwie blaszki w środku gniazda. W drugiej lampie powinno wówczas pojawić się światło postojowe zamiast stopu, co może wskazywać na problem z samą żarówką lub jej stykiem.
Weryfikacja czujnika stopu
Czujnik stopu jest kluczowym elementem. Znajduje się on pod kierownicą i dostęp do niego wymaga pewnej gimnastyki. Warto określić rok produkcji maszyny, ponieważ różne roczniki mogą mieć różne typy czujników:
- Mechaniczny: zwykle to pałąk z gwintem, z jednej strony ma dwie wtyczki, a z drugiej bolec naciskany przez pedał hamulca.
- Indukcyjny: również pałąk z gwintem, ale z jednej strony wychodzi kabelek (zazwyczaj trzyprzewodowy). Jest umiejscowiony po prawej stronie prawego pedału hamulca, prostopadle, w odległości około 3 cm.
W modelach z systemem Powershift często spotyka się przełączniki indukcyjne z trzema przewodami. Jeśli przełącznik "pstryka" (czyli mechanicznie działa), a prąd nadal nie dochodzi do stopu w lampach (mimo że do postojówek dochodzi), problem leży gdzieś w dalszej części obwodu.
JCB 4cx eco brake problem part 3, brake pressure light, replacing pressure accumulator
Problemy z przekaźnikami i cewkami
Przepalanie bezpiecznika po wymianie przekaźnika hamulców jest silnym sygnałem usterki. Może to wskazywać na zwarcie w obwodzie lub uszkodzony przekaźnik. Podobnie, problem z ciągle załączonym przednim napędem może być spowodowany przetartymi kablami lub uszkodzoną cewką na skrzyni od napędu 4x4. Zjarana cewka może prowadzić do spalania bezpiecznika od jazdy za każdym razem, gdy napęd jest włączany klawiszem lub poprzez naciśnięcie pedału hamulca.
Warto również sprawdzić napięcie na niebieskich cewkach pod koparką. Jeśli na dwóch jest stabilne 12V, a na innych skacze od 4V do 8V, wskazuje to na problem z zasilaniem lub samymi cewkami. Zablokowana cewka może być przyczyną podobnych problemów, szczególnie w skrzyniach Powershift.
Powiązanie z innymi systemami
Problemy ze światłami stopu mogą być powiązane z innymi usterkami elektrycznymi, takimi jak zanik jazdy, brak załączania sprzęgła (mimo sprawnego przycisku sprzęgła) czy nieświecąca kontrolka hamulca ręcznego. Czasami uszkodzony czujnik hamulca ręcznego może blokować załączanie sprzęgła. Jeśli nie dochodzi prąd do czujnika hamulca ręcznego, mimo że sam czujnik działa po zwarciu "na krótko", może to wskazywać na przetarty kabel w wiązce elektrycznej. Problemy z napięciem na cewkach zmiany biegów i przepalanie bezpiecznika przy zmianie biegów również mogą mieć wspólne korzenie z problemami stopu, wskazując na ogólne przeciążenie lub zwarcie w układzie elektrycznym.
Podsumowanie diagnostyki
Właściwa diagnostyka wymaga systematycznego podejścia. Należy dokładnie sprawdzić włącznik świateł stopu, wszystkie bezpieczniki, przekaźniki, żarówki, okablowanie (szukając przetarć) oraz cewki sterujące napędem i skrzynią Powershift. W przypadku problemów z ciągle załączonym napędem 4x4 lub przepalaniem bezpieczników, często winna jest zjarana lub zablokowana cewka na skrzyni. Warto pamiętać, że w JCB 4CX każde użycie hamulca aktywuje hamowanie wszystkimi kołami, a więc problemy z obwodem stopu mogą mieć bezpośredni wpływ na działanie napędu.
