Koparko-ładowarki JCB 4CX są maszynami o wysokiej wydajności, jednak, podobnie jak każde inne urządzenie, mogą napotkać na problemy techniczne. Jednym z częstszych zgłaszanych problemów jest brak prawidłowego obrotu ramienia koparkowego. Problem ten może objawiać się na różne sposoby, od całkowitego braku reakcji po niekontrolowane ruchy. Poniższa analiza przedstawia potencjalne przyczyny i kroki diagnostyczne, które mogą pomóc w rozwiązaniu tej usterki.
Diagnoza i typowe usterki związane z obrotem ramienia
Problemy z elektryką i czujnikami
W przypadku braku działania przesuwu ramienia koparkowego, gdy po włączeniu przełącznika maszyna nie wydaje charakterystycznego pisku (który wcześniej występował) i hydroklapy nie zwalniają się, należy zacząć od diagnostyki układu elektrycznego. Jedną z możliwych przyczyn jest uszkodzenie okablowania, gdzie przetarte przewody mogą stykać się ze sobą, powodując zwarcie lub przerwę w obwodzie. Warto również sprawdzić luźne wsuwki w okolicach rozdzielacza, które mogły się rozłączyć.
- Zwarcie cewki: Jedną z bezpośrednich przyczyn braku obrotu może być zwarcie cewki, co skutkuje brakiem aktywacji mechanizmu.
- Włącznik i bezpieczniki: Warto sprawdzić włącznik obrotu ramienia. Możliwe jest przełożenie włącznika od innego osprzętu w celu weryfikacji. Bezpiecznik zaworu obrotu należy zlokalizować w skrzynce bezpieczników i sprawdzić jego stan.
- Uszkodzone przewody pod siedzeniem: W niektórych przypadkach uszkodzone lub przetarte kable w wiązce elektrycznej pod siedzeniem operatora mogą powodować błędy. Po zaizolowaniu takich przewodów problem z migającą kontrolką trójkąta na desce rozdzielczej może ustąpić.
- Cewki nad mostem: Dwie cewki znajdujące się pod podłogą, nad tylnym mostem, są odpowiedzialne za obrót ramienia. Ich uszkodzenie (np. spalenie) lub niewłaściwe działanie zamienników może być przyczyną. Napięcie 12V na tych cewkach powinno występować, gdy fotel jest skierowany przodem do kierunku jazdy. W pozycji obróconej do kopania, napięcie na nich powinno zanikać.
- Moduł sterujący: Problemy z obrotem, takie jak samoczynne włączanie i wyłączanie, mogą wskazywać na usterkę modułu sterującego, nawet po jego wymianie.
Problemy z hydrauliką i mechaniką
Poza usterkami elektrycznymi, wiele problemów z obrotem ramienia ma podłoże hydrauliczne lub mechaniczne.
- Zablokowany drążek: Sytuacja, w której drążek blokuje się po maksymalnym obrocie ramieniem w prawo, może wskazywać na problem z suwakiem rozdzielacza. Czasami udaje się odblokować drążek, pociągając za cięgno suwaka rozdzielacza.
- Niekontrolowane wychylanie ramienia: Samoczynne wychylanie się złożonego ramienia na boki, z możliwością ręcznego przepchnięcia, może świadczyć o dostaniu się zanieczyszczeń pod suwak tylnego rozdzielacza.

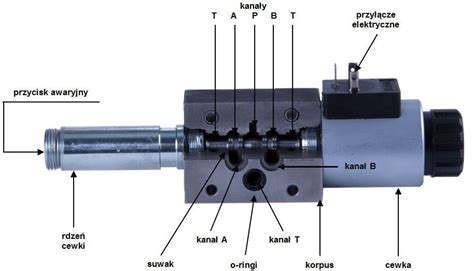

- Demontaż suwaka: Suwak z rozdzielacza można bezpiecznie wyjąć, odczepiając u góry i odkręcając miseczkę na dole. Po rozkręceniu suwaka należy dokładnie go obejrzeć pod kątem uszkodzeń lub zanieczyszczeń.
- Regulacja cięgła: W przypadku, gdy ramię przechylone na jedną stronę trzymało położenie, a na drugą nie, dokręcenie cięgła o jeden obrót kluczem 13 może rozwiązać problem.
- Luz na koniku i siłownikach skrętu: Należy sprawdzić, czy nie ma luzu na koniku i czy konik nie opadł na siłowniki skrętu. Poluzowane śruby dekla mocującego siłowniki obrotu mogą być przyczyną problemów.
- Uszkodzenia uszczelnień i cylindrów siłowników: Niekontrolowane przemieszczanie się ramienia podczas jazdy lub pracy może świadczyć o przepuszczaniu oleju. Warto sprawdzić, czy uszczelnienia siłowników nie są przecięte lub czy nie ma rys na cylindrze. Należy pamiętać, że niewielkie wychylenie ramienia (np. 5 cm w ciągu godziny) jest dopuszczalne. Siłowniki obrotu posiadają spowalniacz na końcu pracy.
- Problem z wysuwem i krokodylem: Jeśli podczas próby wysuwania lub chowania ramienia koparkowego otwiera się i zamyka szczęka krokodyla, zwłaszcza gdy fotel jest obrócony w kierunku kopania, może to wskazywać na problem z hydrauliką lub okablowaniem. Podobnie, gdy przy skierowanym do przodu fotelu próba otwarcia lub zamknięcia szczęki powoduje wysuwanie się i chowanie ramienia.
- Blok zaworowy i skręty kół: Problem z blokadą kół, gdzie na wszystkich opcjach (np. przednia skrętna, tył zablokowany) tylne koła same skręcają w prawo lub blokują przednie, może wskazywać na przepuszczający blok zaworowy. W takiej sytuacji należy sprawdzić cewki, przełącznik i odpowietrzyć siłownik.
- Opiłki w układzie: Jeśli cewki się zacinają, może to świadczyć o obecności opiłków w układzie hydraulicznym, co wymaga dokładnego czyszczenia i wymiany oleju.
Serwis i naprawa maszyn JCB
W przypadku skomplikowanych awarii, które wymagają specjalistycznej wiedzy i doświadczenia, zaleca się skorzystanie z usług profesjonalnego serwisu. Fachowcy oferują kompleksowy serwis maszyn budowlanych marki JCB, posiadając wiedzę i doświadczenie w regeneracji części w ładowarkach, koparkach i minikoparkach.
Usługi serwisowe
- Usuwanie awarii i wycieków: Profesjonalny serwis jest w stanie szybko zdiagnozować usterkę i dokonać naprawy na placu budowy. W sytuacjach, gdy naprawa na miejscu nie jest możliwa, uszkodzony element demontuje się i przewozi do serwisu w celu regeneracji, a następnie montuje z powrotem.
- Wymiana olejów i filtrów: Regularna wymiana oleju i filtrów (paliwa, oleju, powietrza) jest kluczowa dla optymalnej pracy, dłuższej żywotności i efektywności maszyny, chroniąc silnik i inne komponenty przed uszkodzeniami.
- Regeneracja skrzyń biegów: Serwisy oferują regenerację skrzyń biegów w maszynach JCB, takich jak 2CX, 3CX, 4CX, a także w ładowarkach teleskopowych. Obejmuje to wymianę wszystkich niezbędnych elementów i szybką diagnozę.
- Regeneracja silników obrotu: Modele JCB 85C1, JCB 85Z1, JCB 86C1, JCB 86Z1 i inne z tej serii mogą cierpieć na duże przeciążenia silników obrotu z powodu dużego zasięgu ramienia. Profesjonalne serwisy są w stanie zregenerować taki silnik nawet w ciągu dwóch dni.
- Diagnoza i naprawa elektroniki, hydrauliki siłowej oraz silników diesla: Kompleksowe usługi obejmują diagnozę i naprawę wszystkich kluczowych systemów maszyny.
