Właściciele maszyn JCB 4CX często napotykają na problemy z układem elektrycznym, w szczególności dotyczące świateł stopu i załączania przedniego napędu podczas hamowania. Poniższy artykuł przedstawia kompleksowe podejście do diagnozowania i rozwiązywania tych usterek, bazując na doświadczeniach użytkowników.
Diagnoza problemu ze światłem stopu
Początkowa diagnoza problemu z niedziałającym światłem stopu powinna obejmować sprawdzenie podstawowych elementów. Użytkownicy często rozpoczynają od weryfikacji bezpieczników, żarówek oraz czujnika stopu. W przypadku, gdy testowane elementy okazują się sprawne po przełożeniu do innej maszyny, a na naszej maszynie nowe elementy nie działają, problem leży głębiej w układzie elektrycznym.
Jednym z pierwszych sygnałów, który może wskazywać na problem z przekaźnikiem, jest brak charakterystycznego "pykania" po naciśnięciu pedału hamulca. Czujnik stopu zwiera masę, aby załączyć cewkę przekaźnika. Jeśli przekaźnik nie reaguje, należy sprawdzić bezpiecznik B6, który zasila cewkę przekaźnika. Włącznik stopu podaje masę na cewkę przekaźnika za pomocą kabli oznaczonych jako 126-plus i 877-masa. Po drodze do cewki przekaźnika nie powinno być żadnych dodatkowych elementów, które mogłyby zakłócać przepływ sygnału.
Integracja przedniego napędu z układem hamulcowym w JCB 4CX Super
ZAŁĄCZANIE NAPĘDU 4X4 W PRAWDZIWYCH SUVach LOCK 4WD - by Adam
Warto zauważyć, że w maszynach takich jak JCB 4CX Super, występuje dołączanie hamowania przedniego mostu, co może wpływać na skomplikowanie układu. Po naciśnięciu pedału stopu załącza się napęd 4x4, a poprzez hamowanie tylnego mostu, gdzie umieszczone są hamulce, następuje również hamowanie przodu. Jest to rozwiązanie zwiększające efektywność hamowania maszyny.
Wymiana przekaźnika od hamulców może początkowo prowadzić do spalenia bezpiecznika, co wskazuje na przeciążenie lub zwarcie w układzie. Jednak po zastosowaniu odpowiedniego przekaźnika, można zauważyć, że podczas hamowania przód zaczyna "miauczeć", co jest sygnałem prawidłowego załączania się przedniego napędu. Dodatkowo, maszyna znacznie lepiej zwalnia, co potwierdza skuteczne działanie tego systemu. Tego typu rozwiązanie, gdzie przedni most jest wspomagany hamulcami w określonych trybach, było również stosowane w innych maszynach, np. w teleskopach, choć czasami z odwrotną logiką działania.
Uporczywy problem ze spalaniem bezpiecznika i wadliwym światłem stopu
Mimo prawidłowego działania hamowania przedniej osi, problem ze światłem stopu może nadal występować, objawiając się ciągłym spalaniem bezpiecznika. W takiej sytuacji, do momentu spalenia bezpiecznika, światło stopu może świecić się w prawej lampie, jednak jednocześnie może świecić się również kierunkowskaz. Co więcej, w lewej lampie światło stopu może całkowicie nie działać.

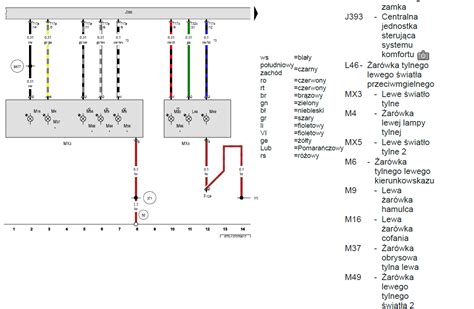

Taki scenariusz sugeruje problem ze zwarciem lub nieprawidłowym podłączeniem w instalacji elektrycznej lamp. Może to być spowodowane uszkodzeniem wiązki przewodów, korozją w złączach lampy, lub nieprawidłowym montażem żarówek, prowadzącym do mostkowania styków. Dokładne sprawdzenie okablowania i złączy, a także testowanie ciągłości obwodów, jest kluczowe dla zidentyfikowania i usunięcia tej usterki.
