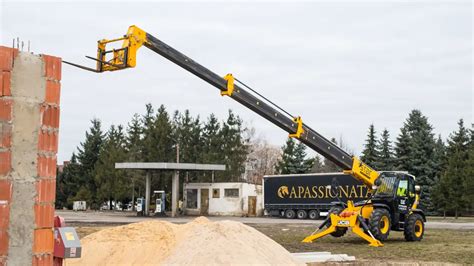

Kompleksowe instrukcje i podręczniki dla ładowarek teleskopowych JCB 520

Artykuł ten koncentruje się na dostępnych instrukcjach i podręcznikach, ze szczególnym uwzględnieniem instrukcji serwisowych i naprawczych dla ładowarek teleskopowych serii JCB 520. Chociaż zapytanie dotyczyło ogólnej instrukcji obsługi (operators manual), dostarczone informacje odnoszą się przede wszystkim do szczegółowych przewodników technicznych, niezbędnych dla konserwacji i naprawy maszyn.

Dostępne instrukcje serwisowe i naprawcze dla modeli JCB serii 520 i 526

Dostępne są liczne instrukcje serwisowe i naprawcze obejmujące szeroki zakres modeli ładowarek teleskopowych JCB. Te podręczniki są kluczowe dla zapewnienia prawidłowego funkcjonowania, konserwacji i naprawy maszyn. Wśród nich znajdują się:

• Instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 520-55 RS.
• Instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 520-55 AWS.
• Instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 526-55.
• Instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 526-55 AWS.
• Instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 526S AWS.

Warto zwrócić uwagę, że niektóre z tych podręczników, takie jak instrukcja serwisowa i naprawcza ładowarki teleskopowej JCB 520-55, mogą dotyczyć konkretnych zakresów numerów seryjnych, na przykład od 277001 do 280299, co jest kluczowe dla zapewnienia zgodności z daną maszyną.

Kluczowe sekcje i informacje zawarte w podręcznikach serwisowych

Ogólna struktura podręcznika

Instrukcje serwisowe są zazwyczaj zorganizowane w logiczny sposób, aby ułatwić wyszukiwanie potrzebnych informacji. Pozostałe sekcje są kodowane alfabetycznie i dotyczą demontażu, remontu itp. Numeracja stron w każdej sekcji kodowanej alfabetycznie nie jest ciągła, co jest typowe dla szczegółowych podręczników technicznych.

Procedury hydrauliczne i bezpieczeństwo

Ważnym aspektem poruszanym w podręcznikach są szczegółowe procedury dotyczące układów hydraulicznych. W przypadku prac serwisowych, połączenia zostaną zaślepione, aby zapobiec nadmiernej utracie płynu hydraulicznego i wnikaniu brudu. Jest to kluczowy element utrzymania czystości systemu i zapobiegania uszkodzeniom.

Ustawienia momentu obrotowego

W podręcznikach serwisowych precyzyjnie określane są ustawienia momentu obrotowego dla różnych elementów. Jeśli ustawienie momentu obrotowego jest podane jako pojedyncza wartość, może się ono różnić o plus minus 3%. W przypadku braku określonego momentu obrotowego w tekście, należy użyć podanych wartości, które często są ustandaryzowane dla danej kategorii części.

Ważne komponenty i systemy

Podręczniki szczegółowo opisują różne komponenty i systemy maszyn JCB 520 i 526. Zawierają informacje dotyczące kół, ich roli w zmniejszaniu promienia skrętu, a także siłowników podnoszenia, pochylania i przemieszczania. Szczegółowo omawiane są również wersje silnikowe maszyny 520, dostępne opcje oraz system hamowania. Dodatkowo, wskazane są numery i tabliczka TPL (Type Plate Label) oznaczona jako Z, co jest ważne do identyfikacji konkretnej konfiguracji maszyny.

Specjalistyczne narzędzia i części zamienne

Instrukcje serwisowe często wymieniają i opisują specjalistyczne narzędzia oraz zestawy części zamiennych niezbędne do przeprowadzenia prawidłowych napraw i konserwacji:

• Hydrauliczny blok testowy 892/00285.
• Blok testowy 892/00923 dla A.R.V. (zaworu bezpieczeństwa).
• Wiązka testowa 992/10900 dla wskaźnika bezpiecznego obciążenia, z zaznaczeniem, że jest ona przeznaczona dla maszyn od konkretnego numeru seryjnego.
• Podręczniki wymieniają również elementy zamienne do różnych zestawów, w tym elementy zamienne do zestawu dystansowego.

Często podawane są także typowe wymiary, takie jak ćwierć cala (1/4 in.), pół cala (1/2 in.) czy osiemnaście cala (1/8 in.), które mogą odnosić się do rozmiarów złączek, przewodów lub narzędzi.
