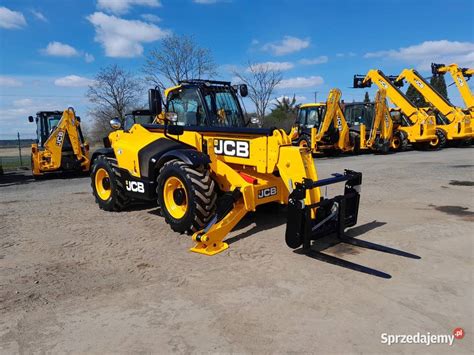

Ładowarki teleskopowe JCB serii 530, szczególnie modele z rocznika 2002 i nowsze, wyposażone w skrzynie biegów Powershift, mogą wykazywać szereg problemów związanych z płynnością zmiany przełożeń, szczególnie na niższych biegach (1. i 2.), oraz podczas ruszania i zatrzymywania maszyny. Niniejszy artykuł przedstawia kompleksową analizę zgłaszanych usterek, potencjalne przyczyny oraz metody diagnostyki i naprawy.
Typowe objawy i zgłaszane problemy
Użytkownicy ładowarek JCB 530 często zgłaszają następujące problemy:
- Gwałtowne ruszanie i zatrzymywanie na 1. i 2. biegu, zarówno przy jeździe do przodu, jak i do tyłu. Rozłączanie również jest nagłe i gwałtowne.
- Mimo szarpania, maszyna ma dobry uciąg (kopie w miejscu kołami).
- Na 3. i 4. biegu zmiana kierunku jazdy, ruszanie i zatrzymywanie przebiega bardzo płynnie.
- Szarpnięcia występują również przy redukcji biegów w trybie automatycznym, najbardziej z 5. na 4. i z 4. na 3.
- W trybie automatycznym brak pierwszego i czwartego biegu, co objawia się ograniczeniem prędkości maksymalnej do około 27 km/h. Po przekroczeniu tej prędkości skrzynia „rozłącza się”, a maszyna zwalnia do 25 km/h.
- Zdarzają się sytuacje, że skrzynia „odblokowuje się” i 4. bieg działa prawidłowo, umożliwiając osiągnięcie prędkości około 35 km/h przy 2000 obr/min.
- Po uruchomieniu maszyny należy odczekać kilka sekund, aby ruszyć na 1. i 2. biegu, natomiast z 3. biegu maszyna rusza od razu.
Możliwe przyczyny problemów
Niewłaściwa regulacja lub uszkodzenie elementów hydraulicznych i mechanicznych
- Luz w koszu z tarczami: Jeden z serwisantów sugerował, że problemem może być nadmierny luz w koszu z tarczami sprzęgłowymi.
- Problem z rozdzielaczem: Inna opinia wskazuje na rozdzielacz jako potencjalne źródło usterki. Nierównomierne „trzymanie” cewek na rozdzielaczu pod napięciem może świadczyć o jego nieprawidłowym działaniu.
- Kryzy (zwężki) lub dławiki przepływu oleju: W skrzyniach Powershift, szczególnie na niskich biegach, stosuje się kryzy lub dławiki w celu spowolnienia przepływu oleju i zapewnienia płynniejszej zmiany przełożeń. Jeśli zostały one usunięte lub są uszkodzone (np. przez zanieczyszczenia), może to prowadzić do gwałtownych szarpnięć. Brak spowalniaczy na przewodach zewnętrznych (w JCB blok zaworowy jest bezpośrednio na skrzyni) sugeruje, że kontrola przepływu odbywa się wewnątrz bloku sterującego.
- Zanieczyszczony ssak w przekładni: Po dłuższym postoju JCB musi przez kilka sekund zasilić przekładnię zimnym olejem. Zanieczyszczony ssak może utrudniać ten proces, prowadząc do opóźnień w załączaniu biegów (np. 1. i 2.).
- Zużycie elementów wewnętrznych skrzyni: Twarda i szybka zmiana przełożenia może świadczyć o dobrym stanie przekładni, jednak im niższe przełożenie, tym mocniejsze szarpnięcie na rewersie. Jeśli po każdym załączeniu przełożenia słychać „click”, oznacza to prawidłową pracę sprzęgieł.
Problemy z elektroniką i sterowaniem
- Elektrozawory: Niewłaściwe działanie elektrozaworów odpowiedzialnych za poszczególne biegi (zwłaszcza 1. i 2.) może być przyczyną problemów. Jeśli dwa kosze załączałyby się naraz, winy należy szukać w elektrozaworach lub wewnątrz skrzyni.
- Modyfikacje w zaworach sterujących: Ktoś mógł "grzebać" w zaworach sterujących, co doprowadziło do nieprawidłowego działania.
- Czujniki, ECU, filtry, wiązka elektryczna: W przypadku problemów z automatyczną zmianą biegów i brakiem niektórych przełożeń, warto sprawdzić czujniki, sterownik silnika (ECU), filtry oraz wiązkę elektryczną.
Inne czynniki
- Niewłaściwy olej przekładniowy: Należy zawsze używać oryginalnego oleju JCB, zgodnego ze specyfikacją producenta.
- Niedogrzana maszyna: Niektóre problemy z płynnością działania mogą ustąpić po rozgrzaniu maszyny do temperatury roboczej.
Naprawa skrzyni Powershift za 4000 zł
Metody diagnostyki i naprawy
Aby skutecznie zdiagnozować i naprawić problemy ze skrzynią biegów w JCB 530, należy podjąć następujące kroki:
1. Podstawowa weryfikacja i czynności eksploatacyjne
- Sprawdzenie i wymiana oleju oraz filtra: Upewnić się, że w przekładni jest odpowiedni, oryginalny olej JCB. Przy wymianie oleju należy pamiętać o wyczyszczeniu sitka w przekładni, które często bywa pomijane.
- Rozgrzanie maszyny: Przed przystąpieniem do dalszej diagnostyki należy rozgrzać maszynę do temperatury roboczej i ponownie sprawdzić objawy.
- Technika jazdy: Spróbować zmieniać biegi z użyciem hamulca - użytkownicy zauważyli znaczną poprawę płynności. Podczas rozpędzania się, można delikatnie odpuścić gaz przed zmianą przełożenia.
2. Diagnostyka mechaniczna i hydrauliczna
- Stall Test: Przeprowadzenie testu obciążenia (stall test) może pomóc w ocenie stanu przekładni i zmiennika momentu.
- Kontrola rozdzielacza i elektrozaworów:
- Sprawdzić cewki na rozdzielaczu pod napięciem - powinny "trzymać" równomiernie.
- Jeśli problemem jest załączanie się dwóch koszy jednocześnie, należy szukać przyczyny w elektrozaworach lub wewnątrz skrzyni.
- Inspekcja wewnętrzna skrzyni biegów:
- Sprawdzić luzy w koszach z tarczami.
- Zlokalizować i sprawdzić kryzy (zwężki) lub dławiki przepływu oleju, które mają za zadanie spowalniać przepływ na niskich biegach. Możliwe, że zostały zdemontowane lub są zatkane.
- W przypadku podejrzenia uszkodzeń wewnętrznych (zużyte tarczki cierne, przekładki, łożyska) konieczna będzie regeneracja skrzyni.
3. Diagnostyka elektroniczna
- Instrukcja serwisowa i schematy elektryczne: Niezbędne jest uzyskanie instrukcji serwisowej ze schematami elektrycznymi, aby dokładnie zidentyfikować, który elektrozawór odpowiada za 1. i 2. bieg.
- Sprawdzenie czujników, ECU i wiązki elektrycznej: Szczególnie w przypadku problemów z trybem automatycznym i brakiem niektórych biegów, należy sprawdzić wszystkie powiązane czujniki, moduł sterujący silnikiem (ECU) oraz wiązkę elektryczną pod kątem uszkodzeń lub korozji.
- Weryfikacja elektronicznych spowalniaczy: Niektóre maszyny (np. Komatsu) posiadają elektronicznie wydłużony czas otwarcia/przepustowość zaworu. W JCB warto sprawdzić, czy podobne rozwiązania nie zostały zmodyfikowane.

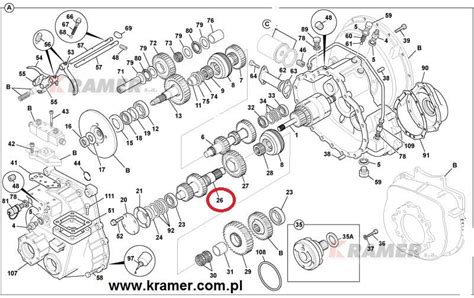

Regeneracja skrzyni biegów Powershift i Synchro-Shuttle
Kompleksowa naprawa i regeneracja skrzyni biegów Powershift (automatycznej) oraz Synchro-Shuttle (manualnej) w ładowarkach JCB 3CX, 4CX oraz teleskopowych 525, 530, 531, 535, 536, 540, 541, 545 i innych, jest procesem wymagającym specjalistycznej wiedzy i doświadczenia.
- Diagnostyka: Wszystkie naprawy poprzedzone są staranną i szczegółową diagnostyką, która pozwala określić rodzaj uszkodzenia i stopień zużycia poszczególnych podzespołów.
- Wymiana zużytych elementów: Na ogół wszystkie zużyte elementy w skrzyni biegów, takie jak tarczki cierne, przekładki i łożyska, podlegają wymianie na nowe.
- Czas realizacji: Regeneracja skrzyni biegów często zajmuje około 3 dni roboczych od momentu otrzymania skrzyni.
- Ważne: Wycieki oleju lub inne objawy wykryte zbyt późno mogą prowadzić do poważnej awarii i unieruchomienia maszyny.
