Diagnostyka i Rozwiązywanie Problemów z Układem Jazdy w Ładowarkach Teleskopowych JCB

Problemy z układem jazdy w ładowarkach teleskopowych JCB, takie jak samoczynne załączanie jazdy, brak możliwości poruszania się do przodu lub do tyłu, czy rozładowywanie akumulatora podczas postoju, są złożonymi usterkami wymagającymi systematycznej diagnostyki. Artykuł ten, na podstawie doświadczeń użytkowników i specjalistów, przedstawia najczęstsze przyczyny tych awarii oraz metody ich identyfikacji i naprawy.

Samoczynne Rozładowywanie Akumulatora i Problemy z Immobilizerem

W przypadku, gdy maszyna wysysa akumulator podczas postoju, a wcześniej doszło do demontażu fabrycznego immobilizera (np. Proxima), możliwe jest, że cewki pozostają ciągle pod napięciem z powodu nieprawidłowego podłączenia po usunięciu immo. Mimo że demontaż Proximy jest zazwyczaj prosty, błędy mogą się zdarzyć. Diagnostyka powinna obejmować sprawdzanie napięcia, zaczynając od cewek, następnie kostek pod i przed kabiną, przekaźników, modułów, przełączników, bezpieczników i stacyjki. Jeśli cewki są zasilane, napięcie jest również obecne na przekaźnikach.

Problemy z Układem Jazdy w JCB TLT 30d 4x4 (2005-2007)

Wózki JCB TLT 30d 4x4, zarówno z 2005, jak i 2007 roku, z silnikiem Perkins, często zgłaszają problem braku jazdy do przodu i do tyłu, nawet po naprawie instalacji elektrycznej. Typowe objawy to działający silnik i podnoszenie, ale brak reakcji na przełącznik jazdy.

Kluczowe Kroki Diagnostyczne:

• Olej hydrauliczny: Sprawdzenie i uzupełnienie poziomu oleju.
• Elektrozawory jazdy: Wypięcie i fizyczne sprawdzenie elektrozaworów jazdy (przód/tył) na stole; pomiar oporu na cewkach (ok. 5,5 om). Należy również sprawdzić napięcie na elektrozaworach jazdy po wypięciu wtyczki.
• Wiązki przewodów: Kontrola ciągłości wiązek od komputera do zaworów oraz od czujnika prędkości obrotowej.
• Sterowniki (Susmic): Sprawdzenie, czy sterowniki nie zgłaszają błędów. Jeden Susmic w kabinie może pokazywać błąd braku prędkości obrotowej, gdy silnik nie pracuje, co jest normalne. Drugi Susmic, kontrolujący uślizgi, może wskazywać błąd czujnika skrętu na belce, jeśli fizycznie brakuje czujnika.
• Przełącznik jazdy: Sprawdzenie sprawności przełącznika w kierownicy i jego zdolności do przełączania przekaźnika.
• Przekaźniki jazdy: Dokładne sprawdzenie przekaźników jazdy.

W jednym z przypadków, problem z brakiem jazdy w JCB TLT 30d 4x4 (2005r) okazał się być spowodowany wadliwą wtyczką, która uniemożliwiała podanie napięcia na elektrozawory. Po naprawie połączenia wózek zaczął reagować.

Błędy Czujników i Ich Wpływ na Jazdę

W przypadku modelu z 2007 roku podejrzewano czujnik prędkości na pompie Danfoss KPPG15408 oraz sterownik S1 X-11 G2 AMP K196C. Błąd typu "..-." wskazuje na ten czujnik. Testowanie czujnika najlepiej przeprowadzić oscyloskopem, monitorując przebieg sygnału. Bez oscyloskopu, po wymontowaniu czujnika, należy sprawdzić napięcie między przewodem sygnałowym (zazwyczaj środkowym) a masą. Powinno wynosić około napięcia zasilającego, a po odsunięciu czujnika od metalu spaść do 0V.

Napięcie na czerwonym przewodzie czujnika po włączeniu zapłonu powinno wynosić 4,88V, a po odpaleniu silnika może spaść do 2,54V, jeśli błąd nadal występuje. Należy sprawdzić ciągłość przewodów od wtyczki czujnika do sterownika, zwłaszcza przewód minusowy (czarny, nr 416) idący do pinu nr 1 sterownika.

Niestabilność Jazdy i Czujnik Hamulca

Jeśli maszyna raz jedzie, raz nie, a pojawia się błąd "- - .", może to wskazywać na wadliwy sygnał z czujnika hamulców, brak zasilania (5V) dla tego czujnika, lub załamany przewód. Warto sprawdzić dużą okrągłą wtyczkę między sterownikiem a kabiną, upewniając się, że wszystkie piny przewodzą. Można także spróbować podmienić przekaźnik od hamulca.

Ostatecznie, w jednym z przypadków, problem z nieprawidłowym działaniem układu jazdy został rozwiązany poprzez naprawę wadliwego połączenia wtyczki sensora położenia pedału hamulca. Przewody były tam ciasno ułożone i narażone na wilgoć, co prowadziło do sporadycznego braku kontaktu.

Problemy z Jazdą i Rozrusznikiem w JCB 408

W ładowarkach JCB 408, problem z rozrusznikiem, który nie kręci, tak jakby była wrzucona jazda, może wskazywać na problem z przekaźnikiem jazdy lub manetką kierunku jazdy.
Jeśli maszyna ma wrzuconą jazdę i nie można jej odpalić, warto sprawdzić:

• Manetka kierunku jazdy: Często uszkodzenie manetki może powodować ciągłe załączenie jazdy. W razie awarii można ją obejść, montując zwykły przełącznik 1-0-2.
• Wiązka do cewek: Zwarcie w wiązce prowadzącej do cewek zmieniających kierunek jazdy na pompie hydrostatycznej.

Aby sprawdzić manetkę, można ją rozebrać i wypiąć z niej kostki z kablami. Jeśli maszyna ma załączoną jazdę, odłączenie przewodów od manetki powinno zapewnić luz i umożliwić odpalenie. Przy próbie odpalania na krótko, zapłon musi być włączony, aby pompa wtryskowa była zasilana.

Samoczynne Załączanie Jazdy do Przodu w Ładowarkach Teleskopowych JCB

Problem, gdzie maszyna samoczynnie załącza jazdę do przodu, nawet gdy rewers jest w położeniu neutralnym (N), jest poważnym zagrożeniem. Może to być spowodowane uszkodzonym przełącznikiem jazdy, przekaźnikiem jazdy, awarią instalacji elektrycznej lub elektrozaworu.

System Sterowania Jazdą w Ładowarkach JCB

Ładowarki JCB mogą być wyposażone w sterowniki elektroniczne lub działać bez nich. Wiele maszyn z tego okresu posiada napęd hydrostatyczny.

Rola Czujników:

• Czujnik prędkości: Jego uszkodzenie lub nieprawidłowe ustawienie może powodować brak jazdy. Uszkodzona wiązka może spowolnić jazdę, ale rzadko całkowicie ją blokuje.
• Czujnik ciśnienia przy filtrze hydrostatu: Często jest to czujnik temperatury, którego nieprawidłowe działanie nie powinno blokować wysokiego biegu.
• Czujniki zbliżeniowe na osiach: Przedni czujnik jest kluczowy dla aktywacji jakiejkolwiek funkcji jazdy. Wymaga, aby talerzyk przeszedł nad nim. Tylny odpowiada za centrowanie tylnej osi. Uszkodzone czujniki zbliżeniowe często są wynikiem uszkodzeń mechanicznych. Sprawne czujniki sygnalizują obecność metalowego przedmiotu zapaloną kontrolką.
• Czujnik ciśnienia hamulca: W niektórych modelach odłącza napęd po naciśnięciu hamulca. Uszkodzenie może powodować nieodbijanie hamulca.
• Potencjometry przy gazie i hamulcu: Ich nieprawidłowe położenie lub brak kalibracji (widoczne tylko z komputerem diagnostycznym) mogą uniemożliwiać jazdę.

Moduł Sterujący (Sterownik):

W zaawansowanych maszynach stosowane są sterowniki, często firmy Sauer-Danfoss. Diagnostyka obejmuje obserwację diod kontrolnych, które po włączeniu zapłonu powinny świecić w określony sposób. Kody błyskowe mogą wskazywać na awarie. Zdarzały się przypadki zalania sterownika gumą, co utrudniało diagnostykę. W takich sytuacjach pomocna jest zdalna analiza parametrów przez specjalistę.

Elektrozawory:

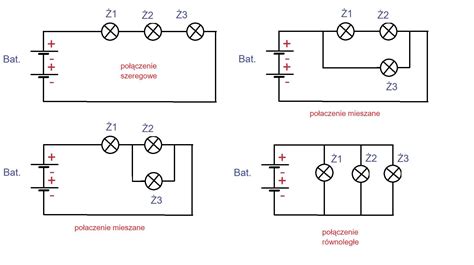

Układ zawiera dwa elektrozawory, każdy z dwiema cewkami, często z wbudowanymi zabezpieczeniami (np. diodą Zenera), które mogą ulec zwarciu. Można je sprawdzić, podłączając napięcie z akumulatora szeregowo z żarówką halogenową - sprawna cewka nie powinna spowodować zaświecenia żarówki. Dodatkowo, po włożeniu metalowego pręta do cewki, powinien on się do niej przykleić. Należy również sprawdzić sam zawór pod kątem uszkodzeń mechanicznych lub uszczelnień.

W przypadku problemów z kierowaniem, gdy działa tylko jazda po okręgu, a tryby "przód" lub "krab" nie są aktywne, konieczne jest sprawdzenie połączeń kablowych na bloku zaworów kierowania pod kątem pomyłki.

Praktyczne Podejście do Diagnozy i Naprawy

1. Weryfikacja podstawowych elementów: Przełącznik jazdy, przekaźniki, instalacja elektryczna.
2. Kontrola czujników: Stan i działanie czujników prędkości, ciśnienia oraz położenia osi.
3. Analiza elektrozaworów: Testowanie cewek i zaworów pod kątem uszkodzeń.
4. Diagnostyka sterownika: Obserwacja diod kontrolnych, w razie potrzeby skorzystanie z pomocy specjalisty lub wymiana.
5. Sprawdzenie połączeń: Upewnienie się, że wszystkie połączenia są prawidłowe i nie zostały zamienione miejscami.

W jednym z przypadków, naprawa złącza czujnika położenia tylnej osi i jego prawidłowe ustawienie przywróciło sterowanie wszystkimi kołami. Ostatecznie, problem samoczynnego załączania jazdy do przodu w ładowarce JCB został rozwiązany przez wymianę uszkodzonego sterownika.
