Budowa i Działanie Skrzyni Biegów JCB 535

JCB to firma znana przede wszystkim z produkcji koparek, ładowarek, wozideł, a także szerokiej gamy innych maszyn ciężkich. Produkuje również różnego rodzaju sprzęt rolniczy, w tym ładowarki teleskopowe, traktory i maszyny do zbioru upraw. Firma jest znana z innowacyjności i ciągłego rozwoju swoich produktów, wprowadzając na rynek wiele przełomowych technologii i maszyn. Jednym z kluczowych elementów zapewniających niezawodność i wydajność maszyn JCB jest skrzynia biegów, która odpowiada za efektywne przeniesienie mocy z silnika na koła lub osprzęt, niezależnie od charakterystyki terenu, ciężaru załadunku czy warunków pogodowych.

Typy Skrzyń Biegów w Maszynach JCB

W zależności od modelu i przeznaczenia maszyny, JCB stosuje różne rodzaje przekładni, dostosowując charakterystykę pracy maszyny do specyficznych wymagań i warunków pracy. Skrzynie biegów JCB są projektowane z myślą o długotrwałej pracy pod dużym obciążeniem, zapewniając optymalną efektywność i wydajność pracy.

Przekładnie Powershift (Półautomatyczne)

Skrzynie Powershift, często nazywane półautomatycznymi, są najpopularniejszym typem przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych JCB. Umożliwiają płynną zmianę biegów pod obciążeniem, eliminując potrzebę zatrzymywania maszyny do zmiany biegu. Ich działanie opiera się na systemie tarcz ciernych, siłowników hydraulicznych oraz zintegrowanym sterowaniu elektronicznym. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych tarcz ciernych (zewnętrznych) - stalowych płytek pokrytych specjalną okładziną cierną, oraz przekładek stalowych (wewnętrznych) - gładkich, stalowych płytek osadzonych na wałku. Gdy operator wybiera bieg, elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.

Skrzynie Mechaniczne ze Wspomaganiem Hydraulicznym

Te przekładnie są wykorzystywane głównie w starszych modelach koparko-ładowarek JCB. Wymagają ręcznej zmiany przełożeń przy użyciu klasycznego drążka i sprzęgła. To najstarszy i najprostszy typ przekładni, składający się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych. W bardzo starych maszynach stosowano skrzynie bez synchronizatorów, tzw. "crash box".

Skrzynie Bezstopniowe (CVT)

Skrzynie bezstopniowe (CVT) pojawiają się coraz częściej w nowszych modelach ciągników JCB Fastrac. Umożliwiają płynną regulację prędkości bez konieczności przełączania konkretnych biegów, co zwiększa komfort i efektywność pracy.

Skrzynie Autoshift (Automatyczne)

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie. Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa.

System TorqueLock

System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

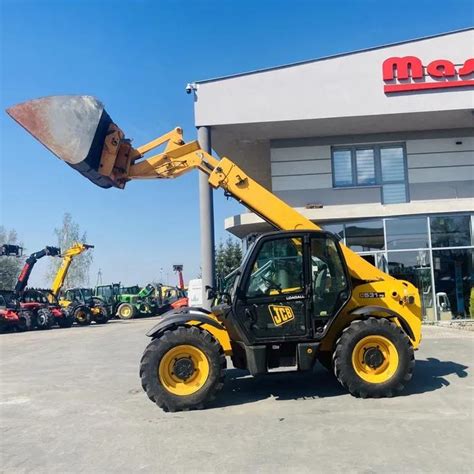

Ładowarka Teleskopowa JCB 535-140

Ładowarka teleskopowa JCB 535-140 to maszyna zdolna do podnoszenia ciężarów do 3500 kg na wysokość do 13,7 metra, co czyni ją niezastąpioną w budownictwie i rolnictwie do przenoszenia ciężkich ładunków. Zużywa paliwo w trybie ekonomicznym, szybko przemieszcza się po terenie magazynu oraz skutecznie ładuje i rozładowuje na dużych wysokościach.

Zalety JCB 535-140

• Maksymalna wysokość podnoszenia: 13,7 metra.
• Silnik diesla EcoMAX: Uważany za jeden z najmocniejszych w swojej linii, zużywa paliwo ekonomicznie (5-7 litrów na godzinę pracy).
• Spełnia surowe standardy bezpieczeństwa ekologicznego.
• System Load Control JCB 535-140: Pomaga operatorowi w obsłudze maszyny, uniemożliwia przeciążenie i ogólnie czyni eksploatację bezpieczniejszą.
• Prędkość maksymalna: 35 km/h, co pomaga operatorowi szybko rozwiązywać zadania związane z logistyką magazynową.
• Przepływ hydrauliczny 140 litrów na minutę: Znacznie przyspiesza proces podnoszenia i transportu oraz ogólny proces pracy.
• Ładowarka podnosi na swoją maksymalną wysokość 1800 kg ładunku.

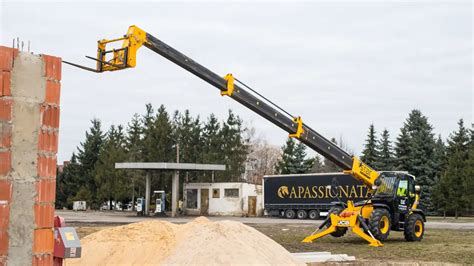

Specyfikacje Techniczne Ładowarki Teleskopowej JCB 535-140

Główne Modyfikacje JCB 535-140

• Standardowy model: Podstawowe charakterystyki i parametry, przeznaczony do szerokiego zakresu zadań.
• Ładowarka z wzmocnioną hydrauliką: Do pracy z dużymi ładunkami z użyciem dodatkowego wyposażenia.
• Ładowarka ze zwiększoną wysokością podnoszenia: Do załadunku i rozładunku wysokich platform oraz do pracy na dużych wysokościach.
• Model z dodatkowymi systemami bezpieczeństwa: Wyposażony w kamery cofania, światła awaryjne, systemy kontroli stabilności do bezpiecznej pracy w ograniczonych przestrzeniach i na placach budowy.
• Model specjalnej eksploatacji: Do pracy w ekstremalnie niskich i wysokich temperaturach, zwiększonego zapylenia i wilgotności. Wyposażony w ochronę przed wpływami zewnętrznymi i dodatkowy system chłodzenia.

Każdą z modyfikacji ładowarki teleskopowej można dodatkowo dostosować do specyfiki konkretnego przedsiębiorstwa lub projektu.

Ładowarka Teleskopowa JCB 535-95

Ładowarka JCB 535-95 znajduje zastosowanie w budownictwie, rolnictwie i wielu innych branżach przemysłu. Przez długi czas pozostawała jedną z najpopularniejszych ładowarek teleskopowych na świecie. Maszyny te są eksportowane do ponad 150 krajów na całym świecie.

Zalety JCB 535-95

• Dostępnych jest ponad 80 rodzajów osprzętu do różnych celów.
• Przestronna i ergonomiczna kabina zapewnia operatorowi komfortowe warunki pracy.
• Doskonała widoczność dzięki panoramicznym przeszkleniom kabiny.
• Najnowocześniejsze systemy bezpieczeństwa, w tym ROPS/FOPS, osłony zabezpieczające i system awaryjnego wyłączania silnika.
• Łatwa konserwacja zmniejsza koszty operacyjne.
• Efektywność paliwowa: zużycie paliwa wynosi 11,2 l na godzinę.
• Kompaktowe wymiary i napęd na wszystkie koła zapewniają zwrotność w ciasnych przestrzeniach.
• Przekładnia hydrostatyczna zapewnia płynną jazdę.
• Maszyna spełnia europejskie normy poziomu hałasu.

Dane Techniczne Ładowarki Teleskopowej JCB 535-95

Opis Modyfikacji JCB 535-95

• 535-95 Standard: Podstawowa modyfikacja z 4-cylindrowym silnikiem wysokoprężnym JCB Dieselmax 444 o mocy 105 KM, przekładnią hydrostatyczną i napędem na 4 koła. Udźwig 3500 kg, wysokość podnoszenia 9,5 m, promień wysięgnika 4,1 m.
• 535-95 Agri: Modyfikacja przeznaczona do zadań rolniczych z oponami terenowymi, wyposażona w dodatkowe funkcje, takie jak automatyczne poziomowanie belki i system kontroli obciążenia.
• Wysoki maszt 535-95: Modyfikacja o zwiększonej wysokości podnoszenia do 11,5 m, przeznaczona do pracy w pomieszczeniach o wysokich sufitach lub do załadunku na dużych wysokościach.
• 535-95 Wastemaster: Model zmodyfikowany do pracy z odpadami, wyposażony w kratę ochronną kabiny, wzmocnioną łyżkę i system zabezpieczający przed przewróceniem.
• 535-95 Sitemaster: Modyfikacja konstrukcyjna wyposażona w system telemetrii, kontrolę dostępu do kabiny i dodatkowe oświetlenie. System telemetryczny pokazuje lokalizację ładowarki, jej prędkość operacyjną i aktualny przebieg, a także pomaga śledzić zużycie paliwa i chroni przed kradzieżą.

Usterki i Problemy Skrzyń Biegów JCB

Skrzynie biegów w maszynach JCB, choć odporne na długotrwałe działanie pod bardzo dużymi obciążeniami, nie są całkowicie wolne od usterek. Intensywna, wielogodzinna praca maszyny lub błąd operatora wywołuje większe zużycie części skrzyni biegów, co może prowadzić do jej uszkodzenia. Awaria skrzyni biegów JCB może prowadzić nie tylko do przestojów w pracy maszyny, ale także do uszkodzeń innych układów, takich jak napęd osi, układ hydrauliczny czy jednostka napędowa. Naprawa skrzyni biegów JCB często jest konieczna z wad konstrukcyjnych, przez stary lub źle dobrany olej, jego brak, a także w związku z dużym przebiegiem.

Częste Przyczyny Awarii

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach, takich jak budowy, kopalnie czy prace ziemne. Intensywne użytkowanie, szczególnie przy dużych obciążeniach, może prowadzić do szybszego zużycia skrzyni biegów.
• Niewłaściwa konserwacja: Regularna konserwacja jest kluczowa dla zachowania sprawności skrzyni biegów. Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów.
• Wnikanie zanieczyszczeń: Pył, brud czy woda do skrzyni biegów mogą prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów.
• Naturalne zużycie: Każda skrzynia biegów, niezależnie od marki i modelu, z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.

Najczęstsze Objawy Problemów ze Skrzynią Biegów

• Rozłączanie napędu, brak wstecznego biegu, brak wysokich biegów: Częste objawy problemu automatycznej skrzyni biegów.
• Szarpanie: Wskazuje na problemy ze zmianą biegów.
• Widoczny wyciek oleju: Uszkodzenie elementów gumowych (uszczelnień) powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, który przyczynia się do spalania tarcz ciernych. Każdy wyciek ze skrzyni biegów JCB powinien być traktowany jak sygnał alarmowy i natychmiast sprawdzony.
• Opóźniona reakcja na zmianę biegu, „przeskakiwanie” między zakresami lub całkowity brak możliwości włączenia wybranego przełożenia: Typowe objawy awarii. Jest to częsty problem zgłaszany przez operatorów, zwłaszcza przy jeździe pod górę lub podczas zmiany kierunku.
• Głośna praca skrzyni biegów przy wysokich obrotach: Może świadczyć o zużyciu zębów kół przekładniowych, pęknięciach w obudowie lub niewyważeniu wału wejściowego.

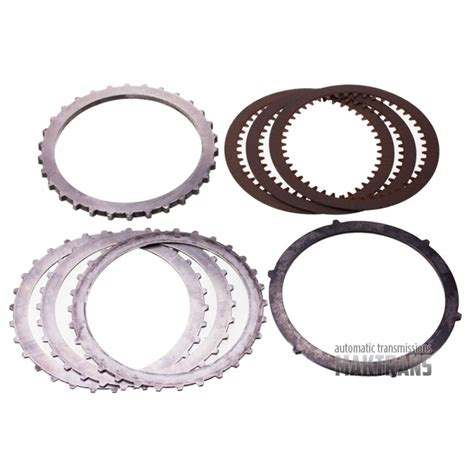

• "Spalenie tarcz" w skrzyni Powershift: Jest to objaw, którego przyczyną jest zawsze ślizganie się pakietu sprzęgłowego z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.
• Problemy z jazdą na zimnym silniku: Maszyna po przestanej nocy ledwo jedzie, natomiast jak popracuje ok. 20 minut i złapie temperaturę, to pracuje prawidłowo. Może to wskazywać na nie do końca otwierające się zawory współpracujące z cewkami na skrzyni.
• Zużycie i uszkodzenie synchronizatorów: Są odpowiedzialne za płynne przejście między biegami. Przy częstym używaniu maszyny synchronizatory mogą ulegać zużyciu, co prowadzi do trudności w przełączaniu biegów i skokowych ruchów w trakcie jazdy.
• Awaria układu hydrostatycznego: W przypadku awarii tego układu mogą wystąpić problemy z ruchem maszyny, spadek wydajności oraz wibracje i hałasy podczas pracy. Jedną z przyczyn takiej usterki jest brak odpowiedniego czyszczenia i konserwacji skrzyni biegów.

Główne Przyczyny Niskiego Ciśnienia i Awarii w Skrzyniach Powershift

• Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.

Problemy z Elektroniką w Skrzyniach Automatycznych

Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Kompleksowa Naprawa Skrzyni Biegów JCB

Firma Inter-Serwis od 10 lat profesjonalnie zajmuje się naprawą i regeneracją skrzyń biegów JCB. Sprawna diagnostyka realizowana przez specjalistów pozwala na szybkie znalezienie usterki i jej naprawienie, dzięki czemu regeneracja skrzyni biegów JCB przebiega bardzo sprawnie. Naprawy przeprowadzane są bezpośrednio w profesjonalnym warsztacie, który posiada wszystkie niezbędne narzędzia oraz części. Czas realizacji to tylko około 3 dni roboczych od otrzymania skrzyni.

Etapy Kompleksowej Naprawy

1. Diagnostyka problemu: Pierwszym krokiem jest dokładna diagnostyka, która może obejmować rozmowę z operatorem maszyny, aby zrozumieć objawy awarii, a także bezpośrednie sprawdzenie maszyny. Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.
2. Demontaż skrzyni biegów: Po zdiagnozowaniu problemu, skrzynia biegów jest demontowana z ładowarki. Jest to skomplikowany proces, który wymaga odpowiednich narzędzi i umiejętności.
3. Weryfikacja komponentów: Po demontażu, wszystkie komponenty skrzyni biegów są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. W tym etapie oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części. Elementy skrzyni biegów, które najczęściej się zużywają to tarczki cierne, przekładki, łożyska.
4. Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe. Warto pamiętać, że objawy wykryte zbyt późno, mogą być przyczyną poważnej awarii i prowadzić do unieruchomienia maszyny.
5. Ponowny montaż: Po wymianie uszkodzonych części, skrzynia biegów jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów.
6. Testowanie i regulacja: Po złożeniu skrzyni biegów i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia biegów działa bez zarzutu. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów, aby zapewnić optymalną wydajność.
7. Kontrola jakości: Ostatnim etapem jest kontrola jakości i sprawdzenie, czy wszystkie funkcje skrzyni biegów działają poprawnie.

Korzyści z Naprawy Skrzyni Biegów

Naprawa skrzyni biegów, zwłaszcza w przypadku ciężkiego sprzętu takiego jak ładowarki, koparki czy inne maszyny budowlane, przynosi szereg korzyści, które są kluczowe zarówno dla wydajności maszyny, jak i dla ekonomiczności jej eksploatacji.

• Przywrócenie wydajności: Naprawa skrzyni biegów JCB pozwala przywrócić maszynie jej pierwotną wydajność, co oznacza lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną.
• Zapobieganie dalszym uszkodzeniom: Małe problemy w skrzyni biegów, jeśli zostaną zignorowane, mogą prowadzić do poważniejszych awarii. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom.
• Zwiększenie bezpieczeństwa: Uszkodzona skrzynia biegów może stanowić ryzyko bezpieczeństwa, szczególnie w ciężkim sprzęcie używanym w trudnych warunkach. Naprawa skrzyni biegów pomaga zapewnić bezpieczne warunki pracy.
• Oszczędność kosztów: Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny.
• Efektywność paliwowa: Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych.

Prewencja i Konserwacja

Wydłużenie bezawaryjnego okresu eksploatacji skrzyni biegów w maszynie JCB wymaga przede wszystkim systematycznej i ostrożnej obsługi, a także świadomości obciążeń maszyny i ich konsekwencji. Regularna konserwacja i przeglądy są kluczowe w zapobieganiu awariom. Skrzynia biegów JCB to jeden z najbardziej obciążonych mechanicznie elementów w maszynie, niezależnie od tego, czy mowa o ładowarce teleskopowej, ciągniku rolniczym czy koparko-ładowarce. Znajomość typowych usterek oraz świadomość konieczności regularnej diagnostyki i konserwacji pozwala nie tylko uniknąć kosztownych napraw, ale też efektywnie zarządzać flotą sprzętu.

Ważne Aspekty Konserwacji

• Regularna wymiana oleju i filtrów: Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju może prowadzić do poważnych uszkodzeń.
• Monitorowanie poziomu oleju: Niski poziom oleju jest podstawą wielu problemów.
• Wczesne reagowanie na objawy: Małe usterki, które mogłyby być łatwo naprawione na wczesnym etapie, mogą przerodzić się w poważniejsze awarie. Im dłużej zwleka się z naprawą, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Stosowanie wysokiej jakości części zamiennych: Używanie oryginalnych lub równoważnych jakościowo części ma kluczowe znaczenie dla trwałości naprawy.
