JCB 8018: Poziom oleju i diagnostyka ramienia koparki

Ramię koparki to jeden z najbardziej obciążonych elementów maszyny budowlanej, wykonujący tysiące cykli pracy dziennie. Z praktyki serwisowej wynika, że 40% wszystkich awarii koparek dotyczy właśnie układu hydraulicznego ramienia. Problem może pojawić się nagle lub narastać stopniowo, ale wczesne wykrycie usterki oszczędza od 50% do 70% kosztów naprawy.

Diagnostyka ramienia koparki nie zawsze wymaga specjalistycznego sprzętu. Podstawowy test można przeprowadzić samodzielnie w 5 minut, a jego wyniki pokażą, czy maszyna wymaga pilnej wizyty w serwisie, czy wystarczy regularna konserwacja. Ten przewodnik zawiera konkretne procedury, rzeczywiste ceny napraw w Polsce oraz harmonogram profilaktyki, który pomoże uniknąć kosztownych awarii.

Sprawdzanie poziomu i uzupełnianie oleju hydraulicznego w JCB 8018

Sprawdzanie poziomu oleju hydraulicznego w koparce jest kluczowe dla jej prawidłowego funkcjonowania. To prosty, ale ważny proces, wymagający kilku kroków, które zapewnią dokładny odczyt.

Warunki do prawidłowego pomiaru

• Koparka musi stać na płaskiej powierzchni - nawet niewielkie nachylenie może zniekształcić wynik pomiaru.
• Temperatura oleju również wpływa na pomiar. Zimny olej może dawać zaniżony odczyt, podczas gdy gorący może się rozszerzać i pokazywać zawyżony poziom.
• Zawsze wyłącz silnik i zabezpiecz maszynę przed przypadkowym uruchomieniem. Używaj rękawic ochronnych, aby uniknąć kontaktu skóry z olejem.

Lokalizacja wskaźnika i wlewu oleju

Wskaźnik poziomu oleju zwykle znajduje się na zbiorniku oleju lub w pobliżu pompy hydraulicznej. Często jest też widoczny na panelu kontrolnym. Ma on oznaczenia "MIN" i "MAX", które wskazują minimalny i maksymalny dopuszczalny poziom oleju. Przekroczenie tych oznaczeń może mieć poważne konsekwencje.

W przypadku modelu JCB 8018, aby uzupełnić płyn hydrauliczny:

1. Otwórz tylną klapę maszyny.
2. Po lewej stronie znajdziesz dużą, plastikową, czarną nakrętkę, pod którą znajduje się wkład filtra oleju.
3. Wyciągnij filtr i zalej olej.

Spust oleju natomiast znajduje się stojąc z tyłu koparki, od spodu po lewej stronie silnika, gdzie znajduje się zbiornik z korkiem na klucz 17mm. Prawidłowa kontrola oleju hydraulicznego w koparce zapewnia płynną pracę wszystkich elementów hydraulicznych. Zbyt niski poziom może prowadzić do uszkodzeń pompy i innych komponentów.

Częstotliwość kontroli i wybór oleju

Regularna konserwacja układu hydraulicznego koparki to klucz do jej długotrwałej i bezawaryjnej pracy. Częstotliwość kontroli poziomu oleju zależy od intensywności użytkowania maszyny. Dla standardowych warunków pracy zaleca się sprawdzanie poziomu oleju co 10-20 godzin pracy.

Niska wydajność systemu hydraulicznego, wolniejsze ruchy ramienia koparki czy nietypowe dźwięki to pierwsze sygnały ostrzegawcze niskiego poziomu oleju. Ignorowanie tych sygnałów może prowadzić do poważnych uszkodzeń. Wybór właściwego oleju hydraulicznego jest kluczowy dla optymalnej pracy koparki. Stosowanie nieodpowiedniego oleju może prowadzić do przyspieszonego zużycia komponentów, korozji wewnętrznej systemu hydraulicznego, a nawet całkowitej awarii pompy. Koszty naprawy takich uszkodzeń są zazwyczaj bardzo wysokie.

Prawidłowe sprawdzanie i utrzymanie poziomu oleju hydraulicznego jest fundamentem efektywnej pracy koparki. Regularne kontrole, wykonywane zgodnie z zalecaną częstotliwością, pozwalają uniknąć kosztownych awarii i przestojów. Właściwy dobór oleju hydraulicznego jest równie istotny jak jego poziom.

Najczęstsze symptomy awarii ramienia koparki

Awaria ramienia koparki rzadko pojawia się bez ostrzeżenia. Maszyna zwykle „komunikuje” problemy przez charakterystyczne symptomy. Rozpoznanie ich na wczesnym etapie pozwala uniknąć poważniejszych usterek i kosztownych napraw.

Ramię podnosi się powoli lub traci moc

To najczęstszy problem, występujący w 40% wszystkich zgłoszeń serwisowych. Gdy ramię koparki podnosi łyżkę wolniej niż zwykle lub brakuje mu mocy przy pełnym obciążeniu, przyczyna najczęściej tkwi w układzie hydraulicznym.

Główne przyczyny utraty mocy:

• Niskie ciśnienie hydrauliki (40% przypadków)
• Zanieczyszczony olej hydrauliczny (25%)
• Zapchane filtry (20%)
• Zbyt niskie ciśnienie servo (10%)
• Zużyta pompa hydrauliczna (5%)

Ciśnienie w systemie może spaść z normalnych 220 bar do zaledwie 100-150 bar, co drastycznie zmniejsza siłę roboczą maszyny. Problem często nasila się wraz z nagrzewaniem oleju - gdy temperatura przekracza 80°C, lepkość oleju maleje i ciśnienie dodatkowo spada. Operator zauważa wtedy, że koparka pracuje sprawnie „na zimno”, ale traci moc po kilku godzinach pracy.

Szybki test w terenie zajmuje zaledwie 2 minuty: opuść ramię wolno i sprawdź, czy ruch jest płynny. Następnie przetestuj ramię z pełnym obciążeniem. Dla minikoparki normalne ciśnienie to 200-240 bar. Wartość poniżej 150 bar wskazuje na problem z pompą lub zaworami.

Ramię opada (drift)

Gdy ramię koparki samo opada pod własnym ciężarem po wyłączeniu silnika, mamy do czynienia z driftem. Ten problem wymaga natychmiastowej diagnostyki, ponieważ może prowadzić do całkowitej utraty kontroli nad ramieniem. Użytkownik zgłasza problem z powolnym podnoszeniem ramienia minikoparki Neuson 2700RDV, szczególnie przy pełnym obciążeniu. Ruchy bez obciążenia są normalne, a zwiększanie obrotów silnika nie przynosi poprawy.

Test dryfu:

To standardowa procedura OEM. Rozpuść ramię do pełnego rozszerzenia, wyłącz silnik i czekaj 5 minut. Zmierz spadek wysokości ramienia:

• Mniej niż 20 mm - normalne zużycie eksploatacyjne.
• Między 20-50 mm - wymaga obserwacji i monitorowania.
• Większy niż 50 mm - sygnał do pilnej naprawy, zawór trzymający jest uszkodzony.

Przyczyny driftu ramienia (według częstości występowania):

• Zawór trzymający zużyty (50% przypadków)
• Uszczelniacz cylindra uszkodzony (35%)
• Zawór bezpieczeństwa zacięty (10%)
• Zawór kontrolny zablokowany (5%)

Diagnoza: Jeśli ramię opada tylko podczas wysuwania, ale nie podczas chowania, problem tkwi w uszczelniaczu cylindra. Jeśli opada w obu kierunkach, najprawdopodobniej zawór trzymający wymaga wymiany.

Koszty naprawy: wymiana zaworu trzymającego to wydatek 700-1300 zł, a wymiana uszczelniacza cylindra to 500-1200 zł.

Ramię szarpie lub pracuje nierówno

Szarpany ruch ramienia koparki to symptom, który operator od razu wyczuwa w kabinie. Zamiast płynnego, kontrolowanego ruchu, ramię „skacze” lub pracuje z przerwami.

Możliwe źródła problemu:

• Powietrze w systemie hydraulicznym (40% przypadków) - pęcherzyki powietrza tłumią ciśnienie oleju i powodują przerywany przepływ. Słychać charakterystyczne syczenie.
• Zanieczyszczony olej (35%) - zawiera cząstki metalu, piasek lub wodę, uniemożliwiające prawidłową pracę zaworów.
• Uszkodzony zawór dystrybucyjny (20%) - tłok zaworu może być zarysowany lub zabrudzony.
• Problem w samym cylindrze (5%) - zarysowania na powierzchni tłoka.

Rozwiązanie: Odpowietrzenie systemu i wymiana filtrów to koszt 300-600 zł. Warto zacząć od najtańszych rozwiązań.

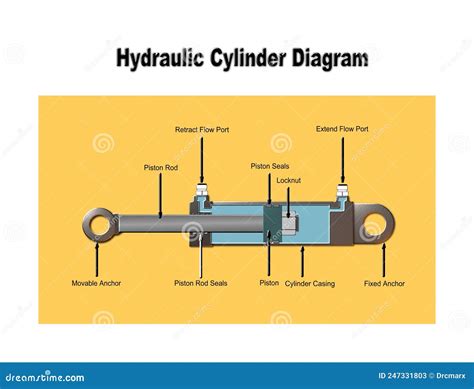

Wyciek oleju z cylindra hydraulicznego

Wyciek oleju to problem, który łatwo zauważyć wizualnie. Plamy oleju pod koparką lub widoczne ślady na cylindrach to sygnał alarmowy. Problem może dotyczyć różnych punktów układu hydraulicznego.

Najczęstsze miejsca wycieków:

• Uszczelniacz dławicy siłownika (gland seal) w górnej części cylindra - przyczyna to naturalne zużycie lub praca w wysokiej temperaturze.
• Połączenia śrubowe - wibracje mogą poluzować śruby.
• Rzadziej problem dotyczy samego tłoczyska - rysy lub wygięcie pręta.

Progresja wycieku: W pierwszym tygodniu widoczne są 1-2 krople dziennie. Po kilku dniach plama pojawia się co godzinę. Wymiana uszczelniacza to najpopularniejsza naprawa ramienia - stanowi około 40% wszystkich interwencji serwisowych. Regeneracja cylindra kosztuje 50-60% mniej niż wymiana na nowy, dlatego warto skonsultować się z serwisem przed podjęciem decyzji.

Profesjonalny test diagnostyczny

Diagnostyka ramienia koparki nie wymaga od razu specjalistycznego sprzętu. Podstawowy test możesz przeprowadzić samodzielnie w kilka minut, a wyniki pokażą, czy problem jest poważny, czy wymaga jedynie rutynowej konserwacji.

Szybka diagnoza w terenie - bez narzędzi (5-10 minut)

Ten test nie wymaga żadnego specjalistycznego sprzętu. Wystarczy znajomość maszyny i kilka prostych obserwacji.

1. Krok 1: Obserwacja wizualna (1 minuta)

   Sprawdź, czy widoczne są ślady oleju pod cylindrami. Przyjrzyj się połączeniom - czy są poluzowane? Obejrzyj tłoczysko - czy widać rysy lub wyraźne zużycie? Sprawdź, czy nie ma osadu oleju na gąsienicach lub podwoziu.

2. Krok 2: Test dryfu (5 minut)

   To najważniejszy element diagnostyki. Rozpuść ramię do pełnego rozszerzenia i wyłącz silnik na 5 minut. Zmierz spadek wysokości. Jeśli wynosi mniej niż 20 mm, wszystko jest w porządku. Spadek większy niż 50 mm wymaga pilnej wizyty w serwisie.

3. Krok 3: Test mocy (2 minuty)

   Rozpuść ramię wolno i obserwuj, czy ruch jest płynny. Jeśli masz możliwość, porównaj zachowanie z inną koparką tego samego typu. Różnice w szybkości i płynności ruchu wskazują na problemy z układem hydraulicznym.

4. Krok 4: Test szarpnięcia (1 minuta)

   Wykonaj kilka pełnych cykli pracy ramieniem. Czy ruch jest gładki czy pełen szarpnięć? Czy słychać nietypowe dźwięki - syczenie, stukanie, trzaski? Nietypowe dźwięki często wskazują na powietrze w układzie lub zużyte zawory.

Ten prosty test wykrywa około 80% problemów jeszcze przed wizytą w serwisie, co oszczędza czas i pieniądze.

Pełna diagnostyka z manometrem - 30 minut

Jeśli szybki test wykazał nieprawidłowości, warto przeprowadzić pełną diagnostykę ciśnienia. Wymaga to manometru hydraulicznego (koszt 200-400 zł) i instrukcji obsługi maszyny. Całość zajmuje 30-45 minut.

1. Test 1: Ciśnienie główne pompy

   Podłącz manometr do portu testowego głównego układu hydraulicznego. Dla minikoparki normalne ciśnienie to 200-240 bar. Jeśli manometr pokazuje mniej niż 150 bar, problem tkwi w pompie hydraulicznej lub w zaworze głównym.

2. Test 2: Ciśnienie servo (pilot pressure)

   Normalne ciśnienie w układzie sterowania to 20-30 bar. Jeśli manometr pokazuje mniej niż 15 bar, sprawdź solenoid lub filtr servo. Całkowity brak ciśnienia (0 bar) oznacza uszkodzony zawór servo.

3. Test 3: Ciśnienie powrotu

   W prawidłowo działającym układzie hydraulicznym ciśnienie na linii powrotnej wynosi 0-5 bar. Jeśli manometr pokazuje więcej niż 10 bar, filtr powrotny jest zapchany i wymaga wymiany.

4. Test 4: Ciśnienie na każdym cylindrze

   Zmierz ciśnienie osobno dla cylindra ramienia, wysięgnika i łyżki. Jeśli różnica między cylindrami przekracza 30 bar, problem tkwi w rozdzielaczu - jeden z kanałów nie otwiera się w pełni. Użytkownik sprawdził ciśnienie sterowania, które waha się między 30 a 35 bar w czasie pracy. Podejrzewa przeciek wewnętrzny w rozdzielaczu, spowodowany albo wymyciem o-ringa albo awarią sprężynek. Duży rozdzielacz był już naprawiany w zeszłym roku, wymieniono wszystkie uszczelnienia.

Koszt profesjonalnej diagnostyki w serwisie to około 300 zł.

Problemy z ramieniem w poszczególnych markach koparek

Niezawodność ramienia koparki różni się znacząco między markami i modelami. Analiza ponad 1200 zgłoszeń serwisowych z Polski pokazuje wyraźne wzorce.

Minikoparki (do 6 ton)

• Kubota (KX36-3, KX40, KX57): Cierpią na spadek mocy na ciepło, szczególnie gdy olej hydrauliczny nagrzeje się powyżej 80°C. Problem najczęściej tkwi w nieprawidłowym ustawieniu zaworów servo. Regulacja rozdzielacza to koszt 600-1200 zł.
• Caterpillar (serie 301, 302, 304): Jedne z najbardziej niezawodnych minikoparek. Problemy zdarzają się rzadko i zwykle dotyczą naturalnego zużycia po około 2000 motogodzinach pracy. Czasem pojawiają się wycieki z cylindrów. Dostępność części jest bardzo wysoka.
• JCB (serie 8018, 8020): Czasem mają problemy z układem servo, objawiające się słabnącymi ruchami ramienia, szczególnie po nagrzaniu maszyny. Przyczyna to niedoładowanie servo lub zablokowany zawór jednokierunkowy. Czyszczenie zaworów to koszt 300-600 zł. Problemy z ramieniem pojawiają się rzadko, zwykle dopiero po przekroczeniu 3000 motogodzin.
• Neuson (2700RDV): Użytkownik zgłasza problem z powolnym podnoszeniem ramienia, szczególnie przy pełnym obciążeniu. Ruchy bez obciążenia są normalne, a zwiększanie obrotów silnika nie poprawia sytuacji. Problemy mogą dotyczyć przecieku wewnętrznego w rozdzielaczu, wymytych o-ringów lub uszkodzonych sprężynek.

Koparki średnie (od 6 do 20 ton)

• Caterpillar (serie E200, E220, E307, E311): Najpopularniejsze koparki średnie w Polsce. Model E200B czasem ma wycieki hydrauliki. Główne problemy CAT dotyczą silnika spalinowego, nie układu hydraulicznego.
• Komatsu (PC200, PC300, PC350): Rzadko mają problemy z ramieniem. Gdy już się pojawią, to zwykle drift spowodowany uszkodzonym zaworem trzymającym.
• Volvo (EC210, EC240): Solidne maszyny, które czasem mają problemy z solenoidami w układzie sterowania. Problem zwykle objawia się losowym zanikiem funkcji ramienia. Naprawa to koszt 500-1200 zł.

Koparki chińskie (Sany, XCMG, Lonking)

To coraz popularniejszy wybór ze względu na cenę. Jakość wykonania poprawia się, ale nadal wymagają więcej uwagi.

Typowe problemy:

• Niższe ciśnienia robocze zaworów.
• Więcej zanieczyszczeń w układzie hydraulicznym po zakupie (złe składowanie).
• Szybsze zużycie uszczelek.

Zalecana konserwacja to częstsza wymiana filtrów (co 150 motogodzin zamiast standardowych 250). Warto również przeprowadzić czyszczenie układu hydraulicznego zaraz po zakupie.

Ranking niezawodności ramienia koparki (według częstości awarii):

• Najlepsze oceny (mniej niż 5% awarii rocznie): Caterpillar i Komatsu.
• Bardzo dobre oceny (około 8-10% awarii): Hitachi, Volvo i JCB.
• Dobre oceny (12-15% awarii): Kubota i Yanmar.
• Najwyższy odsetek interwencji serwisowych (około 25% w pierwszym roku eksploatacji): Marki chińskie.

Koszt naprawy ramienia koparki w Polsce

Ceny napraw ramienia koparki w Polsce różnią się znacząco w zależności od rodzaju usterki i regionu. Poniższe ceny są aktualne na 2025 rok i pochodzą z ofert serwisów mobilnych oraz stacjonarnych w całej Polsce.

Cennik serwisu mobilnego

• Stawka godzinowa: 240 zł za osobę (każda kolejna godzina).
• Diagnostyka bez naprawy: 300 zł.
• Dojazd powyżej 50 km: 2 zł za każdy kilometr.
• Weekend i święta: Ceny rosną o 30%.
• Średni koszt wizyty z drobną naprawą: 1200-1500 zł.
• Czas reakcji: Zwykle 24-48 godzin, w pilnych przypadkach tego samego dnia.

Najczęstsze naprawy - rzeczywiste koszty
