Niniejsza instrukcja obsługi została wydana przez JCB Technical Publications, JCB Aftermarket Training, Woodseat, Rocester, Staffordshire, ST14 5BW, Anglia. Wszelkie prawa są zastrzeżone.
Informacje o Instrukcji
Ta instrukcja zawiera szczegółowe informacje dotyczące identyfikacji maszyny, stosowanych mocowań, połączeń hydraulicznych oraz narzędzi. W publikacji zastosowano system jednostek S.I., np. pojemności płynów podano w litrach. Informacje dotyczące demontażu, remontów itp., a także opisy operacji, są przedstawione w klarowny sposób. Treść jest chroniona prawami autorskimi.
JCB zastrzega sobie prawo do wprowadzania ulepszeń lub modyfikacji maszyny bez uprzedzenia. Pomiary mogą różnić się o plus/minus 3%.
Struktura Dokumentu
- Wszystkie odniesienia do sekcji są podkreślone i poprzedzone symbolem "przejdź do".
- Informacje są wskazywane w nawiasach.
- W przypadku braku tabliczki znamionowej lub jej uszkodzenia, numer będzie nieprawidłowy.

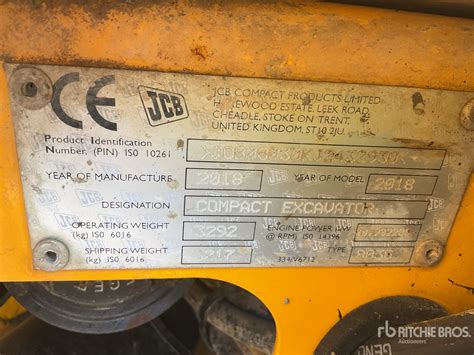

Tabliczki Identyfikacyjne
Tabliczki identyfikacyjne są kluczowe dla prawidłowej identyfikacji maszyny i jej komponentów. Na przykład, PIN (numer identyfikacyjny produktu) i VIN (numer identyfikacyjny pojazdu) są niezbędne. Prawidłowe odczytanie numeru identyfikacyjnego produktu (PIN) jest kluczowe. Jeśli jest niewidoczny, numer może być błędny. Należy zawsze upewnić się, że numer na tabliczce lub stemplu jest czytelny.
Bezpieczeństwo Konstrukcji
Konstrukcje mogą być niebezpieczne. Należy zawsze sprawdzić, czy konstrukcja ROPS (Roll Over Protective Structure) i FOGS (Falling Objects Protective Structure) została skontrolowana i naprawiona przez wykwalifikowaną osobę. W przypadku wątpliwości należy skontaktować się z dealerem JCB.
Etykieta identyfikacyjna zamontowana w kabinie (K Fig 2) powinna być certyfikowaną etykietą, zgodną ze standardami (K Fig 3).
Mocowania Ocynkowane i Dacromet
Mocowania ocynkowane i Dacromet są stosowane w maszynie, aby zapewnić odporność na korozję. Ich kolor i przyrostek numeru części (K Tabela 1) wskazują na ich właściwości. Charakterystyka momentu obrotowego tych elementów może być różna w zależności od naturalnego smarowania lub zastosowania. Przykładowo, elementy z wykończeniem złotym mają przyrostek 'Z' (np. Dacromet), a z wykończeniem srebrnym 'D'.
Połączenia Hydrauliczne
W instrukcji przedstawiono różne typy połączeń hydraulicznych, w tym adaptory męskie - BSP x NPT (tylko USA) oraz adaptory męskie - BSP. Należy zwrócić uwagę na rozmiary i typy gwintów, takie jak 1/4 cala, 3/8 cala, 1/2 cala, 5/8 cala, 3/4 cala, 1 cal, 1.1/4 cala i 1.1/2 cala.
W tabelach (np. Tabela 12) przedstawiono wartości momentów obrotowych dla różnych połączeń hydraulicznych, wyrażone w Nm, kgf m i lbf ftin. Ważne jest, aby dokładnie przestrzegać tych wartości podczas montażu i demontażu. Połączenia hydrauliczne są często obrabiane maszynowo w powierzchni otworu adaptera.
Narzędzia i Materiały Eksploatacyjne
Lista narzędzi i materiałów eksploatacyjnych jest niezbędna do prawidłowej konserwacji i napraw maszyny. Wśród wymienionych narzędzi znajdują się blok testowy do A.R.V. (331/31069) oraz różne adaptery hydrauliczne (np. 892/00285).
W zestawie części nie są wymienione wszystkie narzędzia, co oznacza, że mogą być wymagane również inne, niewymienione narzędzia.
Materiały Uszczelniające i Zabezpieczające
Poniższa tabela przedstawia kluczowe materiały uszczelniające i zabezpieczające używane w maszynie:
| Typ | Opis | Nr części |
|---|---|---|
| JCB Threadseal | Uszczelniacz do gwintów o średniej wytrzymałości | |
| Ultra Fast Adhesive | Klej do bezpośredniego oszklenia | |
| Active Wipe 205 | Do bezpośredniego oszklenia | |
| Black Primer 206J | Czarny podkład do bezpośredniego oszklenia | |
| Clear Silicone Sealant | Bezbarwny uszczelniacz silikonowy do łączeń szkła | |
| Plastic to Metal Bonder | Klej do łączeń plastiku z metalem | |
| Black Polyurethane Sealant | Czarny uszczelniacz poliuretanowy do wykończenia krawędzi szkła laminowanego |
Oznaczenia Kolorystyczne
Kolorystyczne kody pomagają w identyfikacji różnych części i komponentów, w szczególności w kontekście mocowań (K Tabela 1).
Pełne ciśnienie: Ciśnienie generowane podczas działania usługi.
Ważne Informacje i Bezpieczeństwo
Niniejsza instrukcja ma na celu zapewnienie bezpieczeństwa operatora i innych osób pracujących w pobliżu maszyny. Wszystkie prawa są zastrzeżone.
Instrukcje Bezpieczeństwa
Wszystkie maszyny mogą być niebezpieczne. Należy zawsze traktować instrukcję obsługi jako część maszyny i przechowywać ją w czystym i dobrym stanie. Przeczytaj i zrozum wszystkie komunikaty dotyczące bezpieczeństwa, aby zapoznać się z potencjalnymi zagrożeniami i sposobami ich unikania.
Jeżeli nie rozumiesz ostrzeżeń, zapytaj osobę, która ma wiedzę. Nigdy nie używaj maszyny, jeśli nie masz umiejętności jej obsługi. Zawsze upewnij się, że maszyna jest w dobrym stanie. Należy zawsze zachować ostrożność i czujność. Noś odpowiednią odzież ochronną, taką jak ochraniacze na oczy, nauszniki i rękawice przemysłowe. Nie należy nosić krawata ani szalika. Długie włosy muszą być związane.
Nigdy nie obsługuj maszyny pod wpływem alkoholu lub narkotyków. Nie używaj telefonu komórkowego podczas obsługi maszyny lub osprzętu. Nie należy obsługiwać maszyny, gdy operator czuje się niedobrze. Należy zawsze zapoznać się z instrukcją obsługi i przestrzegać instrukcji w niej zawartych. Należy zawsze przestrzegać wszystkich odpowiednich przepisów i regulacji, które mają zastosowanie w kraju, w którym maszyna jest eksploatowana.
Zagrożenia na Miejscu Pracy
- Miejsce pracy może być niebezpieczne. Należy usunąć wszystkie kamienie, gruz itp. przed rozpoczęciem pracy.
- Zawsze należy zapewnić dobrą komunikację, aby uniknąć wypadków.
- Nasypany materiał i rowy mogą się zawalić, powodując poważne wypadki.
- Sprawdź, czy przyczepy są czyste przed wjazdem na nie.
- Niebezpieczne jest wdychanie spalin silnika lub obsługa układu elektrycznego w złych warunkach atmosferycznych.
- Nie używaj maszyny w zamkniętym pomieszczeniu bez odpowiedniej wentylacji.
- Przećwicz obsługę maszyny z dala od miejsca pracy na otwartym terenie.
- Zawsze trzymaj innych ludzi z dala od miejsca pracy.
- Cofanie z dużą prędkością może powodować wypadki. Nigdy nie cofaj na wysokim biegu z pełnym gazem.
JCB 8030 pod światłowody
Konserwacja i Eksploatacja
- Zawsze sprawdzaj maszynę codziennie lub częściej, jeśli to konieczne.
- Utrzymuj elementy sterujące maszyny w czystości i suchości. Brudne i śliskie elementy sterujące mogą spowodować zsunięcie się rąk i stóp.
- Używaj świateł, aby poprawić widoczność.
- Nie kop pod nadziemnymi kablami energetycznymi.
- Nie używaj tej koparki jako "dźwigu".
- Nigdy nie obsługuj maszyny z uszkodzoną lub brakującą kabiną ROPS/FOPS.
- Pamiętaj o zapięciu pasów bezpieczeństwa.
- Należy natychmiast przerwać pracę, jeśli pojawi się usterka. Nienormalne dźwięki i zapachy mogą być oznaką problemów.
- Silnik posiada odsłonięte, obracające się części, które mogą poważnie zranić lub zabić. Jeśli to możliwe, zamontuj przedłużenie rury wydechowej.
- Nigdy nie obsługuj maszyny poza jej limitami.
Etykiety Bezpieczeństwa
Na maszynie znajdują się etykiety bezpieczeństwa. Każda etykieta zaczyna się od słowa sygnałowego:
- NIEBEZPIECZEŃSTWO: Oznacza istnienie ekstremalnego zagrożenia.
- OSTRZEŻENIE: Oznacza istnienie zagrożenia.
- UWAGA: Przypomina o zasadach bezpieczeństwa.
