Brak sterowania w maszynach JCB to częsty problem, który może prowadzić do przestojów w pracy i kosztownych napraw. Przyczyny awarii są zróżnicowane i mogą dotyczyć zarówno układów elektronicznych, jak i hydraulicznych. Poniższy artykuł przedstawia szczegółową analizę typowych objawów, potencjalnych przyczyn oraz metod diagnostyki i naprawy.
Typowe Objawy Braku Sterowania i Problemy z Dżojstikami
Problemy ze sterowaniem często manifestują się poprzez nieprawidłowe działanie dżojstików. Użytkownicy zgłaszają, że podczas pracy przednią łyżką wszystko jest w porządku, ale po obróceniu siedzenia do tyłu i przełączeniu klawisza funkcyjnego na tylne ramię, po naciśnięciu przycisku w prawym dżojstiku, diody w obu dżojstikach zapalają się, prawy działa, a lewy nie reaguje. Czasami wystarczy, że maszyna postała dwie godziny i wszystko zaczyna działać poprawnie, co sugeruje problem natury elektrycznej lub elektronicznej, być może związany z przegrzewaniem lub resetowaniem się systemu.
Innym przypadkiem jest problem z aktywacją dżojstika w JCB 3CX, gdzie po przekręceniu fotela do przodu dżojstik aktywuje się, ale brak jest reakcji na ruch, a po kilku wyłączeniach i włączeniach załapuje. Po przekręceniu fotela do tyłu, wszystko jest w porządku. W modelu JCB 3CX COMPACT zdarza się utrata aktywności w dżojstikach, gdzie diody w ogóle się nie zapalają. Generalnie, po przekręceniu stacyjki na zapłon, diody na dżojstikach powinny się zapalić, sygnalizując ich aktywność.
W przypadku takich problemów, warto zastanowić się, gdzie szukać cewek, które mogą odpowiadać za aktywację dżojstików lub sterowanie ich funkcjami.
Przyczyny Elektryczne i Elektroniczne
Uszkodzenia Instalacji i Zwarcie
Brak sterowania może być spowodowany uszkodzoną instalacją elektryczną, rozerwanymi przewodami lub zniszczonymi kostkami. Warto dokładnie sprawdzić te elementy, zwłaszcza jeśli istnieje podejrzenie manipulacji przy maszynie. Zwarcie w układzie elektrycznym powinno aktywować bezpiecznik, chyba że nie zdążył zadziałać. Możliwe jest również, że przez zwarcie potopiły się izolacje przewodów, co skutkuje niewłaściwymi objawami działania maszyny.
Problemy z Komputerem Sterującym (ECU) i Punktami Masowymi
Często diagnoza wskazuje na uszkodzenie komputera sterującego (ECU). Serwisanci często zabierają komputer do sprawdzenia, czy jest uszkodzony. Należy jednak pamiętać, że przed zabraniem komputera serwisant powinien sprawdzić wszystkie punkty masowe i zasilające komputer.
Duży wpływ na działanie układu sterowania mają punkty masowe. W jednym przypadku uszkodzone zostało mocowanie punktu masowego nr 3 (z dziesięcioma przewodami), do którego podłączone są dwa dżojstiki, prawdopodobnie w wyniku kradzieży akumulatorów. Warto zweryfikować, czy czarne przewody za fotelem na dole to te punkty masowe.
Ważne ostrzeżenie: NIE NALEŻY PRZEKŁADAĆ STEROWNIKÓW między maszynami bez odpowiedniej wiedzy. Przełożenie samego ECU1 może przepisać motogodziny i wymaga jednakowej wersji oprogramowania. Sterownik od sterowania po przełożeniu do innej maszyny najprawdopodobniej znajdzie błąd i wejdzie w tryb awaryjny, co może uniemożliwić jej pracę. Istnieje ryzyko uszkodzenia sprawnego sterownika, zwłaszcza jeśli maszyna miała wcześniej zwarcie.
Problemy ze Zmianą Trybów Kierowania i Czujnikami Położenia Kół
W maszynach JCB często pojawiają się problemy z prawidłową zmianą trybów kierowania. Może objawiać się to tym, że kontrolka kierowania przednimi kołami świeci się cały czas, niezależnie od położenia przełącznika, lub skręt zostaje zablokowany w pozycji "circle". Niestety, w takich przypadkach kierowanie odbywa się tylko w trybie jazdy w koło, a tryby takie jak kierowanie tylko przodem lub tzw. "krab" nie działają.
Diagnostyka i Wymiana Czujników Kół
Przykładem problemu jest sytuacja w maszynie JCB 527-58 Agri, gdzie skręt kół nie zmienia się przy przełączaniu trybów. Mimo że przełącznik jest sprawny i na wyświetlaczu pokazuje, że maszyna chce przejść w inny tryb, brak jest podglądu na czujniki przy siłownikach. Zmiana trybu kierowania często wymaga, aby obie osie były ustawione na wprost, co jest sygnalizowane przez dwa czujniki zbliżeniowe.
W starszych typach maszyn JCB były stosowane czujniki trzyprzewodowe z kontrolką, co ułatwiało ich sprawdzenie. Nowsze modele, takie jak te z 6-przewodowymi czujnikami, wymagają bardziej zaawansowanej diagnostyki. W jednym przypadku, po stwierdzeniu uszkodzonej obudowy i brakujących konektorów gniazda czujnika położenia tylnej osi, piny były powkładane pojedynczo, a schemat był niedostępny. Po sprawdzeniu czujników trzyprzewodowych "na stole" i ich zamontowaniu, ustawieniu oraz naprawie złącza, wszystkie koła stały się kierowalne, a przełącznik działał poprawnie, zapalając wszystkie trzy kontrolki.
Jednak problem z kierowaniem w trybie "circle" nadal występował. Diagnoza wykazała, że problem tkwił w jednym z czujników. Mimo że oba czujniki miały te same parametry po pomiarach, zamiana czujników tył/przód spowodowała przełączenie funkcji, co wskazało na uszkodzenie jednego z nich. Ostatecznie okazało się, że uszkodzony był tylny czujnik, co uniemożliwiało zmianę na kierowanie tylko przednimi kołami. Czujnik tylny jest niezbędny do zmiany skrętu z "kraba" i "circle" na skręt tylko przednimi kołami, a przedni działa odwrotnie. Do "oszukania" sterownika, gdy czujniki nie były włożone w swoje miejsce, można było przyłożyć do nich metalowy element.
Nowy, oryginalny czujnik, którego koszt wraz z przesyłką wyniósł około 530 zł (zamiennik to około 240 zł), po zakupie i wyregulowaniu sprawił, że skręt zaczął działać prawidłowo. Rozebrany stary czujnik pokazał oznaczenia na płytce, gdzie przychodzą masa i plus, oraz gdzie jest wyjście.
Kwestie Hydrauliczne Wpływające na Sterowanie
Oprócz problemów elektrycznych, awarie sterowania mogą mieć podłoże hydrauliczne. Często zadawane pytanie to: "Po rozgrzaniu ramię zwalnia lub wcale nie reaguje?". To może wskazywać na problemy z układem hydraulicznym.
Sesja 1: Kontrola i rozwiązywanie problemów układu hydraulicznego
Problemy z zanikającymi ruchami mogą być spowodowane wadliwie zaprojektowanym układem hydraulicznym w JCB. Po wymianie "kości serwa" w wielu przypadkach problem nadal występuje, ponieważ układ może nie wzbudzać się prawidłowo do pracy, gdy koparka ma już kilka tysięcy motogodzin i pewne elementy hydrauliki wykazują lekkie zużycie. W innych markach maszyn tego typu problemy nie występują, nawet przy znacznie większym przebiegu.
Potencjalną przyczyną problemów z kierowaniem mogą być również pomylone połączenia kabli na bloku zaworów kierowania lub pomylone połączenia zaworów na bloku zaworów skrętu.
Profesjonalny Serwis i Naprawa Maszyn Budowlanych JCB
W przypadku problemów ze sterowaniem w maszynach JCB kluczowa jest szybka i precyzyjna diagnoza oraz profesjonalna naprawa. Oferowany jest kompleksowy serwis maszyn budowlanych marki JCB, obejmujący fachową wiedzę i wieloletnie doświadczenie w zakresie regeneracji części w ładowarkach, koparkach i minikoparkach. Specjaliści świadczą usługi diagnostyki i naprawy elektroniki, hydrauliki siłowej oraz silników diesla.

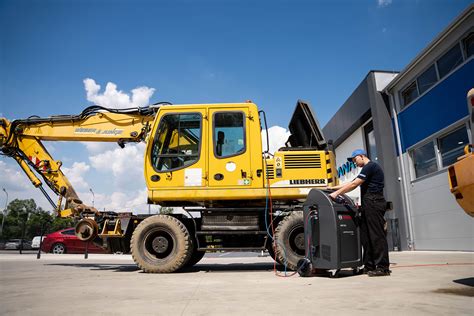

Serwis Mobilny i Naprawy na Miejscu
W przypadku awarii maszyny na placu budowy, wiele usterek może być usuniętych bez konieczności transportu całej maszyny do warsztatu. W takich sytuacjach serwisanci dojeżdżają na wskazane miejsce, dokonują diagnozy i, jeśli to możliwe, naprawiają maszynę bezpośrednio na placu budowy. Kiedy naprawa na miejscu nie jest możliwa, uszkodzony element jest demontowany i przewożony do serwisu w celu regeneracji, a następnie ponownie montowany na maszynie.
Inne Usługi Serwisowe
Profesjonalny serwis oferuje szeroki zakres usług związanych z naprawą i regeneracją maszyn budowlanych JCB, aby sprostać wymaganiom dynamicznie rozwijającej się branży budowlanej. Obejmuje to między innymi:
- Wymiana Olejów i Filtrów: Jest to jeden z najbardziej istotnych elementów każdej maszyny. Regularna wymiana oleju wpływa na optymalną pracę, odprowadza ciepło, co przekłada się na dłuższą żywotność i efektywność pracy. Wymiana filtrów paliwa, oleju i powietrza chroni silnik i inne komponenty, ograniczając wpływ oddziaływania cząsteczek i niwelując ryzyko uszkodzenia silnika.
- Remonty Skrzyń Biegów: Przeprowadzane są kapitalne remonty skrzyń biegów w maszynach JCB, np. 3CX, 2CX, 4CX, ładowarkach teleskopowych (nawet z lat 80-tych), które polegają na wymianie wszystkich niezbędnych elementów. Oferowana jest najszybsza diagnoza, weryfikacja i wykonanie usługi.
- Regeneracja Silników Obrotu: Zauważono duży problem w maszynach JCB serii 85c1, 85z1, 86c1, 86z1 i innych modelach, gdzie duży zasięg ramienia naraża silnik obrotu na duże przeciążenia. Możliwa jest regeneracja takiego silnika nawet w dwa dni.
Profesjonalny serwis zapewnia kompleksową diagnozę, weryfikację i wykonanie usługi, odpowiadając na potrzebę szybkiej i skutecznej naprawy sprzętu JCB.
