Współczesne maszyny rolnicze, budowlane oraz urządzenia stacjonarne, takie jak koparki JCB i New Holland, bardzo często wykorzystują silniki Diesla. Wraz z rozwojem techniki i zaostrzaniem się przepisów ekologicznych, systemy wtrysku paliwa muszą spełniać coraz wyższe normy. Wiele pojazdów stosuje zaawansowane układy Common Rail i pompowtryskiwacze, jednak znaczna część silników opiera się na nowoczesnych pompach wtryskowych firm Delphi (Lucas) i Bosch.
Ewolucja Układów Wtryskowych i Wysokie Ciśnienia
Aby sprostać wymogom ekologicznym, silniki te pracują z wtryskiem bezpośrednim, charakteryzującym się bardzo wysokim ciśnieniem wtrysku paliwa do cylindra. Ciśnienie otwarcia końcówki wtryskiwacza w starszych, ale wciąż efektywnych systemach, może wynosić aż 250 - 300 bar. Taki poziom ciśnienia stanowi ogromne obciążenie dla elementów pompy wtryskowej, do tego dochodzą szybkie zmiany cyklów, co bezpośrednio wpływa na krzywkę charakterystyki dawki paliwa.
Wyzwania Związane z Wysokim Ciśnieniem
W połączeniu z nie zawsze prawidłowym paliwem, usterka pompy wtryskowej może zostać przyspieszona. W takich przypadkach wymianie podlegają zazwyczaj: krzywka charakterystyki dawki (pierścień krzywkowy) oraz współpracujące z nią popychacze rolkowe. Częściej niż w dawnych systemach usterce ulega również rozdzielaczowa sekcja tłocząca. Nawet niewielkie zużycie obniża jej sprawność, co operator maszyny często odczuwa spadkiem mocy - początkowo podczas obciążenia, a wraz z dalszym zużywaniem, stale.
Kluczowe Komponenty Układów Common Rail w JCB
W nowoczesnych maszynach, takich jak koparki JCB napędzane silnikami DIESELMAX oraz ECOMAX, stosuje się zaawansowane układy Common Rail. Przykładem kluczowego elementu jest czujnik ciśnienia na listwie paliwowej o numerze katalogowym 320/06872, produkowany przez firmę DELPHI. Ten wysoce precyzyjny komponent elektroniczny w czasie rzeczywistym monitoruje ciśnienie paliwa w zasobniku (listwie Common Rail) i przesyła dane do sterownika silnika (ECU).
Zasada Działania Wtryskiwaczy Common Rail

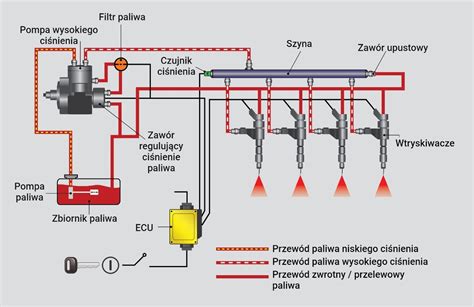

Dlaczego nowoczesne silniki w maszynach, takich jak Volvo EC220E, Case CX210D czy JCB Hydradig, są tak mocne, ciche i oszczędne? Odpowiedź w dużej mierze leży w technologii Common Rail. System ten zastąpił stare, mechaniczne pompy wtryskowe, wprowadzając precyzję znaną z cyfrowego świata. Wyobraź sobie sieć wodociągową, gdzie potężna pompa utrzymuje w rurach stałe, bardzo wysokie ciśnienie, a każdy dom ma elektronicznie sterowany kran. Wtryskiwacze są tymi precyzyjnymi, sterowanymi elektronicznie zaworami.
- Mikroskopijna precyzja: Elementy wewnątrz wtryskiwacza (zaworek, końcówka) są pasowane z dokładnością do mikronów (tysięcznych części milimetra).
- Wielofazowy wtrysk: Nowoczesne wtryskiwacze w silnikach maszyn Komatsu czy Kubota potrafią podać paliwo kilka razy w trakcie jednego suwu pracy (wtrysk pilotażowy, główny, dotrysk).
Ta niesamowita precyzja jest jednocześnie ich największą słabością, czyniąc układ Common Rail niezwykle wrażliwym na jakość paliwa i zanieczyszczenia.
Diagnostyka Problemów z Ciśnieniem Paliwa i Wtryskiwaczami
W przypadku pojawienia się objawów takich jak spadek mocy, twarda praca silnika czy problemy z rozruchem, należy niezwłocznie przeprowadzić kontrolę układu paliwowego.
Wstępna Kontrola Układu Paliwowego
- Sprawdzenie filtra paliwa: Nie wystarczy go wymienić; należy zlać z niego paliwo do czystego pojemnika i określić rodzaj zanieczyszczeń.
- Analiza zanieczyszczeń: Jeżeli zauważymy metaliczne „odbłyski”, oznacza to pilną potrzebę naprawy pompy wtryskowej, ponieważ prawdopodobnie doszło do złuszczenia powierzchni pierścienia krzywkowego.
- Ocena koloru paliwa: Należy porównać kolor paliwa z prawidłowym olejem napędowym. Czerwony kolor oznacza paliwo opałowe lub koloryzowane. Paliwo jasne i krystalicznie przeźroczyste może być odbarwionym kwasem paliwem opałowym. Przy większym stężeniu można wyczuć palcami brak smarności. Elementy metalowe stykające się z takim paliwem (oprócz aluminium) są ciemniejsze. Takie paliwo powoduje bardzo duże spustoszenie w pompach, prowadząc do wymiany sekcji tłoczącej, krzywki z popychaczami, zaworu dawkującego oraz tłoka przestawiacza kąta wtrysku.
Modele pojazdów JCB i New Holland (także z silnikami Perkins), w których stosuje się pompy wtryskowe DPA, DPS, DP200 i DP210, są szczególnie narażone na uszkodzenia w przypadku stosowania niskiej jakości paliwa.
Common Rail – podstawy diagnostyki układu. Część 1.
Objawy i Diagnoza Awarii Komponentów
- Awaria czujnika ciśnienia na listwie: Objawia się najczęściej twardą pracą silnika, nagłym spadkiem mocy, problemami z rozruchem lub wyświetleniem błędów na desce rozdzielczej (np. "niskie ciśnienie na szynie nr 1: dozowanie wtryskiwacza").
- Problemy z pompą CP1 lub elektrozaworem dawki: Jeśli elektrozawór się zatnie, maszyna może nie odpalić. Odpięcie wtyczki od cewki może pozwolić na uruchomienie maszyny w celach diagnostycznych.
- Zablokowany zawór powrotowy paliwa: Zbyt bogate w wodę paliwo potrafi zablokować ten zawór w pozycji otwartej, co objawia się tym, że maszyna nie odpala, a całe paliwo wraca do zbiornika. Aby to sprawdzić, można zablokować powrót paliwa przy zbiorniku.
- Lejący wtryskiwacz: W Komatsu i podobnych systemach, uszkodzony wtryskiwacz (lejący) przy pełnym obciążeniu maszyny powoduje spadek ciśnienia na listwie i słabnięcie silnika, generując błędy elektryczne. Można zmierzyć ilość paliwa na zlewce do zbiornika, porównując z danymi z instrukcji serwisowej.
- Test przelewowy: Polega na założeniu rurek na przelewy wtryskiwaczy i skierowaniu ich do zbiorniczków. Po minucie pracy silnika mierzy się ilość paliwa wypływającego z każdego wtryskiwacza. Jeśli na przelewach nic nie ma, wtryskiwacz prawdopodobnie nie pracuje. Jest to dobra metoda kontroli, gdy silnik nie odpala.
- CUT OUT TEST: Odłączanie wtrysków z komputera jest najlepsze do diagnozowania problemów związanych ze sprężaniem, zaworami oraz oczywiście zatartych wtrysków.
Nowoczesne stoły probiercze dla wtryskiwaczy, takie jak serie "X" (np. VDO Siemens Conti piezo wtryskiwacze), pozwalają na testowanie do 2500 barów z wysoką powtarzalnością (0,05%) i dokładnością (0,2%), oceniając parametry elektryczne i rozpylanie w warunkach nadciśnienia. Niektóre z nich są w stanie testować do 4 wtryskiwaczy jednocześnie i tworzyć kody dla wtryskiwaczy Delphi, co świadczy o zaawansowaniu diagnostyki.
Konserwacja i Zapobieganie Awarim
Układ Common Rail jest tak precyzyjny, jak czyste jest paliwo, które do niego trafia.
- Jakość paliwa i filtracji: Nigdy nie oszczędzaj na filtrach paliwa. Używaj wyłącznie wysokiej jakości, sprawdzonych produktów, takich jak filtry marki REDX, które gwarantują precyzyjną filtrację. Tankuj czyste, dobrej jakości paliwo ze sprawdzonych stacji.
- Czystość podczas tankowania: Dbaj o higienę podczas uzupełniania paliwa, aby uniknąć wprowadzenia zanieczyszczeń.
- Spuszczanie wody: Regularnie spuszczaj wodę z odstojnika filtra wstępnego.
Bezpieczeństwo Pracy z Układem Paliwowym
Przed wymianą czujnika ciśnienia lub innymi pracami przy układzie Common Rail zawsze upewnij się, że silnik jest zgaszony, a ciśnienie w układzie Common Rail całkowicie spadło (może to potrwać kilka minut). Paliwo pod ciśnieniem roboczym potrafi przeciąć skórę, stwarzając poważne zagrożenie dla zdrowia.
