Głęboka Analiza Problemów i Rozwiązań Skrzyni Biegów w Koparko-Ładowarkach JCB 4CX

Koparko-ładowarki JCB, w tym model 4CX, są cenione za swoją wytrzymałość, innowacyjność i wszechstronność. Firma JCB jest znana przede wszystkim z produkcji koparek, ładowarek, wozideł, a także szerokiej gamy innych maszyn ciężkich i sprzętu rolniczego. JCB jest również znane z innowacyjnego podejścia do projektowania i produkcji maszyn, co obejmuje również skrzynie biegów, często stosując zaawansowane technologie w celu zwiększenia wydajności, trwałości i niezawodności.

Mimo solidnej konstrukcji, intensywne warunki pracy, takie jak budowy, kopalnie czy prace ziemne, mogą prowadzić do awarii układu napędowego, a problemy ze skrzynią biegów należą do najbardziej frustrujących i złożonych. W zależności od modelu i zastosowania maszyny, JCB oferuje różne typy skrzyń biegów, w tym manualne, automatyczne i półautomatyczne, dostosowując ich charakterystykę pracy do specyficznych wymagań i warunków.

Typowe Problemy ze Skrzynią Biegów JCB 4CX

Problemy z Powracaniem Tylnych Kół do Pozycji Prostej

Problem z powracaniem tylnych kół do pozycji prostej w koparko-ładowarce JCB 4CX, szczególnie w modelach z 1992 roku, może być spowodowany kilkoma usterkami hydraulicznymi lub problemami z układem łączącym.

Możliwe Przyczyny Problemów z Kołami

Gdy tylne koła koparko-ładowarki JCB 4CX obracają się, ale nie wracają do pozycji prostej, może to wskazywać na problemy z układem hydraulicznym lub elementami mechanicznymi odpowiedzialnymi za sterowanie kierunkiem jazdy.

• Problemy hydrauliczne: Pierwszym krokiem w diagnostyce jest sprawdzenie uszczelnień siłownika układu kierowniczego oraz poziomu płynu hydraulicznego. Wycieki lub niski poziom płynu mogą powodować opóźnioną reakcję kół i utrudniać ich powrót do pozycji neutralnej.
• Problemy z układem mechanicznym: Należy również dokładnie obejrzeć drążki kierownicze oraz połączenia układu kierowniczego pod kątem oznak zużycia lub uszkodzeń. Mogą one uniemożliwiać prawidłowe ustawienie kół. Ważne jest, aby upewnić się, że sprężyny centrujące lub inne mechanizmy powrotne są w dobrym stanie i nie są zerwane. Aby zapewnić płynne ruchy kół i ich automatyczne wyrównanie po skręcie, konieczne jest regularne smarowanie punktów obrotu oraz utrzymywanie odpowiedniego ciśnienia hydraulicznego.

Cewka Zaworu Sterującego Trybem Skrętu (AWS)

Jednym z kluczowych elementów układu sterowania wszystkimi kołami (AWS - All Wheel Steer) jest cewka zaworu elektromagnetycznego, często o oznaczeniu 25/222645. Jest ona odpowiedzialna za wybór trybu skrętu, w tym za włączanie pozycji "kraba" (crab steer). Awaria takiej cewki może prowadzić do utraty możliwości zmiany trybów skrętu, co skutkuje zablokowaniem maszyny w jednym z nich, na przykład w trybie skrętu wszystkich kół.

Cewka 25/222645 jest elektromagnesem. Po otrzymaniu sygnału elektrycznego (zwykle 13VDC, 36W) z przełącznika w kabinie, generuje pole magnetyczne. Pole to przesuwa suwak wewnątrz zaworu elektromagnetycznego, otwierając lub zamykając kanały przepływu oleju. Przed wymianą cewki należy potwierdzić, że napięcie systemu maszyny wynosi 13VDC (standardowy system 12V), co jest typową wartością znamionową. Różnice między cewkami, na przykład do skrzyni biegów/przekładni, mogą polegać na średnicy wewnętrznej (np. 16 mm).

Objawy Awarii Skrzyni Biegów JCB 4CX

Problem z wybieraniem biegów w JCB 4CX często zaczyna się od subtelnych sygnałów, które z czasem eskalują. Użytkownicy zgłaszają szereg symptomów:

Problemy z Jazdą i Zmianą Biegów

• Brak jazdy: Maszyna całkowicie przestaje reagować na próby zmiany biegów, nie ma jazdy ani w przód, ani w tył.
• Brak oporu: Kiedy próbuje się wbić biegi, nie czuje się żadnego oporu, tak jakby nie było żadnego biegu.
• Opóźnienia w reakcji: Początkowo może pojawiać się lekkie opóźnienie przy przełączaniu na przód.
• Selektywny brak biegów: Zdarza się, że brakuje 2. i 4. biegu do przodu, podczas gdy pozostałe działają, lub nie ma ani 1., ani 2., ani 3., ani 4. biegu. W jednym z przypadków, gdy bieg 1 i 2 działa normalnie, ale nie widzi 3 i 4 - po przełączeniu z 2 na 3, maszyna nadal jedzie na 2. Inny użytkownik zgłaszał, że po gwałtownym przełączeniu z jazdy do przodu na jazdę do tyłu, maszyna ciągle jechała do tyłu, dopóki nie przełączono na luz, a następnie ponownie na przód.

Utrata Siły i "Ślizganie" Sprzęgła

• Utrata siły po rozgrzaniu: Ładowarka, kiedy jest zimna, działa prawidłowo, ale po rozgrzaniu przestaje normalnie jechać i nie ma siły.
• "Ślizganie" sprzęgła: Gdy maszyna jest zimna, na 2. biegu chwilkę ciągnie, ale odczucie jest podobne do tego, gdy w samochodzie ślizga się sprzęgło. Na 4. biegu nic się nie rusza nawet gdy jest zimna.

Problemy Elektryczne i Zabezpieczenia

• Brak reakcji elektrycznej: Słychać przekaźniki, jak zmienia się manetką przód/tył, ale nie słychać, jak załącza się sprzęgło.
• Problemy z kontrolkami i napędem: Może nie świecić się kontrolka od hamulca ręcznego, zanikają światła stopu, a po wciśnięciu hamulca nie załącza się napęd 4x4.
• Napięcie na cewkach: Na cewkach pod koparką (tych niebieskich) może nie być żadnej reakcji na ruszanie manetką; na dwóch może być napięcie 12V, a na dwóch skacze od 4V do 8V.
• Palenie bezpieczników: Maszyną udaje się ruszyć, ale przy zmianie biegów pali się bezpiecznik i rozłącza jazdę. Powodem bywa zjarana cewka na skrzyni od napędu 4x4.
• Problem z rozruchem (JCB 4CX 2013, Powershift): Maszyna odpala tylko przy wciśniętym hamulcu i włączonych światłach, a po ich zwolnieniu silnik natychmiast gaśnie. Na pulpicie zapalają się kontrolki napędów i hamulca postojowego, a rozrusznik nie działa bez wciśniętego hamulca. Jest to zabezpieczenie przed rozruchem, ale w tym przypadku wskazuje na uszkodzenie masy w instalacji elektrycznej, zwłaszcza połączenia bateria-rozrusznik oraz wiązki kabiny i ramy.

Główne Przyczyny Braku Biegów i Innych Usterek

Problemy ze skrzynią biegów w maszynach JCB 4CX mogą mieć złożone podłoże, wynikające z kombinacji czynników mechanicznych, hydraulicznych, elektrycznych i eksploatacyjnych.

Problemy z Układem Hydraulicznym i Smarowaniem

Uszkodzenia w układzie hydraulicznym są częstą przyczyną awarii. Uszkodzenie elementów gumowych, czyli uszczeleń, powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, który przyczynia się do spalania tarcz ciernych. Naprawa skrzyni biegów JCB często jest konieczna z powodu wad konstrukcyjnych, przez stary lub źle dobrany olej, jego brak bądź zanieczyszczenia. Innym problemem może być sprzęgło elektrohydrauliczne, gdzie nieszczelności lub uszkodzenia mogą prowadzić do utraty siły po rozgrzaniu.

Usterki Mechaniczne

Mechaniczne uszkodzenia powstałe podczas jazdy są bardzo powszechne. Należą do nich:

• Elektrozawory: Do sprawdzenia elektrozawory na skrzyni biegów. Bywa, że urwie się jeden z nich, a oring podwinie, co uniemożliwia prawidłowe działanie. Zdarza się, że w skrzyni są trzy elektrozawory.
• Elementy wałków: Na wałku od pompy może zerwać się zgrzew łączący kosze, co powoduje, że olej przelewa się z jednego kosza na drugi i załącza dwa kosze naraz. Wymiana teflonów na wałku czy zaślepienie otworu, bo wypchało zaślepkę (co spowodowało brak jazdy do tyłu), to również typowe usterki.
• Tarcze cierne: Ich spalanie jest bezpośrednim skutkiem spadku ciśnienia oleju.
• Naturalne zużycie: Każda skrzynia biegów, niezależnie od marki i modelu, z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.

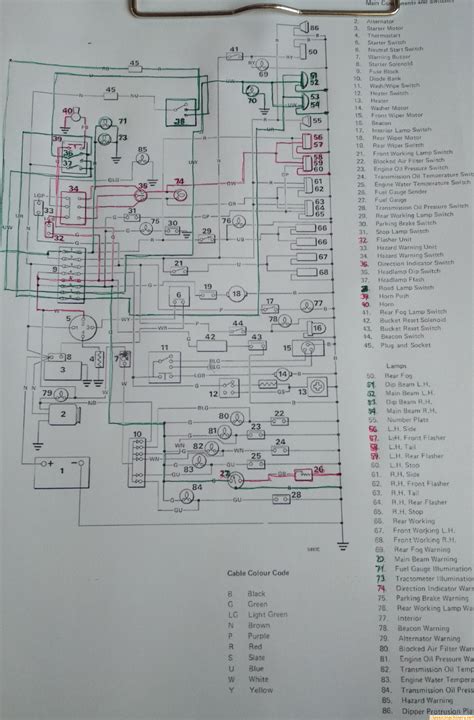

Awaria Elektryki i Elektroniki

Nowoczesne skrzynie biegów JCB są silnie zależne od układów elektrycznych:

• Cewki i okablowanie: Jeśli nie ma 2. i 4. biegu do przodu, ich wspólnym elementem może być cewka. Jeśli zamiana cewek miejscami nie zmienia objawów, podejrzane jest sprzęgło, które ona załącza. Słabe napięcie (np. od 4V do 8V) na cewkach pod koparką może wskazywać na problem. W elektrozaworze w cewce jest stosowana dioda, dlatego ważna jest biegunowość styków (np. Pin 1 przewód #8.., Pin 2 przewód #600..). Biegi załączają się po dwie cewki, więc jeśli któraś padnie, nie powinno być dwóch biegów.
• Czujniki i przekaźniki: Zepsuty czujnik od hamulca ręcznego może nie załączać sprzęgła, a do niego może nie dochodzić prąd. Przekaźniki (często z lewej strony przy hamulcu ręcznym lub pod kierownicą) mogą być źródłem problemu. Należy sprawdzić, który przekaźnik "cyka" po naciśnięciu hamulca.
• Moduły i diody: Jeśli brakuje jednego biegu, problem może leżeć pomiędzy kablem sygnałowym z manetki a przekaźnikiem czy modułem. Może to być również kwestia uszkodzonej diody. Problem może być również związany ze "zje***nym modułem", który może być nieprogramowalny na inny soft.
• Czujniki prędkości: Na skrzyni biegów może znajdować się czujnik prędkości. W przypadku braku czujnika na kole zamachowym, czujnik koło koła pasowego powinien być blisko i patrzeć na ząbki na kole.

Czynniki Eksploatacyjne i Konserwacyjne

Sposób użytkowania i dbałość o maszynę mają kluczowe znaczenie:

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach, szczególnie przy dużych obciążeniach, co może prowadzić do szybszego zużycia skrzyni biegów.
• Niewłaściwa konserwacja: Regularna konserwacja jest kluczowa dla zachowania sprawności skrzyni biegów. Pominięcie wymiany oleju, filtrów lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów.
• Wnikanie zanieczyszczeń: Wnikanie zanieczyszczeń, takich jak pył, brud czy woda, do skrzyni biegów może prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów.

Diagnostyka i Rozwiązywanie Problemów

Skuteczna naprawa skrzyni biegów JCB 4CX wymaga precyzyjnej diagnostyki i często profesjonalnego podejścia.

Wstępna Diagnostyka Operatora

Przed wezwaniem serwisu operator może podjąć szereg działań diagnostycznych i naprawczych:

Inspekcja Elektryczna

• Dokładne sprawdzenie objawów: Sprawdź wszystkie biegi przód i tył. Zobacz dokładnie, których nie ma.
• Sprawdzenie bezpieczników i napięć: Sprawdź bezpieczniki. Sprawdź prąd dochodzący do cewek elektrozaworów.
• Testowanie cewek i przekaźników: Podmień cewki i przewody, aby sprawdzić, czy problem się przesuwa. Przekopać przełącznik i przewody oraz przekaźniki (np. z lewej strony przy hamulcu ręcznym lub pod kierownicą). Trzeba dokładnie posprawdzać cewki - to, że stuka po wyjęciu czy na zgaszonym silniku, nie znaczy, że działa, jak dostanie ciśnienie.
• Sprawdzenie czujników: Sprawdź czujnik hamulca ręcznego na krótko i sprawdź, czy dochodzi do niego prąd. Należy sprawdzić odczyty prędkości na komputerze, gdyż czujniki (np. prędkości na skrzyni biegów, koło koła pasowego) są drogie w oryginale, a zamienniki nie zawsze pracują dobrze. Jeśli nie ma dokumentacji, warto zrobić tabelkę, co kiedy się załącza, posprawdzać prądy i zamienić cewki, jeśli wydają się podejrzane.

Inspekcja Mechaniczna

• Elektrozawory: Sprawdź elektrozawory pod kątem fizycznych uszkodzeń, np. podwiniętych oringów. Może się okazać, że coś podejdzie i suwak rozdzielacza nie może się w którąś stronę ruszyć. Wtedy, jak przełoży się całe elektrozawory, powinno się coś zmienić - jeśli nie, to sprzęgło jest na 99% uszkodzone.

Profesjonalny Serwis i Regeneracja Skrzyni Biegów

W przypadku poważniejszych awarii, kompleksowa naprawa skrzyni biegów wymaga specjalistycznej wiedzy i wyposażenia. Profesjonalne firmy od 10 lat zajmują się naprawą i regeneracją skrzyń biegów JCB. Naprawy przeprowadzane są w profesjonalnym warsztacie z niezbędnymi narzędziami i częściami.

Proces Kompleksowej Naprawy

Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia:

1. Pełna diagnoza: Sprawna diagnostyka, często z wykorzystaniem specjalistycznych narzędzi, pozwala na szybkie znalezienie usterki. Serwis mobilny zaczyna od rozmowy z operatorem i bezpośredniego sprawdzenia maszyny, aby zrozumieć objawy awarii.
2. Demontaż i inspekcja komponentów: Po zdiagnozowaniu problemu, skrzynia biegów jest demontowana z ładowarki. Jest to skomplikowany proces, który wymaga odpowiednich narzędzi i umiejętności. Po demontażu, wszystkie komponenty są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. W tym etapie oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części.
3. Wymiana uszkodzonych części: Uszkodzone lub zużyte części są wymieniane na nowe. Naprawa skrzyni biegów JCB może obejmować różne czynności, od prostych, takich jak wymiana oleju i filtrów, po bardziej skomplikowane, jak wymiana uszkodzonych części (np. łożysk, synchronizatorów).
4. Ponowny montaż i regulacja: Po wymianie uszkodzonych części, skrzynia biegów jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów.
5. Testy po naprawie: Po złożeniu skrzyni biegów i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia działa bez zarzutu. Może to obejmować uruchomienie maszyny i sprawdzenie jej w różnych warunkach pracy. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów, aby zapewnić optymalną wydajność.
6. Raport i zalecenia: Po zakończeniu naprawy skrzyni biegów serwisant zwykle dostarcza raport z wykonanych prac oraz ewentualnych zaleceń dotyczących dalszego użytkowania i konserwacji maszyny.

Korzyści z Serwisu Mobilnego

Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu. Czas realizacji takiej kompleksowej naprawy to często około 3 dni roboczych od otrzymania skrzyni.

Znaczenie Szybkiej Reakcji na Awarię

Konsekwencje Ignorowania Problemów

Ignorowanie problemów ze skrzynią biegów w JCB 4CX może prowadzić do poważnych konsekwencji:

• Eskalacja usterek: Małe usterki, które mogłyby być łatwo naprawione na wczesnym etapie, mogą przerodzić się w poważniejsze awarie. Niewielkie wycieki oleju mogą prowadzić do niedostatecznego smarowania i w konsekwencji do uszkodzenia ważnych komponentów skrzyni biegów.
• Wzrost kosztów naprawy: Im dłużej zwleka się z naprawą, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Przestoje w pracy: Uszkodzona skrzynia biegów może uniemożliwić efektywne wykorzystanie ładowarki, co prowadzi do przestojów w pracy. W przypadku firm zależnych od ciężkiego sprzętu, takie przestoje mogą mieć poważne konsekwencje finansowe.
• Ryzyko bezpieczeństwa: Kontynuowanie pracy z uszkodzoną skrzynią biegów może zwiększać ryzyko nagłej awarii w trakcie użytkowania, co może być niebezpieczne dla operatora i innych pracowników w pobliżu. Nieprawidłowo działająca skrzynia biegów może wpływać na kontrolę nad maszyną, co stanowi zagrożenie bezpieczeństwa.

Korzyści z Terminowej Naprawy

Naprawa skrzyni biegów JCB pozwala przede wszystkim przywrócić maszynie jej pierwotną wydajność. Oznacza to lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom oraz pomaga zapewnić bezpieczne warunki pracy. Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny. Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych. Najlepiej, aby wszelkie problemy ze skrzynią biegów w ładowarkach JCB były naprawiane jak najszybciej po ich wykryciu. Pozwala to uniknąć negatywnych konsekwencji. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom.

Elementy Układu Hydraulicznego i Ich Znaczenie

Współczesne maszyny JCB, w tym modele 3CX i 4CX, opierają się na zaawansowanych układach hydraulicznych. Niezawodność tych układów jest kluczowa dla wydajności pracy. Ich sprawne działanie ma bezpośredni wpływ na pracę skrzyni biegów, zwłaszcza w układach PowerShift.

Pompy, Zawory i Siłowniki

• Pompy hydrauliczne: Są sercem układu. Ich sprawność wpływa na siłę i szybkość działania osprzętu.
• Zawory sterujące: Precyzyjne sterowanie przepływem oleju jest niezbędne do prawidłowego działania wszystkich funkcji maszyny.
• Siłowniki: Odpowiadają za ruchy robocze. Nawet niewielki wyciek z uszczelnienia siłownika może prowadzić do spadku ciśnienia hydraulicznego i pogorszenia osiągów. Dostępne są pełne zestawy uszczelek do siłowników i pomp.

Filtracja i Czystość Układu

Największym wrogiem układu hydraulicznego i przekładni PowerShift jest zanieczyszczenie. Zanieczyszczony filtr hydrauliczny może prowadzić do uszkodzenia pompy i zaworów elektromagnetycznych. Zaleca się stosowanie filtrów spełniających specyfikacje OEM. Jeśli w układzie znajdują się metalowe opiłki, może to świadczyć o zwiększonym zużyciu elementów. Należy dokładnie oczyścić układ i wymienić filtr.

Części Zamienne i Ich Jakość

Dostępność wysokiej jakości części zamiennych do maszyn JCB, w tym elementów hydraulicznych, silnikowych i podwoziowych, jest kluczowa dla długotrwałej eksploatacji. Dostępne są zarówno oryginalne części JCB, jak i wysokiej klasy zamienniki od dostawców zgodnych z normami ISO. Ważne jest, aby wybierać części o jakości porównywalnej z oryginałem, zwłaszcza w przypadku części eksploatacyjnych i maszyn po okresie gwarancyjnym.

Trwałość Elementów Podwozia i Zawieszenia

Trwałość drogich zespołów JCB zależy od jakości małych części zużywalnych. Sworznie i tuleje stanowią podstawę każdego ruchu osprzętu. Hartowane indukcyjnie sworznie zapewniają twardą powierzchnię (odporność na ścieranie) przy jednoczesnym zachowaniu elastycznego rdzenia (odporność na pękanie pod wpływem uderzeń). W przypadku modeli 3CX i 4CX, wytrzymałość ramy i wysięgnika zależy bezpośrednio od stanu tulei i sworzni. Minimalizowanie luzów i ryzyka kosztownego rozwiercania otworów zapewnia prawidłowy dobór tulei.

Układ Napędowy i Chłodzenia

Przekładnie PowerShift (często stosowane w modelach 3CX/4CX) wymagają nie tylko wymiany tarcz ciernych, ale także kontroli zaworów elektromagnetycznych i czujników. Dostępne są części niezbędne do precyzyjnej kalibracji przekładni.

W przypadku ładowarek teleskopowych (np. Loadall) i ciężkiego sprzętu, kluczowy jest układ chłodzenia. Wysokowydajne pompy wody i chłodnice zapobiegają przegrzewaniu się silników DieselMax.
