Czujnik ciśnienia oleju hydraulicznego w maszynie JCB Fastrac 2135 jest kluczowym elementem monitorującym stan układu hydraulicznego. Prawidłowe działanie tego czujnika jest niezbędne dla zapewnienia optymalnej pracy maszyny oraz bezpieczeństwa jej użytkowania.
Funkcja i Znaczenie Czujnika
Układ hydrauliczny w JCB Fastrac 2135 odpowiada za zasilanie wielu podzespołów i funkcji maszyny, takich jak podnośnik, sterowanie osprzętem czy napęd WOM. Czujnik ciśnienia oleju hydraulicznego na bieżąco mierzy i przekazuje informacje o ciśnieniu w układzie do jednostki sterującej.
Dzięki temu możliwe jest:
- Monitorowanie parametrów pracy: Odczyty z czujnika pozwalają operatorowi i systemom maszyny na kontrolę, czy ciśnienie oleju mieści się w dopuszczalnych zakresach.
- Wykrywanie awarii: Spadek ciśnienia poniżej normy lub jego gwałtowne wahania mogą sygnalizować problem, np. wyciek, zużycie pompy hydraulicznej, zanieczyszczenie filtra lub inną usterkę w układzie.
- Ochrona podzespołów: W przypadku nieprawidłowego ciśnienia system może uruchomić alarm lub nawet ograniczyć pracę niektórych funkcji hydraulicznych, aby zapobiec uszkodzeniu wrażliwych komponentów.
Lokalizacja i Budowa

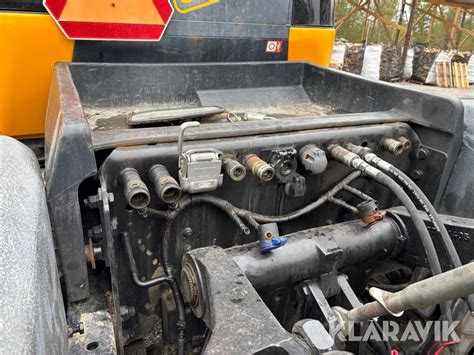

Czujnik ciśnienia oleju hydraulicznego w JCB Fastrac 2135 jest zazwyczaj umieszczony w strategicznym punkcie układu hydraulicznego, często w pobliżu pompy głównej lub na linii zasilającej najważniejsze odbiorniki hydrauliczne. Jego dokładna lokalizacja może się różnić w zależności od konkretnej wersji maszyny, jednak zawsze będzie on wpięty bezpośrednio w magistralę ciśnieniową.

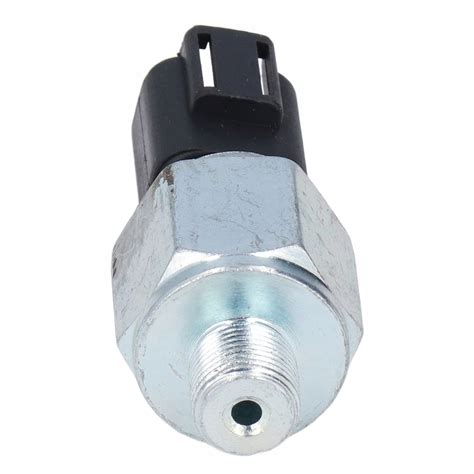

Standardowy czujnik ciśnienia to zazwyczaj urządzenie elektroniczne, które wykorzystuje zasadę tensometryczną lub piezoelektryczną do pomiaru ciśnienia. Wytworzony sygnał elektryczny (najczęściej analogowy 0-5V lub 4-20mA) jest proporcjonalny do mierzonego ciśnienia i przekazywany do komputera pokładowego maszyny.
Problemy i Diagnostyka
Nieprawidłowe działanie czujnika ciśnienia oleju hydraulicznego może prowadzić do szeregu problemów, takich jak:
- Błędne odczyty na wskaźnikach operatorskich.
- Niespodziewane alarmy lub komunikaty o błędach.
- Ograniczenie mocy lub funkcjonalności układu hydraulicznego.
- Niewykryte awarie, które mogą prowadzić do poważniejszych uszkodzeń.
Diagnostyka problemów z czujnikiem często wymaga podłączenia specjalistycznego sprzętu diagnostycznego do maszyny, który pozwoli na odczytanie rzeczywistych wartości ciśnienia i porównanie ich z wartościami raportowanymi przez czujnik. W przypadku podejrzenia awarii samego czujnika, należy go sprawdzić pod kątem uszkodzeń mechanicznych, korozji styków elektrycznych oraz poprawności działania poprzez pomiar sygnału wyjściowego.
