Frezarki Asfaltowe JCB do Koparek i Koparko-Ładowarek: Przegląd i Zastosowanie

Współczesne maszyny budowlane, takie jak koparki i koparko-ładowarki JCB, znajdują szerokie zastosowanie w różnorodnych pracach, od robót ziemnych po specjalistyczne zadania drogowe. Jednym z kluczowych osprzętów, który znacząco zwiększa ich wszechstronność, są frezarki asfaltowe. Pozwalają one na precyzyjne i efektywne usuwanie warstw nawierzchni, co jest niezbędne w drogownictwie i przy remontach.

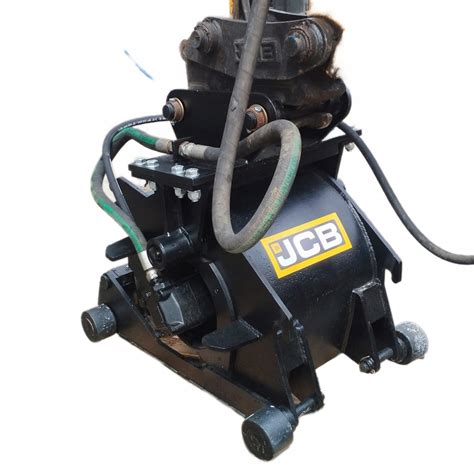

Czym są Frezarki Asfaltowe JCB?

Frezarki asfaltowe JCB to specjalistyczne części osprzętu zaprojektowane do harmonijnej współpracy z nowoczesnymi koparkami, koparko-ładowarkami i miniładowarkami. Są wykorzystywane głównie do przygotowania i usuwania nawierzchni, umożliwiając precyzyjne frezowanie asfaltu oraz betonu. Dzięki zaawansowanej elektrohydraulice operator może swobodnie regulować przesunięcie, kąt, a także głębokość kopania. Dobrze dobrany osprzęt do maszyny budowlanej jest gwarancją płynnego przeprowadzenia zaplanowanych prac.

Zalety Frezarek Asfaltowych JCB

Frezarki JCB posiadają szereg zalet, które wyróżniają je na tle innych rozwiązań konkurencyjnych. Producent zadbał o każdy detal mający wpływ na żywotność maszyny i jakość jej obsługi.

• Duży wybór modeli: Inwestor może perfekcyjnie dopasować system mocowania czy szerokość pola roboczego do konkretnych zapotrzebowań.
• Zwiększona wydajność: Dzięki wysokiej jakości osprzętowi poprawia się tempo pracy oraz jej ogólna wydajność.
• Konstrukcja przemyślana: We frezarkach JCB spotkasz się z opcją demontażu kół, co pozwala na frezowanie tuż przy krawężnikach.
• Łatwość obsługi i konserwacji: Dobrze widoczne wskaźniki i mocowanie bębna na zawiasach ułatwiają demontaż do serwisowania czy konserwowania.
• Trwałość: Frezarki asfaltowe zapewniają płynną pracę na kołach wykonanych z litej stali hartowanej z wbudowanymi smarowniczkami.

Zastosowanie w Drogownictwie

Jeżeli zajmujesz się inwestycjami drogowymi, warto postawić na frezarki asfaltowe. W drogownictwie są one wykorzystywane do usuwania warstw betonu z nawierzchni ulic oraz parkingów. Jako element współpracujący z koparkami nadają się do usuwania nawet dużych połaci asfaltu o określonej grubości i szerokości.

Jedną ze specjalistycznych modyfikacji koparko-ładowarki JCB 3CX jest model Pothole Master, który jest fabrycznie wyposażony w frezarkę typu planującego oraz łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg, co podkreśla integrację frezarek z ekosystemem maszyn JCB.

Koparko-Ładowarka JCB 3CX jako Platforma Robocza

Koparko-ładowarka JCB 3CX jest często wykorzystywaną platformą dla frezarek asfaltowych. W tym artykule przedstawimy jej charakterystykę, co pomoże w zrozumieniu możliwości maszyny współpracującej z tym osprzętem.

Charakterystyka Ogólna JCB 3CX

Model JCB 3CX może pracować w szerokim zakresie temperatur, od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, co zapewnia maszynie odporność na duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala operatorowi kopać w pobliżu maszyny, oszczędzając paliwo.

Ogólne parametry techniczne koparko-ładowarki JCB 3CX:

Szacowane zużycie paliwa dla koparko-ładowarki JCB 3CX to około 8 l/h, jednak parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji.

Modyfikacje JCB 3CX i ich Specyfika

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:

• 3CX - standardowy model ze stałym ramieniem.
• 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m. Podstawową różnicą pomiędzy Sitemaster a Contractor jest silnik; w Sitemasterze jest wolnossący.
• 3CX Contractor - najmocniejsza wersja, posiadająca silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę, choć "psi chód" (wszystkie koła skręcone w tę samą stronę) jest zazwyczaj domeną większych modeli, jak 4CX.
• Pothole Master - specjalistyczna modyfikacja wyposażona w frezarkę typu planującego i łyżkę ze szczotką, służąca do naprawy i konserwacji odcinków dróg.

Silniki i Skrzynie Biegów w JCB 3CX

Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. W tym roczniku oba motory (zarówno wolnossący w Sitemaster, jak i turbodoładowany w Contractorze) są produkcji JCB, wcześniej stosowano silniki Perkins. Silnik turbodoładowany ma więcej koni mechanicznych, ale spala więcej paliwa, natomiast silnik wolnossący ma dłuższą żywotność i mniejsze spalanie, wystarczając na własne potrzeby i niezbyt obciążające prace.

W instalacji silnika wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki czemu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada system automatycznego czyszczenia. Silnik jest również wyposażony w system podgrzewania o mocy 240 W, co pozwala na szybki start w niskich temperaturach, oraz skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach system spalania paliwa jest bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego.

JCB 3CX oferuje dwa główne typy skrzyni biegów:

• Skrzynia manualna: Obsługiwana lewarkiem po prawej stronie kabiny, posiada 4 biegi. Sprzęgło znajduje się przy tym lewarku oraz przy dźwigni przedniej ładowarki. Rewers (zmiana kierunku jazdy przód-tył) jest przy kierownicy. W skrzyni manualnej sprzęgła jako takiego do ruszania, jak w aucie, nie ma - wrzuca się bieg i daje jazdę do przodu dźwignią.
• Skrzynia Powershift: Jest to skrzynia półautomatyczna, obsługiwana pokrętłem przy kierownicy. Rewers również znajduje się przy kierownicy.

Funkcje Specjalne i Systemy Ekologiczne

Koparko-ładowarka JCB 3CX jest wyposażona w szereg specjalnych funkcji, które zwiększają jej wydajność i ekonomiczność:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność i zmniejszając zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
• Torque Lock: Kolejna funkcja, która pozwala zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.

Do JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, w tym łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, a także frezy. Uniwersalna łyżka szczękowa „6 w 1” pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Operator koparki może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy za pomocą tylnej łyżki.

Kabina Operatora i Sterowanie

Kabina JCB 3CX zapewnia doskonałą widoczność dzięki kompaktowej budowie silnika i niewielkiej masce. Drzwi otwierają się z obu stron. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo, a tylna szyba kabiny może być otwarta, przesuwając się pod dach. W kabinie znajduje się ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także dobra izolacja akustyczna i antywibracyjna (poziom hałasu wewnątrz nie przekracza 73 dB). Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. Pod dźwigniami powinny znajdować się tabliczki z czytelnym opisem funkcji.

Obsługa i Konserwacja Koparko-Ładowarki JCB 3CX

Jazda Drogowa i Układ Kierowniczy

Koparko-ładowarka JCB 3CX, szczególnie w wersji z 2008 roku, posiada "drogowe biegi", co oznacza, że jest przystosowana do jazdy po drogach publicznych. Wystarczy wsiąść, wrzucić bieg i jechać. Sprzęgło, nawet w skrzyni manualnej, pełni funkcję głównie do zmiany kierunku jazdy i redukcji biegów, a nie do ruszania w tradycyjny sposób jak w samochodzie osobowym.

Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby sterowania: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 23/4 obrotu od oporu do oporu. Takie wyposażenie zależy od konkretnego wyposażenia maszyny, np. wersja Super oferuje sterowanie wszystkimi kołami.

Systemy Elektryczne i Kontrolno-Pomiarowe

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła. Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin i zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Codzienna kontrola i konserwacja nie powinny sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
