Każdy sprzęt działa lepiej, sprawniej i dłużej, gdy dbamy o jego odpowiednie konserwowanie. Smary, oleje, przeglądy, uzupełnianie płynów i czyszczenie to podstawa sprawnego funkcjonowania każdego urządzenia. Regularna obsługa techniczna jest kluczem do niezawodności i bezpieczeństwa pracy koparko-ładowarki.
Kontrola i Wymiana Oleju Hydraulicznego
Sprawdzanie poziomu oleju hydraulicznego to jedna z najważniejszych czynności, o której każdy operator koparki powinien pamiętać. Zaniedbanie tej czynności może prowadzić do poważnych konsekwencji, takich jak uszkodzenie pompy hydraulicznej, siłowników czy innych elementów układu.
Procedura Sprawdzania Poziomu Oleju
Proces zaczyna się od upewnienia, że maszyna stoi na równym podłożu, a osprzęt jest ustawiony zgodnie z wytycznymi producenta. Następnie należy zlokalizować wskaźnik poziomu oleju hydraulicznego lub bagnet, aby sprawdzić poziom oleju hydraulicznego w koparce i niczego nie zaniedbać.
Wymiana i Uzupełnianie Oleju
Wymiana i uzupełnianie oleju hydraulicznego to istotny element codziennej obsługi maszyny. Proces należy rozpocząć od dokładnego sprawdzenia zaleceń producenta zawartych w instrukcji obsługi. Przed wymianą oleju należy upewnić się, że maszyna jest wyłączona i znajduje się w bezpiecznej pozycji.
Uzupełnianie nowego oleju wymaga użycia płynu o odpowiednich parametrach - najlepiej tego samego, który był stosowany wcześniej. Nie ma wówczas problemów związanych z mieszaniem różnych rodzajów olejów, ponieważ
Obowiązek sprawdzania poziomu oleju hydraulicznego w koparce spoczywa na operatorze maszyny i jest częścią codziennej obsługi technicznej, która ma na celu zapewnienie sprawnego i bezpiecznego działania sprzętu.
Filtracja Układu Hydraulicznego
Układ hydrauliczny to serce każdej koparki. Jego sprawność w dużej mierze zależy od czystości oleju, a ta od stanu filtra. Choć wymiana filtra hydraulicznego w koparce bywa bagatelizowana, w praktyce jest jedną z kluczowych czynności serwisowych. Prawidłowo przeprowadzona konserwacja nie tylko przedłuża żywotność maszyny, ale również minimalizuje ryzyko nieplanowanych przestojów.
Znaczenie i Objawy Zużycia Filtra
Podstawowym zadaniem filtrów jest zatrzymywanie cząstek stałych, opiłków metalu i innych zanieczyszczeń, które mogą dostać się do obiegu wraz z olejem. Dzięki temu, że filtry oleju hydraulicznego wyłapują niepożądane zanieczyszczenia, maszyna pracuje płynniej i wydajniej. Zalecany interwał wymiany zależy od intensywności eksploatacji maszyny i rodzaju stosowanego oleju. Producenci najczęściej sugerują kontrolę stanu filtra co 500-1000 godzin pracy.
Typowe objawy zużycia filtra hydraulicznego w koparce to spadek mocy układu, hałas pomp, dłuższy czas reakcji siłowników czy przegrzewanie się oleju. Zignorowanie tych sygnałów może prowadzić do poważnych awarii. Nowe filtry hydrauliczne do koparek najlepiej zamawiać u sprawdzonych, rzetelnych dostawców.
Proces Wymiany Filtra Hydraulicznego
W tym poradniku wyjaśniamy, jak wymienić filtr hydrauliczny w koparce, kiedy najlepiej to zrobić, jakie narzędzia będą do tego potrzebne oraz jakich błędów unikać. Pierwszym krokiem jest ustawienie maszyny na stabilnym i równym podłożu. Następnie należy zaciągnąć hamulec postojowy i wyłączyć silnik.
Dla ułatwienia pracy warto wcześniej otworzyć maskę serwisową i zlokalizować filtr. Przy okazji sprawdź ogólny stan przewodów i połączeń - ewentualne nieszczelności mogą świadczyć o tym, że niezbędny jest szczegółowy przegląd. Po zamontowaniu nowego filtra sprawdź poziom oleju. Jeśli ubyło go zbyt dużo, dolej płyn zgodny ze specyfikacją producenta.
Pamiętaj, że zaniedbanie kontroli oleju może prowadzić do niebezpiecznych skutków, takich jak awaria układu hydraulicznego w koparce. Zabrudzony filtr ogranicza przepływ oleju i zwiększa obciążenie pomp, co skutkuje szybszym zużyciem elementów. W efekcie drobne zaniechanie może przerodzić się w poważną i kosztowną naprawę całego układu. Konsekwencją może być uszkodzenie pomp hydraulicznych, zacinanie zaworów sterujących czy przedwczesne zużycie siłowników. Ostatecznie prowadzi to do przestoju maszyny i strat finansowych wynikających z opóźnień w realizacji prac. Regularna wymiana filtra hydraulicznego w koparce pozwala uniknąć takich sytuacji i daje pewność, że układ działa w optymalnych warunkach. Gdy już wiesz, kiedy wymieniać filtr hydrauliczny w koparce, jak się do tego przygotować i jakie kroki wykonać, aby cały proces przebiegł bezpiecznie i skutecznie, czas zabrać się do pracy. Dzięki regularnej konserwacji zmniejszasz ryzyko awarii, oszczędzasz czas i pieniądze oraz zwiększasz niezawodność maszyny.
Budowa i Konserwacja Mostu Napędowego
Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. To nie jest, jak w starych traktorach, prosta "belka" z kołami. To zaawansowany system mechaniczny, który musi jednocześnie pełnić trzy kluczowe funkcje: dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym, przenosić potężny moment obrotowy ze skrzyni biegów na koła oraz (w przypadku mostu skrętnego) umożliwiać skręcanie. Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę. Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie.
Przekładnia Główna (Wałek Ataku i Koło Talerzowe)
W centralnej części mostu ("główce") dzieje się cała magia rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku (małe koło zębate o stożkowym, hipoidalnym kształcie). Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej (a tym samym zwiększenia momentu obrotowego).
Anatomia Awarii i Objawy
Elementy te pracują w warunkach ekstremalnych nacisków. Objawem awarii jest często głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy. Najczęstszą przyczyną jest zużycie łożysk wałka ataku (powodujące luz i zmianę geometrii zazębienia) lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej również może prowadzić do uszkodzeń.
Mechanizm Różnicowy (Dyferencjał)
Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Jest on niezbędny, gdy maszyna skręca na placu: koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej, musi więc obracać się wolniej. Gdyby oba koła były połączone na sztywno, jedno z nich musiałoby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście. Dyferencjał to mechanizm, który na to pozwala.
Zasada Działania
Wewnątrz kosza (obudowy) znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Problem i Rozwiązanie
Wadą dyferencjału jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu, a maszyna utknie.
Rozwiązaniem jest blokada mechanizmu różnicowego. Blokada 100%, uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością. Istnieje również Mechanizm o Ograniczonym Poślizgu (LSD), który działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
Objawy i Przyczyny Awarii
Objawy awarii dyferencjału to głośne, metaliczne stuki i zgrzyty podczas skręcania, problemy z załączeniem blokady lub jej "trzymanie" na zakrętach. Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
Półosie Napędowe
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. W maszynie budowlanej nie odbywa się to jednak w prosty sposób. Półosie to długie, stalowe wały biegnące wewnątrz pochw mostu. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.
Anatomia Awarii
Półoś jest zaprojektowana jako "bezpiecznik" w układzie. Najczęstszą przyczyną jej awarii jest gwałtowne obciążenie udarowe (np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie).
Zwolnica Planetarna
To jest absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być grube jak ramię i ekstremalnie ciężkie, podobnie jak cały mechanizm różnicowy.

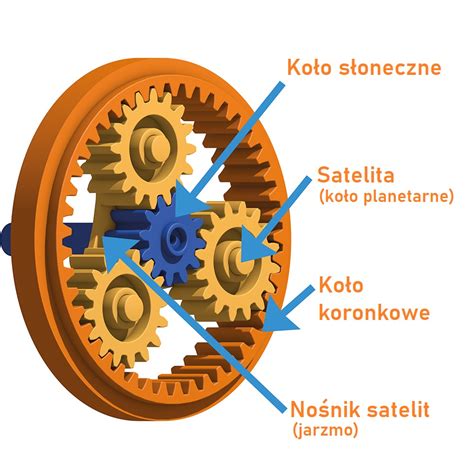

Rozwiązanie: Przekładnia Planetarna
Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. Działa to tak:
- Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
- Satelity są osadzone w masywnym jarzmie (nośniku), który jest połączony bezpośrednio z piastą koła.
Efekt: Półoś obraca "słoneczko" szybko, ale bez dużej siły. Przekładnia planetarna zamienia tę szybką rotację na bardzo wolny, ale potężny obrót jarzma (a więc i koła).
Objawy i Przyczyny Awarii Zwolnicy
Objawy awarii zwolnicy to głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem, a także gwałtowny wzrost temperatury w piaście.
- Przyczyna nr 1: Awaria Oleju. Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
- Przyczyna nr 2: Awaria Łożysk.
- Przyczyna nr 3: Zniszczenie Kół Zębatych. Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość. Zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Diagnostyka Awarii Mostu na Podstawie Oleju
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne, jakie posiadamy. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To nie są opiłki z kół zębatych. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
- Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, lecz osady świadczące o degradacji oleju.
Częste Przyczyny Awarii Mostu
- Praca na Niskim Poziomie Oleju: Spowodowana wyciekami.
- Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost.
Najczęściej Zadawane Pytania Dotyczące Mostu Napędowego
1. Moja maszyna "głośno wyje" podczas jazdy.
Może to wskazywać na zużycie łożysk wałka ataku lub niewłaściwy poziom/stan oleju mostowego.
2. Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią.
3. Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa.
4. Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
5. Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji).
Most napędowy to skomplikowany system. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem. Jeśli jednak doszło do awarii, w naszej ofercie znajdziesz pełną gamę części do naprawy mostów napędowych - od wałków ataku i kół talerzowych, przez kompletne mechanizmy różnicowe, satelity, aż po zestawy naprawcze zwolnic planetarnych. Pamiętaj też o ochronie układu hamulcowego dzięki filtrom REDX i uszczelnieniom VICORTEX.
Rodzaje i Zastosowanie Łyżek w JCB 3CX
Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, której możliwości są znacząco rozszerzone dzięki zastosowaniu odpowiednich łyżek. Za pomocą łyżki koparko-ładowarka JCB 3CX może wykonywać wykopy fundamentów pod budynki, mury oporowe i inne konstrukcje, a także kopać rowy pod instalacje wodociągowe, kanalizacyjne, elektryczne i gazowe.
Łyżka do JCB znajdzie zastosowanie przy załadunku piasku, żwiru, ziemi, węgla, kruszyw oraz innych materiałów sypkich na pojazdy transportowe. Operatorzy koparko-ładowarki za pomocą łyżki wykonują też wszelkiego rodzaju prace wykończeniowe, takie jak wyrównywanie i profilowanie terenu, przygotowywanie podłoża pod nawierzchnię lub układanie krawężników i innych elementów drobnej infrastruktury. Sprawdzają się też przy pracach drogowych.
Dzięki łyżce do JCB koparko-ładowarka JCB 3CX może zostać wykorzystana do prac porządkowych, m.in. czyszczenia terenu z gruzu, odpadów budowlanych, śmieci oraz innych niepożądanych materiałów z placu budowy. Stosuje się ją także podczas prac porządkowych związanych z utrzymywaniem zieleni.
Typy Łyżek do JCB 3CX
W zależności od specyfiki zadań i warunków wykonywanej pracy koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżkę:
- Łyżka wąska - zwykle ma szerokość od 20 do 40 cm.
- Łyżka szeroka - szersza łyżka jest często wykorzystywana do załadunku i przenoszenia dużej ilości materiałów.
- Łyżka skarpowa - nie ma zębów. Jest idealna do prac wykończeniowych i równania terenu.
- Łyżka kopiąca - zaprojektowana do pracy z twardym podłożem.
Wybór odpowiedniej łyżki do JCB 3CX zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu.
Trwałość i Ochrona Łyżek
Łyżki do koparko-ładowarek JCB są projektowane i wykonane z myślą o wytrzymałości i długim okresie eksploatacji. Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak farby antykorozyjne chroniące przed rdzą i korozją, szczególnie przydatne podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.
Funkcja "Pływającej Łyżki"
Funkcja "pływającej łyżki" jest przydatnym rozwiązaniem w koparko-ładowarkach JCB, szczególnie przy pracach wymagających precyzyjnego dopasowania do nierówności terenu.
Aktywacja i Działanie
Aby aktywować funkcję pływającej łyżki, należy popchnąć dźwignię przedniej łyżki do maksymalnej pozycji, aż się zablokuje. Należy to robić z łyżką opartą na ziemi, ponieważ szybko opadnie. Wtedy łyżka leży na ziemi, olej przelewa się swobodnie i łyżka pod własnym ciężarem dopasowuje się do terenu. Jest to przydatne np. przy odśnieżaniu czy zarównywaniu.
Powrót do normalnego trybu wymaga włączenia klawisza po prawej stronie. Gdy łyżka jest wysypana, świeci się czujnik koło pręta na prawym siłowniku. Następnie należy pociągnąć dźwignię do nabierania łyżki.
Potencjalne Problemy i Ograniczenia
Problemy z działaniem pływającej łyżki mogą wskazywać na usterkę czujnika lub bezpiecznika. Czujnik ma trzy przewody: prąd, masa i sygnał prądowy, w zależności od tego, czy czujnik widzi metal, czy nie. Masa ma numer 6 na początku numeru przewodu.
Warto pamiętać, że pływająca łyżka sprawdza się bardzo dobrze tylko z jazdą do tyłu, podczas równania terenu. W innych przypadkach jej użycie może prowadzić do niekontrolowanych ruchów maszyny.
