W przypadku awarii minikoparki, takiej jak model JCB 8014 CTS, gdzie doszło do uszkodzenia rozdzielacza hydraulicznego, kluczowe jest prawidłowe ustawienie ciśnienia w nowym elemencie. Pozwala to uniknąć kolejnych problemów i zapewnić długą żywotność układu.
Zrozumienie Układu Hydraulicznego w Maszynach Ciężkich
Operator porusza joystickiem, a potężne ramię koparki precyzyjnie nabiera ziemię. Co dzieje się pomiędzy ruchem ręki a ruchem siłownika? To praca rozdzielacza hydraulicznego - mózgu całego układu siłowego. Jest to jeden z najbardziej skomplikowanych i precyzyjnych elementów maszyny, który decyduje o jej sile, prędkości i precyzji. Rozdzielacz to centrum zarządzania energią hydrauliczną, kierujące przepływem oleju pod ciśnieniem z pompy do odpowiednich siłowników lub silników hydraulicznych.
Rodzaje Rozdzielaczy Hydraulicznych
Rozdzielacze można klasyfikować na kilka sposobów:
Według Konstrukcji Elementu Sterującego Przepływem:
- Suwakowe: Najpopularniejsze w maszynach budowlanych. Ruchomy, precyzyjnie wykonany suwak wewnątrz korpusu przesuwa się, otwierając i zamykając kanały olejowe, co steruje przepływem do siłowników.
- Gniazdowe (zaworowe): Przepływ jest kontrolowany przez grzybki lub kulki dociskane sprężynami.
Według Budowy Korpusu:
- Monoblokowe: Wszystkie sekcje (dla każdej funkcji maszyny) są odlane w jednym, litym bloku. Są kompaktowe i mają mniej potencjalnych miejsc wycieków.
- Modułowe (sekcyjne): Składają się z oddzielnych, skręcanych ze sobą sekcji. Pozwala to na elastyczną konfigurację i wymianę tylko jednej, uszkodzonej sekcji, a nie całego rozdzielacza.
Według Sposobu Sterowania:
- Hydrauliczne: Najpopularniejsze w nowoczesnych koparkach. Ruch joysticka w kabinie steruje ciśnieniem w cienkich przewodach (tzw. przewodach sterujących), które następnie przesuwają suwaki w głównym rozdzielaczu.
- Elektromagnetyczne (elektryczne): Suwaki są przesuwane za pomocą cewek (elektromagnesów) sterowanych przyciskiem w kabinie. Używane do funkcji "włącz/wyłącz", np. blokad mechanizmów.
- Proporcjonalne: Zaawansowane technicznie rozdzielacze, w których przesuw suwaka odbywa się proporcjonalnie do siły sygnału sterującego (np. napięcia elektrycznego). Pozwalają na płynne sterowanie prędkością i siłą odbiorników - kluczowe w maszynach wymagających precyzji.
Diagnostyka i Pomiar Ciśnienia w Układzie Hydrauliki JCB
Prawidłowe ciśnienie w układzie hydraulicznym jest kluczowe dla wydajności, trwałości komponentów i bezpieczeństwa operatora. Nawet drobne odchylenia mogą prowadzić do wadliwego działania siłowników lub przeciążenia zaworów.
Potencjalne Problemy z Rozdzielaczem
Najczęstsze problemy z rozdzielaczami hydraulicznymi obejmują:
- Wycieki wewnętrzne: Powstają w wyniku zużycia i wytarcia szczelin między suwakiem a korpusem.
- Zacięcie się suwaka: Najczęściej spowodowane zanieczyszczeniem metalicznym w oleju (np. po awarii pompy).
- Nieszczelność: Najczęstsza usterka, powodująca spadek ciśnienia i brak efektywności działania maszyny. Najczęściej przyczyną są uszkodzone uszczelki.
- Zatarcie zaworów: Może prowadzić do braku lub ograniczenia przepływu płynu hydraulicznego. Przyczyną może być zanieczyszczenie, zużycie lub uszkodzenie zaworów.
- Uszkodzenie membrany lub sprężyn: Odpowiedzialne za regulację przepływu, ich uszkodzenie prowadzi do braku efektywności lub niestabilnego ciśnienia.
- Zużycie tłoka: Prowadzi do zwiększonej nieszczelności i braku efektywności.
Jeśli maszyna straciła precyzję lub siłę, awaria rozdzielacza może powodować skoki ciśnienia, które niszczą uszczelnienia w siłownikach.
Procedura Pomiaru Ciśnienia
Aby upewnić się, że ciśnienia są prawidłowe po zamontowaniu nowego rozdzielacza, należy wykonać precyzyjny pomiar. Należy zmierzyć ciśnienie na rozdzielaczu, które powinno wynosić 230 lub 250 barów (w zależności od numeru VIN maszyny). Drugie ciśnienie należy zmierzyć na rurce od jednej z pomp.
Kroki do wykonania pomiaru:

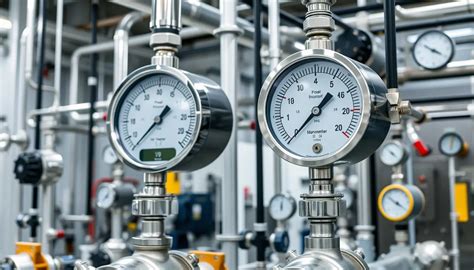

- Dobierz odpowiedni manometr: Zakres manometru powinien być o 30-50% wyższy niż maksymalne ciśnienie robocze układu (np. dla układów do 250 bar, użyj manometru 400 bar).
- Wybierz właściwe miejsce podłączenia: Najczęściej jest to punkt testowy na rozdzielaczu lub wyjście pompy.
- Podłącz manometr przez złączkę pomiarową: Użyj dedykowanych złączek, aby zachować szczelność układu. Przed montażem wyłącz maszynę i zredukuj ciśnienie do zera.
- Wykonaj pomiar w kilku stanach pracy: Sprawdź ciśnienie na biegu jałowym, podczas ruchu siłownika bez obciążenia, pod pełnym obciążeniem i w momencie zatrzymania siłownika na końcu skoku.
Interpretacja Wyników Pomiaru
- Ciśnienie na rozdzielaczu: Powinno zatrzymać się na 230 lub 250 barach. Reguluje się je dolnym, srebrnym zaworem z przodu rozdzielacza.
- Ciśnienie na rurce od pompy: Powinno rosnąć w miarę pociągania dźwigni i zanikać do około 30 bar po osiągnięciu 205 lub 230 bar (w zależności od numeru VIN). Regulowane jest górnym zaworem z przodu rozdzielacza. To ciśnienie jest bardzo ważne, ponieważ wpływa na szybkość hydrauliki.
Pomiar z dwóch pomp jednocześnie jest zalecany dla pełnej oceny.
Test Zaworu Pierwszeństwa
Sprawdź zawór pierwszeństwa. Podczas podnoszenia przedniej łyżki, jeśli zaczniesz skręcać kołami, hydraulika powinna zwolnić. Po puszczeniu kierownicy powinna przyspieszyć. Jeśli tego nie będzie, zawór jest zacięty. Powinien być zamocowany w pobliżu przedniego rozdzielacza, lekko poniżej i do przodu. Powinny dochodzić do niego trzy grube węże i jeden cienki.
Podstawowe Elementy Rozdzielacza i Ich Diagnostyka
Jeśli powyższe pomiary nie przynoszą jednoznacznych wyników, warto sprawdzić podstawowe elementy rozdzielacza:
Kontrola Korków i Uszczelek
Koło dolnego, srebrnego zaworu znajduje się korek. Po jego wykręceniu, na końcu w rowku powinno być uszczelnienie - sprawdź jego obecność. Za korkiem znajduje się suwak i sprężyna. Zobacz, czy suwak lekko chodzi w rozdzielaczu i czy sprężyna jest cała.
Sprawdzenie Elektrozaworu
Na rozdzielaczu znajduje się cewka. Wykręć elektrozawór i sprawdź, czy uszczelnienie jest całe oraz czy zawór pracuje poprawnie po podaniu napięcia na cewkę.
Zapobieganie Usterkom Rozdzielaczy Hydraulicznych
Podstawą sprawnej hydrauliki są czyste, wysokiej jakości filtry. Regularne czyszczenie i przeglądy są kluczowe dla zapobiegania usterkom. Brud i zanieczyszczenia mogą prowadzić do zablokowania zaworów lub uszkodzenia uszczelek. Regularne przeglądy pomagają wykryć te problemy na wczesnym etapie.
Kolejnym kluczowym elementem jest odpowiednie smarowanie i wymiana oleju hydraulicznego. Ważne jest również odpowiednie użytkowanie maszyny - przekraczanie dopuszczalnego ciśnienia lub temperatury może prowadzić do uszkodzenia rozdzielacza. W przypadku większych maszyn, regularnie kontroluj poziom płynu hydraulicznego i uzupełniaj go w razie potrzeby.
Jeśli zauważysz jakiekolwiek nieprawidłowości, nie czekaj z naprawą. Szybka reakcja może pomóc uniknąć poważniejszych uszkodzeń.
