Konwerter i Skrzynie Biegów JCB: Funkcjonowanie, Typy i Serwis

W świecie maszyn budowlanych, takich jak legendarne koparko-ładowarki JCB 3CX czy gigantyczne ładowarki kołowe CAT, ewolucja skrzyń biegów była kluczem do zwiększenia wydajności, komfortu i oszczędności. Silnik spalinowy generuje moc, ale to właśnie skrzynia biegów jest swoistym "mózgiem", który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową.

Fundament Wiedzy: Moment Obrotowy i Przełożenie

Aby zrozumieć znaczenie skrzyni biegów, należy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów. Stąd konieczność stosowania przekładni, która pozwala dostosować siłę i prędkość do aktualnych potrzeb:

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale dysponuje ogromną siłą do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Typy Skrzyń Biegów w Maszynach JCB

Skrzynia Manualna (Synchro-Shuttle / "Crash Box")

Jest to najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Skrzynia manualna składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych.

W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów (tzw. crash box). Główną wadą tego rozwiązania jest zużycie sprzęgła ciernego. Tarcza sprzęgłowa jest elementem eksploatacyjnym, a jej zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

Skrzynia Powershift (Półautomatyczna)

Skrzynia Powershift, nazywana również semi-automatic, to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu.

W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.

Najczęstsze Problemy Skrzyni Powershift

Najczęstszą diagnozą awarii jest "spalenie tarcz", co jest jednak tylko objawem. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.

Główne przyczyny niskiego ciśnienia i awarii obejmują:

• Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.

Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Pytania i Odpowiedzi dotyczące Skrzyni Powershift

1. Moja maszyna szarpie przy zmianie kierunku jazdy (przód-tył). Co jest przyczyną?
   To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
2. Co to jest "test przeciążeniowy" (stall test)?
   To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.
3. Jaki olej stosować do skrzyni Powershift?
   Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju może prowadzić do poważnych uszkodzeń.
4. Czy remont skrzyni Powershift jest opłacalny?
   Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność, która nie rozwiązuje problemu niskiego ciśnienia.

Skrzynia Autoshift (Automatyczna)

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.

System TorqueLock w Zmienniku Momentu

Największą wadą układu ze zmiennikiem momentu (konwertera) są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg i zwiększając efektywność.

Specyficzne Awarie Skrzyni Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych ze skrzyń Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Wkład Zaworu Transmisyjnego i Elektrozawory w Skrzyniach JCB

Wkład zaworu transmisyjnego odgrywa kluczową rolę w hydraulicznie sterowanych skrzyniach biegów, odpowiadając za regulację przepływu płynu hydraulicznego. Pozwala to na bezproblemowe przesunięcia i precyzyjną kontrolę maszyny. Zawór elektromagnetyczny, zaprojektowany zgodnie z dokładnymi specyfikacjami JCB, gwarantuje idealne dopasowanie i kompatybilność ze sprzętem, stanowiąc idealny zamiennik. Wysokiej jakości zawory, wyprodukowane przy użyciu najlepszych materiałów i zaawansowanych technik, gwarantują poprawę wydajności i dłuższą żywotność sprzętu JCB w trudnych warunkach terenowych.

Specyfika Skrzyń Biegów JCB

Firma JCB jest znana przede wszystkim z produkcji koparek, ładowarek, wozideł, a także szerokiej gamy innych maszyn ciężkich i sprzętu rolniczego. JCB jest liderem w innowacyjności i ciągłym rozwoju swoich produktów, wprowadzając wiele przełomowych technologii i maszyn. Dotyczy to również skrzyń biegów w modelach takich jak JCB 535-140, JCB 540-170, JCB 535-95, JCB 535-125, JCB 533-105, JCB 531-70 czy JCB 520-40. Firma stosuje zaawansowane technologie, aby zwiększyć ich wydajność, trwałość i niezawodność.

• Różnorodność typów: W zależności od modelu i zastosowania maszyny, JCB oferuje różne typy skrzyń biegów, w tym manualne, automatyczne i półautomatyczne, dostosowując je do specyficznych wymagań i warunków pracy.
• Efektywność i wydajność: Skrzynie biegów w maszynach takich jak JCB 3CX, JCB 4CX, JCB 525, JCB 530, JCB 531, JCB 535, JCB 536, JCB 540, JCB 541, JCB 545 są zaprojektowane tak, aby zapewniać optymalną efektywność i wydajność pracy. Skutecznie przekazują moc silnika na koła lub inne elementy robocze, co jest kluczowe w ciężkich warunkach.
• Trwałość i niezawodność: Maszyny JCB są używane w trudnych warunkach, co wymaga od skrzyń biegów wytrzymałości i niezawodności. Firma kładzie duży nacisk na trwałość swoich produktów.
• Innowacje w zakresie kontroli: JCB często wprowadza innowacje, takie jak elektroniczne systemy kontroli skrzyni biegów, które poprawiają łatwość obsługi maszyn i zwiększają ich wszechstronność.
• Serwis i wsparcie: JCB oferuje kompleksowe wsparcie serwisowe dla swoich maszyn, w tym dla skrzyń biegów.

Przyczyny Awarie Skrzyń Biegów w Maszynach JCB

Awarie skrzyń biegów w maszynach JCB, takich jak ładowarki teleskopowe JCB 531-70, mogą wynikać z wielu czynników:

• Intensywne użytkowanie: Koparko-ładowarki często pracują w trudnych warunkach (budowy, kopalnie, prace ziemne). Intensywne użytkowanie, szczególnie przy dużych obciążeniach, może prowadzić do szybszego zużycia skrzyni biegów JCB 524-50.
• Niewłaściwa konserwacja: Regularna konserwacja jest kluczowa dla zachowania sprawności skrzyni biegów JCB 541-70. Pominięcie wymiany oleju, filtrów (np. w skrzyni biegów JCB 510-56) lub nieprzestrzeganie harmonogramu serwisowego może prowadzić do przedwczesnych awarii.
• Niewłaściwa eksploatacja: Nieprawidłowe użytkowanie maszyny, takie jak gwałtowne zmiany biegów, nadmierne obciążenie maszyny czy niewłaściwe manewrowanie, może przyczynić się do uszkodzenia skrzyni biegów JCB 535-140.
• Wnikanie zanieczyszczeń: Pył, brud czy woda, dostające się do skrzyni biegów JCB 510-56, mogą prowadzić do uszkodzeń mechanicznych i korozji.
• Wady fabryczne: Chociaż rzadkie, wady fabryczne lub projektowe również mogą być przyczyną problemów ze skrzynią biegów JCB 520.
• Naturalne zużycie: Każda skrzynia biegów JCB 532-120, niezależnie od marki i modelu, z czasem ulega naturalnemu zużyciu. Elementy takie jak łożyska, synchronizatory czy zębatki mogą wymagać wymiany po długotrwałym użytkowaniu.
• Wycieki oleju: Najczęstszą awarią automatycznych skrzyń biegów JCB jest uszkodzenie mechaniczne powstałe podczas jazdy. Uszkodzenie elementów gumowych, czyli uszczelnień, powoduje wyciek oleju, a zarazem spadek ciśnienia w układzie, co przyczynia się do spalania tarcz ciernych. Częstymi objawami problemu automatycznej skrzyni biegów są rozłączanie napędu, brak wstecznego biegu, brak wysokich biegów, szarpanie lub widoczny wyciek oleju.

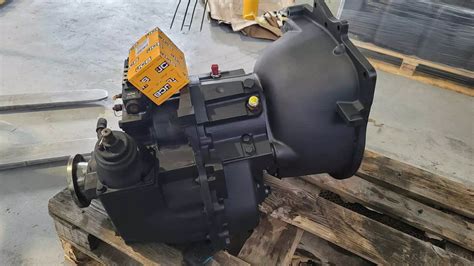

Naprawa i Regeneracja Skrzyń Biegów JCB

Firma Inter-Serwis od ponad 10 lat profesjonalnie zajmuje się naprawą i regeneracją skrzyń biegów JCB. Sprawna diagnostyka realizowana przez specjalistów pozwala na szybkie znalezienie usterki i jej naprawienie, dzięki czemu regeneracja skrzyni biegów JCB przebiega bardzo sprawnie.

Naprawa i regeneracja skrzyni biegów, w tym Powershift (Automatycznej) oraz Synchro-Shuttle (Manualnej) w koparko-ładowarkach JCB 3CX, 4CX oraz ładowarkach teleskopowych JCB 525, 530, 531, 535, 536, 540, 541, 545 i innych, jest zależna od rodzaju uszkodzenia. Dlatego wszystkie naprawy poprzedzone są staranną i szczegółową diagnostyką. Naprawy przeprowadzane są w profesjonalnym warsztacie, wyposażonym we wszystkie niezbędne narzędzia oraz części.

Na Czym Polega Kompleksowa Naprawa Skrzyń Biegów JCB 531-70?

Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB 531-70 wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia.

1. Diagnostyka: Pierwszym krokiem jest dokładna diagnostyka problemu.
2. Demontaż: Po zdiagnozowaniu problemu, skrzynia biegów (np. JCB 940) jest demontowana z ładowarki. Jest to skomplikowany proces, wymagający odpowiednich narzędzi i umiejętności.
3. Inspekcja i wymiana: Po demontażu, wszystkie komponenty skrzyni biegów (np. JCB 930-4) są dokładnie sprawdzane pod kątem zużycia i uszkodzeń. Oceniane są elementy takie jak zębatki, łożyska, synchronizatory, uszczelki i inne części. Uszkodzone lub zużyte części, które najczęściej się zużywają to tarczki cierne, przekładki, łożyska, są wymieniane na nowe.
4. Ponowny montaż: Po wymianie uszkodzonych części, skrzynia biegów jest ponownie składana. Na tym etapie ważna jest precyzyjna regulacja i ustawienie poszczególnych elementów, aby zapewnić prawidłowe działanie skrzyni biegów (np. JCB 3CX).
5. Testy i kontrola jakości: Po złożeniu skrzyni biegów (np. JCB 940) i zamontowaniu jej z powrotem w ładowarce, przeprowadzane są testy, aby upewnić się, że naprawa została wykonana prawidłowo i skrzynia biegów (np. JCB 926) działa bez zarzutu. Ostatnim etapem jest kontrola jakości i sprawdzenie, czy wszystkie funkcje skrzyni biegów (np. JCB 4CX) działają poprawnie.

Czas realizacji takiej naprawy to około 3 dni roboczych od otrzymania skrzyni.

Korzyści z Naprawy Skrzyni Biegów

Naprawa skrzyni biegów, zwłaszcza w przypadku ciężkiego sprzętu takiego jak ładowarki, koparki czy inne maszyny budowlane, przynosi szereg korzyści:

• Przywrócenie wydajności: Naprawa skrzyni biegów JCB pozwala przywrócić maszynie jej pierwotną wydajność, co oznacza lepszą reakcję na zmiany biegów, płynniejszą pracę i ogólnie lepszą efektywność operacyjną.
• Zapobieganie dalszym uszkodzeniom: Małe problemy w skrzyni biegów, jeśli zostaną zignorowane, mogą prowadzić do poważniejszych awarii. Naprawa na wczesnym etapie może zapobiec dalszym, bardziej kosztownym uszkodzeniom. Długotrwały wyciek oleju, na przykład w skrzyni JCB 525-40, może prowadzić do niedostatecznego smarowania i w konsekwencji do uszkodzenia ważnych komponentów.
• Zwiększenie bezpieczeństwa: Uszkodzona skrzynia biegów może stanowić ryzyko bezpieczeństwa, szczególnie w ciężkim sprzęcie używanym w trudnych warunkach. Naprawa pomaga zapewnić bezpieczne warunki pracy. Nieprawidłowo działająca skrzynia biegów JCB 535-125 może wpływać na kontrolę nad maszyną, co stanowi zagrożenie.
• Oszczędność kosztów: Chociaż naprawa skrzyni w ładowarce JCB może być kosztowna, jest to zazwyczaj znacznie tańsze niż wymiana całej skrzyni biegów lub zakup nowej maszyny. Im dłużej zwleka się z naprawą skrzyni biegów JCB 525-40, tym uszkodzenia mogą stać się bardziej rozległe, co z kolei może znacznie zwiększyć koszty naprawy.
• Efektywność paliwowa: Dobrze działająca skrzynia biegów może przyczynić się do bardziej efektywnego zużycia paliwa, co jest ważne z punktu widzenia kosztów operacyjnych.

Najlepiej, aby wszelkie problemy ze skrzynią biegów w ładowarkach JCB były naprawiane jak najszybciej po ich wykryciu, co pozwala uniknąć negatywnych konsekwencji. Regularna konserwacja i przeglądy są również kluczowe w zapobieganiu awariom.

Oferta Części i Serwisu

Jeśli doszło do awarii, w ofercie Inter-Serwis znajdziesz wszystko, co potrzebne do profesjonalnego remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych. Oferujemy kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu. Regularny serwis i wysokiej jakości filtry REDX to najlepsza prewencja przed awariami.

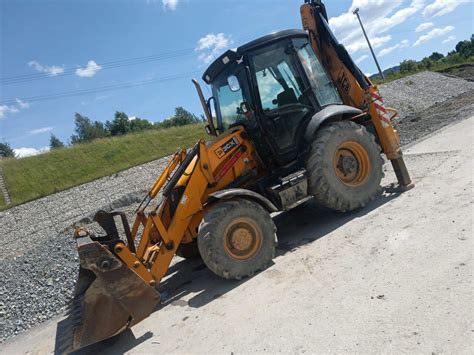

Serwis Mobilny Skrzyń Biegów JCB

Serwis mobilny rozpoczyna się od dokładnej diagnozy problemu. Może to obejmować rozmowę z operatorem maszyny, aby zrozumieć objawy awarii, a także bezpośrednie sprawdzenie maszyny. Serwisant przygotowuje niezbędne narzędzia i części zamienne. W przypadku serwisu mobilnego, wszystkie potrzebne elementy są zazwyczaj przewożone w specjalnie wyposażonym pojeździe serwisowym.

Naprawa skrzyni biegów JCB 516-40 może obejmować różne czynności, od prostych, takich jak wymiana oleju i filtrów, po bardziej skomplikowane, jak wymiana uszkodzonych części (np. łożysk, synchronizatorów). Po zakończeniu naprawy, serwisant przeprowadza testy, aby upewnić się, że skrzynia biegów JCB 527-58 działa prawidłowo. Może to obejmować uruchomienie maszyny i sprawdzenie jej w różnych warunkach pracy. W razie potrzeby serwisant może również dostosować ustawienia skrzyni biegów JCB 531-70, aby zapewnić optymalną wydajność.

Po zakończeniu naprawy skrzyni biegów JCB 526-56, serwisant zwykle dostarcza raport z wykonanych prac oraz ewentualnych zaleceń dotyczących dalszego użytkowania i konserwacji maszyny. Korzystanie z serwisu mobilnego jest szczególnie korzystne w przypadku ciężkiego sprzętu, jak koparko-ładowarki JCB, ponieważ minimalizuje przestoje w pracy i eliminuje potrzebę transportu maszyny do warsztatu.
