Diagnozowanie problemów z jazdą i sterowaniem w ładowarkach teleskopowych JCB

JCB 520 (ok. 1980) - Specyficzny przypadek utraty mocy po rozgrzaniu

Problem z jazdą w ładowarce teleskopowej JCB 520 z około 1980 roku objawia się utratą mocy po rozgrzaniu. Kiedy ładowarka jest zimna, pracuje i jedzie ładnie, ale po rozgrzaniu przestaje normalnie jechać i nie ma siły. Właściciel podejrzewa, że problem może być związany ze sprzęgłem elektrohydraulicznym, lecz z uwagi na brak doświadczenia z tym typem komponentu, trudno mu samodzielnie określić, co może być nieszczelne bądź uszkodzone.

Diagnoza po wymianie łożysk w skrzyni biegów

Użytkownik zgłosił, że ładowarka JCB 520, będąca w jego posiadaniu od 5 lat, przestała jeździć po wymianie łożysk w skrzyni biegów. Przed remontem sprzęt działał prawidłowo. Obecnie ciśnienie na wyjściu z pompy wynosi 15-20 bar przy maksymalnych obrotach, co jest wartością prawidłową. Niestety, brakuje ciśnienia na elektrozaworach oraz na chłodnicy oleju.

Pojawiły się pytania dotyczące możliwego zapowietrzenia układu skrzyni biegów oraz wpływu niezalanego sprzęgła hydrokinetycznego na brak ciśnienia. Hydraulika podnoszenia wieży działa, ponieważ jest zasilana z innej pompy, umieszczonej z tyłu maszyny.

Skrzynia biegów w tym modelu, prawdopodobnie typu Syncroshuttle, charakteryzuje się mechanicznymi biegami oraz hydraulicznym przodem/rewersami. Na wierzchu skrzyni znajdują się dwa elektrozawory, pod którymi łącznie jest 12 kanałów olejowych. Zostały one rozmontowane i przesterowane, co potwierdza ich działanie. Niepokój wzbudza element oznaczony na schemacie jako „adapter” (pozycja 26), który zaginął podczas remontu. W serwisie JCB zasugerowano, że może to być czujnik temperatury i że można go zaślepić, co jednak może być ryzykownym rozwiązaniem bez pełnej weryfikacji.

Możliwe przyczyny braku ciśnienia w układzie napędowym

• Zapowietrzenie układu: Po remoncie skrzyni biegów układ hydrauliczny może być zapowietrzony. Sprawdzenie i odpowietrzenie systemu jest kluczowe.

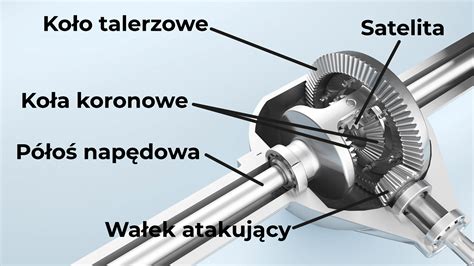

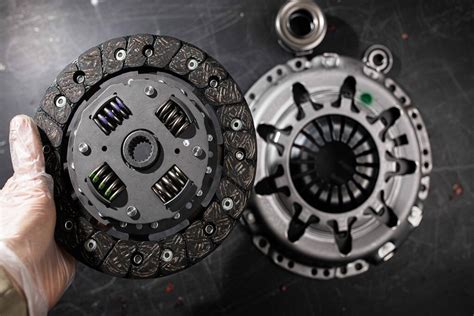

• Niezalane sprzęgło hydrokinetyczne: Brak odpowiedniego poziomu oleju w sprzęgle hydrokinetycznym (zmienniku momentu obrotowego) może uniemożliwić prawidłowe przekazywanie mocy i generowanie ciśnienia.
• Zawór przelewowy: Istnieje możliwość, że zawór przelewowy puszcza, co powoduje brak ciśnienia w układzie, mimo że na wylocie z pompy jest ono prawidłowe.
• Wewnętrzne nieszczelności w skrzyni: Uszkodzenia lub nieprawidłowy montaż uszczelnień po wymianie łożysk mogą prowadzić do wewnętrznych wycieków i spadku ciśnienia.

Ogólne problemy hydrauliczne i napędowe w ładowarkach JCB (starsze modele)

Utrata mocy i problemy z jazdą

Użytkownicy innych modeli JCB zgłaszali podobne problemy z utratą mocy. Przykładowo, ładowarka teleskopowa JCB 527-58 po odpaleniu jedzie normalnie, ale zwalnia po około 5 sekundach. Ponowne uruchomienie maszyny powtarza tę sekwencję. Inną usterką, w JCB 525-67, była utrata mocy i brak reakcji na przyspieszenie. W starszych maszynach problemy te często wskazują na niedomagania układu paliwowego, hydraulicznego lub zmiennika momentu obrotowego. Warto również sprawdzić, czy nie występują problemy ze zmiennikiem momentu obrotowego (sprzęgłem hydrokinetycznym), który jest elementem krytycznym dla przekazywania mocy.

Problemy ze sterowaniem i skrzynią biegów

• Ciężkie kręcenie kierownicą (JCB 1994r.): Ładowarka z 1994 roku po rozgrzaniu oleju ma problem z ciężkim kręceniem kierownicą, szczególnie na postoju. Wymiana olejów i filtrów nie pomogła. Dodanie podkładek pod sprężynę zaworu nie rozwiązało problemu, co sugeruje wadę pompy wspomagania lub jej układu.
• Problemy ze zmianą biegów (JCB 530 SXL 2002r.): W tym modelu przy manualnej zmianie biegów wszystkie biegi działają zarówno do przodu, jak i do tyłu, niektóre z opóźnieniem. W trybie automatycznym brakuje odczucia pierwszego i czwartego biegu. Możliwa jest usterka elektrozaworów sterujących skrzynią lub sterownika.
• Stuknięcie przy hamowaniu (JCB 526-56 AgriPlus 2011r.): Słyszalne stuknięcie przy naciskaniu i puszczaniu hamulca może wskazywać na problemy w napędzie lub układzie hamulcowym.

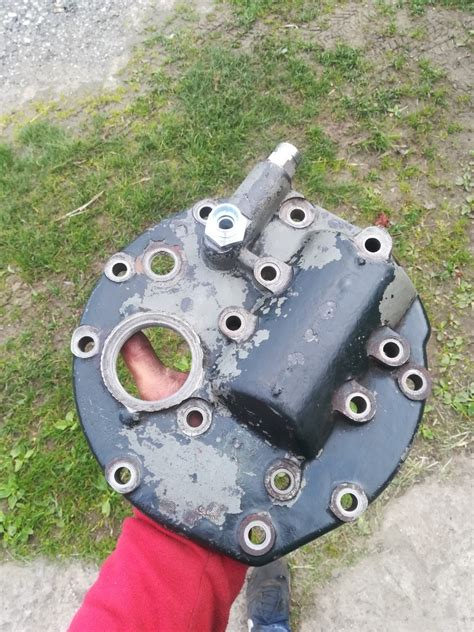

Uszkodzenia pomp hydraulicznych

Częstym problemem, który może prowadzić do utraty mocy i problemów z jazdą, są uszkodzenia pomp hydraulicznych. Zdarzały się przypadki, gdy pompa hydrauliczna ulegała rozerwaniu - urwane zostały śruby, a pompa rozszczelniła się na łączeniu. Nawet jeśli wizualnie wnętrze pompy wygląda na niezużyte, a olej jest czysty, takie zdarzenie świadczy o poważnej awarii, często wynikającej z nadmiernego ciśnienia lub wad materiałowych.

Problemy z układem elektrycznym i ładowaniem (starsze i nowsze modele JCB)

Brak ładowania akumulatora i problemy z obrotomierzem

W starszych ładowarkach JCB (np. z 1999r. lub JCB 3CX Super 2002r.) często występują problemy z ładowaniem akumulatora i działaniem obrotomierza. Gdy alternator ma bezpośrednie połączenie z kontrolką ładowania i obrotomierzem, typowym objawem jest brak zaświecenia kontrolki na włączonym zapłonie, co może świadczyć o zużyciu szczotek alternatora lub uszkodzeniu regulatora napięcia. Mignięcie kontrolki na wysokich obrotach tylko potwierdza ten problem.

W jednym z przypadków, po podłączeniu kabla wzbudzenia alternatora bezpośrednio do plusa (+12V), nastąpiło zwarcie, a kontrolka ładowania nadal się świeciła. Napięcie na tym przewodzie wynosiło jedynie 0,2-0,3V względem masy, co sugerowało problem z obwodem wzbudzenia. Rozwiązaniem okazało się zastosowanie żarówki 12V 2W pomiędzy plusem akumulatora a zaciskiem D+ alternatora, co spowodowało wzbudzenie i prawidłowe ładowanie (14,2V).

Analiza schematów elektrycznych wskazuje, że przewód D+ może być połączony z licznikiem motogodzin oraz przekaźnikiem pracy silnika. Zwarcie w tych elementach lub w wiązce przewodów może uniemożliwić wzbudzenie alternatora. W przypadku, gdy brak jest przejścia na przewodzie 407 z konsoli w kabinie do alternatora, a na zacisku alternatora występuje zwarcie, sugeruje to uszkodzenie w tym obwodzie. Usunięcie przekaźnika od pracy silnika może spowodować zgaszenie kontrolki ładowania, co potwierdza jego wpływ na obwód wzbudzenia.

Inne problemy elektryczne

Użytkownicy ładowarek JCB 3CX i 4CX zgłaszali częste problemy z komputerami i czujnikami, co świadczy o wrażliwości tych maszyn na usterki elektryczne. W JCB 525.67/561061 występowały poważne przeróbki instalacji, co skutkowało niedziałaniem wycieraczek, kierunkowskazów, świateł i deski rozdzielczej. W takich sytuacjach niezbędny jest schemat instalacji elektrycznej, aby zdiagnozować i naprawić liczne usterki.

Diagnostyka i rozwiązywanie problemów w nowszych ładowarkach JCB (z systemami elektronicznymi)

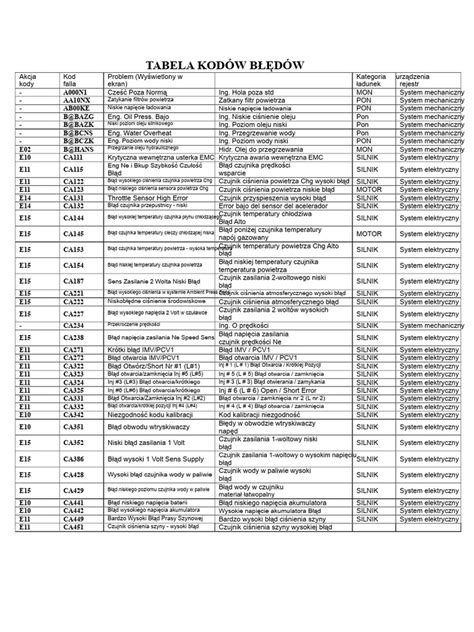

Kody błędów JCB - zrozumienie i interpretacja

Współczesne ładowarki JCB to zaawansowane maszyny z rozbudowaną elektroniką. System JCB stosuje kody alfanumeryczne, takie jak E0301 (napięcie zasilania ECU), P114D (czujnik NOx) czy P204F (system AdBlue). Litera w kodzie oznacza system, a cyfry wskazują na konkretny komponent lub usterkę.

• Problemy z AdBlue i DPF: Modele JCB ECO z lat 2014-2018 (np. 3CX ECO, 535-95, JS145) są szczególnie podatne na problemy z systemami AdBlue i filtrem DPF. Kody P204F-9A i P114D-00 często pojawiają się po 2000-3000 motogodzinach.
• Błąd E0001: Wskazuje na problem z komunikacją modułu sterującego silnika, często wynikający z luźnego złącza lub przerwania przewodu.
• Inne specyficzne błędy:
  • E718 w JCB 541-70 (rok 2008) - problemy z uruchamianiem ze stacyjki, brak kontrolki ręcznego i miganie teleskopu.
  • P062D-II w JCB 536-60 (rok 2018) - problemy z uruchamianiem silnika (czasami kręci 3 razy).
  • P0098-24 w JCB 535-140 - często związany z problemami z silnikiem Tier 3 CR Delphi, trudności z rozruchem.
  • P114D-00 w JCB (rok 2020) - problem z czujnikiem NOx, który wynika z przegrzewania kabla czujnika.

Najczęstsze przyczyny problemów w nowoczesnych maszynach JCB

Zanieczyszczenia i problemy z płynami

Aż około 35% wszystkich kodów błędów w nowoczesnych maszynach wynika z zanieczyszczeń i problemów z jakością płynów:

• Zapchany filtr DPF: W maszynach spełniających normy Stage IV i V najczęstszą przyczyną jest zapchany filtr DPF, objawiający się spadkiem mocy i błędem P204F.
• Zanieczyszczony AdBlue: W maszynach JCB zanieczyszczony AdBlue powoduje tworzenie się kryształów mocznika, które blokują wtryskiwacze, generując kod P204F-9A i grożąc unieruchomieniem maszyny. Przyczyną jest często użycie AdBlue z niepewnego źródła. Stwierdzono, że przytkany przewód zasilający pompę AdBlue, spowodowany skrystalizowanym płynem, może być bezpośrednią przyczyną problemów.
• Woda w paliwie: Powoduje błędy ciśnienia w szynie paliwowej. Warto przeglądać przewody od zbiornika, przez filtr paliwa do pompy, gdyż może dochodzić do zapowietrzania.

Czujniki i elektronika

Około 30% kodów błędów to problemy z czujnikami. Uszkodzone czujniki NOx (kod P114D-00) w maszynach JCB pojawiają się często po 2000-3000 motogodzinach z powodu przegrzewania kabla. Problemy dotyczą również czujników ciśnienia oleju i temperatury, a zamienniki wykazują o 40% wyższą awaryjność niż oryginalne części.

Komunikacja CAN-Bus

Około 20% kodów błędów to błędy komunikacyjne. Kody z serii U (np. U0100 - utrata komunikacji z ECM) powstają przez korozję złączy, uszkodzenie okablowania lub interferencje elektryczne, szczególnie w maszynach pracujących w ekstremalnych warunkach (zapylenie, wilgoć, wibracje). Nawet zaśniedziały pin lub brak masy zasilania może powodować takie błędy.

Profesjonalna diagnostyka - ogólne zasady

Odczyt kodów błędów (tylko dla nowoczesnych maszyn)

Pierwszym krokiem jest podłączenie skanera diagnostycznego i odczytanie wszystkich kodów, zarówno aktywnych, jak i historycznych. Funkcja freeze frame, która zapisuje warunki wystąpienia błędu (temperatura, obciążenie, obroty), jest niezwykle pomocna.

Weryfikacja fizyczna komponentów

Po odczycie kodów należy fizycznie sprawdzić stan wskazanych elementów - złącza, przewody (czy nie ma korozji, uszkodzeń), poziom oleju, stan filtrów i szczelność układu. Często problem leży w warunkach otoczenia komponentu, a nie w nim samym.

Analiza parametrów w czasie rzeczywistym

Nowoczesne narzędzia diagnostyczne umożliwiają obserwację parametrów pracy maszyny na żywo. Pozwala to na porównanie rzeczywistych wartości (np. ciśnienia paliwa, temperatury spalin, obrotów silnika) z wartościami nominalnymi.

Test pod obciążeniem

Niektóre błędy ujawniają się dopiero podczas pracy. Po wstępnej diagnostyce należy uruchomić maszynę i przeprowadzić test pod obciążeniem (np. praca łyżką, jazda, podnoszenie ładunku), monitorując parametry. Po naprawie zawsze należy skasować kody błędów i wykonać ponowny test.

Zapobieganie awariom i konserwacja

Program profilaktyczny

Systematyczna konserwacja i wczesne wykrywanie problemów to podstawa niezawodności maszyn budowlanych, pozwalająca zaoszczędzić znaczne koszty napraw.

Kontrola co 50 motogodzin

Operator powinien regularnie sprawdzać podstawowe parametry: kontrolki na panelu muszą gasnąć po rozruchu, a wizualna kontrola przewodów (zwłaszcza pod siedzeniami i przy czujnikach) pozwala wykryć luźne złącza i korozję. Codziennie należy kontrolować poziomy płynów: oleju silnikowego, płynu chłodzącego, AdBlue i paliwa. Czyszczenie filtrów powietrza co 50 motogodzin zapobiega błędom emisji i spadkowi mocy silnika.

Serwis co 250 motogodzin

Mechanik powinien odczytać kody błędów skanerem diagnostycznym (w nowszych maszynach) i zapisać wszystkie kody. Należy wymieniać filtry paliwa i oleju, czyścić złącza elektryczne preparatem kontaktowym i sprawdzać szczelność osłon. Test czujników temperatury i ciśnienia pozwala na wczesną wymianę komponentów wykazujących odchylenia od normy.

Serwis co 500 motogodzin

Pełna diagnostyka komputerowa obejmuje odczyt wszystkich modułów i analizę freeze frame (dla nowoczesnych maszyn). Ważna jest aktualizacja oprogramowania ECM oraz inspekcja okablowania CAN-Bus. Test systemu AdBlue i DPF (w nowszych modelach) powinien obejmować wymuszoną regenerację i sprawdzenie wtryskiwaczy.

Konserwacja sezonowa

Przed sezonem należy wymienić wszystkie filtry (powietrza, paliwa, oleju, hydrauliczne), przeprowadzić pełną diagnostykę i usunąć wszystkie historyczne kody. Należy sprawdzić stan akumulatora i napięcie ładowania. Po sezonie zaleca się przepłukanie systemu paliwowego i AdBlue, dokładne oczyszczenie złączy elektrycznych i zapisanie historii kodów błędów.

Natychmiastowe działania przy błędzie

Gdy na wyświetlaczu pojawi się kod błędu lub zapali się czerwona kontrolka, pierwsze 10 minut decyduje o skali problemu. Nieprawidłowa reakcja może zamienić drobną usterkę w poważną awarię.

• Zatrzymaj maszynę: Nie kontynuuj pracy przy świecącej czerwonej kontrolce. Ryzyko trwałego uszkodzenia silnika wzrasta o 80%.
• Zapisz dokładny kod: Zrób zdjęcie wyświetlacza, zanotuj warunki pracy (temperatura, obciążenie, co robiła maszyna).
• Sprawdź podstawowe poziomy płynów: W 80% przypadków błędy wynikają z niskich poziomów oleju, płynu chłodzącego, paliwa lub AdBlue.
• Sprawdź bezpieczniki: Wyłącz zapłon i zbadaj bezpieczniki modułów sterujących.

W przypadku utrzymywania się błędu, nie należy resetować kodów bez naprawy, ponieważ maskuje to problem, a nie eliminuje przyczyny. W przypadku błędów układu wydechowego (w nowszych maszynach) może to doprowadzić do uszkodzenia katalizatora lub DPF. Należy skontaktować się z serwisem, podając model maszyny, numer seryjny, kod błędu, historię serwisową i warunki wystąpienia.
