Opóźnione Działanie Hydrauliki w Ładowarkach JCB

Problemy z układem hydraulicznym w maszynach marki JCB, takich jak ładowarki teleskopowe czy koparko-ładowarki, stanowią częste wyzwanie dla wielu użytkowników. Objawy takie jak brak jazdy po rozgrzaniu, utrata mocy, spadek ciśnienia w skrzyni biegów czy opóźnione działanie hydrauliki osprzętu często mają podłoże hydrauliczne lub elektryczne. Poniżej przedstawiono analizę najczęstszych przyczyn oraz wskazówki diagnostyczne dotyczące tych usterek.

Brak Utrzymania Ciśnienia i Opóźnione Działanie Osprzętu

Jednym z typowych problemów zgłaszanych przez użytkowników maszyn JCB, np. w modelu 3CX Super, jest brak utrzymania ciśnienia w układzie hydraulicznym, co skutkuje opadaniem osprzętu oraz podpór. Objawia się to tym, że maszyna z uniesionym osprzętem - przednim lub tylnym ramieniem, a także stopami podporowymi - stopniowo opada. Innym symptomem jest zanikanie szybkości pracy ramieniem, aż do całkowitego zablokowania joysticka, co uniemożliwia podnoszenie i opuszczanie osprzętu, przy czym inne funkcje (jak przełączanie biegów) mogą działać.

Potencjalne Przyczyny Opadania Osprzętu i Spadku Wydajności

• Przecieki zewnętrzne i wewnętrzne: Należy w pierwszej kolejności sprawdzić, czy pod maszyną nie występują widoczne wycieki oleju. Ewentualne wycieki wewnętrzne, niewidoczne z zewnątrz, mogą objawiać się ucieczką oleju pod ciśnieniem z powrotem do zbiornika, zamiast do siłowników.
• Uszkodzenie rozdzielacza hydraulicznego: Rozdzielacz jest kluczowym elementem sterującym przepływem oleju. Problemy z nim, takie jak zużycie, zanieczyszczenie lub usterka zaworów blokujących, mogą powodować brak utrzymania ciśnienia. Należy sprawdzić stan rozdzielacza, w tym zaworów blokujących.
• Zablokowane lub uszkodzone zawory: W układzie hydraulicznym znajduje się wiele zaworów odpowiadających za jego prawidłowe działanie. Zablokowany lub zanieczyszczony suwak w rozdzielaczu (np. przez pękniętą sprężynę lub osady) może prowadzić do opóźnionej reakcji lub braku ruchu. Zdarza się, że po sprawdzeniu ciśnienia na punktach pomiarowych obok rozdzielacza i przypadkowym poruszeniu joystickiem, ładowarka zaczyna działać, co wskazuje na okresowe zablokowanie zaworu. Konieczna może być inspekcja i wyczyszczenie zaworów, np. tych dostępnych za imbusową śrubą na rozdzielaczu.

Problemy z Układem Jezdnym i Przeniesieniem Napędu

Wielu użytkowników doświadcza problemów z układem jezdnym, zwłaszcza po osiągnięciu przez maszynę temperatury roboczej, kiedy to ładowarka traci siłę lub całkowicie odmawia jazdy. Jeśli silnik pracuje prawidłowo i wchodzi na obroty, a maszyna nie reaguje odpowiednio, problem zazwyczaj leży w układzie przeniesienia napędu.

Przyczyny Utraty Napędu

• Zużycie pompy jazdy: Wraz ze wzrostem temperatury olej staje się rzadszy. Jeśli pompa jest zużyta, nie jest w stanie wytworzyć odpowiedniego ciśnienia roboczego, co skutkuje brakiem siły napędowej.
• Uszkodzone sprzęgło hydrokinetyczne: Jego zużycie lub awaria jest częstą przyczyną utraty sprawności układu jezdnego. Niesprawne sprzęgło może powodować brak przeniesienia napędu, nawet po remoncie skrzyni biegów.
• Wycieki wewnętrzne w układzie elektrohydraulicznym: Nieszczelności mogą powodować, że olej pod ciśnieniem ucieka z powrotem do zbiornika, zamiast zasilać tłoki załączające biegi, co prowadzi do spadku mocy lub całkowitego braku jazdy.

Diagnostyka Układu Hydraulicznego i Skrzyni Biegów

W przypadku braku jazdy, zwłaszcza po remoncie skrzyni (np. wymianie łożysk, tarczek, uszczelnień), należy w pierwszej kolejności sprawdzić parametry ciśnienia w kluczowych punktach układu. Jeśli problem nadal występuje po takim remoncie, przyczyną może być pominięte przy naprawie sprzęgło hydrokinetyczne lub błąd w montażu elementów sterujących.

Problemy Elektryczne i Sterowanie

W nowszych maszynach JCB za jazdę oraz wiele funkcji hydraulicznych odpowiadają złożone systemy sterowników elektronicznych, cewek oraz czujników. Jeśli maszyna nie reaguje na przełącznik kierunku jazdy lub występują inne nieprawidłowości w działaniu, warto sprawdzić:

• Przekaźniki: Są podatne na zużycie lub korozję styków. Warto podmienić przekaźnik na sprawny z innej sekcji maszyny w celach diagnostycznych.
• Połączenia elektryczne: Zaśniedziałe kostki, naderwane wiązki przewodów (np. przy czujnikach prędkości lub ciśnienia) mogą powodować brak sygnału do cewek elektrozaworów, skutkując opóźnioną reakcją lub brakiem działania.
• Sterownik jazdy: W przypadku zaawansowanych systemów (np. Sauer Danfoss), uszkodzenie modułu sterującego jest poważną usterką. Diagnostyka często wymaga podpięcia specjalistycznego oprogramowania do odczytu kodów błędów.

Awaria Funkcji Pływającej Łyżki w JCB 3CX

Funkcja pływającej łyżki w koparko-ładowarce JCB 3CX to kluczowe udogodnienie, które zwiększa efektywność prac niwelacyjnych i komfort operatora. System ten pozwala na swobodny ruch ramienia ładowarkowego w pionie, dzięki czemu łyżka idealnie kopiuje nierówności terenu pod własnym ciężarem, zamiast sztywno wbijać się w podłoże lub zawisać w powietrzu. Gdy funkcja ta nagle przestaje działać, praca staje się znacznie trudniejsza, wymagając manualnej korekty wysokości i prowadząc do szybszego zużycia lemiesza oraz elementów układu hydraulicznego.

Przyczyny Usterki Funkcji Pływającej

• Usterka układu sterowania: Najczęstszą przyczyną jest uszkodzenie układu sterowania ukrytego w joysticku lub przełącznikach na pulpicie. Aktywacja trybu pływającego odbywa się zazwyczaj poprzez przesunięcie dźwigni ładowarki maksymalnie do przodu, aż do momentu pokonania wyczuwalnego oporu blokującego suwak.
• Zużycie mechanizmu zapadki: Z czasem mechanizm zapadki wewnątrz rozdzielacza może ulec wyrobieniu lub zanieczyszczeniu starym, spieczonym smarem, co uniemożliwia poprawne zapięcie funkcji.
• Problemy z instalacją elektryczną: Jeśli maszyna jest wyposażona w system SRS (Smooth Ride System), który często współpracuje z funkcją pływania, należy sprawdzić stan instalacji elektrycznej. Uszkodzona cewka elektrozaworu, zaśniedziałe styki w kostkach pod kabiną lub przerwany przewód wewnątrz kolumny kierowniczej to typowe punkty do weryfikacji miernikiem uniwersalnym przed demontażem podzespołów hydrauliki.

Hydraulika Siłowa i Rozdzielacz Główny

Jeżeli sterowanie elektryczne i mechaniczne dźwigni wydaje się sprawne, problem często leży w sekcji pływającej w rozdzielaczu głównym ładowarki. Funkcja pływania polega na takim ustawieniu suwaka, aby obie komory siłowników podnoszenia zostały połączone ze sobą oraz jednocześnie z linią powrotną do zbiornika oleju (tankiem).

• Zablokowany suwak: Pęknięcie sprężyny centrującej lub nagromadzenie opiłków metalu wewnątrz sekcji może uniemożliwić suwakowi osiągnięcie pełnego zakresu pracy, blokując przepływ oleju niezbędny do swobodnego ruchu tłoczysk.
• Zawory szokowe i zwrotno-dławiące: Ich nieszczelność lub zacięcie się w pozycji zamkniętej może uniemożliwić przejście układu w tryb bezciśnieniowy. Weryfikacja ciśnień na poszczególnych sekcjach oraz inspekcja wizualna suwaków pod kątem zarysowań (świadczących o zanieczyszczeniach w oleju) są w takim przypadku konieczne.

Akumulatory Hydrauliczne i System Amortyzacji Ramienia (SRS)

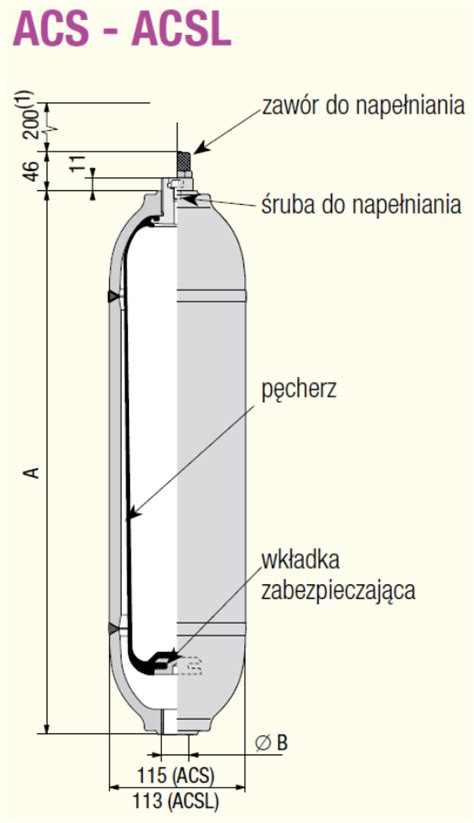

W nowszych generacjach JCB 3CX funkcja pływająca jest ściśle powiązana z systemem amortyzacji ramienia, znanym jako SRS (Smooth Ride System). System ten opiera się na akumulatorach hydraulicznych wypełnionych azotem, które pełnią rolę „poduszek” amortyzujących drgania. Awaria membrany w takim akumulatorze lub całkowity wyciek azotu sprawia, że układ staje się sztywny, co bywa mylone z awarią samej funkcji pływającej.

Jeśli maszyna nadmiernie skacze podczas przejazdu po nierównościach, a ramię nie wykazuje elastyczności, problem prawdopodobnie tkwi w utracie ciśnienia wstępnego w hydroakumulatorach. Należy pamiętać, że praca z niesprawnym układem SRS nie tylko obniża komfort, ale także generuje potężne naprężenia na sworzniach, tulejach i konstrukcji ramy maszyny, co w dłuższej perspektywie może prowadzić do pęknięć zmęczeniowych materiału.

Wpływ Zanieczyszczenia Oleju Hydraulicznego

Często pomijaną, lecz krytyczną przyczyną problemów z hydrauliką, w tym z funkcją pływającej łyżki oraz opóźnionym działaniem, jest stan oleju hydraulicznego. Zbyt wysoka lepkość oleju w niskich temperaturach lub jego silne przepracowanie może powodować opóźnione reakcje suwaków w rozdzielaczu. Mikroskopijne zanieczyszczenia, które przedostają się do układu przez nieszczelne uszczelniacze siłowników, mogą osadzać się w precyzyjnych kanałach sterujących, prowadząc do zablokowań i uszkodzeń.

Wskazówki dla użytkowników:

• Czystość oleju i filtrów: Metalowe opiłki w sitku skrzyni biegów świadczą o mechanicznym zużyciu elementów (tarczek lub łożysk). Wskazana jest regularna wymiana oleju hydraulicznego i filtrów.
• Kontrola zbiornika: Przy okazji serwisu warto sprawdzić dno zbiornika hydraulicznego pod kątem obecności osadów metalicznych, co jest sygnałem zacierania się pomp lub siłowników.
• Kontrolka ciśnienia w skrzyni: Jej zapalanie się po rozgrzaniu to sygnał alarmowy o spadku ciśnienia oleju.
• Wymiana oleju i filtrów: Zapewnienie czystego oleju i regularna wymiana filtrów hydraulicznych oraz dbałość o czystość szybkozłączy to podstawa, bez której nawet nowy lub zregenerowany rozdzielacz szybko ulegnie ponownej awarii.

Profilaktyka Serwisowa i Konserwacja

Rozwiązanie problemów z hydrauliką w maszynach JCB, w tym z opóźnionym działaniem, wymaga systematycznego podejścia, zaczynając od najprostszych elementów sterujących, aż po zaawansowane komponenty hydrauliki. Regularne smarowanie cięgien sterujących, kontrola stanu wiązek elektrycznych oraz dbałość o parametry i czystość oleju to najprostsze sposoby na uniknięcie wielu usterek. Należy pamiętać, że każda maszyna budowlana pracuje w trudnych warunkach - wysokim zapyleniu i zmiennych temperaturach, co sprzyja korozji styków i starzeniu się elementów gumowych.

Inwestycja w wysokiej jakości części zamienne, takie jak oryginalne uszczelnienia czy sprawdzone elementy obudowy mechanizmów, zwraca się w postaci braku przestojów na budowie. Sprawnie działająca hydraulika to nie tylko wygoda i komfort pracy, ale przede wszystkim mniejsze zużycie paliwa (dzięki mniejszym oporom podczas niwelacji) oraz znacznie dłuższa żywotność konstrukcji przedniej części maszyny.
