Artykuł ten jest szczegółowym przewodnikiem po podłączeniu licznika motogodzin w maszynach JCB 3CX, z uwzględnieniem typowych problemów i sposobów ich diagnozowania.
Typowe usterki wyświetlaczy i liczników w maszynach JCB
Użytkownicy maszyn JCB, szczególnie tych produkowanych od lat 90. do współczesnych modeli, często zgłaszają problemy z wyświetlaczami licznika. Jedną z najczęstszych przyczyn jest krystalizacja LCD, spowodowana wysokimi temperaturami w kabinie. Problem objawia się niewłaściwym wyświetlaniem informacji.
Wiele osób zakłada, że wymiana wyświetlacza jest jedynym rozwiązaniem. W przypadku podejrzenia usterki wyświetlacza, warto podłączyć go na stole i sprawdzić jego działanie przed podjęciem decyzji o wymianie. Użytkownik poszukuje informacji na temat podłączenia licznika motogodzin w maszynie JCB 3CX, prosząc o szczegółowy opis pinów.
Diagnozowanie problemów z licznikiem motogodzin
Licznik elektromechaniczny a LCD
Warto zaznaczyć, że oryginalny mechaniczny licznik motogodzin (wkład) 704/19705 do maszyn JCB jest licznikiem elektromechanicznym, a nie cyfrowym z wyświetlaczem LCD. Posiada on fizyczne, obracające się bębenki z cyframi, a nie wyświetlacz LCD. Jest to kluczowy element deski rozdzielczej, przeznaczony do precyzyjnego rejestrowania czasu pracy silnika.
Sprawdzanie zasilania

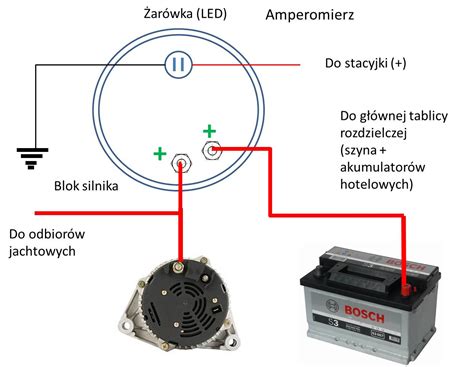

Przed wymianą licznika zawsze należy sprawdzić zasilanie. Za pomocą miernika należy upewnić się, czy do wtyczki licznika dochodzi sygnał +12V po uruchomieniu silnika. Licznik motogodzin 704/19705 to elektromechaniczny wkład montowany w panelu wskaźników. Otrzymuje on sygnał elektryczny (zazwyczaj +12V) w momencie, gdy silnik pracuje (np. z czujnika ciśnienia oleju lub alternatora).
Poszukiwanie przyczyny niewyświetlania motogodzin
Niesprawny licznik motogodzin jest główną przyczyną zaniedbań serwisowych. Brak kontroli nad przebiegiem prowadzi do opóźnień w wymianach oleju silnikowego, hydraulicznego oraz filtrów. Przy diagnostyce licznika, zalecamy również sprawdzenie czujnika ciśnienia oleju lub alternatora (w zależności od modelu), które zazwyczaj podają sygnał do zliczania godzin.
Pinout i podłączenie licznika JCB 3CX
Użytkownicy często poszukują szczegółowej rozpiski kostki licznika, aby móc podpiąć go na stole i zdiagnozować usterkę. Interesuje ich głównie, gdzie znajduje się plus (+), a gdzie masa (-).
Lutowanie i uszkodzone oporniki

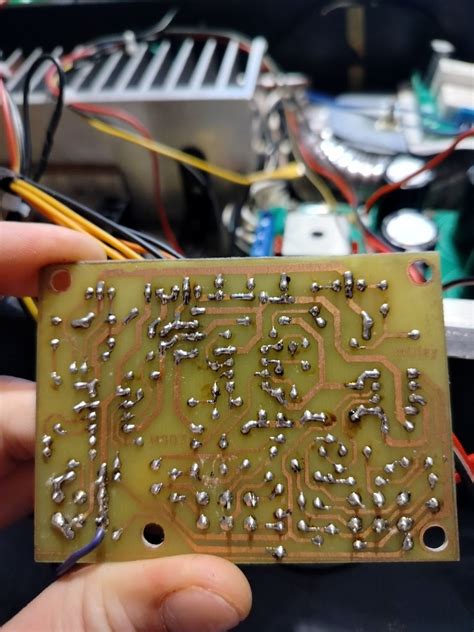

Wewnątrz licznika często spotyka się lutowane elementy. Zdarza się, że oporniki ulegają spaleniu. W takich przypadkach użytkownicy poszukują informacji o ich wartościach lub zdjęć tylnej płytki, aby zidentyfikować uszkodzone komponenty. Użytkownik poszukuje informacji na temat podłączenia licznika motogodzin w maszynie JCB 3CX, prosząc o szczegółowy opis pinów. W odpowiedziach pojawiają się prośby o zdjęcia oraz informacje dotyczące programowalnych urządzeń. Użytkownicy dzielą się dokumentacją oraz zdjęciami płytek, a także pytają o wartości oporników, które uległy uszkodzeniu.
Informacje dodatkowe i uwagi
Panel wskaźników jest delikatny i wymaga ostrożnego demontażu. Wkład licznika jest montowany wewnątrz głównego panelu wskaźników. Pasuje do szerokiej gamy maszyn JCB, w tym koparko-ładowarek 3CX, 4CX, ładowarek i ciągników Fastrac. Powyższa lista ma charakter poglądowy.
