Prawidłowe momenty dokręcania świec żarowych i zapłonowych w maszynach JCB

Wymiana świec żarowych i zapłonowych, choć pozornie prosta, wymaga precyzji, szczególnie w nowoczesnych silnikach. Niewłaściwy moment dokręcania może prowadzić do poważnych uszkodzeń zarówno świecy, jak i elementów silnika. Poniżej przedstawiono kluczowe informacje dotyczące momentów dokręcania oraz procedur wymiany świec w maszynach, w tym szczegóły dla ładowarek teleskopowych JCB i silników benzynowych.

Rola i znaczenie świec żarowych i zapłonowych

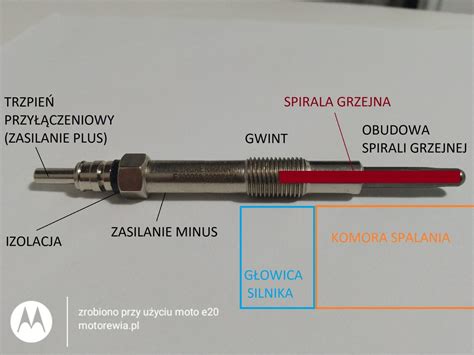

Świeca żarowa to kluczowy element układu zimnego startu w silnikach Diesla. Jej zadaniem jest podgrzanie komory spalania do temperatury umożliwiającej samozapłon wtryskiwanego paliwa. Natomiast świece zapłonowe są odpowiedzialne za tworzenie iskry zapalającej mieszankę paliwowo-powietrzną w komorze spalania silnika benzynowego. Mają one bezpośredni wpływ na efektywność pracy jednostki napędowej, jej osiągi oraz spalanie paliwa.

W zależności od zastosowania wyróżniamy różne typy świec zapłonowych. Każda świeca składa się z elektrody centralnej, bocznej, ceramicznego izolatora oraz gwintu, którym mocowana jest w głowicy silnika.

Objawy zużycia i konieczność wymiany

Jeśli maszyna ma duże problemy z odpaleniem w niskich temperaturach, długo kręci rozrusznikiem, a po uruchomieniu przez chwilę kopci na biało lub szaro i nierówno pracuje, to klasyczne objawy uszkodzonej świecy żarowej. Najprostszym sposobem sprawdzenia, czy świeca żarowa jest uszkodzona, jest sprawdzenie oporności (rezystancji) za pomocą multimetru - spalona świeca nie będzie miała przejścia (obwód otwarty).

W przypadku świec zapłonowych, objawy wskazujące na konieczność wymiany to nierówna praca silnika, problemy z odpalaniem czy zwiększone zużycie paliwa.

Momenty dokręcania świec

Moment dokręcania to siła, z jaką dokręca się świece zapłonowe lub żarowe do głowicy silnika, wyrażana w niutonometrach (Nm). Jest to precyzyjne określenie siły koniecznej do zapewnienia optymalnej szczelności połączenia. Moment dokręcania świec bywa różny w zależności od samochodu i rodzaju świecy.

Świece żarowe

W silnikach z bezpośrednim wtryskiem oleju napędowego świece żarowe są długie, ponieważ muszą sięgać aż do cylindra, a nie do komory wstępnej. Według producenta świec żarowych - firmy NGK Spark Plug Europe, moment odkręcania świec żarowych powinien wynosić - zależnie od średnicy gwintu - od 20 do 50 Nm. Świece żarowe wykonane w technologii metalowej przykręca się z innym momentem niż świece ceramiczne.

Świece zapłonowe

Dla świec zapłonowych NGK PLKR7B8E z gwintem M12, moment dokręcania zalecany przez producenta wynosi 15-20 Nm. Zastosowanie smarów na gwinty świec (np. smar miedziany) zmniejsza tarcie podczas dokręcania, co oznacza, że rzeczywisty moment dokręcania jest niższy niż odczytany na kluczu. Uszczelki metalowe lub pierścienie uszczelniające również wpływają na moment, ponieważ ich kompresja wymaga dodatkowej siły.

Procedura wymiany i dokręcania

Sama procedura wymiany świec żarowych wydaje się dziecinnie prosta, ale w silnikach z bezpośrednim wtryskiem oleju napędowego potrafi czasem przyprawić o zawroty głowy. Długie świece żarowe sprawiają więcej kłopotów ze względu na swoją sprężystość. Z mojego doświadczenia wynika, że wiele uszkodzeń świec i gwintów w głowicy pochodzi właśnie z błędów podczas dokręcania, np. zbyt mocnego przykręcenia, co prowadzi do wykręcenia lub pęknięcia świecy. Z kolei niedokręcenie skutkuje ucieczką spalin i utratą kompresji.

Narzędzia i środki

Podstawowym i niezbędnym narzędziem do precyzyjnego dokręcania świec jest klucz dynamometryczny. Przed montażem świecy sprawdź jej stan - powinna być czysta i bez uszkodzeń izolatora ceramicznego oraz gwintu. Jeśli to nowe świece, zwykle są gotowe do montażu. Jeśli producent zaleca, można użyć specjalnego smaru miedzianego na gwint świecy - zmniejsza on tarcie i ułatwia odkręcanie świecy w przyszłości.

Kolejność działań

1. **Oczyszczenie gniazd:** Przed wkręceniem nowych świec, dokładnie oczyść gniazda i gwinty w głowicy z nagaru. Po odkręceniu świecy żarowej konieczne jest upewnienie się, czy w otworze nie ma brudnych złogów ani nagarów, co świadczyłoby o jakiejś nieprawidłowości.
2. **Wkręcanie świecy:** Po oczyszczeniu otworu świecy żarowej konieczne jest wkręcenie nowej. Świece należy najpierw wkręcać ręcznie, aby uniknąć uszkodzenia gwintu. Dopiero po lekkim oporze powinno się użyć klucza dynamometrycznego, aby dokręcić je odpowiednią siłą.
3. **Dokręcanie kluczem dynamometrycznym:** Zawsze dokręcaj świece kluczem dynamometrycznym z momentem zalecanym przez producenta. Pamiętając o dokładnym ustawieniu momentu i powolnym dokręcaniu, unikasz błędów i uszkodzeń.
4. **Wymiana w komplecie:** Świece zużywają się w podobnym tempie, dlatego zawsze wymieniaj je w komplecie.

Ryzyka i błędy

Prawidłowo osadzona świeca żarowa nie powinna być zapieczona i powinna się dać odkręcić odpowiednim momentem. Zbyt słabe dokręcenie spowoduje utratę szczelności na skutek rozszerzalności temperaturowej po rozgrzaniu się silnika. Samo zapewnienie szczelności to jedno. Druga funkcja uszczelnienia stożkowego, to odprowadzanie ciepła świecy żarowej do głowicy cylindra. W czasie, gdy świeca nie grzeje jest ona rozgrzewana przez spalanie paliwa w cylindrze. Aby nie doszło do jej termicznego uszkodzenia przez ciągłe nagrzewanie, konieczne jest odprowadzenie nadmiaru ciepła.

Dokręcenie świecy żarowej zbyt dużym momentem grozi jej uszkodzeniem. W chwili, gdy dolna część świecy żarowej opiera się już o powierzchnię uszczelniającą, dokręcając ją, powoduje się skręcanie korpusu. To może doprowadzić do kilku rodzajów uszkodzeń, z których każde jest dla świecy żarowej niszczące.

Typowe uszkodzenia

• **Uszkodzenie korpusu:** Przerwanie („ukręcenie”) korpusu tuż pod sześciokątem w okolicach gwintu.
• **Wyboczenie korpusu:** Na odcinku między gwintem a powierzchnią uszczelniającą.
• **Uszkodzenie uszczelnienia:** Między terminalem a obudową, co objawia się luzem między uszczelnieniem z tworzywa sztucznego a korpusem.
• **Uszkodzenie gwintu w głowicy:** Zbyt mocne dokręcenie powoduje permanentne odkształcenia gwintu, może prowadzić do pęknięć ceramicznej izolacji świecy, a nawet do konieczności kosztownych napraw głowicy lub wymiany świec.

Sposoby na zapieczone świece

W przypadku zapieczonych świec, zwłaszcza w silnikach 1,8 kompressor (MB W211) z gwintem M12 (model NGK PLKR7B8E), kluczowe jest podejście z rozwagą, aby uniknąć uszkodzenia gwintu. Uczestnicy forum zalecają stosowanie środków penetrujących oraz odkręcanie świecy na gorącym silniku, co może ułatwić proces.

Zalecane metody

1. **Środki penetrujące:** Zastosowanie środka penetrującego (np. WD-40, nafta, ocet) to podstawa przy wykręcaniu zapieczonej świecy. Należy nalać go na noc lub co kilka godzin polewać świecę, aby chemia usunęła połączenie rdzy i nagaru na gwincie.
2. **Gorący silnik:** Odkręcanie świec na gorącym silniku (po przejechaniu minimum 10 km) powoduje rozszerzenie się metalu gniazda świecy, co ułatwia ruszenie połączenia.
3. **Klucz udarowy:** Klucz udarowy, najlepiej z regulacją momentu, może pomóc w skutecznym poruszeniu zapieczonej świecy. Stukając z czuciem w stronę odkręcania i zakręcania, można "ruszyć" świecę, aż puści.
4. **Delikatne stukanie:** Delikatne stukanie w klucz zawsze daje pozytywny efekt, a zrobione z czuciem nie uszkodzi nic.
5. **Klucz dwuramienny:** Aby przyłożyć do świecy tylko moment obrotowy, bez żadnych bocznych sił, należy używać klucza z dwoma ramionami.
