Przyczyny niedziałającego sprzęgła hydrokinetycznego w maszynach JCB

Sprzęgło hydrokinetyczne, znane również jako zmiennik momentu obrotowego, stanowi kluczowy element wielu pojazdów, zwłaszcza tych z automatyczną skrzynią biegów. Jest to urządzenie, które przenosi napęd bezpośrednio z silnika na skrzynię za pomocą oleju. Jego głównym zadaniem jest przeniesienie momentu obrotowego z silnika na koła, umożliwiając jednocześnie płynną zmianę biegów.

Mechanizm ten, choć powszechnie stosowany, często pozostaje zagadką dla wielu kierowców i entuzjastów motoryzacji. Jego praca opiera się na wykorzystaniu zjawiska bezwładności cieczy.

Zasada działania sprzęgła hydrokinetycznego

Zasada działania sprzęgła hydrokinetycznego opiera się na wykorzystaniu cieczy hydraulicznej, najczęściej oleju, do przekazywania napędu. Ta innowacyjna konstrukcja, której początki sięgają XX wieku, zrewolucjonizowała sposób przenoszenia mocy w pojazdach, zapewniając niezrównany komfort jazdy. Sprzęgło hydrokinetyczne zostało opracowane przez Hermanna Föttingera w XIX wieku.

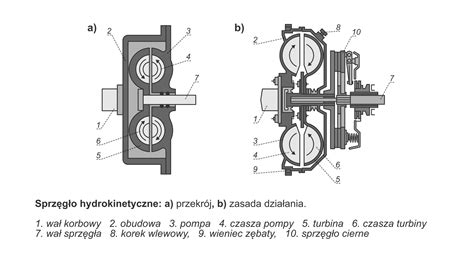

Budowa sprzęgła hydrokinetycznego

Podstawowa budowa sprzęgła hydrokinetycznego obejmuje trzy główne elementy:

• Pompa (element czynny): Napędzana bezpośrednio przez wał korbowy silnika (często zintegrowana z kołem zamachowym), wprawia w ruch ciecz hydrauliczną. Wirnik pompy przekształca energię mechaniczną w kinetyczną.
• Turbina (element bierny): Połączona z wałem sprzęgłowym skrzyni biegów, odbiera energię kinetyczną cieczy i przekazuje ją dalej.
• Kierownica przepływu (stator): Umieszczona pomiędzy pompą a turbiną, jej zadaniem jest optymalizacja przepływu cieczy, zwiększając efektywność przekazywania momentu obrotowego w zależności od różnicy prędkości obrotowych pompy i turbiny.

Wszystkie te komponenty zamknięte są w szczelnej metalowej obudowie wypełnionej cieczą hydrauliczną, najczęściej olejem przekładniowym. Brak bezpośredniego, mechanicznego połączenia między pompą a turbiną jest kluczowy dla zapewnienia płynności ruszania z miejsca. Do prawidłowej pracy tego mechanizmu niezbędny jest też olej przekładniowy.

Mechanizm pracy

Mechanizm działania sprzęgła hydrokinetycznego jest fascynującym przykładem wykorzystania praw fizyki do przenoszenia mocy. Proces ten można opisać w następujących krokach:

1. Uruchomienie silnika: Po uruchomieniu silnika wał korbowy wprawia w ruch pompę sprzęgła.
2. Generowanie przepływu cieczy: Pompa, obracając się, wytwarza energię kinetyczną w cieczy (oleju) wypełniającej obudowę. Ciecz ta, poruszając się z dużą prędkością, uderza w łopatki turbiny.
3. Napędzanie turbiny: Energia kinetyczna cieczy jest przekazywana na turbinę, powodując jej obrót. W tym momencie energia kinetyczna cieczy zamieniana jest z powrotem na energię mechaniczną.
4. Przeniesienie napędu: Obracająca się turbina przekazuje moment obrotowy na wał sprzęgłowy skrzyni biegów, a następnie na koła pojazdu.

Kluczową cechą sprzęgła hydrokinetycznego jest to, że pompa i turbina nie są ze sobą fizycznie połączone, a ich łopatki są ustawione naprzeciw siebie. Ruch cieczy wynika z różnicy prędkości obrotowych tych dwóch elementów. Gdyby pompa i turbina obracały się z tą samą prędkością, sprzęgło przestałoby efektywnie przekazywać moc, a jego działanie byłoby ograniczone. Charakteryzuje się to zamianą energii mechanicznej w energię kinetyczną cieczy i na powrót w energię mechaniczną. Zmiennik jest połączony z kołem zamachowym za pomocą cienkich blach, które w razie awarii zrywają się, nie uszkadzając silnika ani zmiennika.

Wpływ sprzęgła hydrokinetycznego na jakość jazdy

Budowa i zasada działania sprzęgła hydrokinetycznego mają istotny wpływ na jakość jazdy, zapewniając nieporównywalny komfort, zwłaszcza w warunkach miejskich, gdzie częste zmiany prędkości i biegów są normą.

• Płynność i komfort: Sprzęgło hydrokinetyczne umożliwia płynną regulację momentu obrotowego, co przekłada się na łagodne rozpędzanie pojazdu. W przeciwieństwie do skrzyń biegów z mechanicznym sprzęgłem, nie występują tu szarpnięcia, co czyni podróż znacznie bardziej komfortową.
• Wszechstronność: Konstrukcja ta pozwala na łatwe dostosowanie auta do różnych warunków jazdy - w terenie, mieście czy na autostradzie. Pojazd staje się bardziej wszechstronny i elastyczny w prowadzeniu.
• Ochrona układu napędowego: Konstrukcja pozbawiona sztywnego elementu mechanicznego chroni układ napędowy przed przeciążeniami, nawet w przypadku chwilowego zablokowania kół lub gwałtownego hamowania. Sprzęgło hydrokinetyczne skutecznie tłumi drgania momentu obrotowego, wydłużając żywotność elementów układu napędowego.

Modernizacje i tarcza lock-up

Choć ciągły, delikatny poślizg w sprzęgle hydrokinetycznym prowadzi do pewnych strat mocy i zwiększonego zużycia paliwa, nowoczesne rozwiązania minimalizują te niedogodności. W nowszych samochodach z automatyczną skrzynią biegów stosuje się tarczę lock-up. Podczas jazdy ze stałą, wystarczająco dużą prędkością, tarcza ta tymczasowo spina mechaniczne części konwertera, łącząc pompę z turbiną. Pozwala to na zniwelowanie strat mocy wynikających z poślizgu i tym samym zmniejszenie zużycia paliwa.

Zastosowanie, zalety i wady sprzęgła hydrokinetycznego

Ze względu na swoje unikalne właściwości, sprzęgło hydrokinetyczne znajduje zastosowanie w różnych typach pojazdów:

• Samochody osobowe z automatyczną skrzynią biegów.
• Samochody ciężarowe i terenowe.
• Maszyny budowlane, takie jak koparko-ładowarki JCB.

Zalety

Do głównych zalet tego rodzaju sprzęgła należą:

• Wyjątkowy komfort jazdy: niezwykła płynność przekazywania momentu obrotowego, łagodne ruszanie i cicha praca silnika.
• Łatwa i płynna zmiana biegów: minimalne odczuwanie zmiany przełożeń.
• Wydłużona żywotność układu napędowego: delikatne sprzęganie i tłumienie drgań chronią komponenty.
• Zabezpieczenie przed przeciążeniami: chroni silnik i skrzynię biegów przed uszkodzeniem.
• Ochrona przed przegrzaniem: nawet podczas długiej jazdy w trudnych warunkach.
• Łatwość rozruchu maszyny, łagodne przenoszenie napędu, wytłumienie drgań, możliwość przenoszenia dużych obciążeń i długa żywotność.

Wady

Każde rozwiązanie techniczne ma swoje mocne i słabe strony. Sprzęgło hydrokinetyczne nie jest wyjątkiem:

• Zwiększone zużycie paliwa: wynikające ze strat mocy podczas pracy w poślizgu (choć częściowo niwelowane przez lock-up).
• Duży rozmiar i waga w porównaniu do tradycyjnych sprzęgieł.
• Mniejsza dynamika pracy: odczuwalne opóźnienie w reakcji na dodanie gazu.
• Wyższa cena: zarówno zakupu nowego elementu, jak i jego naprawy.
• Konieczność dodatkowego chłodzenia: ze względu na generowanie wyższej temperatury w trakcie pracy.
• Sprzęgło się grzeje i wymaga dodatkowego chłodzenia, a w miarę zużywania przenosi coraz mniejsze obciążenia. Ponieważ zaczyna się ślizgać i wytwarza jeszcze więcej ciepła.

Objawy awarii sprzęgła hydrokinetycznego w maszynach JCB

Choć producenci zapewniają o wysokiej trwałości sprzęgła hydrokinetycznego, awarie mogą się zdarzyć. Objawy uszkodzenia mogą być zróżnicowane i często wskazują na konieczność dokładnej diagnostyki. W maszynach JCB użytkownicy często zgłaszają następujące problemy:

• Trudności ze zmianą biegów: Nie wysprzęgla, nie można wbić biegu, opóźnienia lub niemożność wrzucenia biegu. Na zapalonym silniku nie można zmienić biegów, a po zgaszeniu biegi wchodzą bez problemu.
• Ciągnięcie na neutralu: Koła kręcą się na neutralu, maszyna ciągnie lekko do przodu nawet na luzie.
• Słaba jazda / brak siły: Maszyna jest słabsza, ledwo się toczy, pod górkę nie ruszy, zwłaszcza po rozgrzaniu silnika. Jazda do przodu jest utrudniona, podczas gdy jazda do tyłu może działać normalnie.
• Szarpania lub drgania: Szarpania podczas spokojnej jazdy lub drgania w trakcie przyspieszania, zwłaszcza przy zmianie biegów.
• Dziwne dźwięki: Stukanie, szumy lub piszczenie dochodzące z okolic skrzyni biegów.
• Problemy z ruszaniem z miejsca: Trudności z ruszeniem lub opóźnione ruszanie (np. jazda do tyłu rusza z opóźnieniem).
• Falowanie obrotów silnika: Szczególnie przy jeździe ze stałą prędkością.
• Wzrost zużycia paliwa.
• Wysoka temperatura oleju skrzyni biegów: Olej jest zbyt gorący, co może świadczyć o kłopotach z przepływem w konwerterze.

Najczęstsze przyczyny awarii sprzęgła hydrokinetycznego w JCB

W oparciu o zgłaszane problemy z maszynami JCB (modele 3CX, 520, 520-4), można wskazać kilka typowych przyczyn niedziałającego sprzęgła hydrokinetycznego lub związanych z nim problemów z układem napędowym:

Problemy z ciśnieniem oleju

• Niskie ciśnienie w skrzyni: Użytkownicy zgłaszają ciśnienie na poziomie 8 bar przy 2000 obrotów, podczas gdy prawidłowe ciśnienie to 10 do 13 bar przy 1000 obr/min. Słabe ciśnienie może być spowodowane uszkodzonym sprzęgłem hydrokinetycznym, ale również uszkodzonymi tarczkami, uszczelniaczami lub pompą.
• Brak ciśnienia na elementach sterujących: W maszynie po wymianie łożysk w skrzyni biegów zaobserwowano prawidłowe ciśnienie na wyjściu z pompy (15-20 bar), ale brak ciśnienia na elektrozaworach i chłodnicy oleju. Może to wskazywać na zapowietrzenie układu, niezalaną (niezalewioną) sprzęgło hydrokinetyczne lub puszczający zawór przelewowy.
• Niewłaściwa regulacja zaworu sprzęgła: W przypadku, gdy ciśnienie po wciśnięciu pedału sprzęgła nie spada do zera (np. utrzymuje się na poziomie 3-5 bar), może to świadczyć o nieprawidłowym działaniu zaworu rozłączającego dopływ oleju do sprzęgła lub jego złej regulacji. "Domyślnie" jest w pozycji włączonej, a po wciśnięciu pedału sprzęgła zawór ten ma zamknąć dopływ oleju, co ma spowodować jego rozłączenie.

Uszkodzenia wewnętrzne sprzęgła i skrzyni biegów

• Zużyte tarczki i przekładki: Z tarczek mogą pozostać tylko blachy. Spalone i pogięte tarczki w pakiecie, lub ich zacięcie na wyrobionych/ząbkowanych frezach (wieloklinach) kosza, to bardzo częsta przyczyna. Tarczki nie są w stanie płynnie się przemieszczać.
• Uszkodzony kosz sprzęgłowy: W koszu w miejscu kontaktu przekładek z koszem robią się bruzdy, przez co tarczki nie są w stanie płynnie się przemieszczać, a kosz nie wysprzęgla się prawidłowo, co powoduje ciągnięcie kół na luzie.
• Pęknięta sprężyna cofająca tarczki ("słoneczko"): Uszkodzenie to, szczególnie w przypadku jazdy do przodu, powoduje, że skrzynia jest wstępnie napięta i nie można włączyć biegu.
• Zacięty tłoczek w zaworze: W przypadku, gdy zawór rozłączający napęd w ładowarce ma zacięty tłoczek, sprzęgło nie będzie prawidłowo działać.

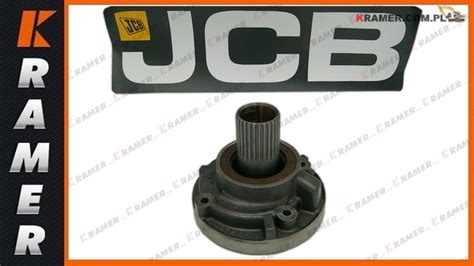

• Uszkodzona pompa jazdy: Rysy na pompie jazdy mogą świadczyć o jej zużyciu i niskiej wydajności, co przekłada się na problemy z ciśnieniem.
• Zużyte uszczelniacze (oringi): Uszczelniacze tracą swoje właściwości, prowadząc do wycieków oleju i spadku ciśnienia.
• Uszkodzony rozdzielacz z cewkami: Może to być przyczyną nieprawidłowego sterowania sprzęgłami. W skrzyniach manualnych są zazwyczaj dwa kosze sprzęgłowe (kierunku jazdy przód-tył i przedniego napędu), a sterowanie odbywa się za pośrednictwem cewek, które uruchamiają odpowiednie zawory, a te z kolei odpowiednie sprzęgła.

Problemy z olejem i filtrami

• Niewłaściwy lub zużyty olej: Mętny, zmącony i brunatny olej zamiast czerwonego, świadczy o jego degradacji. Olej zbyt gęsty (np. Hipol w zmienniku, gdzie powinien być specjalny olej hydrauliczny) również może powodować problemy.
• Zanieczyszczone filtry: Zanieczyszczenia w skrzyni biegów lub zmienniku mogą blokować przepływ oleju i wpływać na ciśnienie. Ważna jest wymiana filtrów i oleju zgodnie ze specyfikacją maszyny.

Diagnoza i konserwacja

Zmiennik bezpośrednio napędza pompę, która daje ciśnienie w transmisji i zmienniku. Ciśnienie to można zmierzyć, podłączając zegary w odpowiednie przyłącza pomiarowe. W ten sposób można określić, jaki element uległ uszkodzeniu: zmiennik, pompa czy sprzęgła.

Kontrola oleju i filtra

Ważną rzeczą jest wymiana filtrów i oleju zgodnie ze specyfikacją maszyny. Przy wymianie oleju i filtra należy pamiętać, że po spuszczeniu oleju trzeba odkręcić sitko kontrolne, które znajduje się na dole skrzyni. Zbierają się tam bowiem wszystkie zanieczyszczenia, na podstawie których można stwierdzić stan zużycia transmisji. Opiłki, które przyciągnie magnes, pochodzą ze skrzyni i jest to normalne, ponieważ pracujące elementy zużywają się. Jeżeli jednak jest ich nienaturalnie dużo, należy zastanowić się nad remontem. Jeśli magnes ich nie przyciąga, pochodzą ze zmiennika, i wówczas należy dokonać pomiaru ciśnienia na zmienniku. Jeśli ciśnienie znacząco spadło, należy przygotować się na jego wymianę.

Warto także zwrócić uwagę na olej przekładniowy. Jeśli jest zbyt gorący, może to świadczyć o kłopotach z przepływem w konwerterze. Dodatkowo działanie wysokich temperatur niekiedy jest przyczyną zepsucia się pozostałych komponentów mechanizmu.

Regeneracja a wymiana sprzęgła hydrokinetycznego

Jeśli dojdzie do uszkodzenia sprzęgła hydrokinetycznego, częstym rozwiązaniem jest jego naprawa. Jest to znacznie korzystniejsza opcja pod względem finansowym od zakupu nowej części, którego koszt może sięgać od kilku do kilkunastu tysięcy złotych, do czego należy doliczyć koszt montażu.

Regeneracja tego mechanizmu przebiega kilkuetapowo:

1. Diagnostyka i demontaż: Prawidłowe rozpoznanie usterki pozwala określić zakres prac.
2. Czyszczenie i weryfikacja: Kolejnym krokiem jest czyszczenie konwertera i weryfikacja stanu technicznego poszczególnych elementów - m.in. łopatek, łożysk i pierścieni uszczelniających.
3. Wymiana komponentów: Następnie wymienia się uszkodzone i zużyte komponenty na nowe.
4. Montaż i balansowanie: Potem należy złożyć wszystko w całość i przeprowadzić balansowanie. Jest to ważny etap, ponieważ od niego zależy, czy sprzęgło hydrokinetyczne po naprawie będzie pracowało równomiernie.

Proces regeneracji musi być przeprowadzony przez wyspecjalizowany warsztat, aby zapewnić prawidłowe działanie i bezpieczeństwo. Koszt regeneracji sprzęgła hydrokinetycznego waha się zazwyczaj od około 900 do 2000 zł, plus koszt montażu (około 1000 zł).

Należy pamiętać, aby przed montażem zmiennika zalać go olejem, żeby nawet przez chwilę nie pracował na sucho, ponieważ pompa dopiero za jakiś czas napełni go olejem. Nawet chwilowa praca bez smarowania może spowodować wytarcie się łopatek.
