Problemy z układem elektrohydraulicznym w maszynach budowlanych, takich jak ładowarki teleskopowe JCB TLT 30d czy seria 531-70, często wynikają z usterek w instalacji elektrycznej. Poniżej przedstawiono kompleksowe podejście do diagnozy elektrozaworów oraz powiązanych z nimi komponentów sterujących.
Podstawowa diagnostyka układu jazdy
W przypadku, gdy maszyna odpala, a podnoszenie działa, ale pojazd nie rusza, należy w pierwszej kolejności wykluczyć usterki mechaniczne i elektryczne w obwodzie sterowania skrzynią biegów:
- Sprawdzenie cewek: Rezystancja cewek elektrozaworów powinna wynosić około 5,5 Ω. Fizyczne sprawdzenie elektrozaworów „na stole” pozwala wykluczyć ich zacięcie mechaniczne.
- Napięcie na wtyczkach: Brak napięcia na cewkach najczęściej wskazuje na przerwę w wiązce lub wadliwe połączenie na wtyczce. Warto sprawdzić, czy sterownik (np. Susmic) podaje sygnał sterujący.
- Czujnik prędkości obrotowej: Często błędne odczyty z czujnika na pompie (np. KPPG15408) blokują jazdę. Diagnostyka oscyloskopowa pozwala sprawdzić sygnał prostokątny bez konieczności demontażu czujnika.
Problemy z wiązką i połączeniami elektrycznymi
Częstą przyczyną awarii w maszynach JCB są uszkodzenia mechaniczne wiązek oraz zaśniedziałe styki. Kluczowe obszary do sprawdzenia to:
- Wtyczka sensora hamulca: Usterka często objawia się brakiem jazdy lub błędem sterownika. Przewody w tym miejscu są narażone na wilgoć i ciasne ułożenie, co prowadzi do „stykowej” pracy połączeń.
- Złącze kabiny (np. 8004): W przypadku błędów magistrali CAN (np. L071) lub problemów z joystickiem, należy zweryfikować ciągłość połączeń między kabiną a resztą maszyny.
- Masa układu: Warto zmierzyć rezystancję masy cewek względem masy akumulatora. Niewłaściwy potencjał masy często powoduje błędy typu L021.

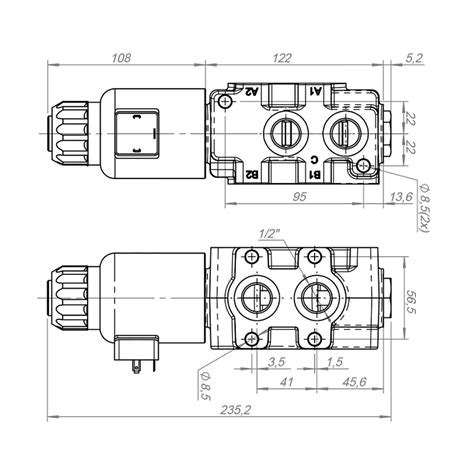

Elektrozawory sterujące (tzw. "żółwie")
Elektrozawory, takie jak model o numerze katalogowym 25/974628, odpowiadają za blokadę przesuwu bocznego. Jeśli blokada nie reaguje na przełącznik w kabinie:
- Sprawdź stan kostki elektrycznej pod kątem korozji.
- Upewnij się, że zasilanie dochodzi do cewki po aktywacji przycisku.
Diagnostyka błędów sterowników
Sterowniki typu Susmic lub moduły hydrauliki mogą zgłaszać błędy, które wymagają weryfikacji sprzętowej:
| Kod błędu | Potencjalna przyczyna | Działanie |
|---|---|---|
| L071 | Błąd magistrali CAN | Sprawdź terminację linii i joystick |
| L021 | Zwarcie w obwodzie czujników/przełączników | Weryfikacja pinu 27 (J1) sterownika |
Pamiętaj: W przypadku uszkodzeń układów scalonych wewnątrz sterownika (np. układ BTS5215L), konieczna może być profesjonalna naprawa elektroniki lub wymiana modułu na sprawny.
