Moduły elektroniczne w maszynach budowlanych JCB są narażone na pracę w ekstremalnych warunkach, dlatego często mogą ulec uszkodzeniu. Nasza firma zajmuje się profesjonalną naprawą sterowników silnika i pozostałych komputerów koparek, koparkoładowarek oraz innych maszyn firmy JCB.
Czym jest ECU (Electronic Control Unit)?
ECU (Electronic Control Unit), czyli jednostka sterująca elektroniczna, jest kluczowym komponentem w nowoczesnych pojazdach. Jest to miniaturowy komputer wbudowany w maszynę (najczęściej przyjmuje postać mikroprocesora), który kontroluje i zarządza różnymi aspektami pracy silnika oraz innych systemów pojazdu.
ECU odbiera dane z różnych czujników rozmieszczonych wzdłuż pojazdu i podejmuje decyzje na podstawie tych danych, sterując poleceniami dla elementów wykonawczych - działaniem silnika, systemu paliwowego, układu zapłonowego, układu chłodzenia, systemu emisji spalin i wielu innych funkcji. W skrócie, ECU jest mózgiem maszyny, który monitoruje, reguluje i optymalizuje działanie silnika oraz innych systemów pojazdu, zapewniając efektywność, oszczędność paliwa i niskie emisje spalin.
Funkcje ECU w maszynach JCB
ECU odpowiada za szeroki zakres funkcji związanych z kontrolą i zarządzaniem pracą silnika spalinowego oraz innych systemów pojazdu. Wśród kluczowych komponentów odpowiedzialnych za ewolucję technologii motoryzacyjnej znajduje się ECU, czyli Engine Control Unit - jednostka sterująca silnikiem. To niewielkie urządzenie pełni kluczową rolę w zarządzaniu różnymi aspektami pracy silnika, od mieszanki paliwowo-powietrznej po zapłon i kontrolę emisji spalin.
Naprawa komputerów i sterowników JCB
Wiele uszkodzeń sterowników JCB wynika z intensywnego użytkowania, rzadziej z zalania lub przepięć. Sterowniki JCB są dość dobrze zabezpieczone, więc ich naprawa bardzo często jest możliwa. Najczęściej usterki w maszynach JCB dotykają sterowników silnika (ECU) oraz sterowników skrzyni biegów (ECUW), ale oczywiście nie ograniczają się do tych dwóch typów.
Typowe problemy i rozwiązania
- Programowanie procesorów i pamięci: W wielu przypadkach naprawa paneli wiąże się z programowaniem danych procesorów i pamięci. Posiadamy pliki wsadowe do bardzo wielu modeli JCB, co umożliwia nam sprawne naprawy.
- Dostosowanie parametrów przy przekładaniu modułów: W przypadku przekładania modułów z jednej maszyny do drugiej, jesteśmy w stanie dostosować wszelkie parametry tak, aby zachować oryginalne ustawienia.
Rodzaje sterowników JCB podlegających naprawie
Sterownik skrzyni biegów JCB Mastershift 728/80052
Problem ze sterownikiem skrzyni biegów typu Shiftmaster uniemożliwia wrzucanie biegów, co praktycznie eliminuje koparkę z placu budowy. Oferujemy naprawy tego typu modułów, gwarantując przywrócenie pełnej sprawności oraz zaoszczędzenie znacznej kwoty w porównaniu do zakupu nowego sterownika.
Sterownik JCB HP ECU1 728/35700
Poza typową naprawą sterowników JCB-HP-ECU1 (całkowity brak działania, brak komunikacji, ograniczona funkcjonalność), oferujemy również usługę wgrywania wyższej lub niższej wersji oprogramowania sterownika, nawet w przypadkach, gdy oryginalny tester diagnostyczny JCB nie jest w stanie tego dokonać.
Sterownik JCB ECU MIDI 728/80002
Kontroler silnika JCB ECU MIDI to kolejny moduł, który z pełnym powodzeniem można naprawić. Niezależnie od tego, czy uszkodzeniu uległa płyta elektroniczna, czy też oprogramowanie sterownika, naprawy zajmują nam zazwyczaj 2-3 dni.
Sterownik JCB ECUW 728/20600
Sterownik JCB ECUW MK2 to kolejny ze sterowników, który jesteśmy w stanie odratować.
Sterownik JCB 4CX ECU Delphi 320/09566
Sterowniki JCB marki Delphi, pomimo solidnej konstrukcji, niestety również ulegają uszkodzeniom, ale nawet w takich przypadkach oferujemy usługi naprawcze.
Diagnostyka maszyn JCB
Posiadamy sprzęt diagnostyczny umożliwiający pełną diagnostykę modułów elektronicznych marki JCB. W ten sposób, naprawiając sterowniki maszyn JCB, mamy pewność co do poprawnego, bądź wciąż wadliwego, ich działania. Na koniec naprawy, gdy sterownik działa już poprawnie, kasujemy finalnie błędy zapisane w pamięci sterowników.

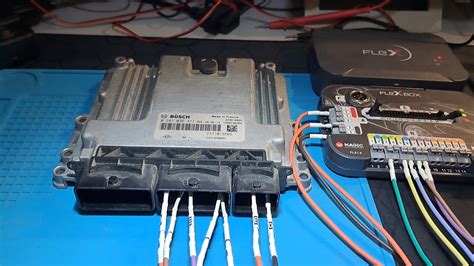

Kalibracje i programowanie
Jeśli dany sterownik jest uszkodzony w sposób nie dający szans na naprawę, jesteśmy w stanie przegrać dane do innego używanego sterownika i dopisać go. W przypadku wymiany silnika jesteśmy również w stanie zaprogramować parametry motogodzin pracy silnika itp.
Naprawa liczników JCB
Po kilku latach użytkowania mogą pojawić się usterki w licznikach, które utrudniają pracę operatorom. Problemy te są dość powtarzalne, a nasza firma ma duże doświadczenie w ich naprawie. Wyświetlacze są jednym z kluczowych sposobów komunikacji maszyny z operatorem. Poza oczywistościami, jak wyświetlanie stanu paliwa, często komunikują błędy i służą do wprowadzania odpowiednich ustawień maszyny, bez których praca staje się utrudniona lub wręcz niemożliwa. Każdy, kto borykał się z problemem uszkodzonego wyświetlacza, szybko docenia jego pełną sprawność. Naprawiamy zarówno wyświetlacze LCD, jak i starszego typu wyświetlacze segmentowe.
Typowe usterki liczników JCB
Licznik JCB 3CX / 4CX
Standardową usterką w tym liczniku jest zanik pracy wyświetlacza. Jesteśmy w stanie naprawić takie liczniki, a w przypadku nowego licznika możemy zaprogramować oryginalny przebieg motogodzin. Podstawowym i najbardziej awaryjnym licznikiem JCB są okrągłe liczniki maszyn 3CX i 4CX, które z biegiem czasu przestawały wyświetlać motogodziny.
Licznik JCB 4CX nowszego typu
Najczęściej spotykamy się z nieprawidłową pracą wskaźników oraz problemami z zasilaniem licznika.
Licznik z Fastraca
Kolejny w kolejce ustawia się licznik z Fastraca, który skutecznie unieruchamia maszynę, bądź nie pozwala przerzucać biegów.
Przełączniki i panele sterowania w maszynach JCB
Przełączniki i panele sterowania w maszynach JCB najczęściej uszkadzają się z powodu intensywnego użytkowania, rzadziej zalania lub przepięć.
Przykładowe problemy i kody błędów
Błąd CAN fault L071 i brak sterowania ramieniem
Użytkownik zgłasza problem z ładowarką JCB 531-70 AGRI PLUS z 2010 roku, polegający na błędzie CAN (L071) oraz braku sterowania ramieniem. Po sprawdzeniu obwodu magistrali CAN, złącza oraz bezpieczników, użytkownik stwierdza, że problem może leżeć w joysticku, który jest zalany i nie nadaje się do rozbiórki. Po wypięciu joysticka błąd pojawia się natychmiast; jak jest wpięty, trzeba trochę zaczekać. Winne całego zamieszania było połączenie kabiny z resztą maszyny (połączenie 8004). Po wymianie na złącze Hartinga z zachowaniem numeracji, przepinając przewód po przewodzie, błąd L021 pojawił się, ale ramię zaczęło działać. Użytkownik zidentyfikował wyciek oleju z uszkodzonego przewodu.
Błąd L021 i uszkodzony układ BTS5215L
W dalszej dyskusji poruszane są kwestie związane z błędami L021, które mogą wskazywać na zwarcie w obwodzie przełączników. W przypadku innej ładowarki ten sam błąd L021 nie pojawiał się po podmienieniu układu BTS5215L ze sterownika hydrauliki. Uszkodzony okazał się układ BTS5215L, zwarte wyjście zasilania czujników (wtyka J1 pin 27). Po podmianie błąd L021 już się nie pojawia, co sugeruje jego skuteczność w rozwiązaniu problemu.
Jeśli wskaźnik przeciążenia świeci nawet po wyłączeniu zapłonu, błąd L jest jak najbardziej prawdziwy. Z tym, że zasilanie (+) może teraz przychodzić z innego obwodu. Kontrolki od przeciążenia gasną tylko po wyjęciu bezpiecznika sterownika hydrauliki. Wszystko wskazuje na ten sam problem, co u założyciela tematu: zwarcie na pinie 27 we wtyczce J1. W tej samej ładowarce przestawał reagować joystick. Po przejechaniu kilku metrów zaczynał działać. Aż w końcu hydraulika przestała działać. Został znaleziony spalony bezpiecznik od zasilania ECU hydrauliki oraz zwarcie w wiązce z przodu przy filtrze hydrauliki.
