Problem hałasującego hamulca ręcznego w maszynach JCB jest dość często zgłaszany przez operatorów. Wiele usterek, które mogą powodować nietypowe dźwięki, ma swoje źródło w zużyciu podzespołów, nieprawidłowej regulacji lub uszkodzeniach mechanicznych. W niniejszym artykule przedstawiamy szczegółowe informacje dotyczące przyczyn hałasu w ręcznym hamulcu JCB oraz metod jego naprawy.

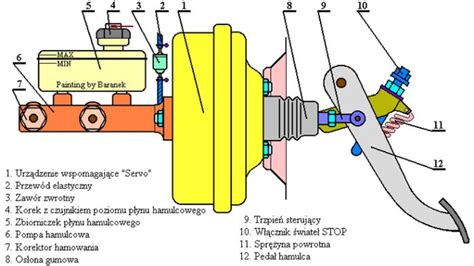

Budowa i działanie hamulca ręcznego w maszynach JCB
Hamulec ręczny (postojowy, awaryjny) to kluczowy element układu hamulcowego, mający na celu zabezpieczenie maszyny podczas postoju. Dodatkowo, w przypadku awarii standardowego układu hamulcowego, pełni funkcję awaryjną.
Elementy składowe układu hamulca ręcznego
- Mechanizm hamulca ręcznego: Zamontowany w zaciskach tylnych kół, odpowiedzialny za bezpośrednie blokowanie. W niektórych układach, zwłaszcza w starszych maszynach, hamulce bębnowe są wykorzystywane do zaciągania hamulca ręcznego, a tarczowe do hamowania podczas jazdy.
- Dźwignia hamulca ręcznego: Umieszczona w kabinie operatora.
- Mechanizm sterujący: Zlokalizowany w dolnej części dźwigni (pod osłoną), zawiera śrubę regulacyjną.
- Linka hamulca ręcznego: Wykonana zgodnie z zasadą cięgna Bowdena - stalowa linka w otoczce z tworzywa sztucznego, redukującego tarcie. Zewnętrzna osłona to elastyczny pancerz. Sprężynki zapewniają powrót cięgna do pozycji wyjściowej.
- Czujnik indukcyjny: W nowszych maszynach JCB (np. z 2011 roku) na pulpicie pojawia się kontrolka i sygnał dźwiękowy (piszczenie), informujący o zaciągnięciu hamulca ręcznego. Maszyna nie ruszy z zaciągniętym hamulcem, dopóki nie zostanie on zwolniony. W nowszych wersjach czujnik indukcyjny o kształcie "U" jest aktywowany przy 1/2 pozycji dźwigni.
Zasada działania
Po zaciągnięciu dźwigni hamulca ręcznego, linka porusza się, powodując wypchnięcie tłoczka w zacisku, co skutkuje zablokowaniem kół. Należy pamiętać, że zaciągnięcie hamulca ręcznego nie powoduje zapalenia tylnych świateł stop.
Typowe przyczyny hałasu hamulca ręcznego w JCB
Szczegółowy sposób badania hamulców
Grzechotanie, piszczenie lub metaliczny szum dochodzący z okolic hamulca ręcznego może świadczyć o różnych usterkach. Zlokalizowanie źródła hałasu jest kluczowe dla prawidłowej diagnozy i skutecznej naprawy.
Grzechotanie i metaliczny szum
- Zużyte mosty: W maszynach JCB 3CX, szczególnie tych starszych i intensywnie eksploatowanych, mosty mogą „grzechotać” z powodu znacznego zużycia.
- Zużyte tarczki hamulcowe: Metaliczny szum tylnego mostu często jest związany z zużytymi tarczkami hamulcowymi. Po naciśnięciu hamulca ten szum zazwyczaj ustaje.
- Luzy na wałach napędowych: Zarówno przedni, jak i tylny wał napędowy, wraz z luzami na flanszach, mogą generować hałas. Warto sprawdzić, czy po rozpędzeniu maszyny i lekkim przyhamowaniu odgłos ustaje.
- Problem z tarczą hamulcową od ręcznego: Warto sprawdzić okolice tarczy hamulcowej od hamulca ręcznego, która znajduje się z tyłu na środku mostu.
Pisk i dźwięki tarcia
- Rozregulowanie układu hamulcowego: Jest to jedna z głównych przyczyn nieskuteczności hamulca ręcznego i towarzyszących temu hałasów.
- Uszkodzona lub zapieczona śruba regulacyjna: Regulacja hamulca ręcznego odbywa się za pomocą śruby w bębnie (lub tarczo-bębnie), która ustawia stopień rozparcia szczęk hamulcowych. Jej uszkodzenie uniemożliwia prawidłową regulację.
- Zużyty lub uszkodzony bęben: Jeśli bęben hamulcowy jest zużyty lub uszkodzony, regulacja nie przyniesie efektu.
- Skorodowana linka hamulca ręcznego: Uszkodzenie zewnętrznego pancerza linki prowadzi do dostawania się wilgoci i korozji metalowego cięgna. Zablokowana lub częściowo zablokowana linka może powodować ciągłe tarcie.
Problemy z elektroniką i sterowaniem
- Aktywna kontrolka i piszczenie przy zwolnionym hamulcu: W maszynach z elektronicznym sterowaniem hamulca (np. JCB z 2011 roku) problem może leżeć w czujniku lub elektryce. Jeśli kontrolka i sygnał dźwiękowy świecą się i piszczą nawet po zwolnieniu hamulca, może to świadczyć o:
- Spalonym bezpieczniku: Wymiana bezpiecznika na odpowiedni (np. 10A, nie 15A, jeśli oryginalny był 10A) może rozwiązać problem.
- Problemach z czujnikiem: Odłączenie czujnika (np. w kształcie litery C) poprzez rozpięcie kostki, jeśli nie eliminuje problemu, wskazuje na inne źródło usterki.
Diagnostyka i naprawa
W przypadku pojawienia się hałasu z hamulca ręcznego, należy przeprowadzić kompleksową diagnostykę. Mechanik powinien sprawdzić cały system hamulcowy, włącznie z dźwignią, przewodami, sprężynami, szczękami (lub tarczkami) oraz elementami wykonawczymi na tylnych zaciskach.
Kroki diagnostyczne i naprawcze
- Sprawdzenie wałów napędowych: Dokładne oględziny przedniego i tylnego wału napędowego, weryfikacja luzów na flanszach.
- Kontrola stanu oleju w mostach: Spuść olej do czystego pojemnika i sprawdź, czy nie ma w nim opiłków metalu. W mostach z hamulcami mokrymi kluczowe jest użycie odpowiedniego oleju, często z dodatkiem LS (Limited Slip).
- Regulacja hamulca ręcznego:
- Jeśli hamulec nie trzyma i trzeba go zaciągać bardzo wysoko, regulacja może rozwiązać problem. Polega ona na odpowiednim ustawieniu śruby regulacyjnej w bębnie (lub tarczo-bębnie) oraz pod maskownicą przy dźwigni hamulca ręcznego.
- W starszych maszynach z ręcznym zewnętrznym (np. w skrzyniach SideShift manual) można dokonać dodatkowej regulacji od spodu maszyny.
- Zaleca się, aby siła zaciągania dźwigni była podobna do tej w samochodzie osobowym.
- Wymiana zużytych elementów: Jeśli bęben, szczęki, tarczki lub linka hamulcowa są zużyte lub uszkodzone, konieczna jest ich wymiana. Szczególnie w skrzyniach manualnych, tarcze i klocki zewnętrzne są narażone na szybkie zużycie z powodu błota i piachu.
- Diagnostyka elektroniczna: W przypadku problemów z kontrolką lub sygnałem dźwiękowym, należy sprawdzić bezpieczniki i czujniki.
- Sprawdzenie stojana: W przypadku uszkodzenia łożyska wirnika, wirnik mógł ocierać się o blachy stojana. Powstała w wyniku tarcia wysoka temperatura mogła uszkodzić uzwojenia.
Warto pamiętać, że jazda z uszkodzonym hamulcem ręcznym jest skrajnie niebezpieczna i nieefektywna, dlatego wszelkie usterki należy usuwać niezwłocznie. Stan hamulca ręcznego jest sprawdzany podczas corocznego przeglądu technicznego.
