Prawidłowe funkcjonowanie układów elektrycznych w maszynach budowlanych, takich jak ładowarki teleskopowe JCB, jest kluczowe dla zachowania bezpieczeństwa pracy oraz mobilności sprzętu. Użytkownicy często stają przed wyzwaniem naprawy instalacji po awariach lub nieautoryzowanych modyfikacjach okablowania, co utrudnia identyfikację obwodów.
Problemy z instalacją elektryczną w modelu JCB 525.67/561061
W przypadku modelu JCB 525.67/561061, uszkodzenia wynikające z nieoryginalnego okablowania oraz incydentów mechanicznych (np. przy trzpieniu pod kierownicą) prowadzą do szeregu usterek:
- Niewłaściwe działanie wycieraczek: Brak reakcji uniemożliwia bezpieczną pracę w trudnych warunkach atmosferycznych.
- Usterki kierunkowskazów: Stanowią bezpośrednie zagrożenie w ruchu drogowym i podczas manewrowania.
- Problemy ze światłami: Niewłaściwe działanie oświetlenia roboczego i drogowych reflektorów drastycznie ogranicza widoczność po zmroku.
- Awaria deski rozdzielczej: Brak reakcji wskaźników uniemożliwia monitorowanie parametrów pracy silnika i układów hydraulicznych.
- Problemy z przełącznikiem biegów: Utrata płynności sterowania przekładnią bezpośrednio wpływa na funkcjonalność ładowarki.
Identyfikacja maszyny i poszukiwanie dokumentacji
W procesie naprawy kluczowe jest ustalenie dokładnej specyfikacji technicznej. Jeśli brakuje tabliczek znamionowych lub oznaczeń na szybach, identyfikację należy oprzeć na numerze seryjnym wybitym na ramie maszyny. W przypadku braku dostępu do oryginalnego schematu dla danego modelu, zaleca się:
- Wykorzystanie schematów instalacji dla ładowarek JCB z zbliżonego okresu produkcji, które często dzielą architekturę elektryczną.
- Analizę porównawczą z identyczną, sprawną maszyną (dokumentacja zdjęciowa wiązek).
- Kontakt z autoryzowanym serwisem lub importerem (np. Interhandler Sp. z o.o.) w celu uzyskania profesjonalnego wsparcia technicznego.
Systemy bezpieczeństwa i komponenty kabiny
Kabina maszyny JCB pełni rolę struktury ochronnej ROPS/FOPS. Każdy element wyposażenia, w tym mechanizmy wycieraczek i oświetlenie, wpływa na widoczność i bezpieczeństwo operatora.
| Element | Rola w bezpieczeństwie |
|---|---|

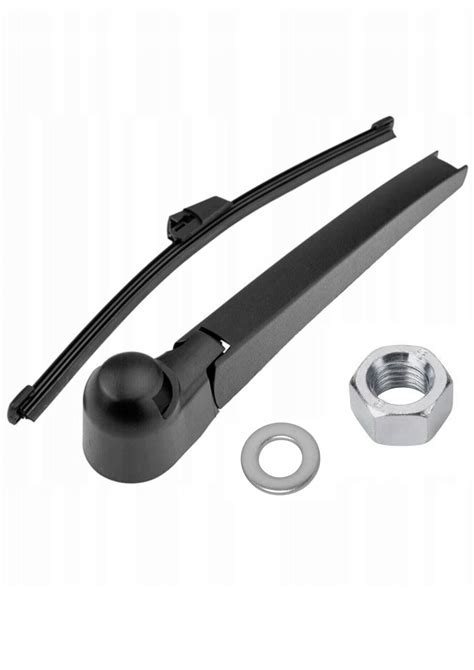

| Mechanizm wycieraczki (np. 714/17700) | Zapewnienie czystości szyb i widoczności w każdych warunkach. |
| Oświetlenie kabiny | Kluczowe przy pracach nocnych i w słabo oświetlonych halach. |
| Systemy wentylacji | Ochrona operatora przed szkodliwymi pyłami i spalinami. |
Praktyczne wskazówki diagnostyczne
Podczas diagnozy układu świateł i bezpieczników warto pamiętać, że konfiguracja skrzynek bezpiecznikowych może różnić się w zależności od rocznika i wersji wyposażenia. Przykładowo, w wielu modelach JCB przekaźnik nr 1 odpowiada za alarm dźwiękowy (piszczyk). W razie problemów z oświetleniem, należy zawsze sprawdzać ciągłość obwodu w skrzynce bezpieczników - często zdarza się, że awaria jednego obwodu (np. świateł roboczych) powoduje palenie się konkretnego bezpiecznika, co wymaga sprawdzenia stanu wiązki pod kątem zwarć do masy.
