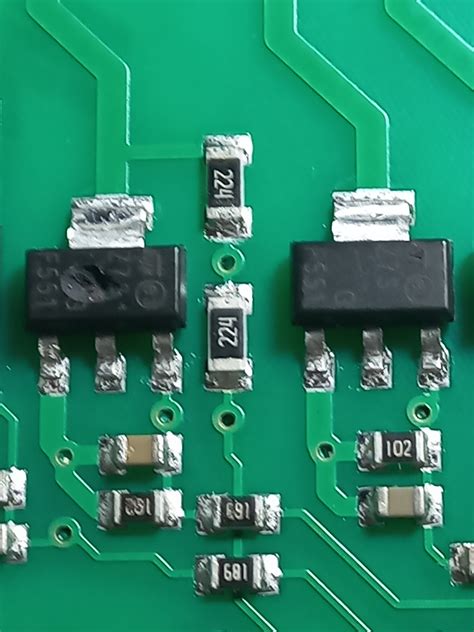

Technologia stacji lutowniczych rozwija się wraz z miniaturyzacją urządzeń i komponentów. Współcześnie większość stosowanych obwodów elektronicznych wytwarza się w technologii powierzchniowej (SMT), która pozwala optymalnie wykorzystać powierzchnię laminatu, jak również produkować układy o bardzo niskim profilu.
Ręczna praca z takimi obwodami, wykonywana w celu serwisowania, konserwacji czy na etapie kontroli jakości, bez właściwego wyposażenia może okazać się bardzo kłopotliwa lub wręcz niemożliwa. Operowanie zminiaturyzowanymi komponentami wiąże się z koniecznością stosowania mikroskopów, wyspecjalizowanych narzędzi oraz, oczywiście, odpowiednich stacji lutowniczych.
JBC - Renomowany Producent Sprzętu Lutowniczego
Firma JBC jest jednym z renomowanych, światowych dostawców sprzętu lutowniczego. Poniżej przedstawiamy przegląd rozwiązań marki JBC, które doskonale odpowiadają na współczesne wyzwania w elektronice.
Modele Stacji Lutowniczych JBC - Przegląd Rozwiązań

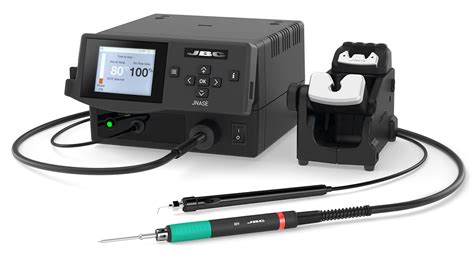

JBC-JNA-2B - Stacja Lutownicza Gorącego Powietrza (Hot Air)
Model JBC-JNA-2B to stacja lutownicza gorącego powietrza (hot air) przygotowana do pracy z najmniejszymi elementami SMD, zarówno komponentami pasywnymi, jak i układami w bardziej złożonych obudowach (np. QFN) oraz spoiwami różnych typów, w tym bezołowiowymi. Nastawa temperatury nawiewu mieści się w zakresie od 150°C do 450°C. W komplecie z urządzeniem producent dostarcza dwie dysze o średnicach 1 mm i 3 mm.
Stacja jest zintegrowana z pompą podciśnieniową i chwytakiem w formie ssawki służącym manipulacji niewielkimi komponentami. Bardzo mała średnica dysz stacji JBC-JNA-2B oraz ich kątowy profil pozwalają na montaż i demontaż pojedynczych komponentów SMD, nawet jeżeli między elementami występują bardzo niewielkie odległości, jak ma to miejsce np. w przypadku kondensatorów odsprzęgających umieszczanych przy liniach zasilających układy scalone czy też elementów filtrujących interfejsy systemów mikroprocesorowych. Dysza i kolba o niewielkich wymiarach zapewniają zarówno dobrą widoczność i doświetlenie miejsca pracy, jak również ergonomię, ograniczając zmęczenie dłoni.
JBC-BIS-5A - Mobilność i Bezprzewodowa Swoboda
Konstrukcja, a nawet sama koncepcja modelu JBC-BIS-5A odbiega od tego, co tradycyjnie rozumiemy pod pojęciem „stacji lutowniczej”. Właściwie należałoby to urządzenie określić jako zestaw wyposażenia lutowniczego, gdyż opiera się on na współpracy trzech de facto niezależnych (a nawet niepołączonych przewodami) elementów. Konstrukcja produktu pozwala na pełną mobilność użytkownika.
Zestaw JBC-IS-5A składa się z trzech elementów:
- Pierwszym jest zasilana akumulatorem (dwa ogniwa litowo-jonowe) lutownica, której pojedyncze naładowanie wystarcza do wykonania ok. 500 połączeń, a czas nagrzewania grotu wynosi ok. 3 sekund.
- Drugi element to lekka, przenośna konsola operatorska z ekranem dotykowym, służąca do zmiany nastaw i monitorowania stanu lutownicy w czasie rzeczywistym. Podczas pracy „w terenie” te same funkcje może pełnić smartfon lub tablet z zainstalowaną aplikacją JBC (autorskie oprogramowanie przygotowano w wersjach Apple oraz Android) - w każdym z przypadków urządzenie nadzorcze komunikuje się z kolbą bezprzewodowo, za pośrednictwem protokołu Bluetooth.
- Trzecia część kompletu to podłączana do zasilania sieciowego baza, która jednocześnie pełni rolę ładowarki. Lutownica ładowana jest automatycznie po wstawieniu do uchwytu. Dodatkowo bazę wyposażono w przegrodę na czyścik do końcówek oraz stojak na groty umożliwiający ich szybką wymianę (podobnie jak w wyżej opisanym produkcie, „na gorąco”). Baza może być rozbudowana o drugi uchwyt.

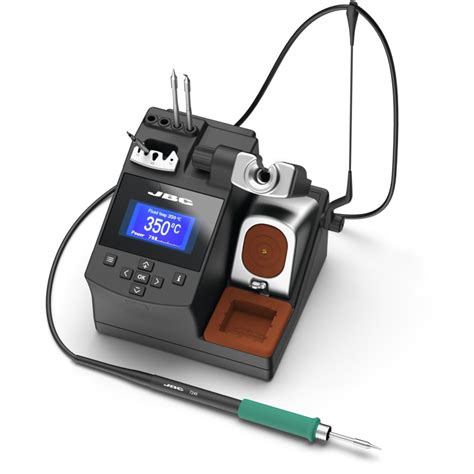

JBC-CDN-2QF - Klasyczna Konstrukcja z Nowoczesnymi Funkcjami
Stacja lutownicza JBC-CDN-2QF to model o tradycyjnej konstrukcji, wyposażony w uchwyt, stojak na groty, pałąk podtrzymujący przewód zasilający lutownicy oraz przegrodę czyścika. Stacja ma szeroką funkcjonalność - pozwala zaprogramować pracę elementu roboczego, kontrolować jego temperaturę, zabezpieczać urządzenie za pomocą hasła itp.
Elementem zestawu jest lutownica JBC-NT115-A o mocy 25W, której grot może osiągać precyzyjnie kontrolowaną temperaturę z zakresu od 90°C do 450°C, co pozwala na komfortową aplikację i usuwanie spoiw ołowiowych i bezołowiowych. Jedną z istotnych cech przyspieszających pracę ze stacją JBC-CDN-2QF jest tryb czuwania, który utrzymuje ustaloną temperaturę grotu, sprawiając, że przy intensywnym użytkowaniu lutownica stale pozostaje w gotowości, nawet jeżeli chwilowo została odłożona do stojaka.
Podobnie jak model hot air, stacja ta posiada osobne złącze uziemiające. Podpinając je do uziomu, minimalizuje się ryzyko spowodowania wyładowań elektrostatycznych, a całe urządzenie osiąga wysoką klasę ESD, co ma znaczenie w przypadku pracy w warunkach laboratoryjnych, serwisach czy warunkach produkcyjnych, zwłaszcza przy wytwarzaniu lub naprawie elektroniki precyzyjnej.
JBC-CD-2SQF - Precyzja dla Najmniejszych Elementów
Cyfrowa stacja lutownicza JBC-CD-2SQF z rączką T210-A jest przeznaczona do lutowania precyzyjnego z temperaturą do 450°C. Ta stacja została zaprojektowana do precyzyjnych prac lutowniczych, wyposażona w rękojeść T210-A i zgodna z serią grotów C210.
Udoskonalona wersja modelu CD-2SQE oferuje 7-znakową klawiaturę ułatwiającą konfigurację parametrów pracy oraz cyfrowe sterowanie temperaturą. System lutowniczy JBC gwarantuje wysoką wydajność cieplną, a tryb hibernacji automatycznie redukuje zużycie grotów w czasie bezczynności. Wbudowany ekstraktor umożliwia szybką i bezpieczną wymianę grotów bez potrzeby ich dotykania. Stacja ta jest przeznaczona do lutowania na gęsto obsadzonych płytkach PCB, także pod mikroskopem, znajdując zastosowanie w serwisach elektroniki precyzyjnej, laboratoriach badawczych oraz produkcji prototypowej.
JBC Soldering CD 2SQF
JBC CDEB - Zaawansowane Narzędzie dla Profesjonalistów
Stacja lutownicza JBC CDEB z rączką T245 to zaawansowane narzędzie dla profesjonalistów, łączące wysoką moc, precyzję i wygodę użytkowania. Funkcje takie jak Asystent Lutowania i inteligentne zarządzanie ciepłem wspierają jakość połączeń lutowanych, a tryby oszczędzania energii znacząco wydłużają żywotność grotów.

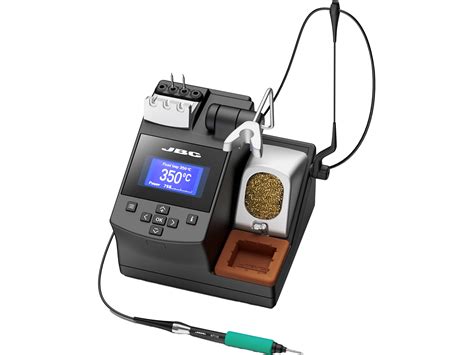

JBC CD-2BQF i Seria Compact - Wydajność i Szybkość
JBC CD-2BQF to cyfrowa stacja lutownicza z serii Compact, specjalnie zaprojektowana do ogólnych zastosowań elektronicznych. Dzięki mocy wyjściowej 130 W oferuje precyzyjną kontrolę temperatury i jest idealna do obróbki komponentów SMD i THT. Stacja jest dostarczana z uchwytem lutowniczym T245-A, który jest kompatybilny z szeroką gamą grotów lutowniczych C245.
Wyjątkową cechą stacji JBC CD-2BQF jest inteligentny system grzewczy, który umożliwia szybki czas nagrzewania. Grot lutowniczy osiąga temperaturę 350°C w zaledwie 2 sekundy, co znacznie zwiększa wydajność procesów lutowniczych. Dzięki w pełni zintegrowanemu czujnikowi temperatury gwarantowane jest niezwykle szybkie przywracanie temperatury. Stacja lutownicza posiada inteligentne tryby uśpienia i hibernacji, które mogą pięciokrotnie wydłużyć żywotność grotów lutowniczych. W trybie uśpienia temperatura grotu lutowniczego spada do ustawionej wartości, pozostając w trybie gotowości. Po długim okresie bezczynności stacja wyłącza się całkowicie, a grot lutowniczy schładza się do temperatury pokojowej.
Stacja lutownicza JBC o mocy 130W oferuje precyzyjne lutowanie z zaawansowanym zarządzaniem temperaturą w zakresie od 90°C do 450°C. Dzięki szybkiemu systemowi wymiany końcówek, możliwości integracji z odciągiem oparów i łączności USB, urządzenie zapewnia komfort, bezpieczeństwo ESD i pełną kontrolę nad pracą. JBC CD-2BQF jest również bezpieczna dla ESD i oferuje interfejs USB do aktualizacji oprogramowania i przesyłania danych.
