W trosce o prawidłowe funkcjonowanie i długowieczność maszyn budowlanych, takich jak koparko-ładowarki JCB 3CX czy ładowarki teleskopowe JCB 535-95, kluczowe jest regularne serwisowanie i dbanie o stan wszystkich komponentów. Niniejszy artykuł stanowi kompleksowy przewodnik po procedurach serwisowych, w tym wymianie ślizgów, regulacji luzów, obsłudze łyżki oraz diagnostyce problemów z układem hydraulicznym teleskopu. Szczególną uwagę poświęcono instrukcji demontażu siłownika łyżki, jako integralnej części szerszych prac konserwacyjnych.
Kluczowa Rola Ślizgów w Maszynach JCB
Ślizgi są niezbędnym elementem zapewniającym płynne przesuwanie się metalowych części względem siebie w maszynach JCB. Znajdują się one zarówno w wysuwie ramienia, jak i w podporach stabilizujących.
Znaczenie i Charakterystyka Ślizgów
- Maszyny budowlane pracują zazwyczaj w trudnych warunkach, co sprawia, że wymiana ślizgów jest czynnością, którą należy przeprowadzać stosunkowo często.
- Ślizgi wykonane są ze specjalnego tworzywa - POLIAMIDU, które charakteryzuje się bardzo dobrymi właściwościami ślizgowymi, trwałością oraz odpornością na działanie smarów i olejów.
Wybór Odpowiednich Ślizgów
Przy wyborze nowych ślizgów warto zwrócić uwagę na metodę ich wykonania. Toczone ślizgi są znacznie trwalsze niż te produkowane metodą wtryskową, co przekłada się na dłuższą żywotność i lepsze parametry pracy.
Wymiana Ślizgów w Wysuwie Tylnego Ramienia
Procedura wymiany ślizgów w wysuwie tylnego ramienia jest częstą czynnością serwisową, mającą na celu przywrócenie precyzji i płynności ruchów.
Kiedy Wymieniać i Czy Demontaż Całego Ramienia Jest Konieczny?
W przypadku potrzeby wymiany ślizgów w tylnym ramieniu wysuwu często pojawia się pytanie, czy konieczne jest zdejmowanie całego ramienia. Z doświadczenia użytkowników wynika, że wymiana jest możliwa bez demontażu całego ramienia, pod warunkiem odkręcenia śrub mocujących górne ślizgi.
W niektórych przypadkach, nawet jeśli sworzeń w siłowniku teleskopu jest zapieczony, wymiana ślizgów jest możliwa po usunięciu górnych ślizgów. Pozwala to na wysunięcie dolnych ślizgów, ich wymianę, a następnie ponowny montaż górnych ślizgów.
Procedura Wymiany Ślizgów w Wysuwie
- Przygotowanie maszyny: Przed przystąpieniem do pracy należy odpiąć osprzęt roboczy, taki jak łyżka i szybkozłącze, aby maksymalnie odciążyć teleskop. W przypadku łyżki, zaleca się odłączenie również siłownika zamykania łyżki poprzez odkręcenie jego śrub mocujących prowadnice węży.
- Wysunięcie teleskopu: Wysuń teleskop do oporu.
- Demontaż sworznia: Wybij sworzeń i całkowicie wyciągnij teleskop. W tym celu zazwyczaj potrzebne są dwie osoby.
- Demontaż górnych ślizgów: Podeprzyj maszynę na łyżce lub innym elemencie, a następnie wybij górne, dalsze od łyżki ślizgi.
- Demontaż dolnych ślizgów: Podnieś ramię, aby łyżka znalazła się lekko nad ziemią, co stworzy potrzebny luz. Następnie wybij pozostałe górne ślizgi. Ponownie podeprzyj maszynę i wyciągnij dolne, trójkątne ślizgi, które są bliżej łyżki.
- Montaż nowych ślizgów: Wymianę ślizgów rozpoczynamy od trzech tylnych. W przypadku występowania podkładek pod starymi ślizgami, zaleca się zachowanie ich lub zastosowanie nowych o podobnej grubości.
- Spasowanie i kontrola luzu: Po zamontowaniu nowych ślizgów, wsuń teleskop z powrotem, najlepiej za pomocą wciągarki ręcznej, do połowy długości ramienia. Sprawdź luz. Jeśli jest zbyt duży, wyciągnij teleskop ponownie, dołóż podkładki i powtórz operację. Po uzyskaniu optymalnego luzu, można podpiąć siłownik wysuwu i zabezpieczyć go nowymi segerami.
- Montaż pozostałych ślizgów: Następnie wymień czwarty ślizg tylny na górze, potem dolny przedni, dwa boczne z przodu i ostatni górny przedni wraz z płytą. W każdym przypadku dodawaj lub odejmuj podkładki, aby uzyskać prawidłowe spasowanie.
- Kontrola spasowania: Po dokręceniu górnej płyty wraz ze ślizgiem, uruchom maszynę i kilkukrotnie poruszaj siłownikiem do przodu i do tyłu. Sprawdź spasowanie ślizgów. Jeśli obudowa wysuwu jest gorąca, oznacza to, że konieczne jest odjęcie podkładek.
- Montaż łyżki: Na końcu zamontuj łyżkę i jej siłownik.
Ważne Wskazówki Dotyczące Wymiany Ślizgów w Wysuwie
- Przed montażem nowych ślizgów, dokładnie oczyść i sprawdź powierzchnie, na których będą one osadzone.
- Jeśli śruby mocujące ślizgi są już na wyczerpaniu (nie można ich już dokręcić), wyjęcie podkładek nie przyniesie długoterminowego efektu. W takiej sytuacji konieczna może być wymiana śrub lub zastosowanie podkładek o większej grubości, co jednak wymaga ponownego rozebrania elementów.
- Niektóre modele koparek (np. z 1993 r.) mają ślizgi bardziej dostępne niż nowsze, które są całkowicie zabudowane.
Regulacja Luzów na Ślizgach Ramienia
Prawidłowa regulacja luzów na ślizgach jest kluczowa dla precyzyjnej pracy ramienia.
Zasada Regulacji
- Regulacja luzów na ślizgach tylnego ramienia odbywa się za pomocą śrub znajdujących się z boku ramienia - po trzy z każdej strony. W niektórych przypadkach pod śrubami znajdują się podkładki.
- Zasada regulacji opiera się na dokręcaniu dolnych ślizgów, podczas gdy górne ślizgi są zazwyczaj na stałe przykręcone.
- Podkładki umieszczone pod śrubami ślizgów zapobiegają wbijaniu się śruby w tworzywo ślizgu i zapewniają równomierne dociskanie.
- Dodawanie lub odejmowanie podkładek jest metodą regulacji, która pozwala na precyzyjne kasowanie luzów.
Kiedy Regulacja Nie Pomaga?
Jeśli śruby są już dokręcone do końca, a luz nadal występuje, oznacza to, że zarówno ślizgi, jak i metalowe prowadnice na podporze są nadmiernie zużyte. W takim przypadku może być konieczna regeneracja (naspawanie i obróbka) samej podpory lub jej wymiana.
Ślizgi w Podporach Stabilizujących
Podpory stabilizujące w koparko-ładowarkach pełnią kluczową rolę w zapewnieniu stabilności maszyny podczas pracy tylną łyżką. Prawidłowe działanie podpór zależy od stanu ślizgów, w które są wyposażone.
Wymiana Ślizgów w Podporach
Wymiana ślizgów w podporach stabilizujących wymaga podniesienia i zabezpieczenia tyłu maszyny. Należy zawsze używać certyfikowanych podpór warsztatowych (kobyłek) o odpowiedniej nośności.
Procedura Wymiany Ślizgów w Podporach
- Zabezpieczenie maszyny: Podnieś i zabezpiecz tył maszyny certyfikowanymi podporami warsztatowymi.
- Demontaż siłownika: Wybij dolny i górny sworzeń, a następnie wyjmij siłownik podnoszenia podpór.
- Demontaż tuby: Wyciągnij tubę suwnicą do góry.
- Demontaż ślizgów: Wyciągnij dwa ślizgi znajdujące się w obudowie.
- Czyszczenie: Bardzo dokładnie oczyść wnętrze obudowy, aby nowe ślizgi nie napotykały oporu.
- Montaż nowych ślizgów: Zacznij od założenia ślizgów w obudowie. Wybierz ślizgi o średniej grubości, a następnie zamontuj górne ślizgi, dokładnie je dopasowując.
- Włożenie tuby: Włóż tubę do obudowy, pomagając sobie młotem w razie potrzeby. Tubę wciskaj do momentu, aż dolny otwór na sworzeń znajdzie się poniżej obudowy.
- Montaż siłownika: Włóż siłownik i zablokuj go sworzniem, zabezpieczając go nowymi segerami. Otwór w tubie musi się zgrać z główką siłownika.
- Montaż płyty podpory: Załóż płytę podpory z nowym sworzniem.
- Montaż ślizgów dolnych: Ostatnią czynnością jest zakładanie ślizgów dolnych. Siłę ich docisku reguluje się poprzez dodawanie lub ujmowanie podkładek.
- Powtórzenie procedury: Powtórz procedurę dla drugiej podpory.
- Testowanie: Po zakończeniu montażu, odpal maszynę i wysuń podpory. Powinien być wyczuwalny lekki opór. Energicznymi ruchami ramieniem sprawdzaj stabilność maszyny.
Dodatkowe Informacje Dotyczące Ślizgów Podpór
- Ślizg regulacyjny (grzybek) podpory stabilizatora jest wykonany z wytrzymałego tworzywa o niskim współczynniku tarcia i służy do kasowania luzów między wewnętrzną a zewnętrzną częścią podpory. Precyzyjna regulacja za pomocą gwintu pozwala na idealne dopasowanie.
- W ofercie dostępne są również ślizgi górne o różnej grubości (np. 5mm, 6.4mm, 7.4mm) do kasowania większych luzów.
- Dostępne są również inne części do regeneracji podpory, takie jak ślizg dolny wkładany (2 szt. na stronę) oraz ślizg dolny metalowy (2 szt.).
- Dla zapewnienia idealnego poślizgu i ochrony przed korozją, powierzchnie ślizgowe można pokryć dedykowanym środkiem smarnym. Niektórzy użytkownicy polecają Waxoyl, wskazując na jego odporność na ścieranie.
- Ślizgi regulacyjne są elementami eksploatacyjnymi, które celowo zużywają się, chroniąc droższe metalowe elementy podpory. Koszt ich wymiany jest znikomy w porównaniu do ryzyka uszkodzenia siłownika lub wypadku.
- Regularne mycie ślizgów, poprzez wlewanie wody do wnętrza tuby, pomaga wypłukać nagromadzony brud i zapobiega szybszemu zużyciu części maszyny.
Obsługa Łyżki w JCB 3CX: Demontaż i Montaż
Wymiana osprzętu roboczego, takiego jak łyżka, wymaga precyzyjnego przeprowadzenia każdego etapu, aby zapewnić długowieczność maszyny i bezpieczeństwo operatora. Procedura ta często wiąże się z demontażem siłownika łyżki w celu pełnego odłączenia osprzętu.
Przygotowanie do Demontażu
- Zatrzymaj maszynę na równym, utwardzonym terenie.
- Całkowicie wyłącz układ napędowy, ustawiając silnik w pozycji neutralnej i zabezpieczając kluczyki.
- Rozpręż układ hydrauliczny poprzez kilkukrotne poruszenie joystickami.
- Upewnij się, że koparka jest unieruchomiona nie tylko postojowo, ale również hydraulicznie, stosując zawory odcinające lub blokady zapadkowe.
Procedura Odpinania Łyżki (z Demontażem Siłownika)
- Demontaż zabezpieczeń: Usuń zabezpieczenia trzpieni łyżki (zawleczki, pierścienie).
- Podparcie łyżki: Podeprzyj łyżkę dedykowanymi podporami o szerokiej podstawie.
- Odłączenie siłownika łyżki: Zgodnie z wcześniejszą rekomendacją, odłącz siłownik zamykania łyżki poprzez odkręcenie śrub mocujących prowadnice węży oraz ewentualnie sworznie łączące siłownik z łyżką lub ramieniem.
- Wyjęcie trzpieni: Po usunięciu zabezpieczeń, odłączeniu siłownika i podparciu łyżki, delikatnie wycofaj ramię, aby wyjąć trzpienie.

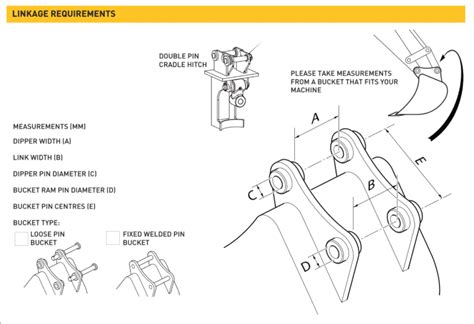

Procedura Montażu Łyżki
- Kontrola stanu technicznego: Przed montażem sprawdź stan techniczny tulei prowadzących, gniazd i otworów na trzpienie. Usuń wszelkie zanieczyszczenia.
- Pozycjonowanie łyżki: Ustaw łyżkę w linii z ramieniem i głowicą siłownika, minimalizując luzy.
- Osadzenie trzpieni: Powoli opuść ramię do momentu kontaktu z punktem montażowym i osadź trzpienie.
- Podłączenie siłownika: Ponownie podłącz siłownik zamykania łyżki, upewniając się, że wszystkie węże i połączenia są bezpieczne i prawidłowo zamocowane.
- Montaż zabezpieczeń: Zamontuj zawleczki zabezpieczające.
Kontrola Końcowa
Wykonaj powolne ruchy testowe siłownikiem przy niskich obrotach silnika, sprawdzając, czy nie występują nienaturalne dźwięki lub ruchy.
Diagnostyka i Rozwiązywanie Problemów z Teleskopem (JCB 535-95)
Ładowarki teleskopowe, takie jak JCB 535-95, mogą napotkać problemy z układem hydraulicznym wysuwu i wsuwu teleskopu. Poniżej przedstawiono typowe problemy i kroki diagnostyczne.
Telescopic handler JCB Hydraulic System Repair
Problemy z Wysuwaniem/Wsunięciem Teleskopu
Jednym z często zgłaszanych problemów jest nierównomierne chowanie się lub wysuwanie teleskopów, a także trudności z ich pełnym wciągnięciem, szczególnie po dłuższej pracy lub rozgrzaniu oleju. Może objawiać się to w następujący sposób:
- "Mały" teleskop nie chowa się do końca wraz z większym, jest wysunięty około 10 cm i podczas dalszej pracy jego wysuw rośnie.
- Po kilkukrotnym wykonaniu cyklu wysuw-wsuw, wsuwanie staje się coraz wolniejsze, aż w końcu teleskop nie może być wciągnięty. Słychać wtedy, jak zawór przeciążeniowy puszcza, a silnik lekko schodzi z obrotów.
- Teleskop po rozgrzaniu coraz wolniej się wsuwa, aż w końcu nie można tego zrobić w ogóle.
Potencjalne Przyczyny i Kroki Diagnostyczne
Przyczyny tego typu problemów często leżą w układzie hydraulicznym, a w szczególności w elementach siłownika:
- Uszkodzone uszczelnienia wewnętrzne siłownika: Przepuszczające uszczelnienia tłoka siłownika mogą prowadzić do nierównomiernego ruchu i gromadzenia się ciśnienia.
- Zablokowany lub uszkodzony zawór w denku tłoka siłownika: Jest to częsta przyczyna nierównomiernie składających się teleskopów. Należy wyjąć siłownik i rozebrać zawór, aby sprawdzić jego stan.
- Problemy z zamkami hydraulicznymi: Tak zwane "kostki" na siłownikach to zamki hydrauliczne, które mają zabezpieczać przed niekontrolowanym ruchem, np. gdy maszyna jest zgaszona lub pęknie wąż. Jeśli ramię samoczynnie się porusza po zgaszeniu maszyny, oznacza to, że gdzieś pozostaje ciśnienie. Zamki powinny utrzymywać siłownik w bezruchu, ale ich awaria lub nieszczelny wewnętrzny pakiet uszczelnień tłoka może być przyczyną problemu. Należy sprawdzić zamki i zawory na kostce siłownika.
- Zawory "make-up valve" w siłownikach: W siłownikach, na końcu tłoczyska, znajdują się zawory make-up valve, które odpowiadają za chowanie się tłoczyska, gdy teleskopy nie wyszły równomiernie. Ich sprawdzenie może również pomóc w diagnostyce uszczelnień siłownika.
- Zablokowanie przepływu oleju: Problemy z wsuwaniem teleskopu mogą wskazywać na trudności z wydostaniem się oleju z dolnego cylindra, szczególnie gdy temperatura oleju wzrasta.
Rola Zaworów Hydraulicznych
W kostce na górnym siłowniku znajdują się zazwyczaj cztery zawory. Jeden mały, wkręcany z boku, oraz trzy inne: większy (np. na klucz 32), mniejszy (np. na klucz 29, często odpowiadający za wciąganie) i zawór kierujący (np. na klucz 22) pomiędzy nimi. Wszystkie te zawory powinny być sprawdzone pod kątem uszkodzeń, zatarcia lub stanu uszczelnień. Wymiana tych zaworów "w ciemno" jest kosztowna, dlatego dokładna diagnostyka jest kluczowa.
W przypadku takich problemów, zaleca się kompleksową diagnozę, często wymagającą demontażu i sprawdzenia wewnętrznych komponentów siłowników, ponieważ "nikt rentgena w oczach nie ma" i doświadczenie jest kluczowe w lokalizacji usterki.
